把玻璃换成一层膜：ETFE 如何让光伏组件“软”下来
本文要点
北京“水立方”外墙上那三千多个晶莹的“泡泡”，用的不是玻璃，而是一种叫 ETFE 的氟塑料薄膜。如今，同一种材料正越来越多地出现在光伏组件的最外层，替代沉重的玻璃，让组件变得又轻又软，可以贴上彩钢瓦屋顶、房车车顶，甚至卷起来带走。
| 典型前膜厚度 | 薄膜透光率 | 柔性组件面密度 |
|---|---|---|
| ≈ 50 μm | ≥ 92% | 2～5 kg/m² |
这篇文章，我们就来聊聊：ETFE 到底是什么？它凭什么能替代玻璃？又有哪些“软肋”？
01ETFE 是什么
ETFE 的全称是乙烯-四氟乙烯共聚物（Ethylene Tetrafluoroethylene）。顾名思义，它由乙烯和四氟乙烯两种单体近乎 1:1 交替共聚而成，上世纪 70 年代实现商业化，代表性商品名有 Tefzel™、Fluon® 等。
可以把它理解成“一半聚乙烯、一半特氟龙”：
- 四氟乙烯单元：带来牢固的 C–F 键，赋予材料出色的耐紫外、耐化学腐蚀和不沾特性。
- 乙烯单元：让它保留了普通塑料的韧性和可熔融加工性，能像吹塑料膜一样做成几十微米厚的透明薄膜。

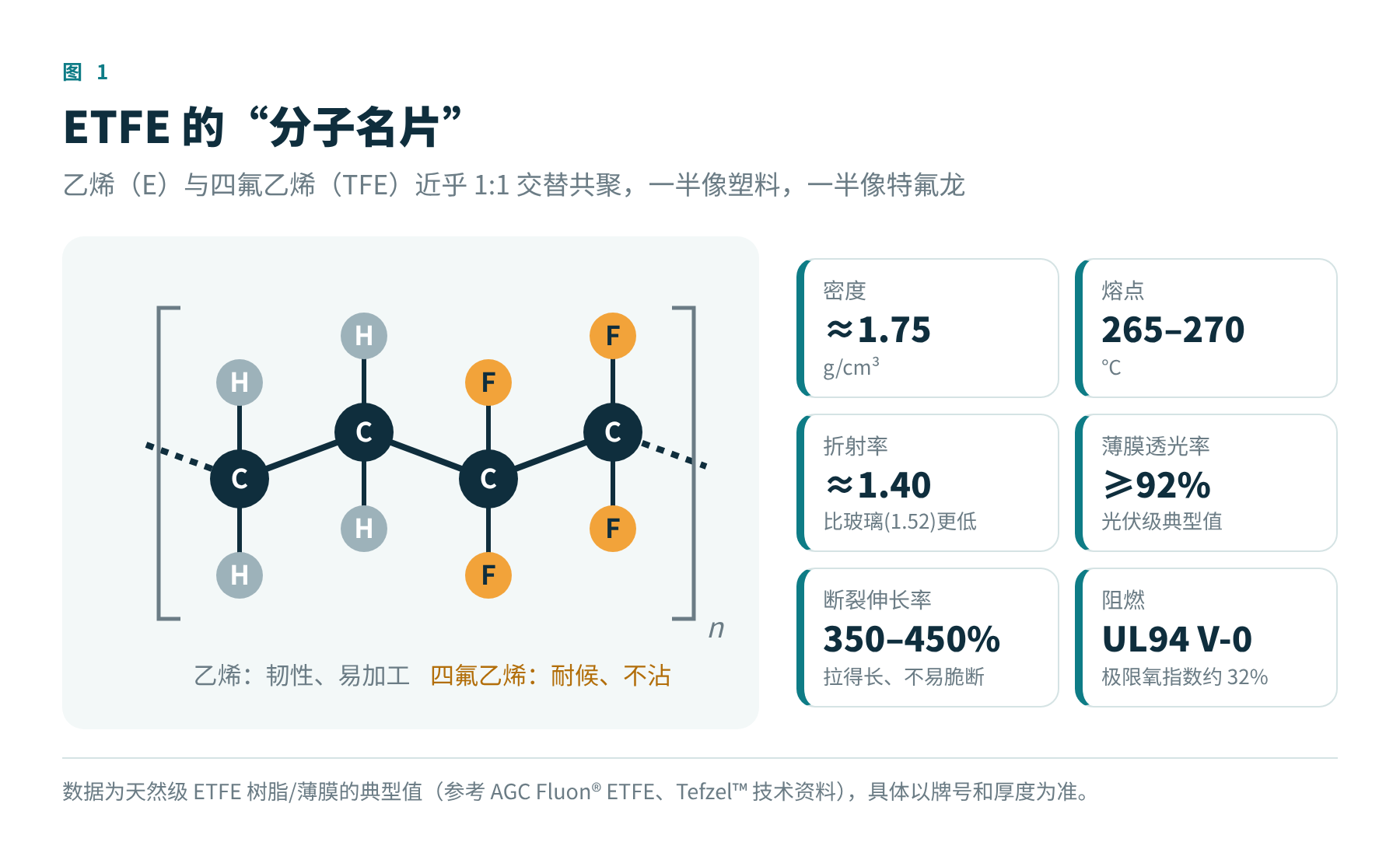

图1 ETFE 的分子结构与典型物性
在建筑领域，ETFE 早已是“明星材料”：水立方、英国伊甸园工程、慕尼黑安联球场，都用它做透光围护结构，在户外服役了十几年甚至二十多年。长期户外透光，这恰好也是光伏组件迎光面最核心的需求。
02柔性组件里，它在哪一层
常规晶硅组件是一块“三明治”：玻璃—胶膜—电池—胶膜—背板，四周再箍一圈铝边框。其中 3.2 mm 的玻璃是绝对的“重量担当”。
柔性轻质组件的思路很直接：把玻璃换掉，把边框去掉。最外层的玻璃，换成一层 ETFE 透明前膜；为了弥补失去玻璃后的强度，中间往往再加入玻纤等增强层，背面配合轻质背板或复合背衬。

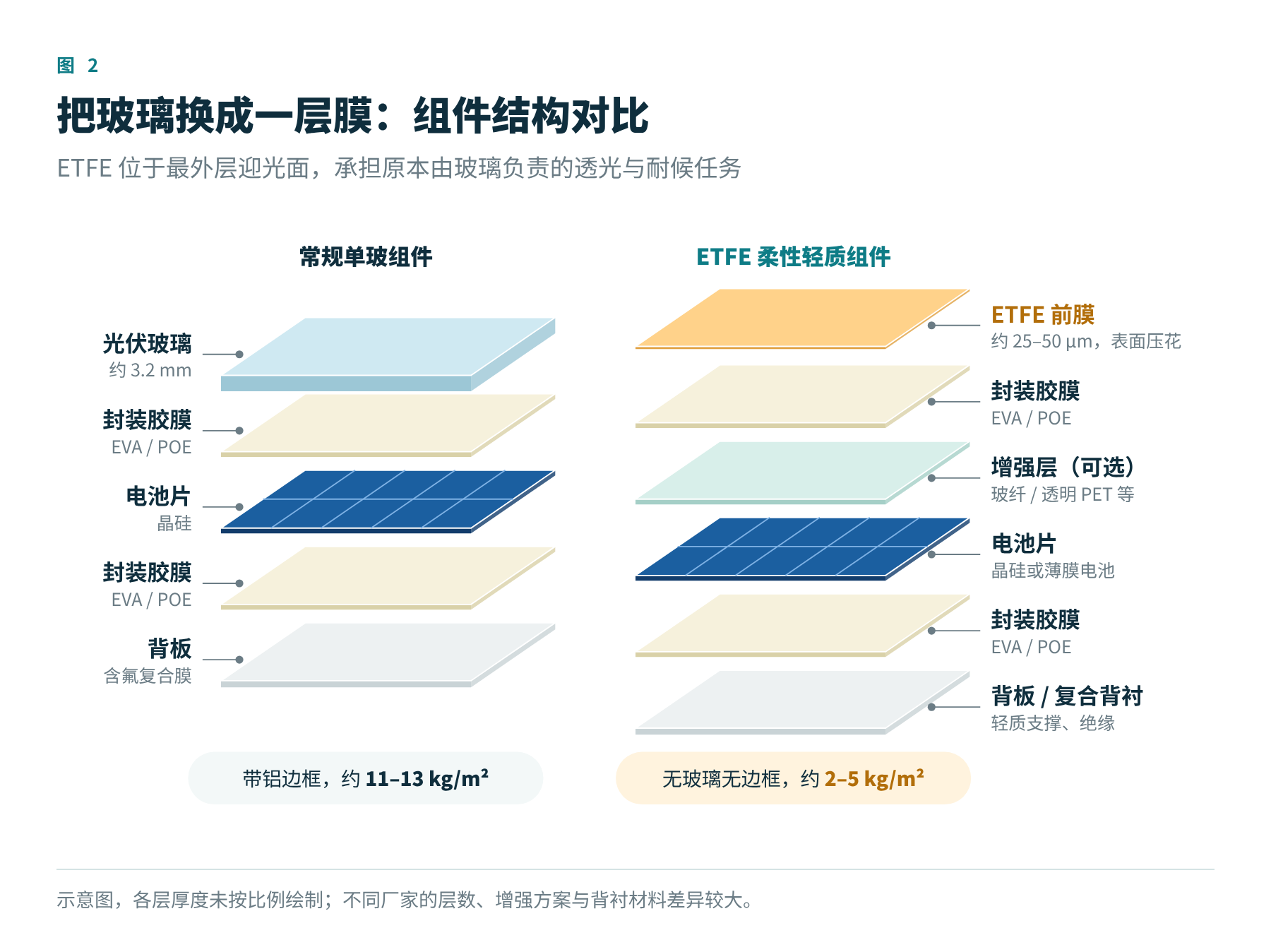

图2 常规组件与 ETFE 柔性轻质组件的结构对比（示意）
轻了多少？单看盖板：3.2 mm 玻璃每平方米约 8 kg，而 50 μm 的 ETFE 膜每平方米只有约 0.09 kg，不到玻璃的 1/90。落到整块组件上，面密度可以从 11～13 kg/m² 降到 2～5 kg/m²，减重约 60%～80%。

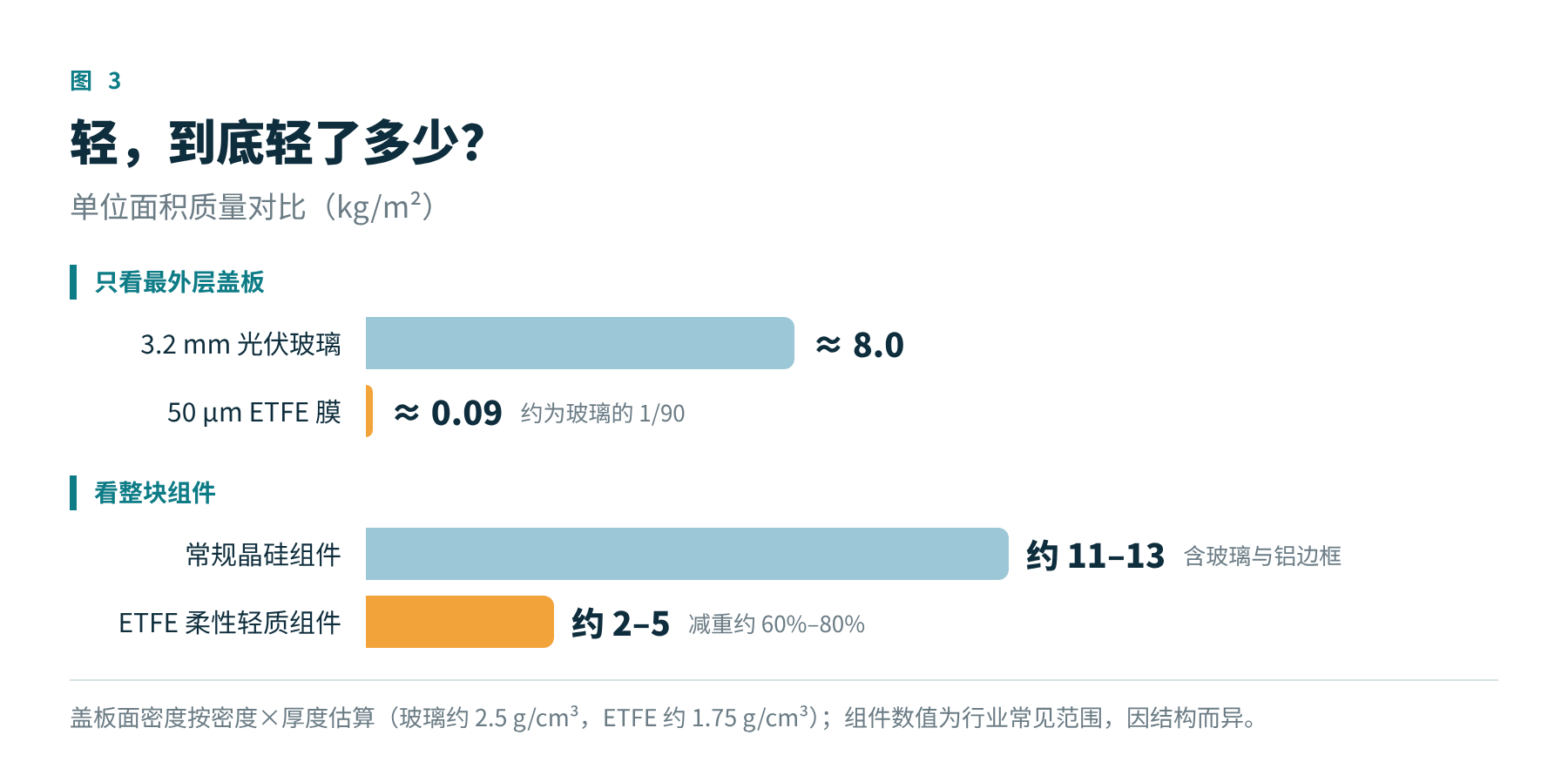

图3 盖板与整块组件的单位面积质量对比
03为什么偏偏是 ETFE
能做成透明薄膜的塑料很多，为什么柔性组件的前膜偏爱 ETFE？因为它在几个关键指标上同时“及格以上”：
- 透光好：光伏级 ETFE 薄膜透光率普遍在 92% 以上；折射率约 1.40，比玻璃（约 1.52）更接近空气，表面反射损失更小。
- 扛得住晒：C–F 键键能高，紫外线很难打断它。相比之下，早期柔性组件常用的 PET 前膜容易黄变、粉化，这是两者寿命差距的根源。
- 不沾灰：表面能低，灰尘、鸟粪不易附着，雨水一冲就走，俗称“自清洁”。
- 耐温又阻燃：熔点约 265～270 ℃（因牌号略有差异），长期使用温度可达 150 ℃ 左右；本身难燃，可达 UL94 V-0 级。
- 电绝缘好：体积电阻率高、吸水率极低（<0.03%），对组件的绝缘性能有利。
- 又韧又软：断裂伸长率可达 350%～450%，弯折不易开裂，适合曲面和反复卷曲的场景。

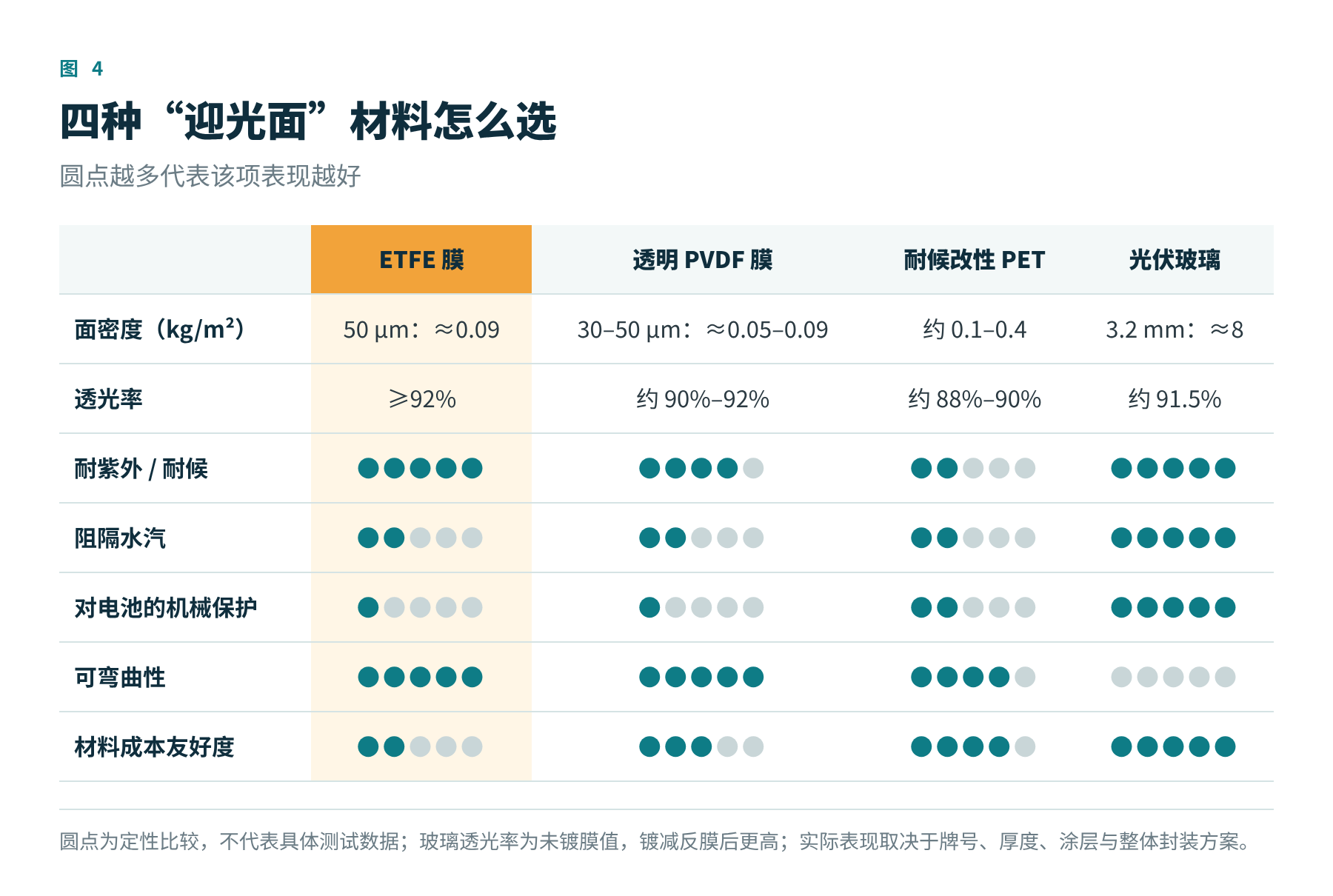

图4 几种迎光面材料的定性对比
ETFE 不是每一项都最强，但它是少数能同时满足“透光、耐候、柔软”三个条件的材料，而这三条，恰恰是柔性组件前膜缺一不可的。
04两个容易被忽略的工艺细节
细节一：不沾的材料，怎么粘得住？
ETFE 的“不沾”对防污是优点，对封装却是难题：它和 EVA、POE 胶膜天生“不亲”。所以光伏用 ETFE 膜的粘接面必须做表面活化处理（电晕、等离子等），在表面引入极性基团、提高表面能，层压后才能获得可靠的剥离强度。
值得注意的是，处理效果会随存放时间和环境衰减。来料的表面张力、处理面的识别与防污染、保质期管理，都是产线上实打实的管控点。
细节二：表面那些小格子是干什么的？
仔细看柔性组件，表面常有细密的蜂窝或网格状纹理，这就是压花。它的作用主要有三：减少镜面反射带来的眩光；让部分反射光获得“二次入射”的机会，尤其在斜入射时更有利；同时遮盖细小划痕、改善外观和手感。

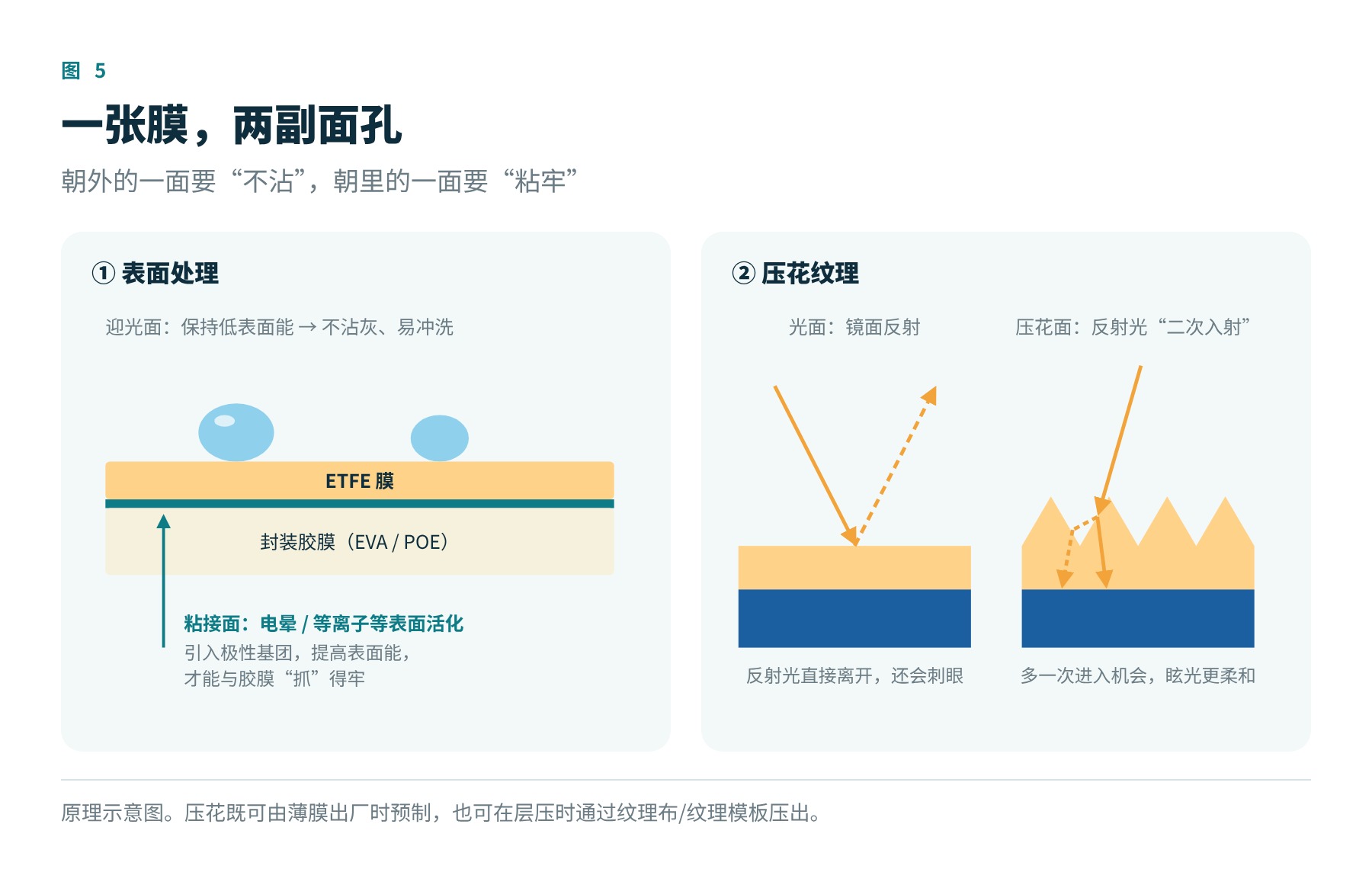

图5 ETFE 膜的表面处理与压花纹理原理（示意）
05用在哪些地方
ETFE 柔性组件并不是要取代常规玻璃组件，而是去到玻璃组件去不了的地方：

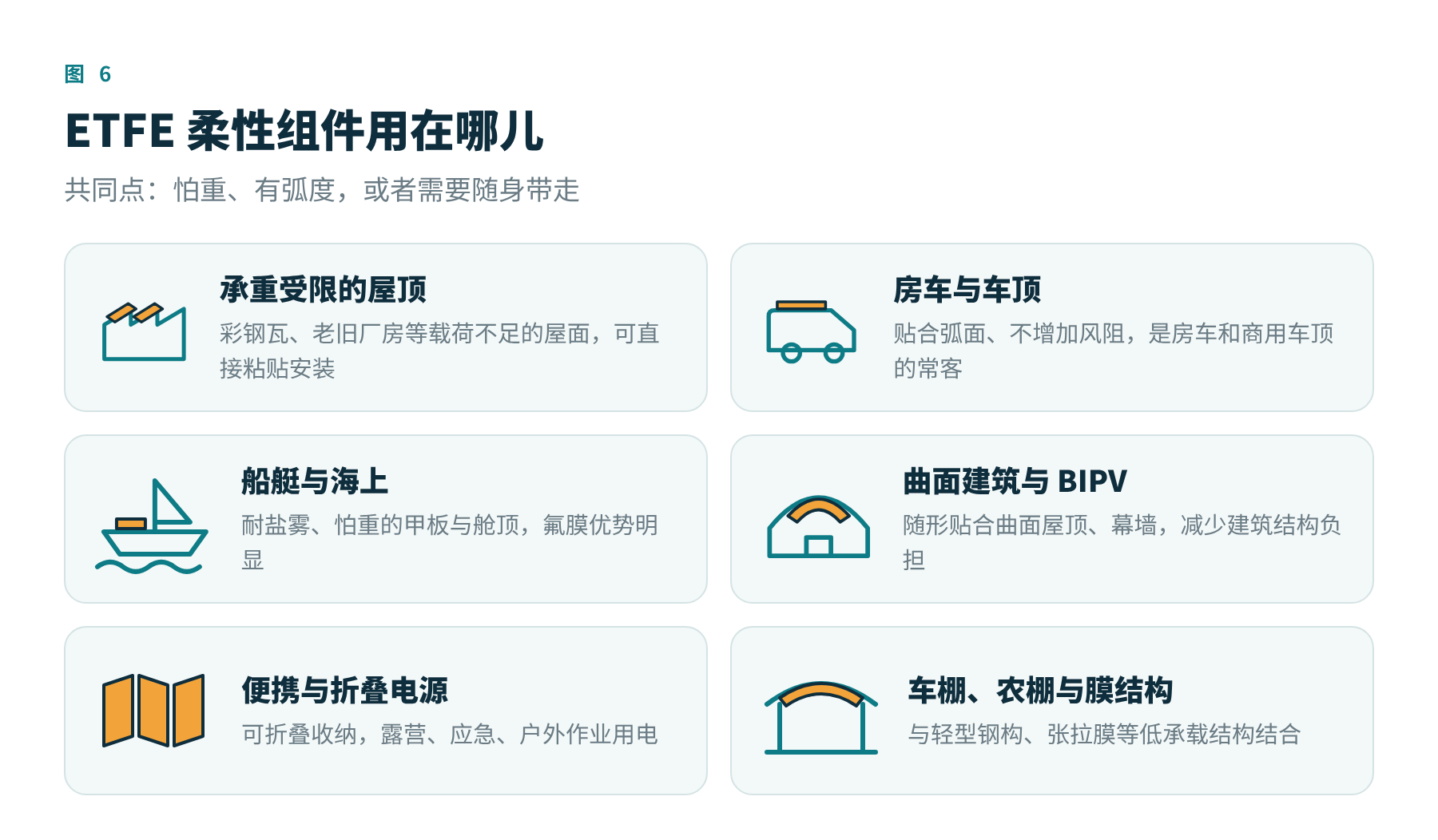

图6 ETFE 柔性组件的典型应用场景
其中体量最大的是承重受限的工商业屋顶。大量彩钢瓦屋面、老旧厂房的设计余量有限，装不了每平方米十几公斤（加支架更重）的常规系统；轻质组件可以用结构胶或粘接方式直接贴装，不打孔、不破坏防水层，让这部分“沉睡”的屋顶也能发电。
06ETFE 不是万能的
把玻璃换成薄膜，得到了轻和柔，也必然要付出代价。客观地说，目前 ETFE 柔性组件还有几道坎：
- 机械保护弱：50 μm 的薄膜挡不住冰雹和踩踏，电池隐裂风险明显高于玻璃组件。这也是为什么需要增强层、限制弯曲半径、规范安装方式。
- 阻水不及玻璃：玻璃几乎完全隔绝水汽，氟膜则会让水汽缓慢透过。晶硅组件要靠胶膜体系和边缘密封来把关；对水汽更敏感的 CIGS、钙钛矿等薄膜电池，通常还需叠加专门的高阻隔膜。
- 紫外线会透过去：ETFE 自己不怕紫外，但它也不怎么挡紫外，下方的胶膜和增强层就要直面紫外考验，对封装材料的选型要求更高。
- 散热条件差：贴屋面安装时背面几乎没有通风，工作温度偏高，既损失发电量，也加速材料老化。
- 表面偏软：硬度远低于玻璃，施工和运维中要注意防划伤。
- 成本与标准：氟树脂价格不低；现行组件标准主要围绕刚性组件建立。IEC 61215-2:2021 已为柔性组件增加了弯曲试验（MQT 22：按厂家给出的最小弯曲半径卷绕 25 次），但柔性组件在冰雹、载荷、防火等项目上如何合理评价，行业仍在探索。
前膜是真 ETFE 还是 PET；有没有增强层、背衬是什么；用的是 EVA 还是 POE；有没有通过 IEC 61215 / 61730 等认证（柔性组件看是否做了 MQT 22 弯曲试验）；厂家是否明确给出最小弯曲半径和安装方式。这几条，比“能卷多弯”更重要。
07写在最后
从水立方的气枕，到屋顶上的柔性组件，ETFE 做的其实是同一件事：在户外，长久地、清澈地让光透过去。
它让光伏摆脱了玻璃的重量，走上了更多原本装不了光伏的表面；但“轻”与“可靠”之间的平衡，仍然取决于前膜、胶膜、增强层、背板乃至安装方式的整体设计。
一张好膜是起点，而不是全部。
你在项目里用过 ETFE 柔性组件吗？效果如何？欢迎与我们交流。
参考资料
- AGC Chemicals，Fluon® ETFE 技术资料
- Chemours，Tefzel™ ETFE Film Properties Bulletin
- IEC 61215-2:2021, Terrestrial photovoltaic (PV) modules – Design qualification and type approval – Part 2: Test procedures（MQT 22 弯曲试验）；参见 Sinovoltaics：IEC 61215 MQT 22: Bending Test for Flexible Solar Modules
- 艾邦光伏网，轻质光伏组件透明前板相关行业资料
十余年光伏研发与技术团队｜硬核专业知识分享
材料 · 可靠性 · 失效分析 · 标准认证 · 产品 · 工艺
AI+光伏探索交流，欢迎合作
声明：
1. 原创内容仅代表作者个人观点，仅供参考，不构成投资建议。
2. 转载及引用内容均注明出处，尊重原创。
3. 部分内容含AI辅助（图表生成、数据检索、概念说明等），核心框架与重点内容由本技术团队撰写，并经人工审核。
4. 如有不实或侵权，请留言或联系我们处理
