海上光伏防腐有了行业标准：正文还没上架，BOM先备起来
问题是，截至发稿，这本标准的全文还买不到、看不到。我们不猜条款，只做三件事：把已确定的事实讲清楚；借现行团体标准和海上风电的成熟做法，讲明白海上钢结构到底在防什么；最后整理一份BOM与认证触点清单，帮业主、EPC和供应商在半年倒计时里提前备课。
01 标准时刻：已知的和未知的
先把能确认的事实列清楚，以下均来自公告及其附件目录：
- 标准号：NB/T 12126—2026，能源行业推荐性标准。
- 名称：《海上光伏结构防腐技术规范》。
- 时间：2026年10月9日批准，2027年4月9日实施，中间留了半年过渡期。
- 出版与替代：由中国水利水电出版社出版；目录未列被代替标准。
不知道的更多：适用范围是否同时覆盖桩基、上部支架和浮体？是否按腐蚀分区给出推荐体系？阴极保护准则是自定还是参照海上风电？这些都要等正式文本。全文上架前，任何“NB/T 12126第×条规定……”的说法都不可信。
为什么说它重要？在它之前，海上光伏防腐基本处于“借规范”状态。T/CSPSTC 136团体标准的编制说明写得很直白：国内此前没有专门针对海上光伏钢结构防腐的规范，已有的T/CSIQ 8010—2018主要面向陆上产品，且不含阴极保护要求。项目上常见的做法，是把海上风电的NB/T 10626、DNV-RP-B401拿来套用。
眼下与海上光伏防腐相关的文件，大致是这样一张网：
| 层级 | 文件 | 状态 | 与本文关系 |
|---|---|---|---|
| 行业标准 | NB/T 12126—2026 海上光伏结构防腐技术规范 | 已批准，2027-04-09实施 | 主角，全文待出版 |
| 团体标准 | T/CSPSTC 136—2024 海上光伏钢结构防腐技术规程 | 现行（2024-10-30实施） | 目前最完整的公开旁证 |
| 团体标准 | T/CEPPC 47—2025 光伏场区钢结构防腐粉末涂层技术规程 | 现行 | 粉末涂层路线，含海上场景 |
| 团体标准 | T/HNECER 0019—2026 海上光伏支架粉末涂层抗腐蚀技术规范 | 现行 | 环氧底粉+聚酯面粉 |
| 国标计划 | 20256253-Z-606 海上光伏系统腐蚀控制技术规范 | 计划（2025-11下达） | 系统级，在编 |
| 风电旁系 | NB/T 10626、ISO 24656、DNV-RP-B401 | 现行 | 常被借用，非光伏专用 |

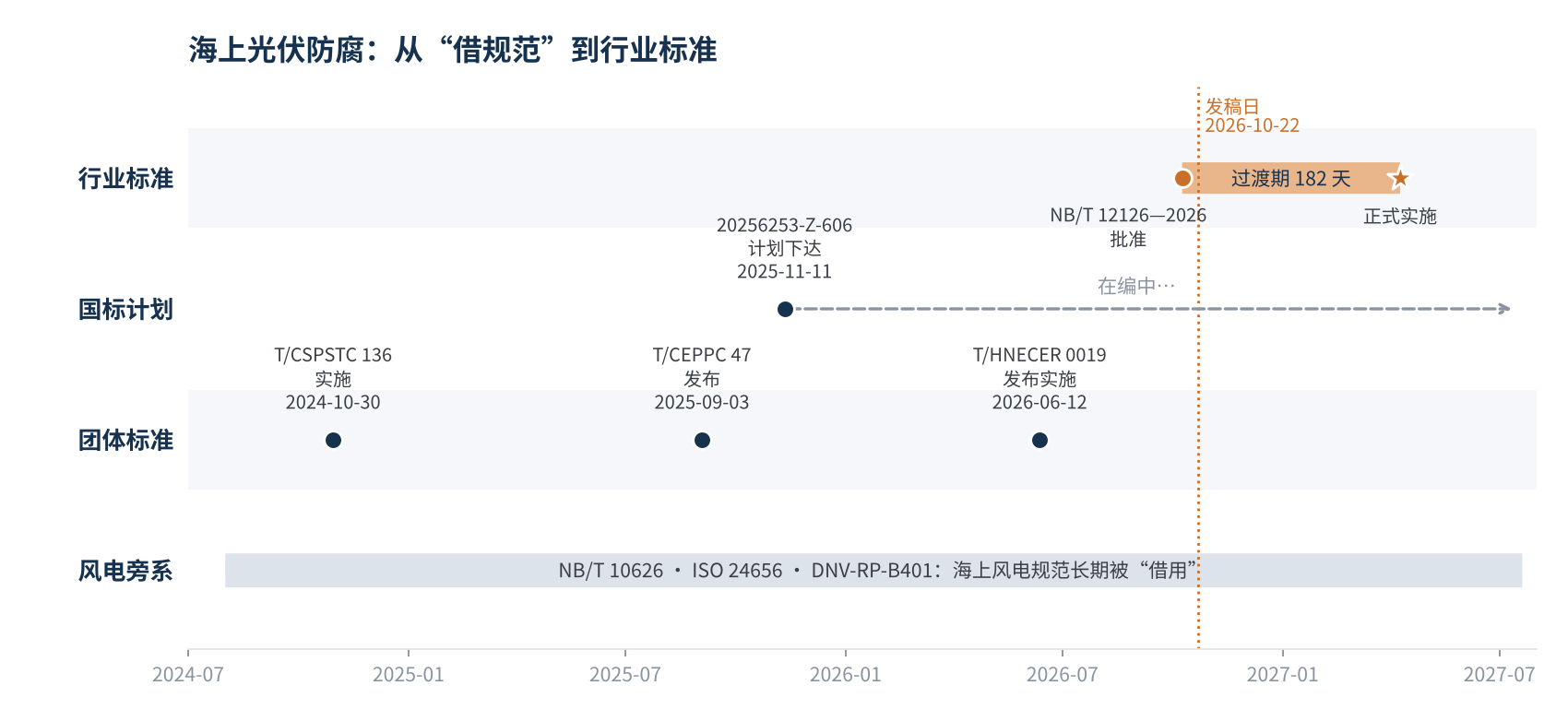

图1 海上光伏防腐标准生态与时间轴
02 腐蚀分区：同一根桩，五种命运
海上光伏的钢结构，从组件支架一路往下到插进海床的桩，经历的是完全不同的腐蚀环境。行业一般把它切成五段：
- 大气区：上部支架、檩条。盐雾沉积、强紫外、高湿叠加，ISO 12944把海上大气划为最高的CX级。
- 浪溅区：高潮位以上被浪打湿的一段。干湿交替、氧气充足，还有浪的冲刷，是整根桩腐蚀最快的位置；又因不常浸在水里，阴极保护基本“够不着”。
- 潮差区：随潮涨潮落时浸时露，阴极保护只在浸没时生效。
- 全浸区：长期泡在海水里，阴极保护加涂层是主力。
- 海泥区：埋入海床，含氧低但有微生物腐蚀风险，主要靠阴极保护。

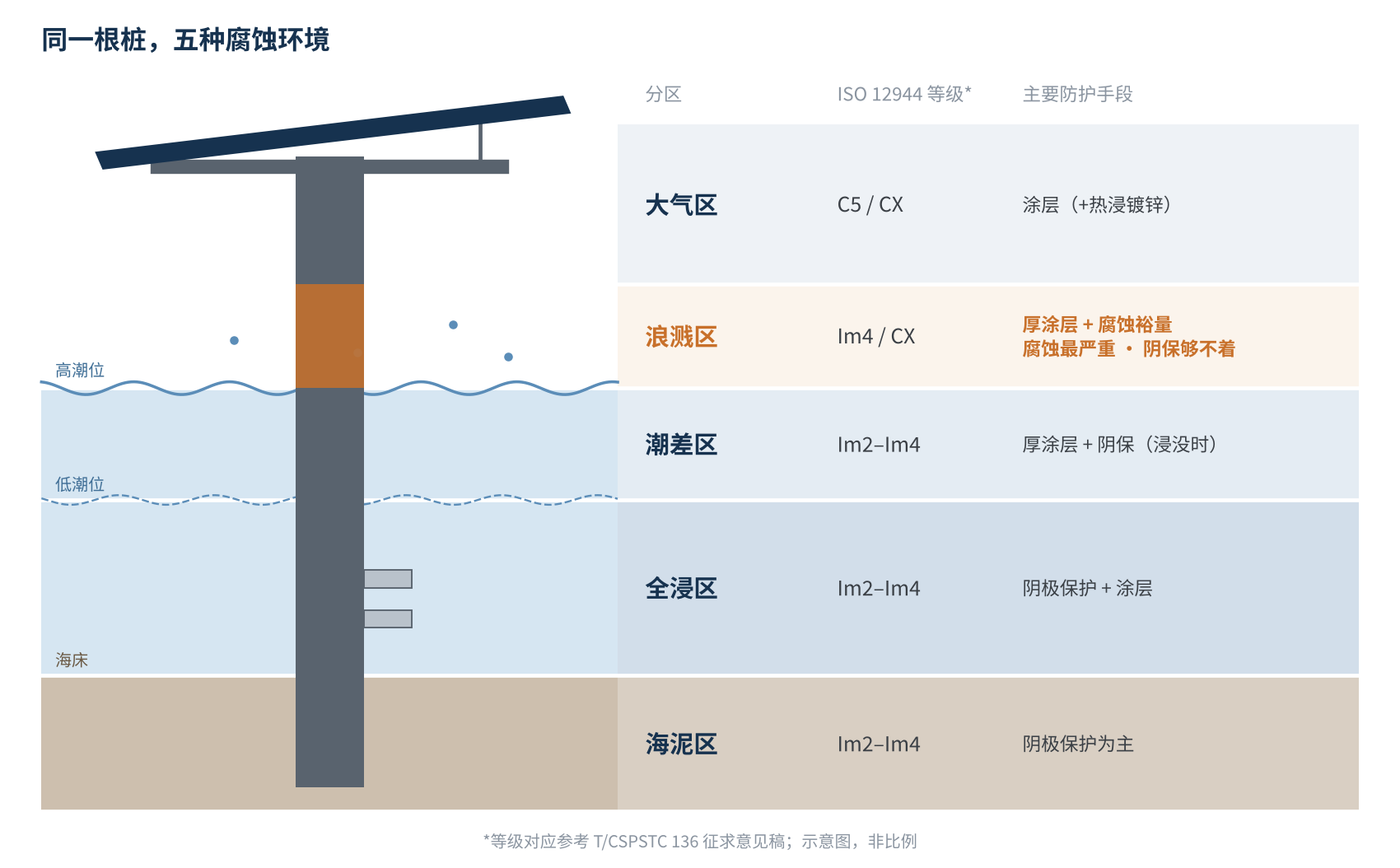

图2 海上光伏桩基腐蚀分区与主要防护手段
分区直接决定BOM。T/CSPSTC 136征求意见稿（2024年7月公开版本）把分区和ISO 12944腐蚀等级对上了：外部大气区为C5（沿海）或CX（海上）；飞溅和潮差区为Im4或Im2叠加CX；全浸和海泥区为Im2～Im4。同时要求防腐系统设计使用年限不宜小于25年，和组件寿命对齐。
落到涂层厚度上，差距是成倍的。以征求意见稿表1中的部分体系为例：
| 部位 | 示例涂层体系（最低干膜厚度） | 最低总干膜厚度 |
|---|---|---|
| 外部大气区 C5 | 环氧富锌底漆60 + 环氧厚浆200 + 耐候面漆60 | 320 μm |
| 外部大气区 CX | 环氧富锌底漆60 + 环氧厚浆220 + 耐候面漆80 | 360 μm |
| 非大气区（有阴极保护） | 耐磨环氧/环氧玻璃鳞片800 + 耐候面漆60 | 860 μm |
| 非大气区（无阴极保护） | 聚酯玻璃鳞片1000 + 耐候面漆60 | 1060 μm |
注：数值出自T/CSPSTC 136征求意见稿，非NB/T 12126正文，正式版本可能调整。
大气区拼涂层，浪溅区拼厚度和腐蚀裕量，水下拼阴极保护。同一根桩上，至少是三套BOM逻辑。
03 BOM九大类：一张表看清
把分区逻辑展开，海上光伏结构防腐大致可拆成九类物料。下表是我们按团体标准框架、海上风电惯例和项目经验归纳的，是梳理用的骨架，不是NB/T条款。
| 类别 | 典型物料 | 关键验证项 | 常见文件 |
|---|---|---|---|
| A 主体结构 | 碳钢/低合金钢桩、桁架、支架、檩条 | 材质、腐蚀裕量、原始锈蚀等级 | 材质证明、设计计算书 |
| B 连接紧固 | 螺栓、垫圈、节点板 | 耐蚀性不低于主体、电偶腐蚀 | 镀层与盐雾报告 |
| C 表面处理 | 喷砂磨料、补口材料 | 除锈等级、粗糙度、可溶盐 | 施工与检测记录 |
| D 有机涂层 | 富锌底漆、环氧厚浆、玻璃鳞片、面漆、粉末涂层 | 盐雾、循环老化、浸海水、阴极剥离、VOC | 第三方型式试验报告 |
| E 金属热喷涂 | 热喷锌/铝/锌铝 + 封闭漆 | 厚度、结合强度 | 工艺评定与检测报告 |
| F 阴极保护 | 铝/锌牺牲阳极、辅助阳极、参比电极、恒电位仪、电缆 | 化学成分、电化学性能、电连续性 | 出厂报告、CP设计文件 |
| G 密封防水 | 缝隙密封胶、电缆贯穿密封 | 耐盐雾、耐老化 | 材料检测报告 |
| H 腐蚀监测 | 腐蚀传感器、参比电极、数据采集仪 | 精度、输入阻抗、在线显示 | 检定/校准证书 |
| I 运维备件 | 补涂材料、更换阳极、检测探头 | 与原体系兼容 | 配套说明 |
表里有几处特别容易踩坑：
- 紧固件：征求意见稿要求螺栓、垫圈、节点板等连接件的耐蚀性不低于主体材料。不锈钢螺栓配碳钢支架看着更“耐腐”，但两种金属在海水里会形成电偶对，反而加速碳钢一侧腐蚀，需要绝缘隔离设计。
- 电连续性：阴极保护讲究“一个都不能漏”。征求意见稿要求钢结构各部件间接触电阻小于0.1 Ω，非焊接金属件要跨接电缆，螺栓连接处的涂层恰恰是隐患。
- 阳极选型：渔业区及有水质要求的海域，征求意见稿建议选用低锌铝阳极。海上光伏常与养殖结合，这一条很实际。
- 外加电流：已有项目在用。《山东大学学报（工学版）》2026年一篇论文以国内首个桩基固定式海上光伏电站HG30为例，1支辅助阳极加1支参比电极，在4～5 A输出下可有效保护约200 m半径内的桩基。
- 环保：征求意见稿给出涂料VOC不高于420 g/L。我们判断，后续招标会越来越多地把环保合规写进技术规格书。
04 认证与检验：从工厂到海上的五道关
目前海上光伏没有一张“防腐认证证书”能一劳永逸，更现实的是一条贯穿全周期的检验链：

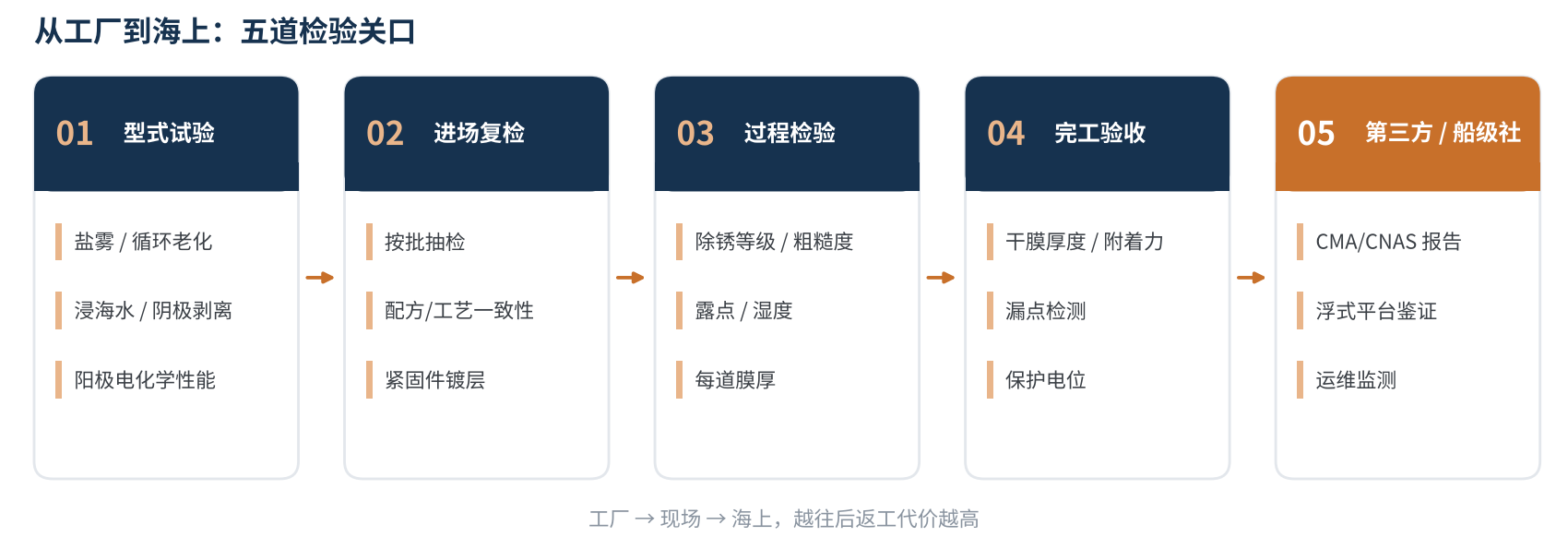

图3 海上光伏结构防腐的五道检验关口
- 第一关 型式试验：涂层体系按目标环境做盐雾、循环老化、浸海水、阴极剥离；牺牲阳极做化学成分与电化学性能。报告最好出自具备CMA/CNAS资质的第三方机构。
- 第二关 进场复检：涂料、阳极、紧固件按批抽检，核对是否与型式试验同一配方、同一工艺。
- 第三关 过程检验：表面处理等级、环境温湿度与露点、每道涂层膜厚。征求意见稿要求基材温度高于露点3 ℃、相对湿度不大于85%。
- 第四关 完工验收：干膜厚度按面积布点、拉开法附着力（平均不低于5 MPa）、电火花或湿海绵漏点检测、热喷涂结合强度、阴极保护电位（征求意见稿给出钢结构-0.80～-1.00 V，相对Ag/AgCl）。
- 第五关 第三方/船级社：浮式平台更接近海工装备。中国船级社已对华能“黄海一号”浮式光伏平台做过现场建造鉴证，覆盖材料进场、焊接、精度与防腐工序。CCS《海上风电设施防腐检验指南》（GD010-2025）可作参考路径，但它是风电指南，不是光伏强制依据。
还要分清一条界线：组件本身的盐雾（IEC 61701）、海水浸泡等测试属于组件可靠性；本文说的结构防腐，对象是支架、桩基和浮体。两套证据链，别在标书里混写。
05 半年倒计时：真正卡脖子的是试验周期
离实施日还剩169天。听起来不短，但对涂料企业来说可能已经来不及，瓶颈不在生产，而在试验。
针对海上CX和Im4环境，国际通行的ISO 12944-9要求涂层体系做4200小时循环老化试验；T/CSPSTC 136征求意见稿对CX及非大气区同样写了4200 h循环老化，非大气区还有4200 h浸海水和4200 h阴极剥离。4200小时就是175天，比距实施日剩下的时间还长，这还没算排队、制样和出报告。

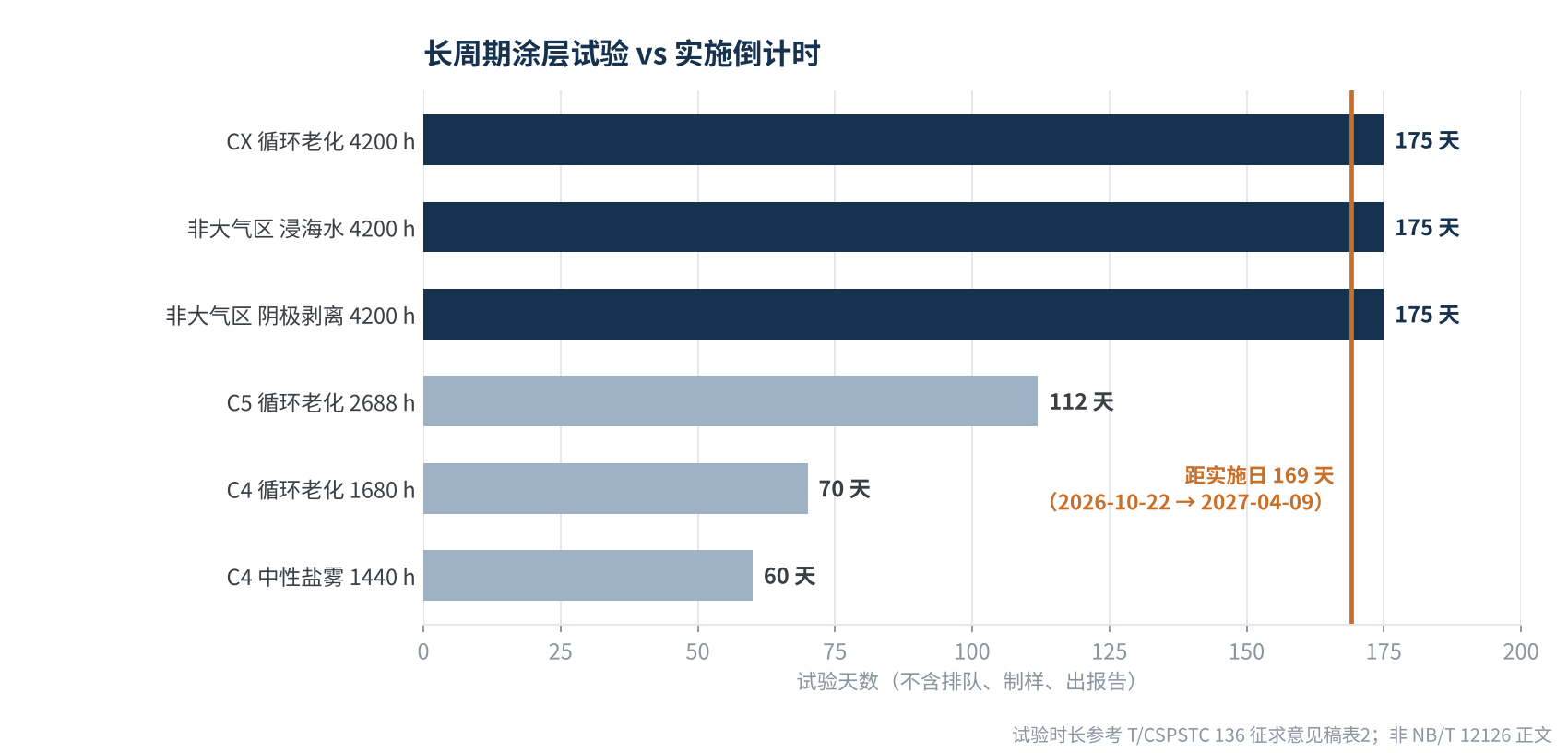

图4 长周期涂层试验时长与实施倒计时对比
手里没有4200 h级别报告的涂层体系，今天开测也赶不上2027年4月9日。最该着急的不是生产线，是实验室排期。
按角色，我们建议各自先盘一遍：
- 涂料/粉末涂料企业：盘点现有报告覆盖哪些腐蚀等级，缺CX/Im4级长周期报告的优先排期。
- 阳极与阴保企业：备齐GB/T 4948、GB/T 4950的化学成分与电化学性能报告，准备低锌铝阳极方案，把CP设计计算书模板化。
- 支架与紧固件企业：梳理镀层体系与紧固件匹配，补齐电偶腐蚀与盐雾数据。
- 施工单位：核对防腐施工资质和关键工序人员证书，建好露点、膜厚、漏点的检测记录模板。
- 业主与设计院：技术规格书先按“团体标准+风电旁系”写，并预留“以NB/T 12126正式文本为准”的切换条款。
06 写在最后
一项行业标准的意义，不只是多了一个编号，而是把海上光伏防腐从“各家借各家的规范”拉到同一张考卷上。考卷还没发，但考什么大致清楚：分区设计、涂层体系、阴极保护、检验验收。
我们的观点是：正文未出，BOM先行。能提前做的是体系梳理和长周期试验；不能做的，是把团体标准的数值当成行标要求去承诺。
NB/T 12126全文上架后，我们会第一时间做一篇条款精读，与T/CSPSTC 136逐条对照。你所在的环节最担心哪一项？欢迎留言。
计算说明 / 数据口径
1. 倒计时：2026年10月22日至2027年4月9日共169天，约4056小时；4200小时÷24＝175天。
2. 文中涂层厚度、试验时长、保护电位、接触电阻、VOC等数值，均出自T/CSPSTC 136征求意见稿（2024年7月全国团体标准信息平台公开版本），非NB/T 12126正文；正式发布版本可能有调整。
3. BOM九大类与五道检验关口为本团队归纳，用于梳理，不代表任何标准条款。
参考资料
[1] 国家能源局. 国家能源局公告2026年第4号（附件：行业标准目录）. http://www.nea.gov.cn/20261021/35115ff2391547fc9d2cf3e4af2c669c/c.html
[2] 国家标准馆. T/CSPSTC 136—2024 海上光伏钢结构防腐技术规程. https://ndls.cnis.ac.cn/standard/detail/8b0cc703a3ab06b29eabd0158b1ffc9c
[3] 全国团体标准信息平台. 《海上光伏钢结构防腐技术规程》征求意见稿, 2024. https://www.ttbz.org.cn/upload/file/20240709/6385613710680746735286262.pdf
[4] 全国团体标准信息平台. 《海上光伏钢结构防腐技术规程》编制说明, 2024. https://www.ttbz.org.cn/upload/file/20240709/6385613711785409913597905.pdf
[5] 国家标准馆. T/CEPPC 47—2025 光伏场区钢结构防腐粉末涂层技术规程. https://ndls.cnis.ac.cn/standard/detail/ed5c0e6ba763409ff4b4c189dc559c47
[6] 国家标准馆. T/HNECER 0019—2026 海上光伏支架粉末涂层抗腐蚀技术规范. https://www.ndls.org.cn/standard/detail/538e1d8392eee8aab58e8a84006bcde7
[7] 国家标准馆. 国标计划20256253-Z-606 海上光伏系统腐蚀控制技术规范. https://www.ndls.org.cn/standard/detail/6f83add4057bfd01b017e6be8046ca44
[8] 中国船级社. “黄海一号”海上浮式光伏平台建造鉴证检验报道. https://www.ccs.org.cn/ccswz/articleDetail?id=202408050833584054
[9] 中国船级社. 海上风电设施防腐检验指南（GD010-2025）. https://www.ccs.org.cn/ccswz/file/download?fileid=202505210198447764
[10] 王峰, 林斌. 阴极保护在海上光伏钢结构桩基的应用[J]. 山东大学学报(工学版), 2026, 56(1): 142-148. https://gxbwk.njournal.sdu.edu.cn/CN/Y2026/V56/I1/142
[11] ISO 12944-2:2017 腐蚀环境分类；ISO 12944-9:2018 海上及相关结构用防护涂料体系与实验室性能试验方法.
[12] DNV-RP-B401 Cathodic protection design. https://www.dnv.com/energy/standards-guidelines/dnv-rp-b401-cathodic-protection-design/
光伏新材料研究所
光伏新材料研究所
十余年光伏研发与技术团队｜硬核专业知识分享
材料 · 可靠性 · 失效分析 · 标准认证 · 产品 · 工艺
AI+光伏探索交流，欢迎合作
声明：
1. 原创内容仅代表作者个人观点，仅供参考，不构成投资建议。
2. 转载及引用内容均注明出处，尊重原创。
3. 部分内容含AI辅助（图表生成、数据检索、概念说明等），核心框架与重点内容由本技术团队撰写，并经人工审核。
4. 如有不实或侵权，请留言或联系我们处理
