边框材料：为什么是6063铝合金
光伏边框系列科普 · 02
INFO
上一篇我们讲了边框在组件里扛的五件事。这一篇回答一个看似简单的问题：为什么几乎所有组件边框都用6063铝合金？它和6005、6061有什么区别？T5、T6、T66这些"后缀"到底是什么意思？壁厚、铝价和再生铝之间，又藏着怎样的成本和品质博弈？
01 先给铝合金"排个辈分"
变形铝合金用四位数字牌号表示，第一位数字代表"系"，也就是主要合金元素：
- 1系：工业纯铝，导电导热好，但强度低；
- 2系：Al-Cu，强度高，耐蚀性差，主要用于航空；
- 3系：Al-Mn，易拉罐、散热片常用；
- 5系：Al-Mg，耐海水腐蚀，船舶和板材常用，不能热处理强化；
- 6系：Al-Mg-Si，建筑型材和光伏边框的主力；
- 7系：Al-Zn，强度最高，手机中框、航空结构件常用。

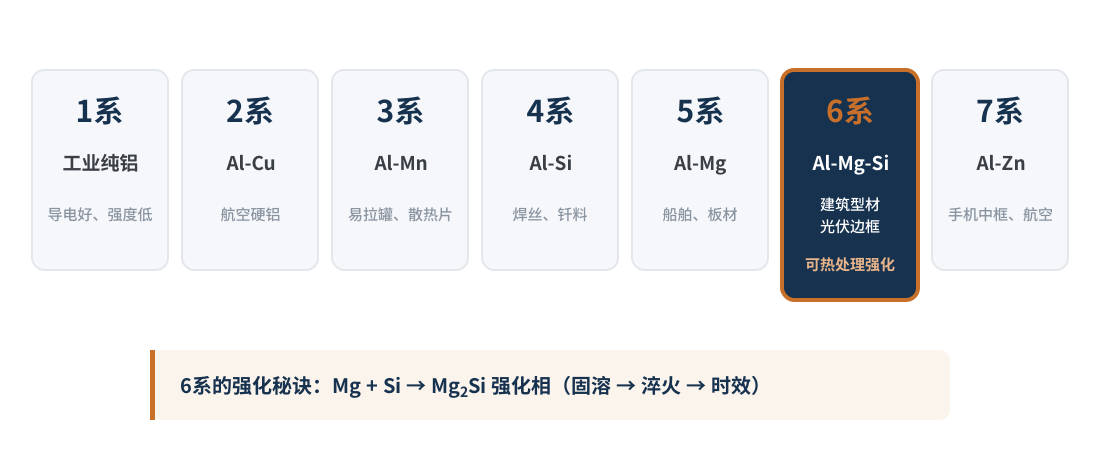

图1 铝合金牌号家族与6系的位置
6系的"秘诀"在于镁和硅。两者在铝里形成Mg₂Si强化相：先高温固溶，再快速冷却，最后低温时效，就能析出大量细小弥散的强化相，让强度成倍提升。这种可以通过热处理"调"出强度的特性，叫可热处理强化。光伏边框常见的6063、6005、6061，都是6系成员。
02 为什么偏偏是6063
6063不是最强的铝合金，但它在边框需要的几项能力上几乎没有短板：
- 好挤：合金元素含量低（Mg 0.45%~0.9%，Si 0.20%~0.6%），高温下变形抗力小，能以较高速度挤出薄壁、带空腔的复杂截面。边框正是这种截面，而挤压速度直接决定产能和加工费；
- 好看：成分简单、组织均匀，阳极氧化后表面光洁、色差小，银色和黑色边框都容易做出一致的外观；
- 够用：经过T5、T6等热处理，屈服强度可以从110MPa做到200MPa左右，配合合理的截面设计，能满足主流组件的机械载荷要求；
- 耐蚀：铜含量不超过0.10%，耐大气腐蚀性好，再加上阳极氧化膜，户外服役二三十年有底气；
- 供应链成熟：6063是建筑门窗、幕墙用量最大的牌号，熔铸、挤压、氧化的产能和经验都极其充足，价格透明。
一句话结论
6063赢在"综合最划算"：挤得快、氧化好看、强度够用、耐蚀可靠、到处都买得到。
03 6063、6005、6061：三兄弟横向对比
三个牌号同属6系，差别主要在镁、硅、铜的配比：
| 牌号 | Mg（%） | Si（%） | Cu（%） | 挤压性 | 在边框中的定位 |
|---|---|---|---|---|---|
| 6063 | 0.45~0.9 | 0.20~0.6 | ≤0.10 | 优 | 绝对主流 |
| 6005 | 0.40~0.6 | 0.6~0.9 | ≤0.10 | 良 | 高载荷、大尺寸、减壁厚方案 |
| 6061 | 0.8~1.2 | 0.40~0.8 | 0.15~0.40 | 一般 | 较少使用 |
成分差异直接体现在强度上。按团体标准T/SHLX 005—2024《太阳能电池边框用铝合金型材》，几种常见牌号状态的屈服强度下限如下：

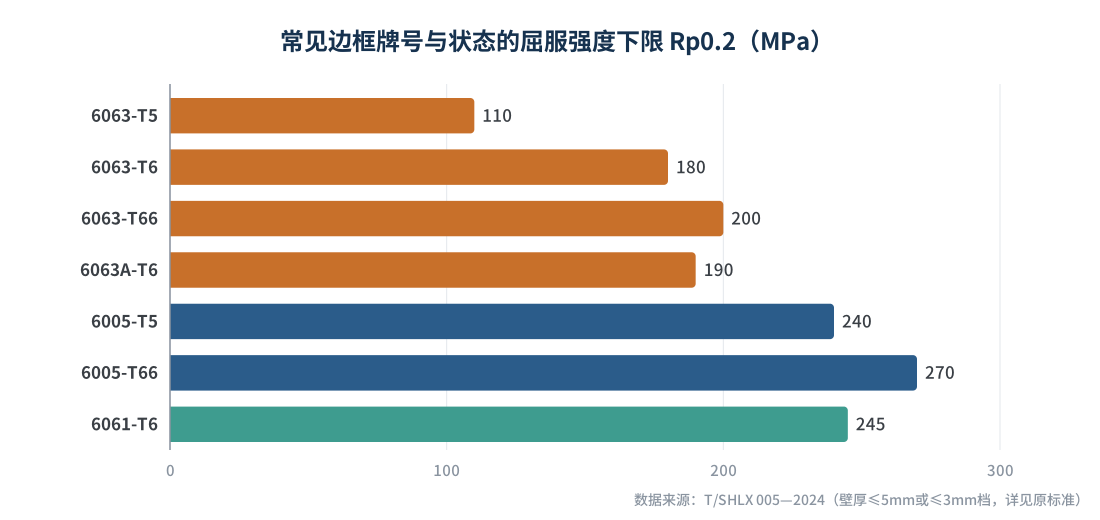

图2 常见边框牌号与状态的屈服强度下限对比
6005的硅含量明显更高，除了形成Mg₂Si，多余的硅也参与强化，所以同样做到T5，屈服强度下限就从6063的110MPa提高到240MPa。代价是挤压速度更慢、模具磨损更大、对淬火冷却也更敏感，加工费更高。它适合大尺寸、高载荷的组件，或者想用"高强度换薄壁"的方案。
6061含铜，强度同样很高，但挤压性、耐蚀性和阳极氧化外观都不如6063，在边框上比较少见。
04 T5、T6、T66：同一牌号，不同"火候"
牌号后面的T5、T6，代表热处理状态。理解它们，先要知道时效强化的三步：
- 固溶：高温下，镁和硅溶进铝基体；
- 淬火：快速冷却，把镁和硅"冻"在过饱和固溶体里；
- 时效：在约180~200℃保温数小时，析出细小弥散的强化相，阻碍位错运动，强度上升。
挤压时，铝棒出模温度本身就在500℃以上，相当于顺带完成了固溶。T5和T6的关键区别，在于出模后怎么冷却：
- T5：出模后风冷，再人工时效。冷却相对温和，强度中等；
- T6：出模后用强风、水雾或水进行在线淬火，再人工时效。冷却越快，保住的溶质越多，时效后强度越高；
- T66：国内型材常用的状态，在T6基础上把镁、硅控制在成分上限附近，并配合更严格的工艺，可以理解为"加强版T6"。

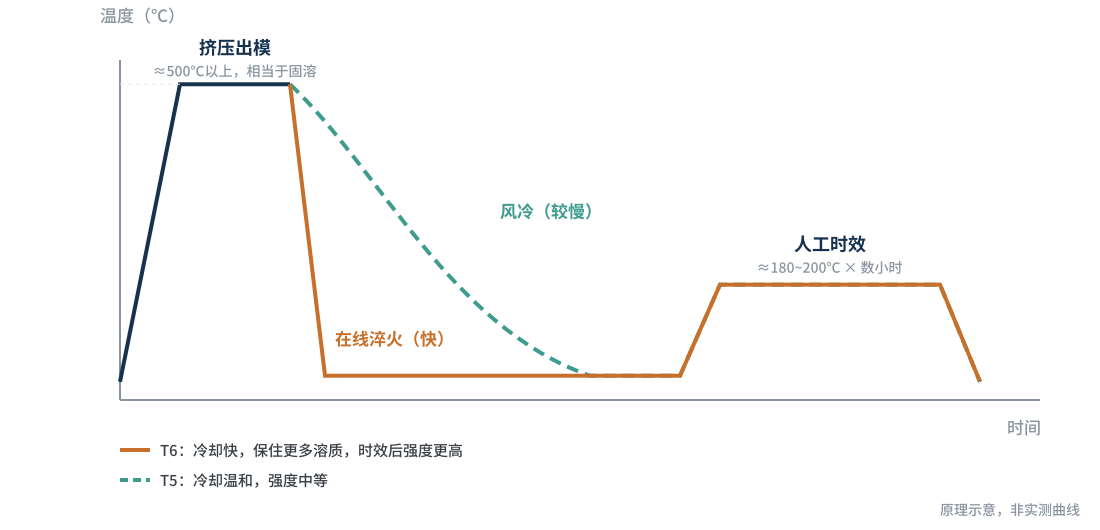

图3 T5与T6的工艺路径对比（温度—时间示意）
落到边框上，有三点很实际：
- 强度不是越高越好：硬度上去了，塑性会下降，角码冲铆时转角处更容易开裂，冲孔毛刺和模具磨损也会变大。所以规格书通常会同时规定强度、硬度的下限和伸长率；
- 韦氏硬度是来料最常用的快检指标：T/SHLX 005—2024规定6063-T5不低于10HW、6063-T66不低于14HW，不少组件厂的内控要求还会更高；
- 时效不足或过时效都会让强度不达标：同一批型材不同位置硬度不一致，是来料检验里很常见的问题。
05 壁厚与铝价的博弈
边框成本的大头是铝。按上海有色网（SMM）口径，光伏边框用铝量约0.65万吨/GW，折合约6.5 g/W。以2026年10月中旬A00铝锭约23,500元/吨计算：
- 仅铝锭材料成本就约为0.15元/W；
- 铝价每上涨1000元/吨，边框成本增加约0.0065元/W；
- 壁厚整体减薄10%，用铝量约下降10%，可以省下约0.015元/W。
在组件价格以"分"计较的今天，这笔账足以驱动所有人去抠壁厚。但减薄壁厚有一条容易被忽略的物理边界：强度不等于刚度。
所有铝合金的弹性模量都在69GPa左右，从6063-T5换成6005-T66，提高的是"受多大力才会产生永久变形"（屈服强度），而不是"受力后弯多少"（刚度）。组件受载时的挠度，取决于弹性模量和截面惯性矩的乘积。壁厚一减，惯性矩就下降。

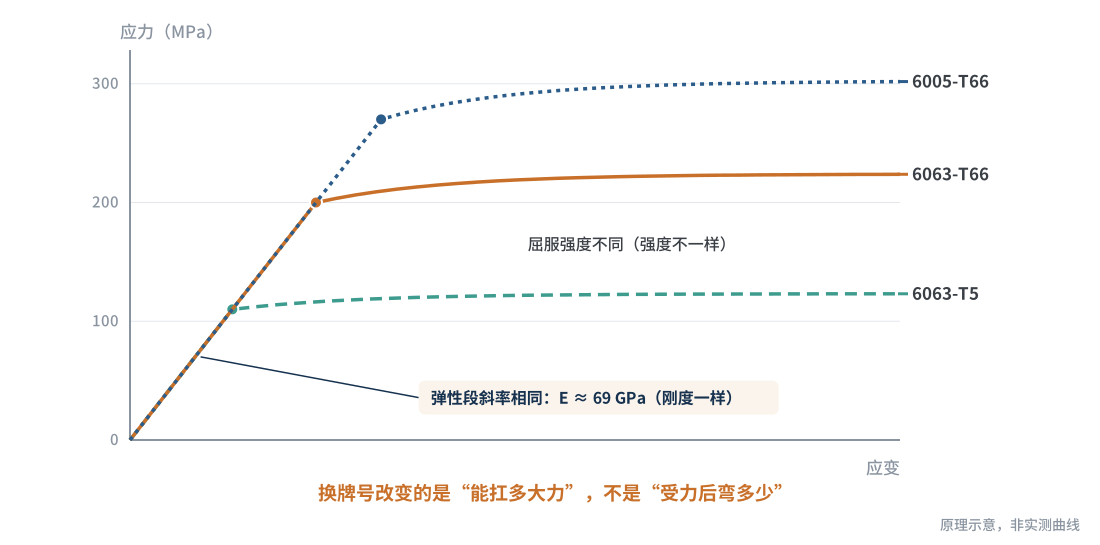

图4 强度不等于刚度：不同牌号的应力—应变曲线示意
结果可能是这样的：换了高强度牌号、减薄了壁厚，载荷测试后边框本身没有永久变形，但组件在受载过程中弯得更厉害，电池隐裂和玻璃边角应力的风险反而上升。所以减壁厚必须配合截面优化，比如加高B面、优化腔体、增加加强筋，这正是第04篇要讲的内容。
顺带一提，钢的弹性模量约200GPa，接近铝的3倍，这也是钢边框敢于挑战铝边框的物理底气，我们放到第09篇再展开。
小结
换高强度牌号能防止边框"压弯了回不来"，但防不住组件"弯得太厉害"。减壁厚之前，先算刚度。
06 再生铝：降碳的机会，品质的考题
铝是最适合循环利用的金属之一。据新华财经报道，再生铝的能耗约为原铝的5%，每回收1吨铝可减少约94%的温室气体排放。相比之下，原铝的碳排放相当可观：国际铝业协会给出的全球平均值约为16.5吨CO₂/吨铝，中国有色金属工业协会给出的国内平均值约为14.4吨CO₂/吨铝。随着海外市场对组件碳足迹的要求越来越严，用再生铝做边框成了降碳的重要抓手。
但再生铝也给品质出了一道考题。废料来源复杂，铁、铜、锌等杂质容易累积，而铝的回收过程很难把杂质"去除"，基本只能靠原铝稀释：
- 铁偏高：形成粗大的含铁相，导致挤压表面缺陷、氧化后发暗、色差或条纹，伸长率下降，冲铆时更容易开裂；
- 铜、锌偏高：耐腐蚀性下降，户外长期可靠性打折；
- 批次波动：成分不稳定，导致硬度、外观在批次之间来回跳。
所以，再生铝不是"能不能用"的问题，而是"怎么管"的问题。比较稳妥的做法包括：
- 优先使用成分清晰的工厂内部循环料，比如挤压切下的头尾料和边角料；
- 对再生料的比例和来源设定上限，并做好批次追溯；
- 来料加测化学成分、硬度和伸长率，必要时增加盐雾测试和氧化外观一致性检查。
07 写在最后
把这一篇的内容收拢一下：
- 为什么是6063：挤得快、氧化好看、强度够用、耐蚀可靠、供应链成熟；
- 6005的位置：高强度、高成本，留给大尺寸、高载荷和减壁厚方案；
- T5、T6、T66：同一牌号的不同"火候"，关键在出模后的冷却速度；
- 壁厚与铝价：减壁厚能省钱，但要守住刚度这条边界；
- 再生铝：降碳是机会，杂质管控是前提。
材料选对了，还得"穿好衣服"。下一篇我们讲边框的表面处理：阳极氧化、电泳和喷涂有什么区别？膜厚等级怎么选？黑色边框又有哪些坑？欢迎关注。
计算说明 / 数据口径
- 用铝量取上海有色网（SMM）口径0.65万吨/GW（约6.5 g/W），为行业统计口径，随着边框持续减重，当前实际值可能更低。
- 铝价取上海有色网2026年10月12日—16日A00铝锭周均价23,576元/吨。
- 0.65万吨/GW × 23,576元/吨 ≈ 1.53亿元/GW，即约0.15元/W；仅计算铝锭材料成本，不含挤压、表面处理、加工费及损耗。
- 壁厚整体减薄10%时，按用铝量同比例下降10%近似估算，实际降幅与截面形状有关。
参考资料
- T/SHLX 005—2024 太阳能电池边框用铝合金型材（上海铝业行业协会团体标准）
- GB/T 3190 变形铝及铝合金化学成分
- GB/T 5237.1 铝合金建筑型材 第1部分：基材
- 上缆所传媒：新能源发展对铝需求格局的影响（引用SMM光伏边框用铝量数据），2024-03
- 新浪财经：上海有色A00铝锭现货价格周报（2026年10月12日—16日），2026-10
- 新华财经：再生铝相关报道，2025-10-11
- 国际铝业协会（IAI）、中国有色金属工业协会：原铝碳排放数据（转引自Reccessary）
