MC4 和 MC4-Evo 2，到底差在哪？
本文要点
两块不同批次的组件摆在一起，接线盒引出的连接器乍看一模一样。细看，其中一个外壳多了一圈圈筋条；翻规格书，一个写 MC4，一个写 MC4-Evo 2。它们都出自史陶比尔（Stäubli），能互相插上，额定值却不一样。
这篇我们把两者讲清楚：差在哪，哪些没变，能不能混用，项目上该选哪个。
01先说结论
MC4-Evo 2 是 MC4 面向 1500 V 系统的升级型号。插合接口、4 mm 插针和 MULTILAM 接触带都沿用了下来，外壳、绝缘设计和额定值重新做过。

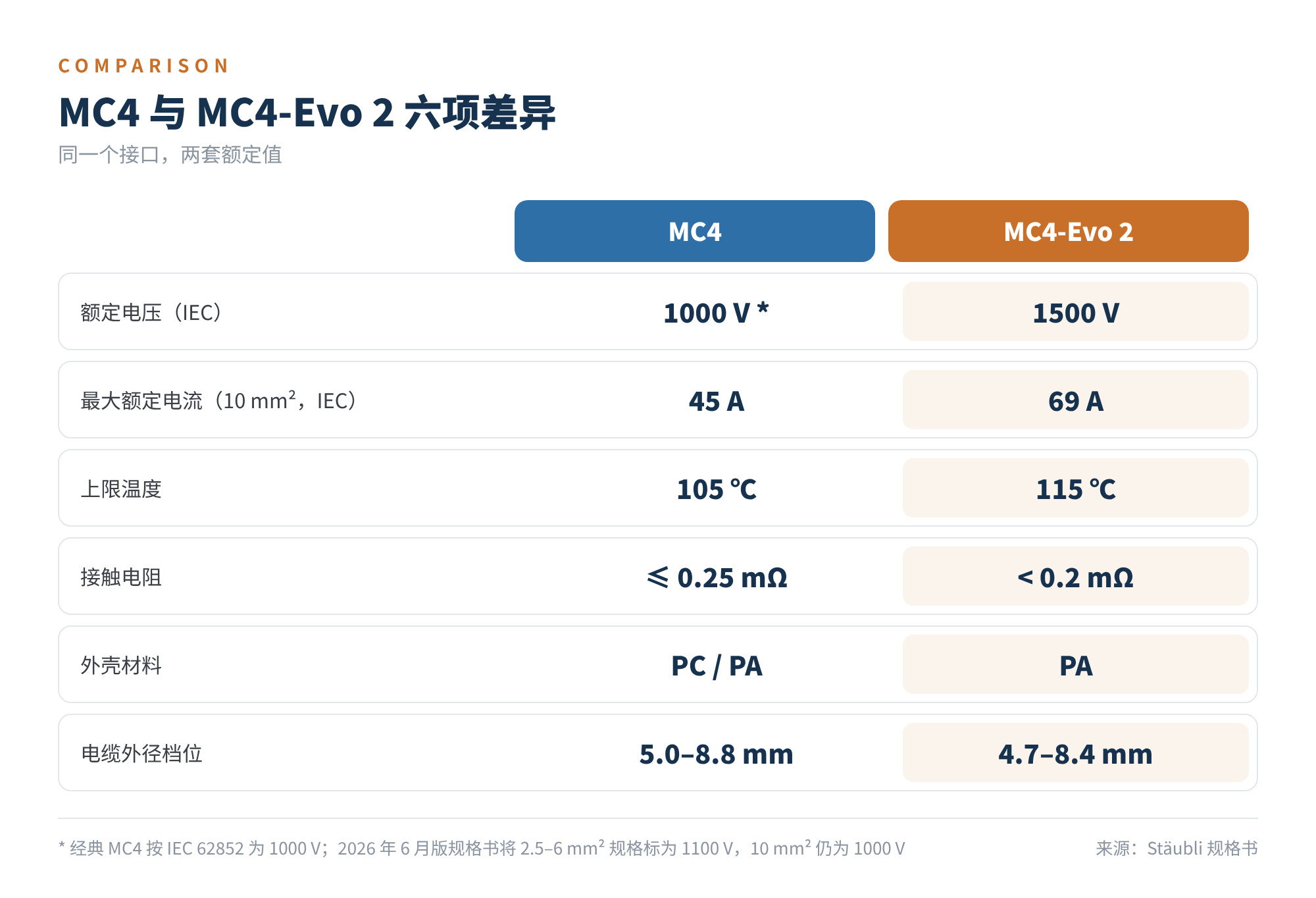

图1 MC4 与 MC4-Evo 2 六项差异
经典 MC4 的 UL 认证里有 1500 V 这一档，TÜV 也曾按较早的 2 PfG 2330 规范给过 1500 V。但按 IEC 62852，它的额定电压长期是 1000 V；史陶比尔 2026 年 6 月版的 MC4 规格书已把 2.5、4、6 mm² 规格的 IEC 额定电压标为 1100 V，10 mm² 仍为 1000 V。Evo 2 在 IEC、UL、JET 三套体系下都是 1500 V。具体以所用批次的规格书为准。
02四处实质差别
第一处：电压。IEC 额定电压从 1000 V（新版规格书为 1100 V）升到 1500 V，这是 Evo 2 存在的理由。早期产品目录中，两者的额定冲击电压分别为 12 kV 和 16 kV；2026 年版 MC4 规格书已标注 16 kV，这一项的差距正在缩小。
系统电压升到 1500 V 后，每串能多接约一半的组件，同样的装机容量，串数少三分之一，汇流箱、直流线缆和连接点都跟着减少。大型地面电站因此基本都转向了 1500 V，连接器必须跟上。

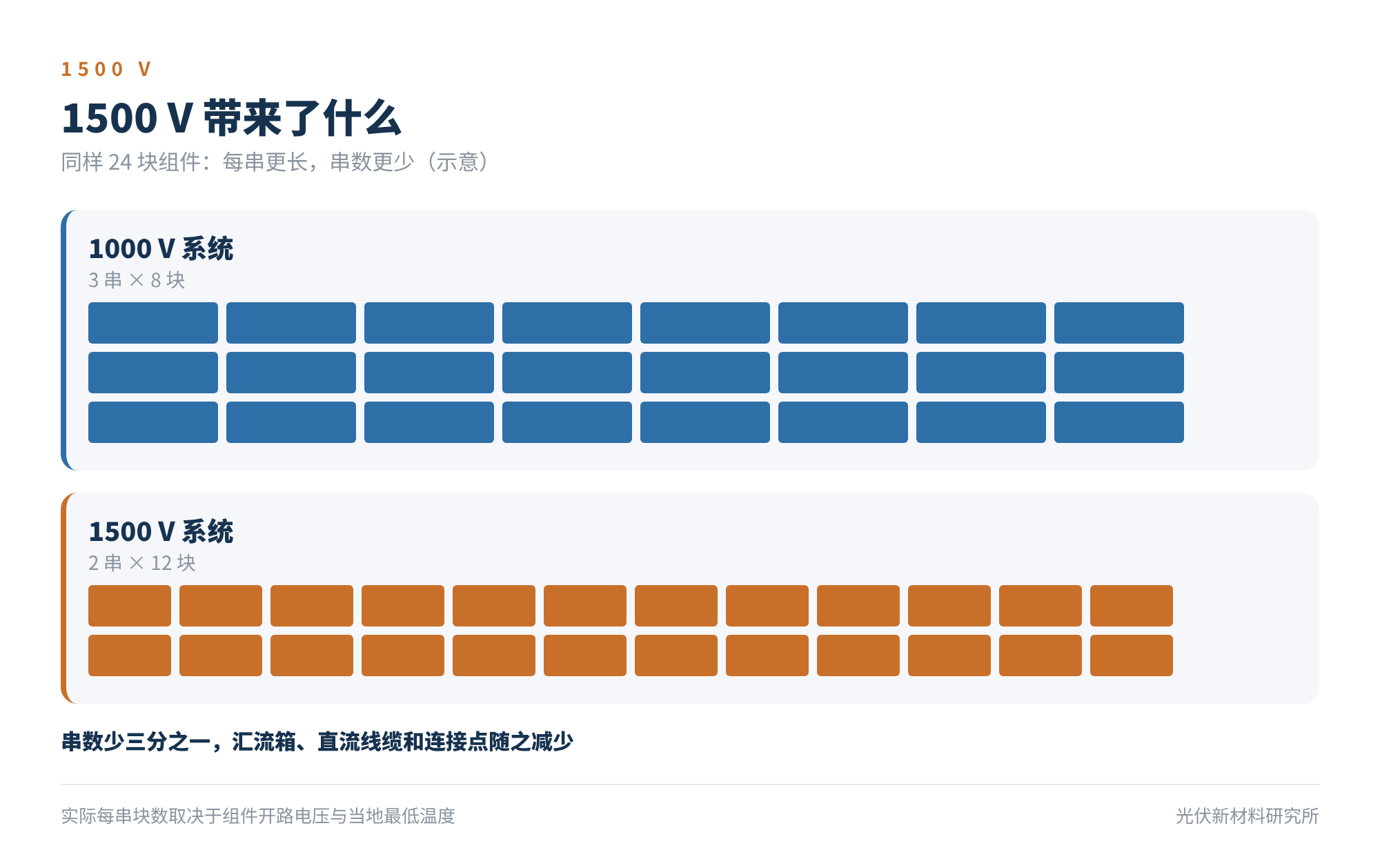

图2 1000 V 与 1500 V 系统的组串示意
第二处：电流。同样的线径，Evo 2 的额定电流高一档。最常用的 4 mm² 线，MC4 是 39 A，Evo 2 是 45 A；10 mm² 线上差距更大，45 A 对 69 A。

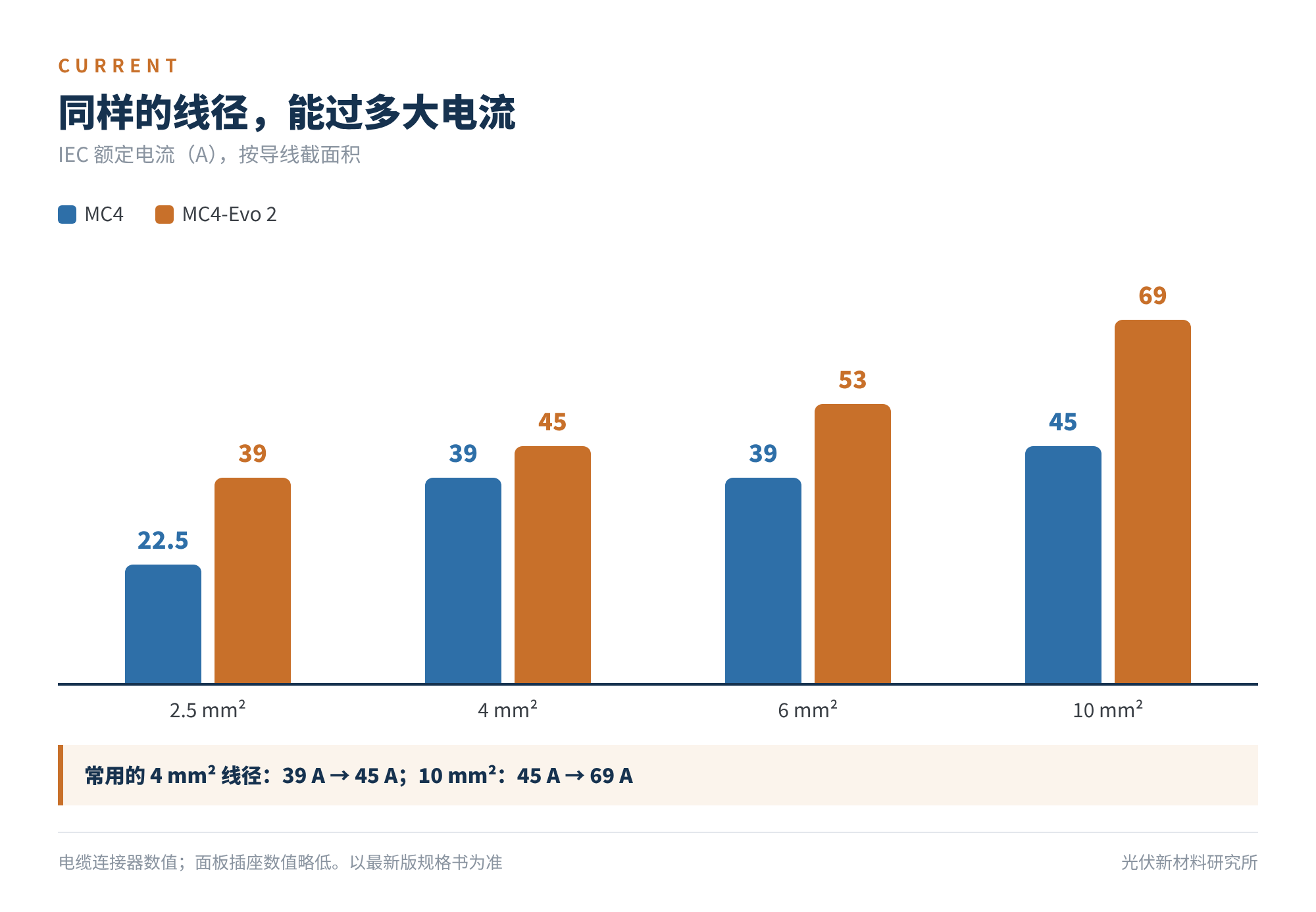

图3 IEC 额定电流对比（按导线截面积）
大尺寸组件的电流已经到了十几安甚至接近二十安，再叠加双面增益和设计裕度，高温环境下留给连接器的余量在变小。Evo 2 把这个余量补了回来。
第三处：温度与材料。上限温度从 105 ℃ 提到 115 ℃，外壳由 PC/PA 改为 PA，接触电阻标称值从不超过 0.25 mΩ 降到小于 0.2 mΩ。Evo 2 的规格书还标注了 IEC TS 63126 Level 2，这份技术规范针对的正是高温运行环境。
第四处：电缆密封与装配。这一条最容易在现场出问题。两款的密封圈对应的电缆外径档位不同：现行规格书中，MC4 为 5.0～6.0、5.5～7.4、7.0～8.8 mm 三档，Evo 2 为 4.7～6.4、6.1～7.3、6.4～8.4 mm 三档。压接端子和配套工具也要按型号选配，有经销商的应用说明写得很明确：MC4 的压接钳不适用于 Evo 2。现场做线，工具和密封圈都要按型号准备。
| 项目 | MC4 | MC4-Evo 2 |
|---|---|---|
| 额定电压（IEC） | 1000 V（新版 2.5–6 mm²：1100 V） | 1500 V |
| 额定电压（UL） | 1500 V | 1500 V |
| 额定电流 4 mm²（IEC） | 39 A | 45 A |
| 额定电流 10 mm²（IEC） | 45 A | 69 A |
| 上限温度 | 105 ℃ | 115 ℃ |
| 接触电阻 | ≤ 0.25 mΩ | < 0.2 mΩ |
| 外壳材料 | PC / PA | PA |
| 电缆外径档位 | 5.0～6.0 / 5.5～7.4 / 7.0～8.8 mm | 4.7～6.4 / 6.1～7.3 / 6.4～8.4 mm |
| 环境温度 | −40 ~ +85 ℃ | −40 ~ +85 ℃ |
| 防护等级（插合） | IP65 / IP68（1 m，1 h） | IP65 / IP68（1 m，1 h） |
| 阻燃等级 | UL94-V0 | UL94-V0 |
表1 MC4 与 MC4-Evo 2 主要参数（电缆连接器，来源：Stäubli 规格书 11014112 K 06.2026 与 11014101 G 03.2023，以最新版为准）
03没变的部分
接触系统没有动：4 mm 插针、MULTILAM 多点接触带、镀锡铜触点，都和 MC4 一样。卡扣锁同样需要专用工具才能解开。防护等级、阻燃等级、环境温度范围也一致。
所以，Evo 2 的长期可靠性逻辑和 MC4 是同一套，二十年的现场数据对它同样有参考价值。
有些对比资料写 MC4 不具备耐盐雾和耐氨能力。查史陶比尔 2019 版产品目录，两款都列有盐雾测试（IEC 60068-2-52，严酷等级 6）和耐氨测试；现行 MC4 规格书同样列有盐雾（严酷等级 6）和耐氨测试，Evo 2 规格书列有 TÜV 耐氨认证。这一项不构成差别。
04能不能互插
可以，前提是双方都是史陶比尔原装。史陶比尔把两者归为同一产品族，Evo 2 的规格书写明“与 MC4 产品族可插合”，符合标准里“同厂同型”的要求。

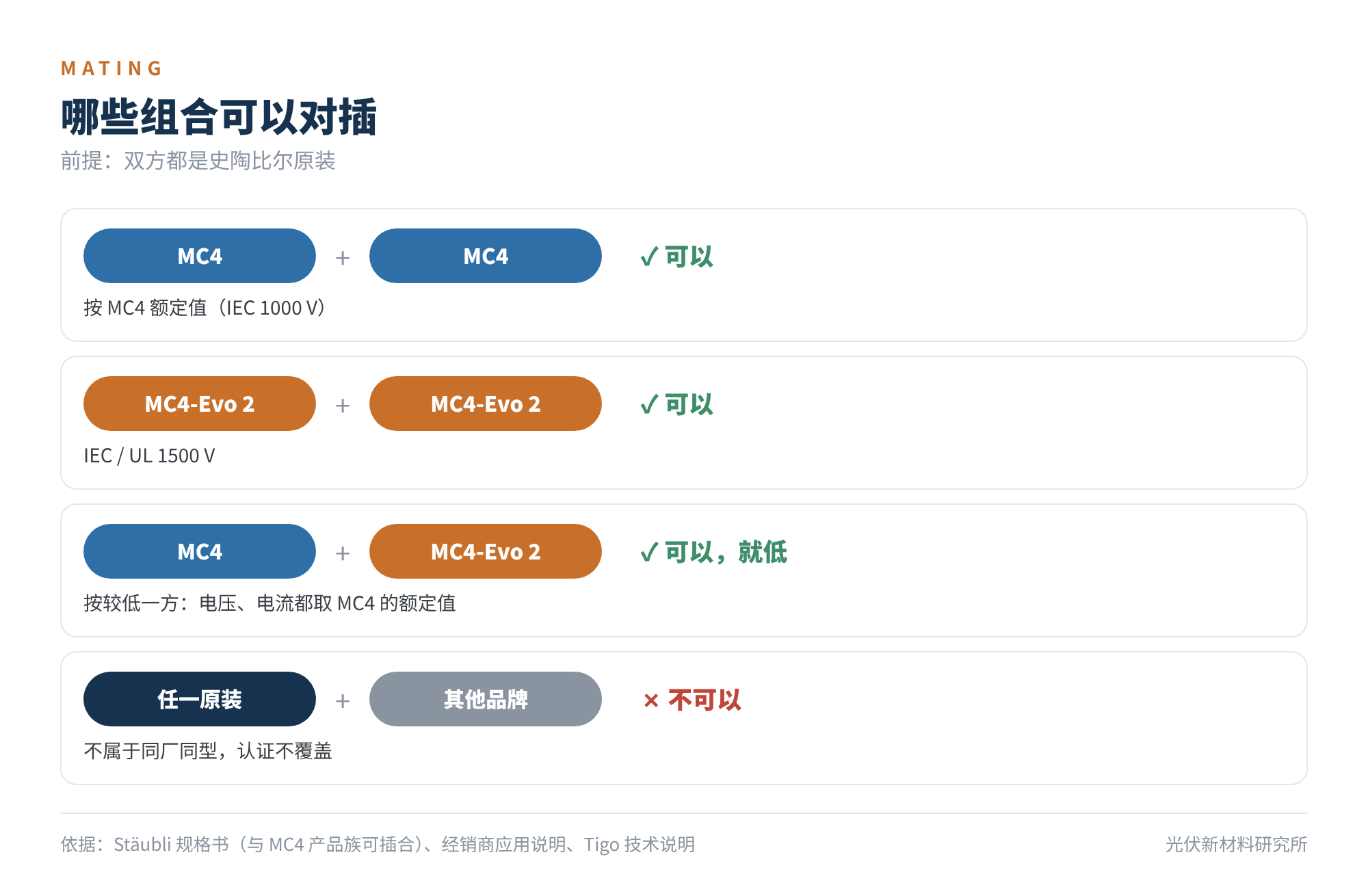

图4 原装 MC4 / MC4-Evo 2 互插规则
要记住的是就低原则。MC4 和 Evo 2 对插之后，这个连接点的电压和电流都只能按较低的一方算。经销商应用说明和澳大利亚清洁能源委员会（CEC）技术通告的口径是：系统电压不超过 1000 V；Tigo 的技术说明还要求按两者中较低的电压和电流取值。
落到项目上有两种典型情况。带 Evo 2 的组件接入 1000 V 逆变器，逆变器端是 MC4，没有问题。反过来，1500 V 系统里只要混进一颗 MC4，它就是整条回路的短板，不能这样用。
至于其他品牌的“MC4 兼容”连接器，无论对插的是 MC4 还是 Evo 2，都不在认证范围内。
05怎么选，怎么认
- 1500 V 地面电站：整条直流回路都用 Evo 2，组件、延长线、汇流箱、逆变器端口，一处都不能降级。
- 1000 V 户用与工商业屋顶：两款都满足要求。看逆变器和优化器端口配的是哪一款，再结合成本决定。
- 高温屋顶、BIPV、沙漠项目：优先 Evo 2。上限温度高 10 ℃，对背面通风差、环境温度高的场景更稳妥。
- 粗线径、大电流回路：6 mm² 和 10 mm² 的汇流线、延长线，Evo 2 的电流余量明显更大。
- 老电站运维补件：跟原型号保持一致，连同压接工具和密封圈一起核对。
辨认方法有三个，可靠程度依次递增：
- 看外壳：Evo 2 带筋条结构。
- 看型号：本体和包装上，MC4 是 PV-KST4 / PV-KBT4，Evo 2 的型号里带有 EVO 2 字样（如 PV-KST4-EVO 2A）。
- 看文件：组件铭牌、规格书或安装手册上写明的连接器型号，以这一项为准。
系统电压还在往上走。2024 年 9 月，史陶比尔推出 MC4-Evo 2000，最高系统电压 DC 2000 V、电流最高 70 A，外壳改用新的 PC 材料，压接沿用 Evo 2 的工具体系。对 2000 V 系统来说，“就低原则”同样适用：回路里任何一个 1500 V 的连接点，都会把整条回路拉回 1500 V。
06写在最后
Evo 2 没有推翻 MC4。它保留了同一个接口和同一套接触技术，把电压、电流、温度三项额定值各抬了一档，去适应 1500 V 系统和大电流组件。
选型看系统电压，施工看工具和密封圈，验收看型号。
你们的项目里遇到过 MC4 与 Evo 2 混用的情况吗？欢迎与我们交流。
参考资料
- Stäubli：MC4-Evo 2 规格书（SOL-MC4-Evo-2-11014101，G 03.2023）
- Stäubli：Original MC4 规格书（SOL-MC4-11014112，K 06.2026）；Photovoltaic Main Catalog
- Stäubli：MC4-Evo 2000 产品手册（11014087）；TaiyangNews：Staubli's Latest PV Connectors For DC Side Installation，2024 年 10 月
- Application Note: MC4 vs MC4-EVO2 Connectors（经销商应用说明）
- WINAICO Australia：Genuine MC4 vs MC4 Evo 2 Connectors（引 CEC 技术通告）
- Tigo Energy：Are MC4 and MC4-Evo2 Connectors Compatible with Tigo TS4 Products?
