光伏组件 DH1000 湿热测试：测试条件、失效特征与失效机理（以 TOPCon 为例）
本文要点
- 条件没变：DH1000 的条件（85 ℃ / 85 % RH / 1000 h）三十多年基本没变，但行业对它的要求一直在“隐性升级”。
- 四类考验：封装材料、边缘密封、电池金属化与钝化层、背板。
- 典型特征：Rs 上升、FF 下降，EL 上出现边缘发黑和栅线发暗。
- TOPCon 机理：核心是正面银铝浆的电偶腐蚀，叠加钝化层退化和离子污染。
DH1000（Damp Heat，湿热测试 1000 小时）是光伏组件型式认可和可靠性评估中最经典、最重要的基础环境测试之一。它由国际电工委员会（IEC）在 IEC 61215-2 的 MQT 13 “Damp Heat Test”一节中定义，目的只有一句话：确定组件承受湿气长期渗透的能力。
这篇文章按“测什么条件、考验什么、坏成什么样、为什么坏、怎么分析”的顺序，把 DH1000 讲一遍。
01DH1000 的测试条件

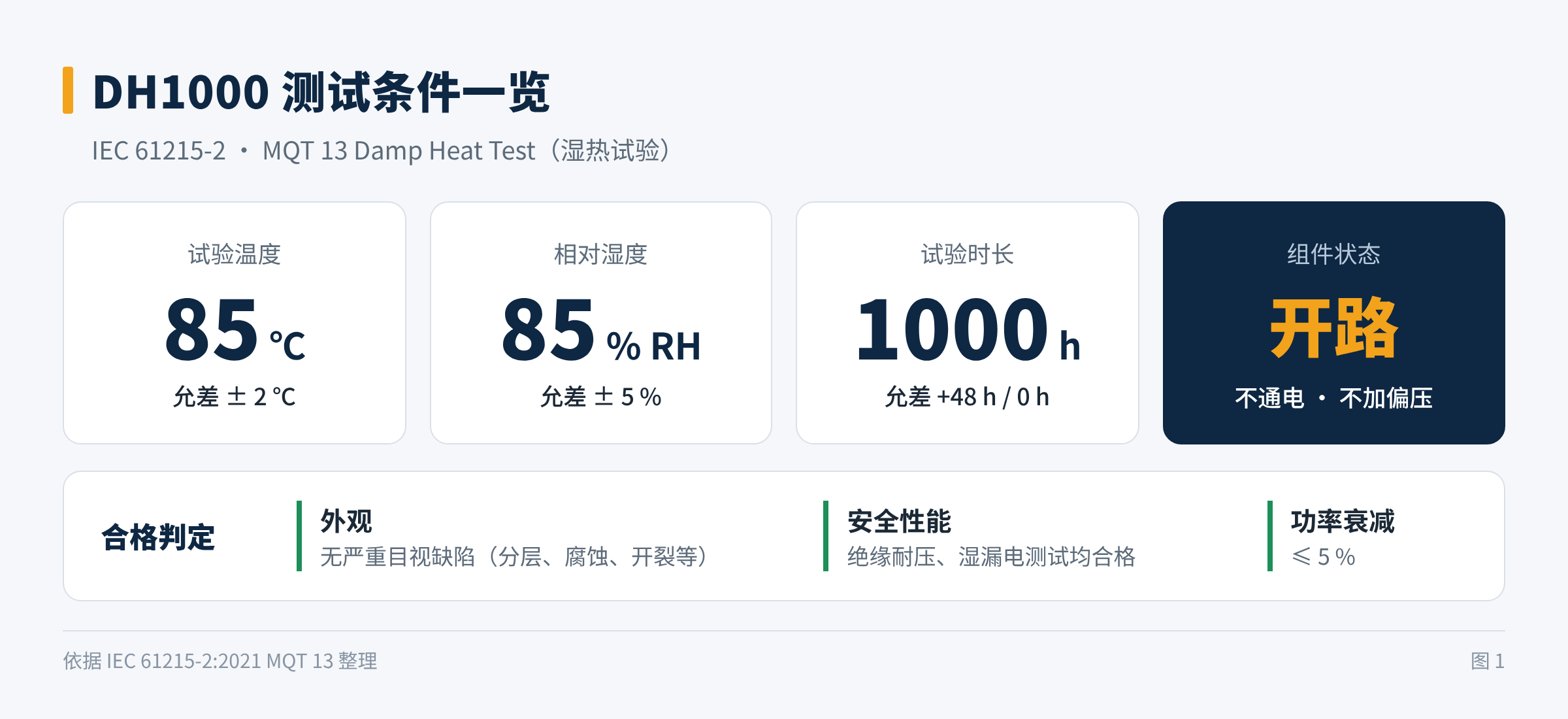

图1 DH1000 测试条件一览
| 项目 | 要求 |
|---|---|
| 试验温度 | 85 ℃ ± 2 ℃ |
| 相对湿度 | 85 % ± 5 % RH |
| 试验时长 | 1000 h（允差 +48 h / 0 h），连续进行，不中断 |
| 预处理 | 不做预处理 |
| 组件状态 | 开路，不通电、不外加偏压 |
需要强调的是组件状态：DH 测试中组件处于开路，不施加任何偏压。这是它和 PID 测试最本质的区别，PID 考察的是“高温高湿 + 高电压”，DH 考察的是纯粹的“高温高湿”。
合格判定标准：
- 外观：无严重目视缺陷，如明显分层、腐蚀、开裂等。
- 安全性能：绝缘耐压测试和湿漏电测试均合格。
- 功率衰减：≤ 5 %（以所在测试序列结束后的最终功率判定）。
02标准没变，要求却在“隐性升级”
DH1000 的物理条件（85 ℃ / 85 % RH / 1000 h）早在 1993 年 IEC 61215 第一版中就已确定，三十多年来没有根本改变，现行的 IEC 61215:2021 依然沿用。但从行业实际执行和头部企业的要求来看，它已经悄悄升级了三次。

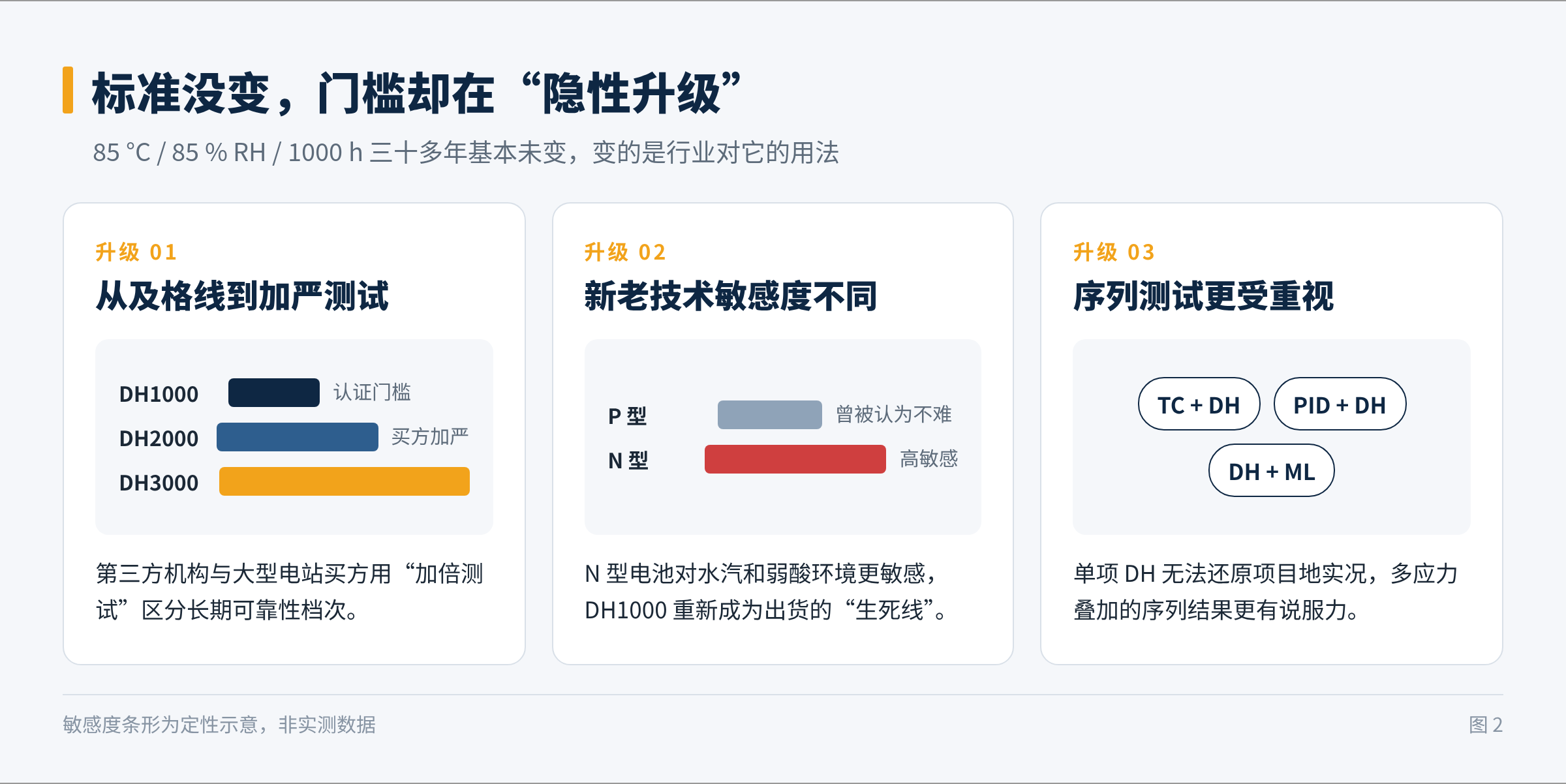

图2 DH1000 的三个“隐性升级”
1. 从“及格线”到加严测试（DH2000 / DH3000）
在早期单玻常规组件时代，通过 DH1000 被普遍看作支撑 25 年质保的基本门槛，尽管不少项目地的实际表现并未达到预期。随着双玻组件普及、封装工艺成熟，DH1000 对一线大厂早已不是瓶颈。
于是第三方独立测试机构和大型终端电站买方开始在采购规范中要求“加倍测试”，即 DH2000 甚至 DH3000，用来区分组件的长期可靠性档次。IEC TS 63209-1 的扩展应力测试也把 DH2000 纳入其中。
2. 新老技术的敏感度差异
测试标准没变，但它对新技术的“杀伤力”变了。P 型时代，业内一度认为 DH1000 不是什么难题。进入 N 型时代后，电池对水汽和弱酸环境的敏感度明显上升，DH1000 重新成为卡住许多二三线厂商良率和出货的“生死线”。
3. 序列测试的意义越来越大
单独做一次 DH1000，始终无法模拟项目地的真实情况。近几年的标准和第三方测试更看重序列测试的结果，例如 TC + DH、PID + DH、DH + ML 等，用多种应力叠加来更真实地还原项目地的严苛衰减。
03DH1000 主要考验组件的哪些性能？

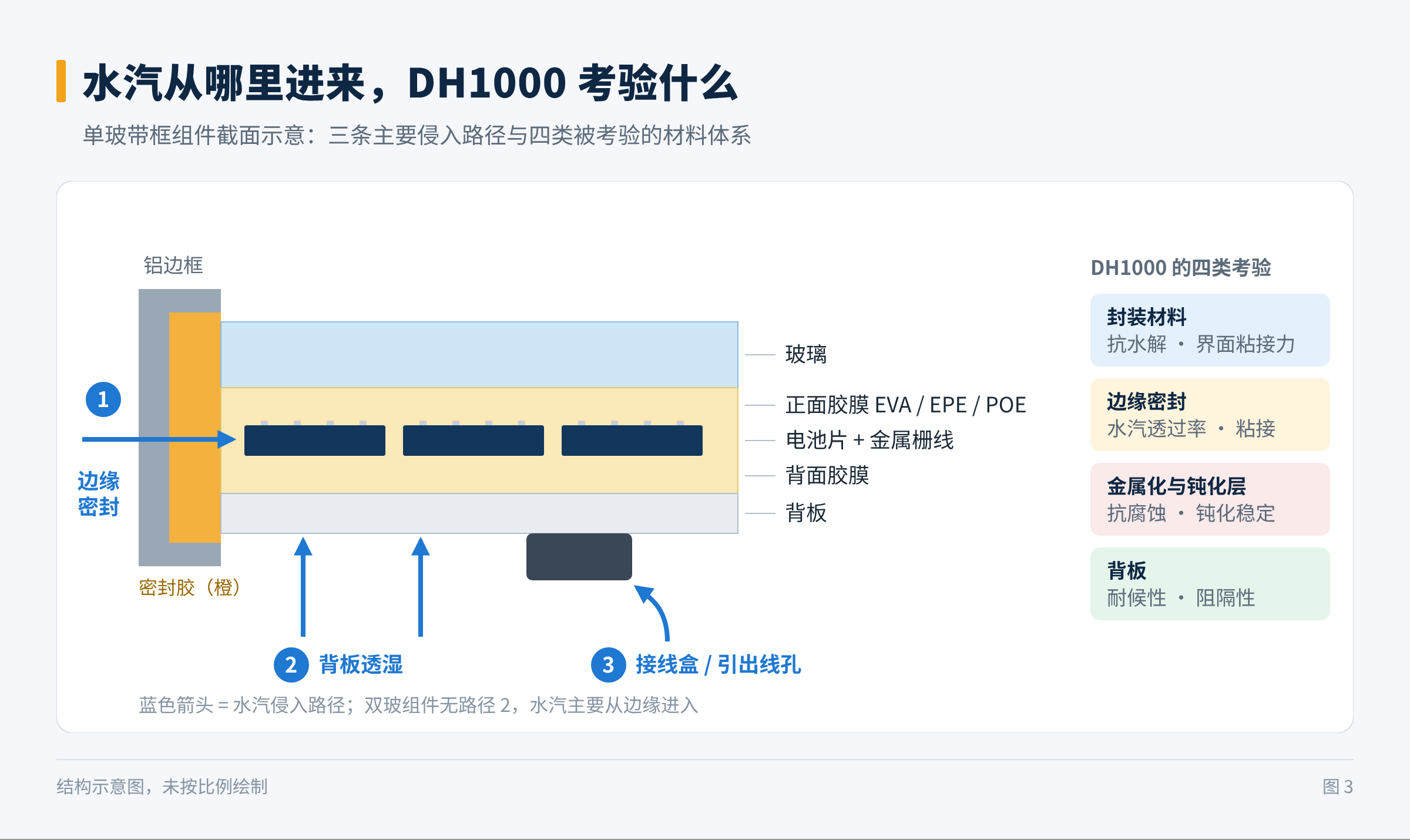

图3 水汽侵入路径与 DH1000 的四类考验
1. 封装材料的阻水能力与化学稳定性
- 抗水解性：考验胶膜（EVA、EPE、POE）在高温高湿下的水解程度。EVA 在这种环境下极易水解并产生醋酸；POE 相对稳定，但成本更高。
- 界面粘接力：水汽渗透会破坏玻璃/胶膜、胶膜/电池、胶膜/背板之间的化学键连接。粘接强度不足时，组件会出现大面积脱层。
2. 边缘密封系统的可靠性
对于带边框的组件，DH1000 是对硅胶、双面胶条或丁基胶等密封材料阻水性能的严峻考验。如果密封胶的水汽透过率过高，或者它与铝边框、玻璃之间的粘接在湿热下失效，水汽会迅速从组件边缘侵入。
3. 电池端金属化及钝化层的抗腐蚀性
- 金属栅线抗腐蚀性：考验正背面银浆、银铝浆在含游离离子和水分的环境下抵抗电化学腐蚀的能力，这正是 TOPCon 电池面临的主要挑战。
- 减反膜与钝化层稳定性：电池表面的氮化硅（SiNₓ）、氧化铝（Al₂O₃）在高温高湿下是否发生水解和脱氢，直接决定钝化效果能否维持。
4. 背板的耐候性与阻隔性
对单玻组件来说，背板是阻挡水汽的第一道防线。DH1000 会直接暴露劣质背板的弱点：变黄、脆化甚至开裂，随后水汽大量侵入。
04DH1000 的失效特征
1. 电性能衰减
| 参数 | 典型变化 | 说明 |
|---|---|---|
| FF | 明显下降 | 最具代表性的特征 |
| Rs | 明显上升 | 与 FF 下降相互对应 |
| Isc | 小幅下降 | 变化幅度相对较小 |
| Voc | 变化不明显 | 若出现轻度至中度下降，说明钝化层受损 |
| Pmax | 整体衰减 | 以上各项的综合结果 |
下面是一块 TOPCon 组件 DH1000 前后的实测数据：
| 阶段 | Pmax (W) | Isc (A) | Voc (V) | Ipm (A) | Vpm (V) | FF | Rs (Ω) | Rsh (Ω) |
|---|---|---|---|---|---|---|---|---|
| 初始 | 639.24 | 14.69 | 53.193 | 13.99 | 45.684 | 0.82 | 0.317 | 362.4 |
| DH1000 后 | 626.98 | 14.57 | 53.097 | 13.89 | 45.142 | 0.81 | 0.334 | 337.5 |
| 变化率 | −1.92 % | −0.78 % | −0.18 % | −0.74 % | −1.19 % | −0.97 % | +5.24 % | −6.89 % |

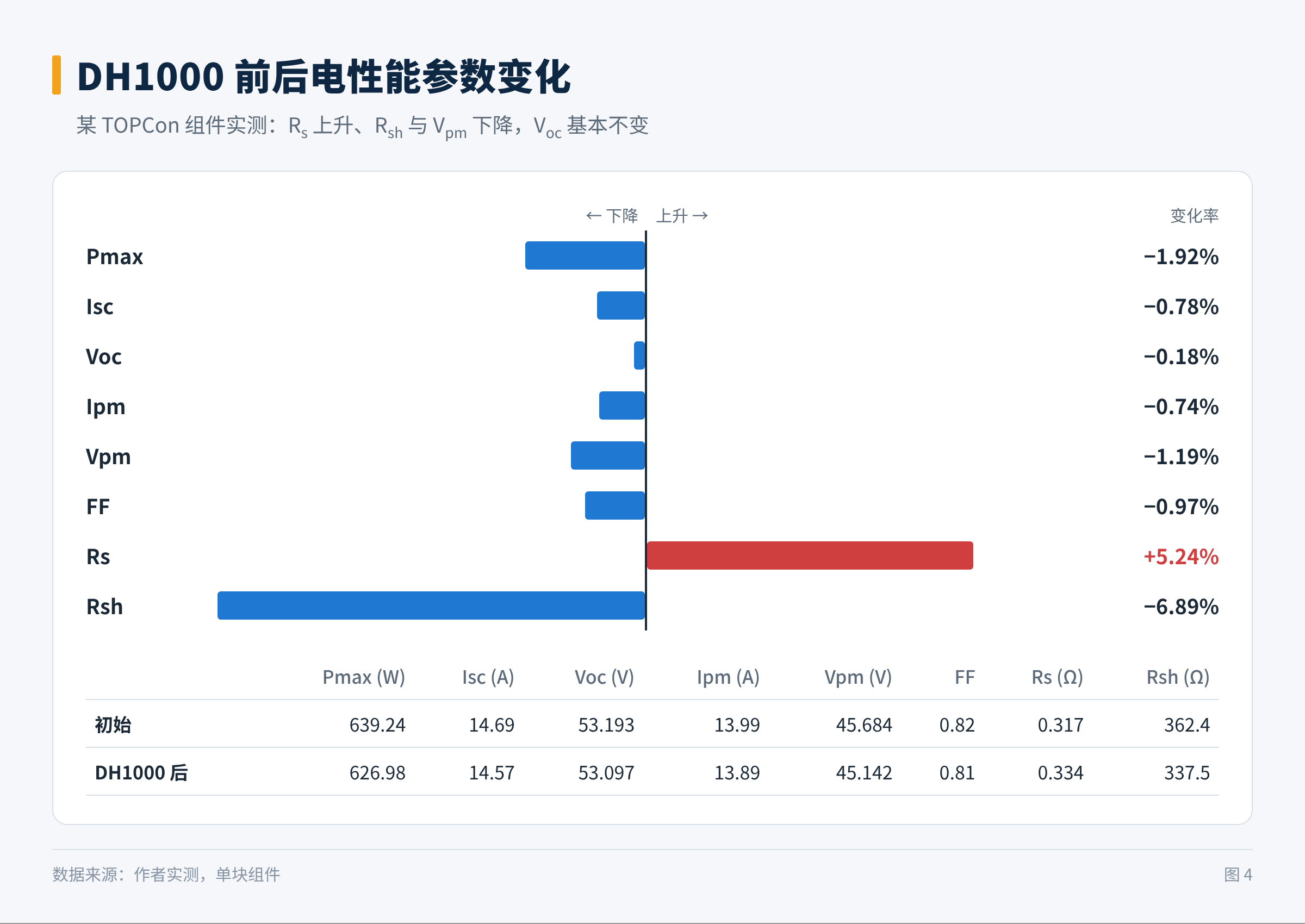

图4 DH1000 前后电性能参数变化
这块组件功率衰减 1.92 %，远在 5 % 的判定线以内，属于合格样品。但变化的方向已经很典型：Rs 上升 5.24 %，FF 和 Vpm 随之下降，而 Voc 几乎没动（−0.18 %）。
另外，Rsh 下降了 6.89 %，说明组件内部出现了一定的漏电通道（例如离子污染引起的局部漏电）；但 Rsh 仍在数百欧姆量级，对 FF 的影响远小于 Rs 的上升。
这块组件的损失主要来自串联电阻（金属化接触），而不是钝化。
2. EL 特征

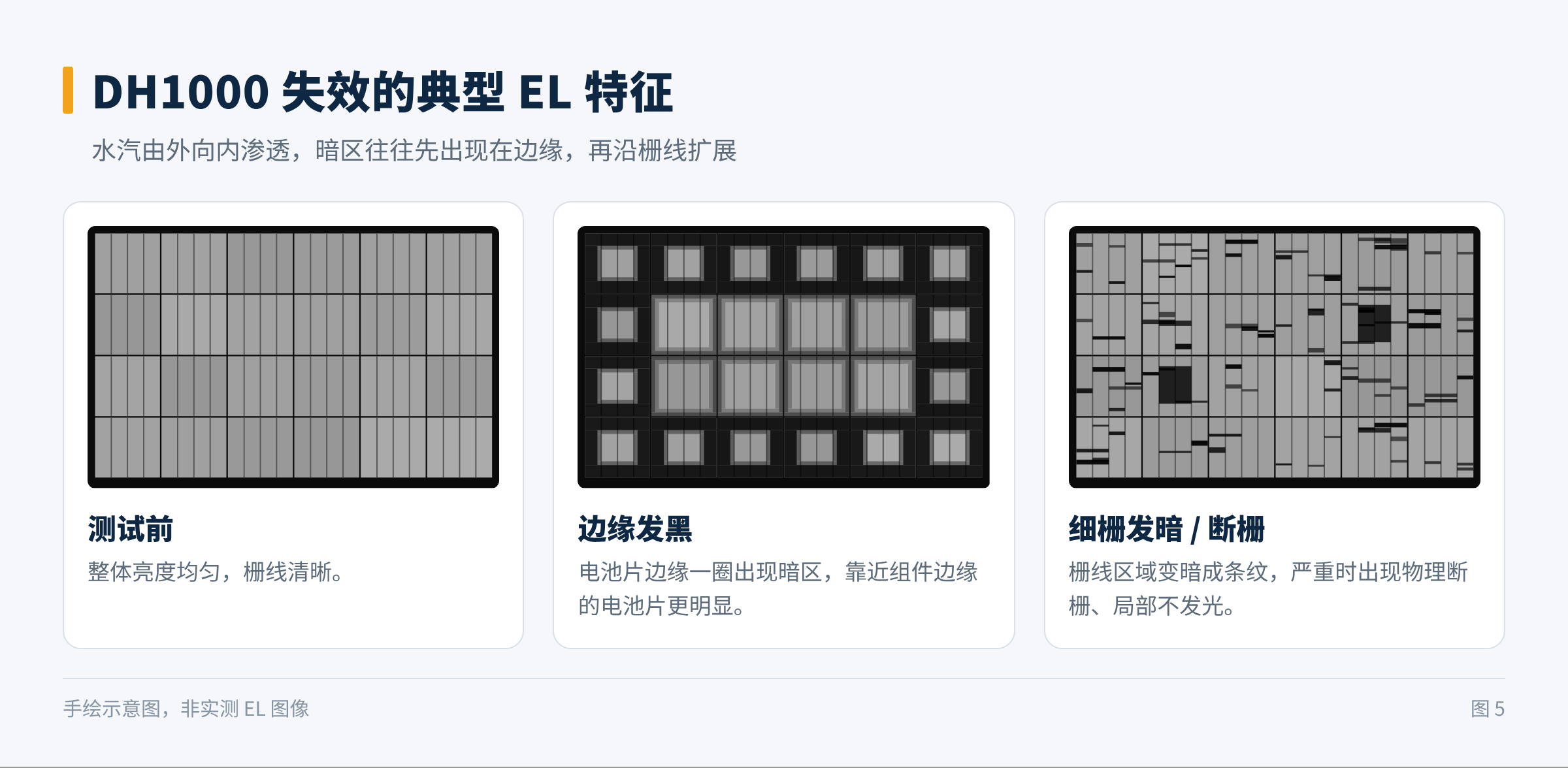

图5 DH1000 失效的典型 EL 特征（示意）
- 边缘发黑：水汽通常从组件边缘向内渗透，EL 图像上表现为电池片边缘一圈呈现暗区。
- 细栅发暗 / 断栅：正面栅线区域变暗，严重时可以观察到物理性断栅。
3. 外观（严重失效时才容易观察到）
- 栅线变色：电池片主栅或细栅出现腐蚀变色。
- 界面脱层：胶膜粘接界面出现脱层或气泡。
- 背板老化：单玻组件背板出现黄变、脆化等。
05DH1000 的主要失效机理（以 TOPCon 为例）
先看整条链路：
水汽渗透 → 胶膜微量释酸 → 正面银铝浆电偶腐蚀 / Al₂O₃ 钝化层脱氢 → Rs 增加 / 复合增加 → EL 出现黑边、黑片、局部暗区 → FF 下降 → 功率衰减

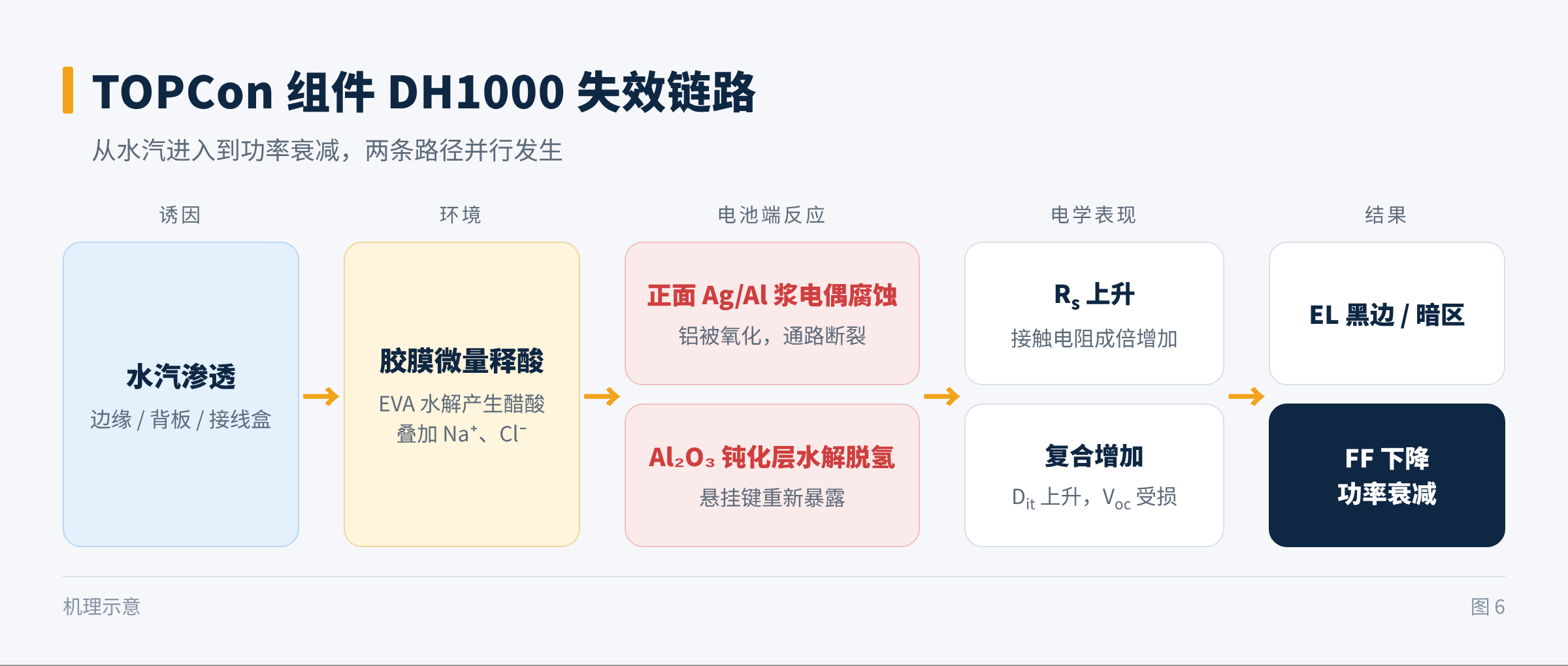

图6 TOPCon 组件 DH1000 失效链路
1. 正面 Ag/Al 浆料的电化学腐蚀（最核心的痛点）
TOPCon 电池正面通常是硼扩发射极（p⁺ 层）。为了穿透钝化层并形成良好的欧姆接触，正面长期以银铝浆为主。
- 电偶腐蚀：银和铝的电化学电位差异较大。高温高湿下，水汽穿过胶膜到达电池片表面，溶解了胶膜水解产生的微量游离酸（如醋酸）或外部杂质离子，在 Ag、Al 和硅的界面上形成微电池。
- 接触电阻剧增：较活泼的铝极易失去电子被氧化，生成絮状、绝缘的铝氧化物，金属晶粒之间的导电通路断裂，金属与硅基底的接触电阻（Rc）成倍增加。这直接对应宏观测试中 Rs 的升高和 FF 的下降。

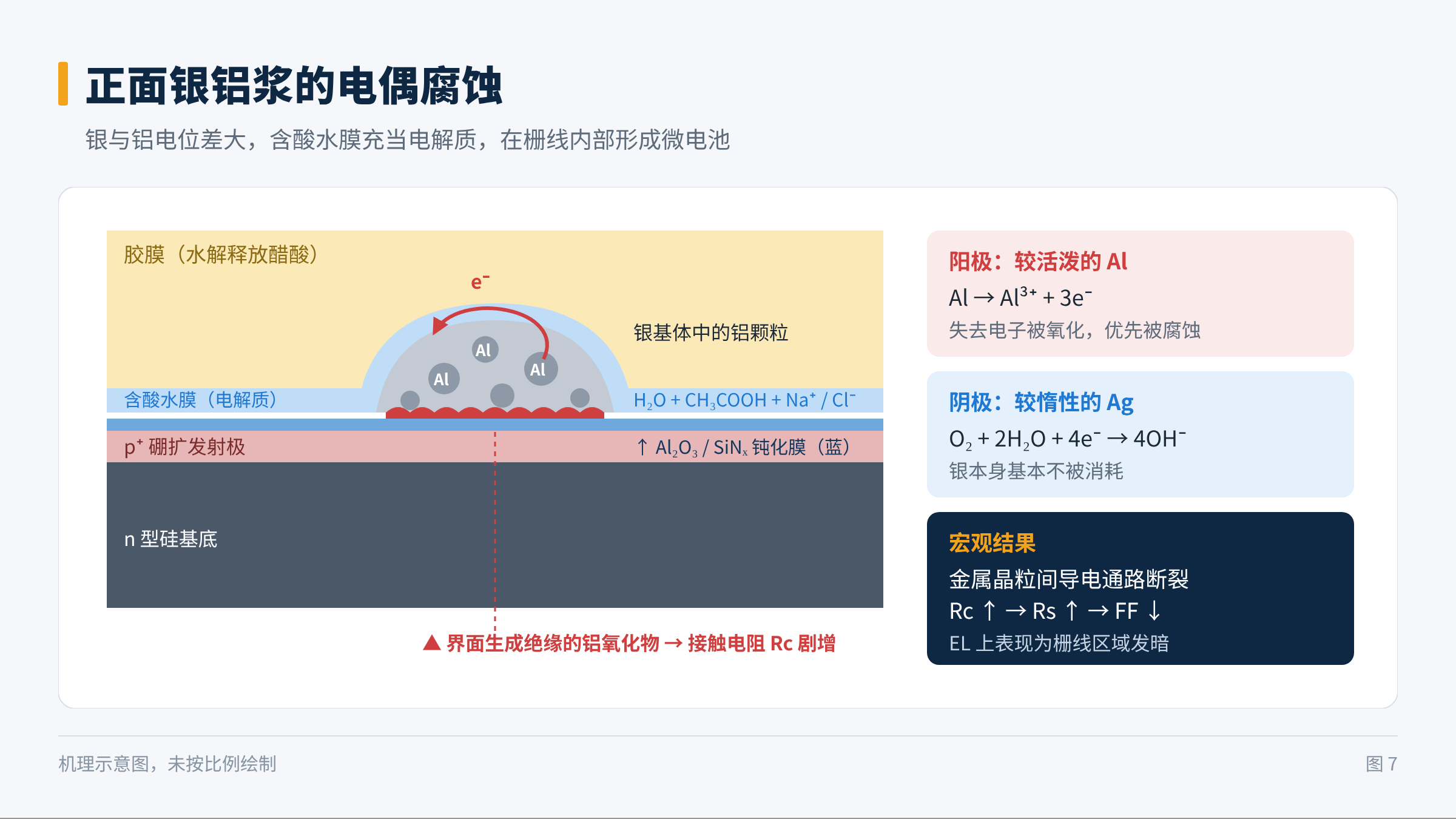

图7 正面银铝浆的电偶腐蚀示意
近两年行业导入激光增强接触（LECO）工艺并配合低铝或无铝银浆，很大程度上就是为了从源头削弱这一腐蚀通道。UNSW 与中来股份 2026 年的研究也显示：在与 EVA 封装组件内部相近的弱酸环境（pH 约 5）下，Ag/Al 接触的串联电阻和接触电阻率随酸度增加而上升，FF 损失成为功率损失的主因，与组件级 DH 结果吻合。
2. 钝化层的水解与脱氢
- 水汽入侵界面：TOPCon 背面的钝化接触结构非常致密，但正面的 Al₂O₃ 对水汽极为敏感，水汽渗入会使氧化铝层发生局部水解。
- 氢的逃逸与界面态增加：高温高湿会破坏制造过程中形成的 Si–H 键。脱氢后，原本被钝化的硅悬挂键重新暴露，界面缺陷态密度（Dit）上升，表面复合速率增加。
3. 离子污染物诱导的退化
离子污染物的来源主要有三类：
- 玻璃析出：Na⁺ 等；
- 流转带入：电池片流转过程中带入的 Ca²⁺、Cl⁻、含 S 离子等；
- 助焊剂残留。
在高温高湿环境下，这些离子容易形成电解质，一方面加速金属接触界面的腐蚀，另一方面增加钝化层界面的复合。
4. 封装材料的影响
在胶膜降本的搭配方案中，不可避免地会用到 EVA 或 EPE 胶膜。尤其是 EVA，在长时间高温高湿下极易水解产生醋酸。醋酸起的是“催化剂”的作用：它不仅加速上面提到的 Ag/Al 电偶腐蚀，还会腐蚀焊带、汇流条及其焊接界面。
06失效分析怎么做：一张流程图
真正拿到一块 DH1000 后衰减超标的组件，分析思路可以归纳为：先确认失效，再用 IV、EL 和外观初步判型，然后按失效模式有针对性地拆解定位，最后建立失效链路并做闭环验证。目标是分清问题出在封装、材料、工艺还是设计。

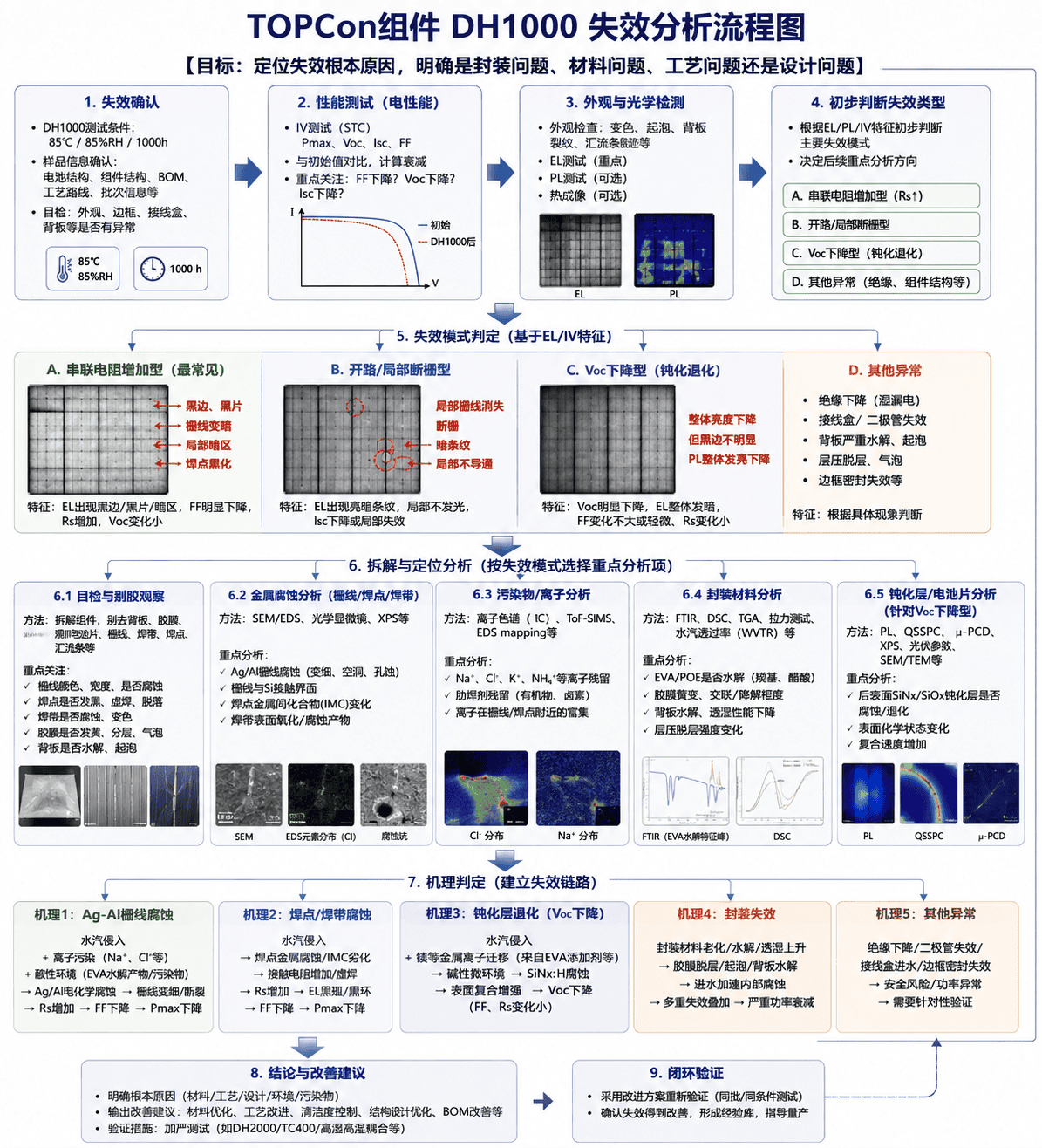

图8 TOPCon 组件 DH1000 失效分析流程图
07写在最后
DH1000 的条件很简单：85 ℃、85 % RH、1000 小时、开路。它之所以在 N 型时代重新变得重要，是因为电池正面金属化对水汽和酸性环境更敏感了。
判断一块组件的 DH 表现，可以抓住三个问题：
- 水汽从哪里进来：边缘密封、背板还是接线盒。
- 进来之后遇到什么：胶膜是否释酸，电池表面有没有离子残留。
- 电池端先坏哪里：Rs 上升指向金属化腐蚀，Voc 下降指向钝化退化。
如果你在实际测试中遇到过不一样的失效现象，欢迎与我们交流。
参考资料
- IEC 61215-1:2021 / IEC 61215-2:2021, Terrestrial photovoltaic (PV) modules – Design qualification and type approval（MQT 13 Damp Heat Test）
- IEC 61215:1993, Crystalline silicon terrestrial photovoltaic (PV) modules – Design qualification and type approval（第一版）
- IEC TS 63209-1:2021, Photovoltaic modules – Extended-stress testing – Part 1: Modules
- X. Wu 等, Bridging accelerated cell-level degradation to module-relevant failure mechanisms in TOPCon solar cells and modules, Chemical Engineering Journal, 2026
