一颗小小的 MC4，凭什么在光伏行业红了二十年？

本文要点

连接器的本职只有一件事：二十多年里守住接触电阻。MC4 靠多点并联接触、密封、锁扣和材料四道防线做到这一点，再叠加二十亿件级的现场数据和“同厂同型”规则，成了项目方眼里的确定性选项。

一块组件的物料清单里，连接器大概是最不起眼的一项：两颗黑色的塑料头，成本占比很低。可在不少海外项目的技术协议里，它偏偏被单独写上一行：连接器：Stäubli MC4（原装）。

硅片从 156 走到 210，电池从 BSF 换到 TOPCon、BC，组件功率翻了几倍，这颗 2004 年前后问世的连接器却基本还是原来的样子。今天我们聊聊它为什么能用二十年，客户又为什么点名要它。

01MC4 是谁

MC 是 Multi-Contact 的缩写，4 指插针直径 4 mm。Multi-Contact 是一家瑞士电连接器公司，1996 年推出光伏连接器 MC3；2002 年，史陶比尔（Stäubli）集团取得其控股权；随后 MC4 问世，2017 年 Multi-Contact 更名为史陶比尔电连接器（Stäubli Electrical Connectors）。

和 MC3 相比，MC4 改了两处：插针加粗到 4 mm，并增加了卡扣自锁结构。2008 年版美国国家电气规范（NEC）开始要求光伏连接器必须借助工具才能断开，带锁扣的 MC4 正好满足，此后迅速铺开。

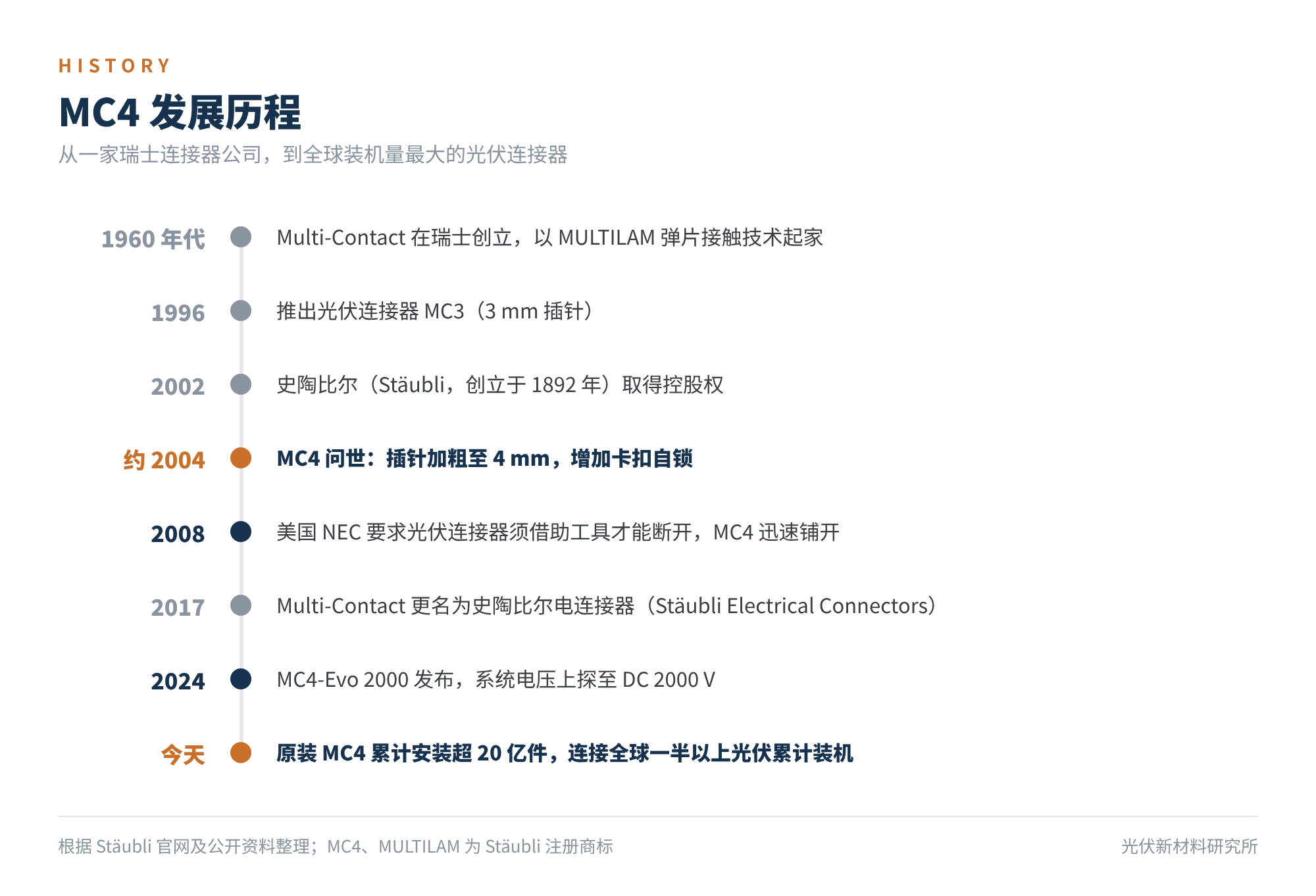

图1　MC4 发展历程

按史陶比尔官网的口径，原装 MC4 累计安装量已超过 20 亿件，连接了全球一半以上的光伏累计装机。

先厘清一个概念

“MC4”是史陶比尔的注册商标，指的是一款具体产品，并不是一类接口的统称。市面上的“MC4 兼容”“MC4 型”连接器，是其他厂家按相近外形生产的产品。这个区别后面还会用到。

02连接器只干一件事：守住接触电阻

连接器的失效形式很多，根子上大多是同一件事：接触电阻升高。

发热功率 P = I²R。按组串电流 15 A 算，接触电阻 0.2 mΩ 时，单个连接点发热约 0.045 W，可以忽略；升到 5 mΩ，发热约 1.1 W；升到 50 mΩ，就是约 11 W，全部集中在指甲盖大小的接触区里。

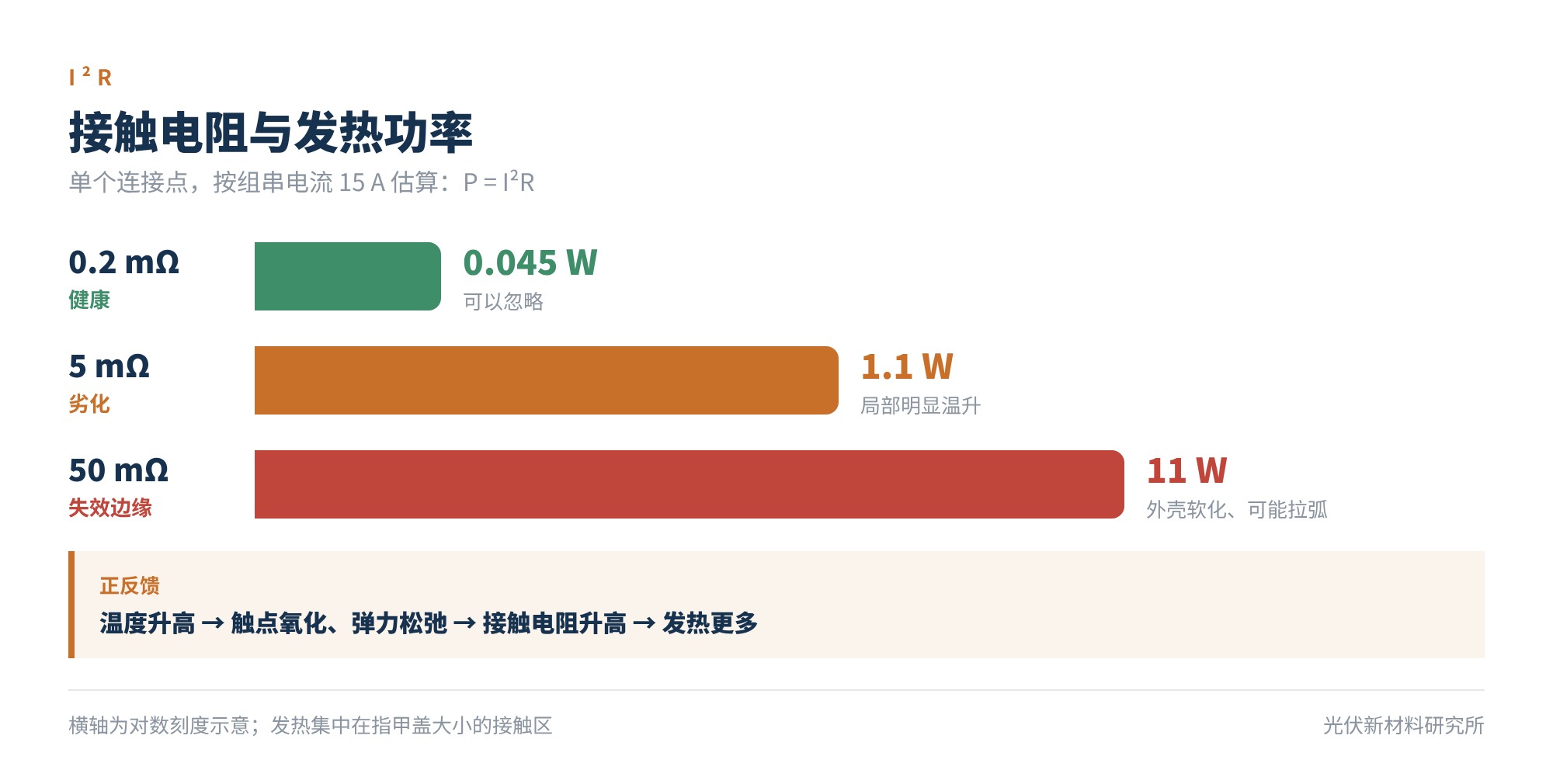

图2　接触电阻与发热功率（按 15 A 估算）

麻烦在于这是一个正反馈过程：温度升高，触点氧化加快、弹力松弛，接触电阻继续升高，发热更多，直到外壳熔化、产生直流电弧。直流电弧没有过零点，不会自己熄灭。

所以评价一颗连接器，要看的是它在户外经历二十多年的冷热循环、湿热、紫外和风振之后，接触电阻还能不能维持在出厂时的水平。

03MC4 的四道防线

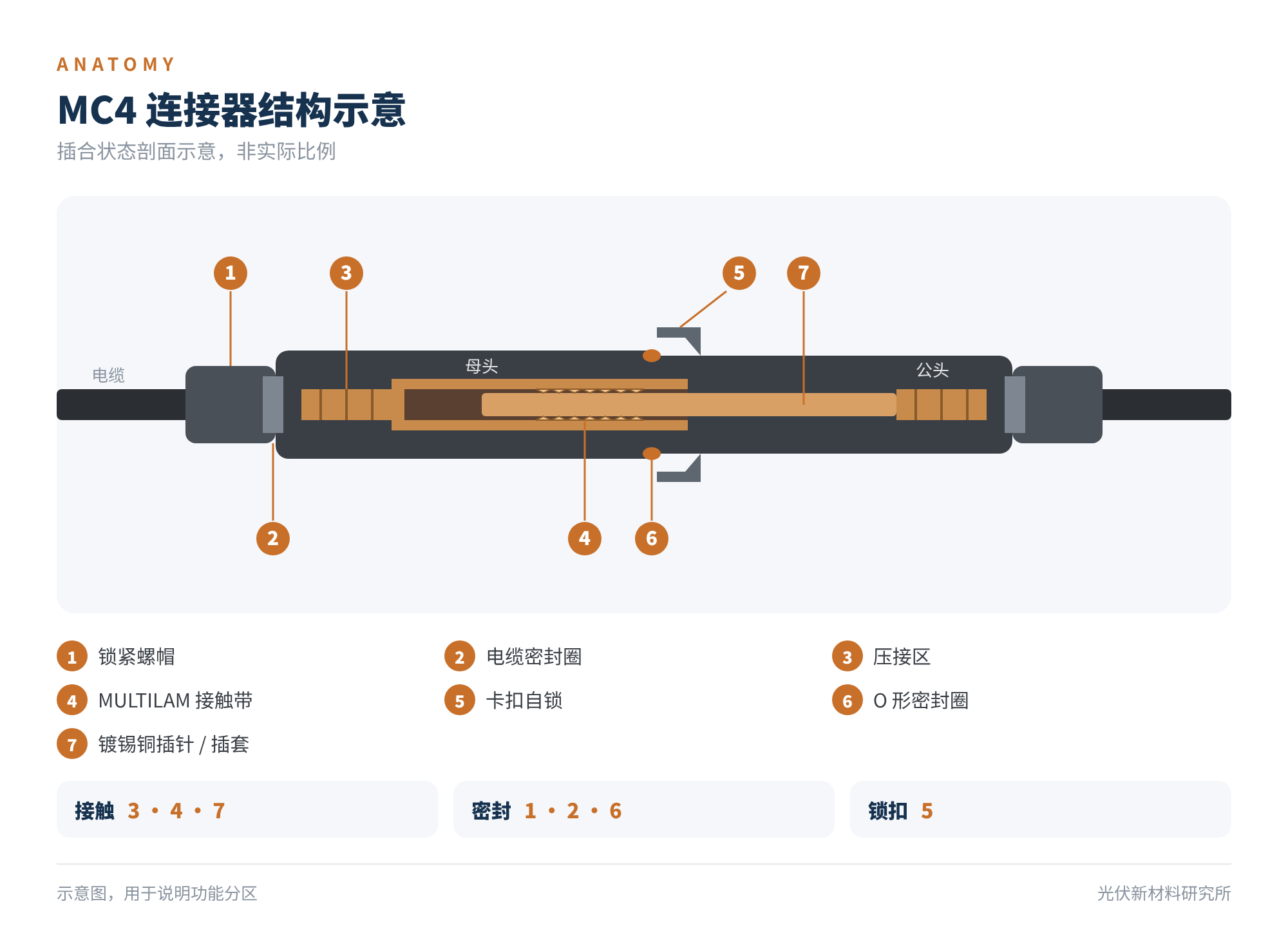

图3　MC4 连接器结构示意（非实际比例）

第一道：接触。MC4 的核心是 MULTILAM 接触带：在插套内壁嵌一圈冲压成百叶窗状的铜合金弹片，每一片弹片都与插针形成独立的接触点，彼此并联。

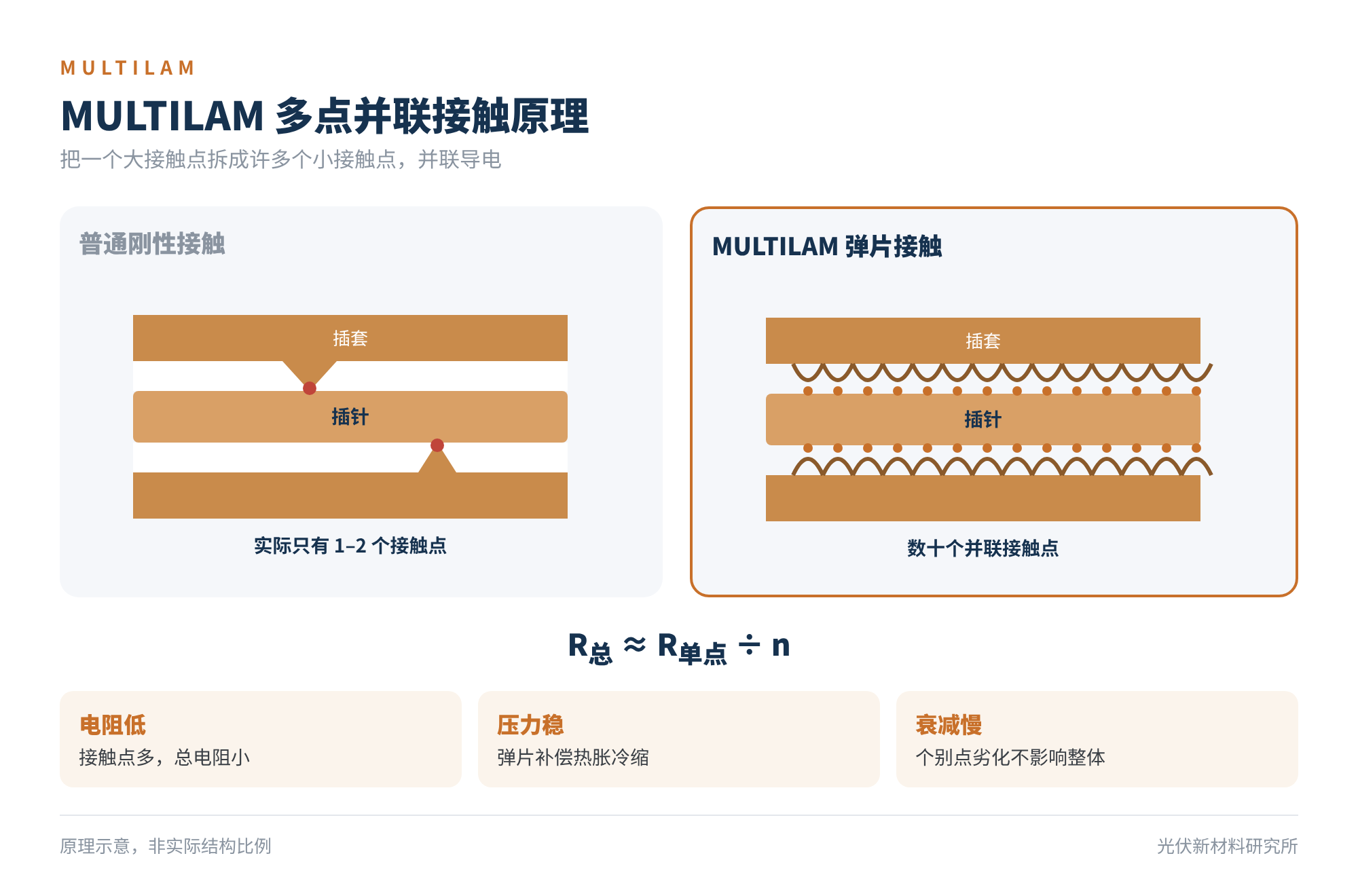

图4　MULTILAM 多点并联接触原理

并联带来三个好处。接触点多，总接触电阻就低，MC4-Evo 2 的标称值小于 0.2 mΩ；弹片始终保持弹力，热胀冷缩时接触压力不会丢；个别接触点劣化，其余通路照常导电，整体性能衰减得很慢。

第二道：密封。插合面有 O 形圈，电缆尾部有密封圈，由锁紧螺帽压紧，插合后达到 IP65 / IP68。水汽进不去，触点就不容易腐蚀。

第三道：锁扣。卡扣咬合后必须用专用工具才能解锁，风振和线缆拉扯都不会让它松脱，也防止误拔。

第四道：材料与端接。触点为镀锡铜，外壳为 PA（聚酰胺）工程塑料，阻燃等级 UL94-V0，并通过耐氨测试；电缆端采用压接端接。

项目	MC4-Evo 2 参数
额定电压	DC 1500 V（IEC / UL）
额定电流（IEC）	2.5 mm² 39 A；4 mm² 45 A；10 mm² 69 A
额定电流（UL）	最高 70 A（8 AWG）
接触电阻	< 0.2 mΩ
环境温度	−40 ~ +85 ℃
上限温度	115 ℃
防护等级	插合 IP65 / IP68（1 m，1 h）；未插合 IP2X
触点 / 绝缘材料	镀锡铜（MULTILAM）/ PA，UL94-V0
认证标准	IEC 62852、UL 6703、TÜV、JET；IEC TS 63126 Level 2
适用海拔	最高 5000 m

表1　MC4-Evo 2 主要参数（来源：Stäubli 产品手册，以最新版规格书为准）

值得一提的是，这款“老产品”也在跟着系统电压往上走。2024 年 9 月，史陶比尔推出 MC4-Evo 2000，最高系统电压 DC 2000 V、电流最高 70 A，外壳改用新的 PC 材料，压接仍沿用 Evo 2 的工具体系，为下一代 2000 V 光伏系统做准备。

04客户为什么点名要它

• 二十年的户外实绩。型式试验能筛掉差的产品，却证明不了一款产品能用 25 年。MC4 量产二十多年、累计二十亿件的现场运行记录，是新产品拿不出来的数据。投资方、银行和保险公司看重的“可融资性”，说的就是这个。
• “同厂同型”规则。这是最实际的原因。IEC 62852 以及 IEC 62548、IEC 60364-7-712 等安装标准，都要求相互插合的公母头出自同一厂家、同一型号（或经认证可互配）。组件在电站里要和逆变器、汇流箱、优化器、延长线对插，而不少设备出厂配的就是原装 MC4。组件端也用原装 MC4，整个直流侧就没有混插问题。
• 认证齐全，全球通行。IEC 与 UL 双 1500 V，TÜV、cULus、JET 等认证俱全。同一料号可以覆盖欧洲、北美、日本、澳洲等市场，组件厂不必为不同市场切换连接器。
• 一笔风险账。连接器价格不高，出了事损失很大。荷兰 TNO 2019 年发布的调查分析了 27 起屋顶光伏火灾（多数发生在 2018 年），约 70% 由连接器故障引起，尤其是混插；英国 BRE 2017 年调查的 58 起光伏相关火灾中，直流隔离开关和安装不良是最常见的已知原因。指定一个经过长期验证的型号，是成本最低的风险控制手段之一。

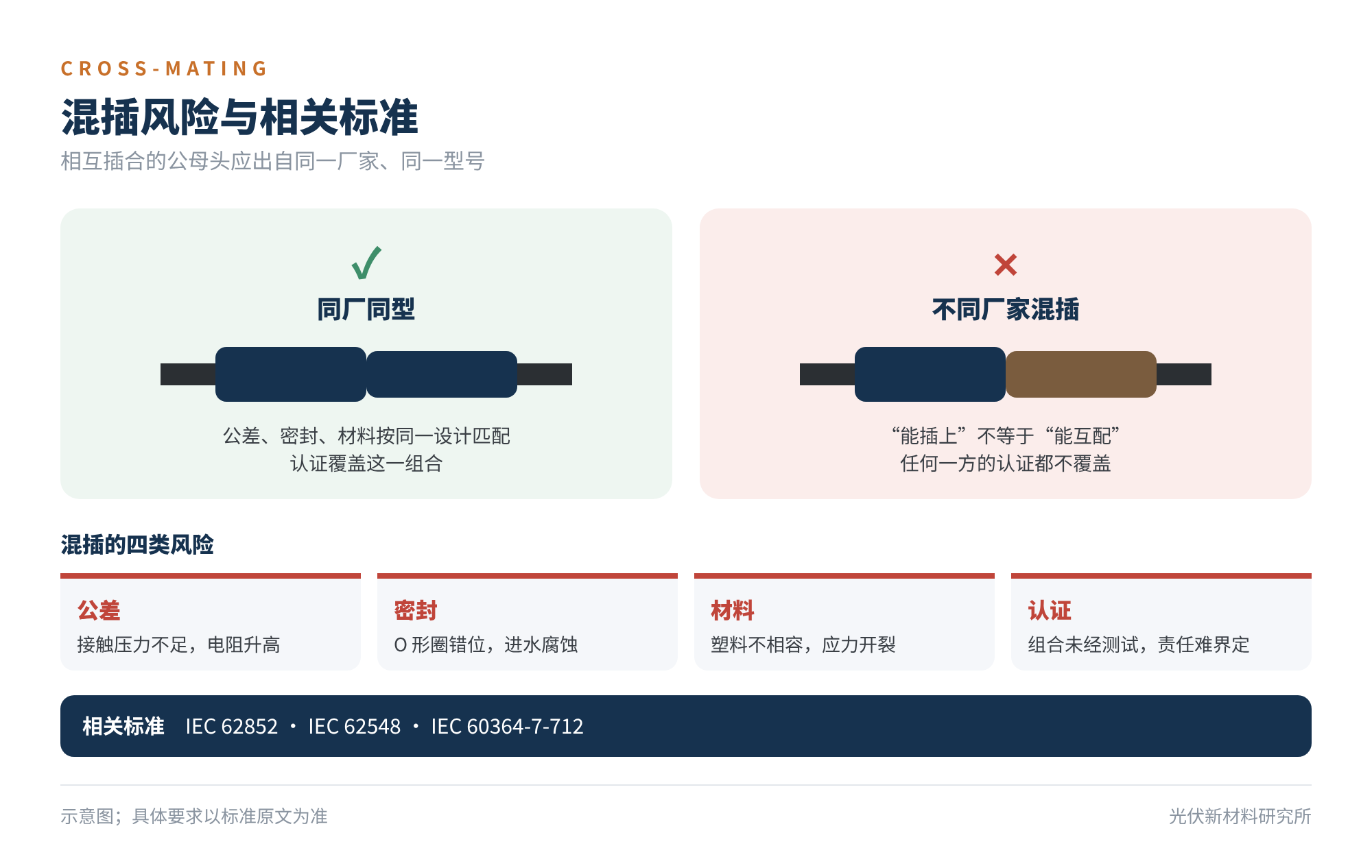

图5　混插风险与相关标准

“能插上”和“能互配”是两回事。不同厂家的公差、密封结构、塑料配方都不一样，混插后可能出现接触压力不足、密封失效、外壳应力开裂；认证也只对经过测试的组合有效，出了事故责任很难界定。所以组件的安装手册和规格书里，通常都会写明所用连接器的厂家和型号，安装方应据此选配对插头。

05用好它，比选对它更要紧

再好的连接器也经不起错误安装。现场最常见的问题，都出在下面几条上：

• 同厂同型，不混插。接逆变器、接延长线之前，先核对双方的连接器型号。
• 用原厂指定的压接钳和扭矩工具。现场压接是薄弱环节。PV Tech 的综述援引的研究认为，现场组装的连接器出现螺帽扭矩不足的概率，约为工厂预装件的 24 倍。
• 未插合的连接器戴好防尘帽。裸露数月，触点和密封面都会受损。
• 严禁带载插拔。直流拉弧会烧蚀触点。
• 减少反复插拔。同一综述援引的数据显示，插拔 10 次接触电阻升高约 10%，50 次升高约 30%。
• 不落地、不泡水、不受力。连接器应固定在支架或组件边框上，尾部线缆留一段直线，避免弯折应力。

这些经验也得到了新的现场数据印证。美国桑迪亚国家实验室（Sandia）2025 年在 Solar Energy 发表研究，拆检了来自 265 套屋顶系统的 6276 个连接器（2014–2017 年安装）。最常见的失效原因依次是线缆弯折半径过小（2.2%）、严重脏污（1.3%）和螺帽松动（1.1%）；电流越高，接触电阻和严重失效越多。

小结

Sandia 这批样本里，混插与非混插连接器之间并没有呈现明确的性能差异：有的混插组合表现尚可，有的则不行。这恰恰说明混插的问题在于“不可预测、无人背书”，而不在于“必然失效”。

06写在最后

MC4 并没有哪一项指标遥遥领先。国内连接器这些年进步很快，不少产品的型式试验数据并不逊色。

它的优势是三件事叠在一起：一个从接触物理出发的设计，二十年、二十亿件的现场数据，再加上“同厂同型”规则带来的生态效应。项目方指定它，买的是确定性。随着系统电压从 1500 V 向 2000 V 迈进，这种确定性只会更值钱。

一句话结论

连接器的可靠性，一半在选型，一半在安装。

你们的项目里是否遇到过连接器烧蚀或混插问题？欢迎与我们交流。

计算说明：① 发热按 P = I²R 计算，组串电流取 15 A，对象为单个连接点，未考虑散热和温升对电阻的反馈；② 参数表取自 MC4-Evo 2 产品手册，不同截面、不同版本数值略有差异，以最新版规格书为准；③ 本文为技术科普，不构成采购建议；文中配图均为原理示意图；MC4、MULTILAM 为 Stäubli 的注册商标。

参考资料

1. Stäubli 官网：Original MC4 / 光伏组件制造商页面；Cross-connection 专题
2. Stäubli：MC4-Evo 2 产品手册（11014101）；MC4-Evo 2000 产品手册（11014087）
3. TaiyangNews：Staubli's Latest PV Connectors For DC Side Installation，2024 年 10 月
4. IEC 62852:2014+AMD1:2020；IEC 62548；IEC 60364-7-712；IEC TS 63126
5. pv magazine：Cross-mating of connectors was chief cause of Netherlands PV fires，2019 年 4 月（TNO 报告）
6. Energy Voice：Poor installation to blame for solar PV fires, says government report（BRE 报告）
7. PV Tech：The illusion of simplicity: Why PV DC connector failures remain a persistent challenge
8. pv magazine USA：Common failure mechanisms for solar connectors，2025 年 9 月（Sandia，Solar Energy）
9. Wikipedia：Stäubli（公司沿革）
