复合边框下海之后，真正的考验不是盐雾，而是槽口“慢慢张开”
01 为什么复合边框会被推上海
海上光伏面临的是“三高三强”的环境：高温、高湿、高盐雾，强风、强浪、强降水。在这种场景下，铝边框的两个痛点被放大：一是盐雾腐蚀和电偶腐蚀，二是金属边框必须接地，系统负偏压下的 PID 风险也更高。
玻纤增强复合材料（GFRP）边框正好对着这两点：树脂基体本身不导电，可以免接地、降低 PID 风险；不存在金属腐蚀，盐雾试验成绩普遍漂亮。头部材料商的聚氨酯复材边框，配套组件出货已经以 GW 计，中国光伏行业协会也在 2024 年发布了团体标准 T/CPIA 0081—2024。
但有一个前提常被忽略：铝是金属，复材是高分子。金属在设计载荷下基本是弹性的，卸载就回来；高分子是粘弹性材料，载荷挂得越久、温度越高、含水越多，它就“走”得越多，而且一部分不再回来。海上恰好把这三个条件都给齐了。
02 水进来以后，做了三件事
复合材料吸湿大体遵循 Fick 扩散：前期快、后期慢，最终趋于饱和。温度对吸湿速率影响极大——有研究对玻纤/聚酯体系对比，40 ℃浸水的吸湿量约为 20 ℃/50%RH 条件下的 6 倍以上。水分进入后，主要做三件事（见图2）：

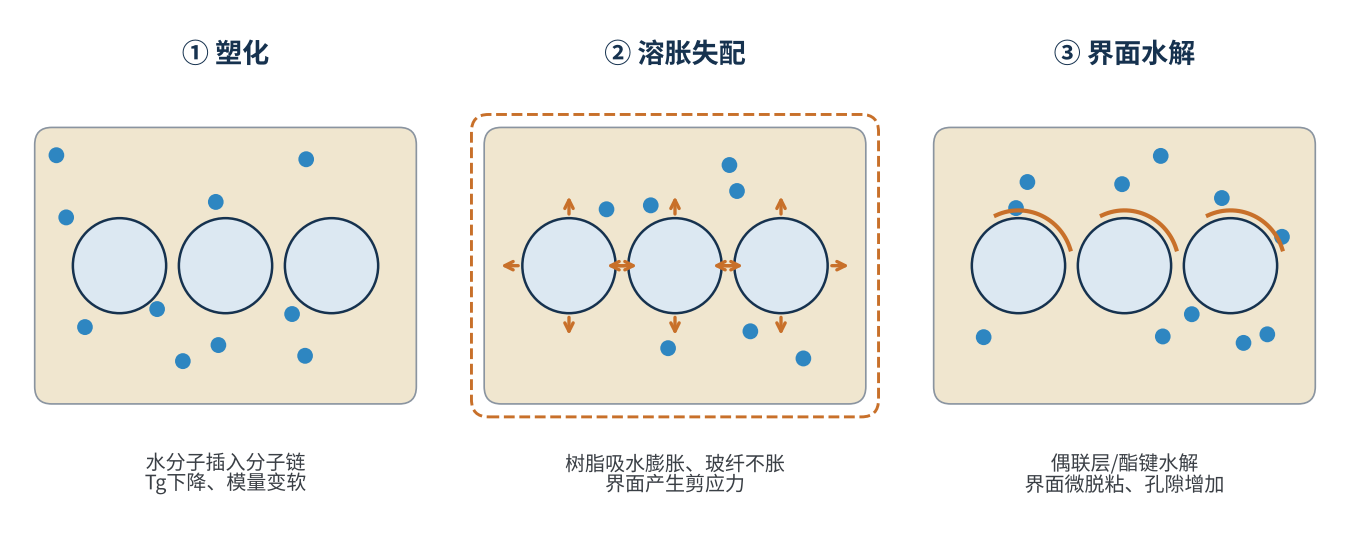

图2 水分进入复合材料后的三种作用（示意）
- 塑化：水分子插入高分子网络，玻璃化转变温度 Tg 下降、基体变软。夏季海面上组件背侧温度并不低，Tg 余量被吃掉，蠕变速率会明显上升。
- 溶胀失配：树脂吸水膨胀，玻纤几乎不胀，两者之间产生持续的界面剪应力。干湿交替时，这个应力反复加卸，相当于给界面做“疲劳”。
- 界面水解：玻纤表面偶联层、树脂中的酯键或氨酯键可能发生水解，界面结合力下降，出现微脱粘和孔隙，给水分开出更快的通道。
盐分的作用常被误读。多项研究发现，海水的饱和吸湿率反而低于纯水（例如一组 GFRP 试验中约 1.5% 对 1.8%），但在相同含水量下，两者的力学损失相当；而升温会显著加剧海水中的界面劣化——有文献综述指出，60 ℃海水中约 1300 h 后界面剪切强度损失可达约 75%，高于 40 ℃时的约 69%。所以“盐雾等级高”不等于“湿热下界面不退化”，这是两件事。
吸湿对复合边框的伤害主要不在表面，而在玻纤与树脂的界面；而且吸湿初期的影响最大，常规的短时测试往往正好错过最关键的阶段。
03 槽口为什么会“慢慢张开”
边框通过槽口夹持层压件，靠的是槽口翼缘（A 面一侧）和胶层对玻璃边缘的持续夹紧。组件在风压、雪压、波浪引起的平台晃动下会弯曲，玻璃边缘在槽内转动，给翼缘一个向外的撬开力；层压件和边框热胀冷缩不同步，也会反复挤压槽口（见图1）。

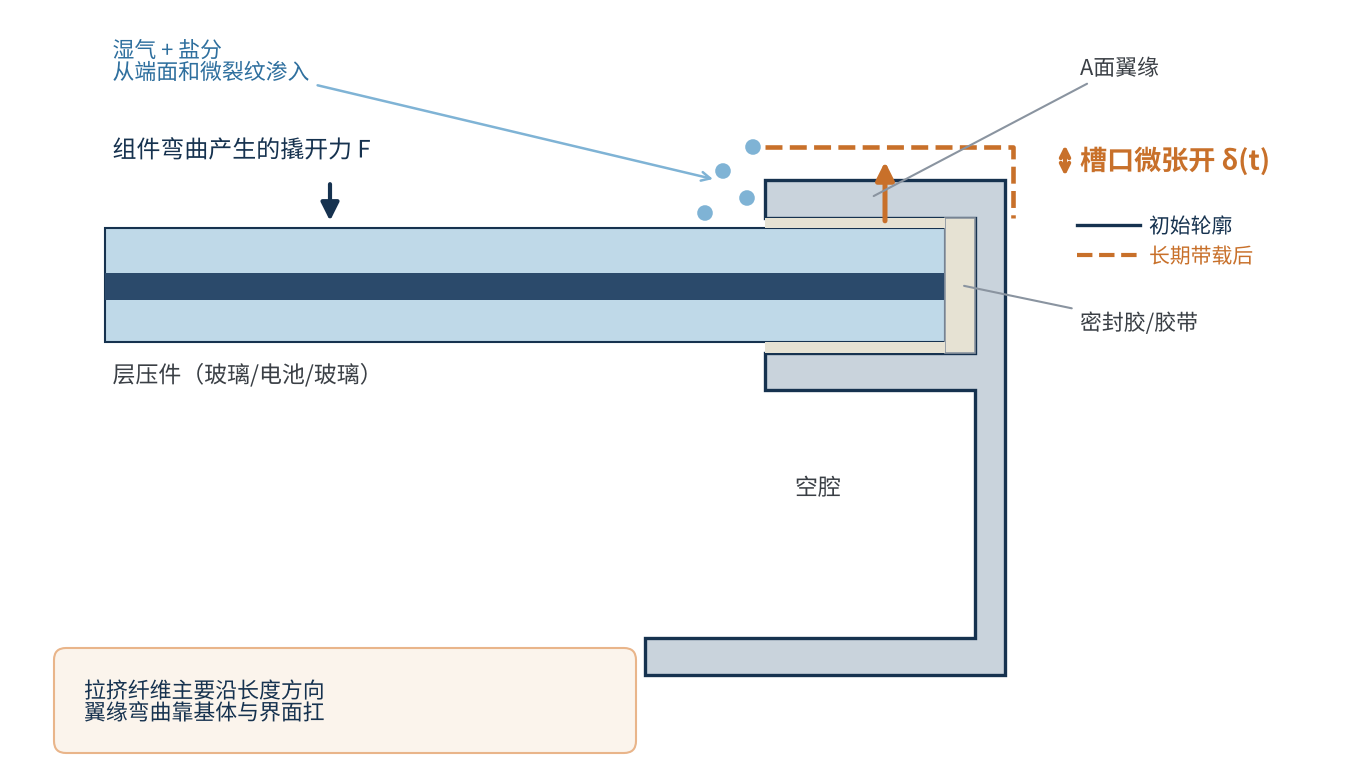

图1 复合边框槽口受力与“微张开”示意
关键在于纤维方向。拉挤型材的纤维主要沿长度方向排布，长度方向的拉伸、弯曲强度很高；但槽口翼缘“往外掰”这个动作，主要靠横向性能和层间剪切来扛，而这恰恰是由基体和界面主导、也最怕湿的方向。
于是形成一个正反馈：界面微脱粘 → 横向刚度下降 → 同样的撬开力下变形更大 → 胶层被拉松、夹紧力下降 → 水分更容易沿缝进入 → 界面进一步退化。叠加干湿循环还会出现“机械-吸湿蠕变”，即湿度波动本身会加快蠕变。最终表现就是槽口的不可逆微张开 δ(t)，夹持力随时间衰减。
工程上常用 Findley 幂律描述这类蠕变：ε(t) = ε₀ + m·tⁿ，其中 ε₀ 为瞬时应变，m、n 为与材料、温度、湿度和应力水平相关的拟合参数。土木领域对拉挤 GFRP 构件的研究显示，用该模型外推 50 年，有效模量可能下降约 30%。这些数据来自柱、梁等结构件，不能直接套到边框上，但足以说明：几十年尺度的粘弹性松弛不是小量。
槽口张开不是某一天突然断裂，而是“界面退化 + 粘弹性蠕变 + 胶层松弛”三者叠加的慢过程，危险在于它在出厂测试里几乎看不出来。
04 现行标准考了什么，没考什么
T/CPIA 0081—2024 是目前国内针对复合边框最系统的标准，覆盖了基础力学、多种环境老化和整件机械载荷。与本文相关的要求摘录如下：
| 项目 | 初始要求 | 老化后要求 | 老化方式 |
|---|---|---|---|
| 角码拉拔力 | ≥300 N | ≥200 N | 紫外、紫外湿热1000 h、紫外湿冻10次、紫外热循环200次、盐雾7级、氨气20次 |
| 层间剪切强度 | ≥45 MPa | ≥40 MPa | 同上 |
| 弯曲强度 | ≥850 MPa | ≥600 MPa | 同上 |
| 整件机械载荷 | 静载、动载、−20 ℃低温载荷 | 综合老化后静载 | 紫外湿热或紫外湿冻后再做静载 |
数据来源：T/CPIA 0081—2024 表4、表5、表6，盐雾按 IEC 61701，单次周期不少于30天
这套要求对“材料别太差”很有约束力，但对槽口长期张开，存在四个结构性空白：
- 先老化、后加载：所有老化项目都是卸载状态下老化，取出后再测一次强度。真实工况是湿热和持续载荷同时作用，两者的耦合效应没有被考到。
- 测的是角码，不是槽口：标准中的拉拔力是两根短边经角码组装后拉脱角码的力，反映角部连接，并不直接反映层压件被槽口夹持的保持力。
- 缺横向与湿态指标：弯曲、拉伸都是沿 B 面纵向取样，没有横向（90°）性能及其湿态保留率要求，而槽口翼缘恰恰靠横向扛。
- 缺时间维度：1000 h 湿热、30 天盐雾和海上 25 年之间没有建立等效关系，标准给出的是“几个时间点”，不是一条曲线。
通过 T/CPIA 0081 说明材料合格，不说明槽口在海上能稳定夹持 25 年；后者需要单独评估。
05 怎么评估 25 年拔脱力衰减曲线
我们的建议是把问题从“老化后剩多少强度”改写成“带载状态下保持力随时间怎么变”，按五步走（见图4）：

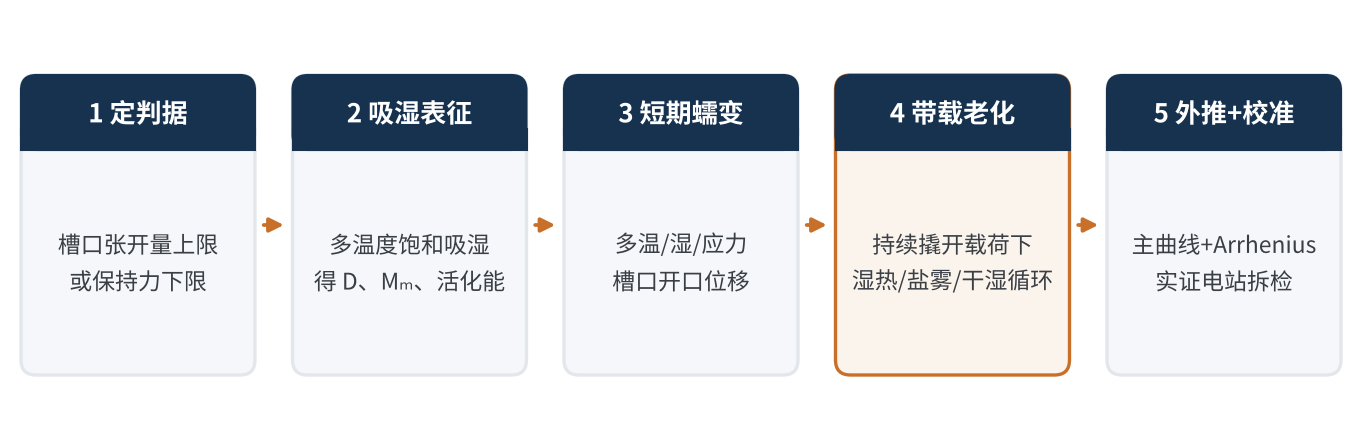

图4 复合边框槽口长期保持力评估流程
- 定判据：先定义什么叫失效。可以是槽口张开量上限（以胶层压缩量和密封要求反推），也可以是层压件拔脱力保持率下限，并与组件机械载荷设计值挂钩。
- 吸湿表征：参照 ASTM D5229，在至少三个温度下做纯水和人工海水浸泡，测扩散系数 D、饱和吸湿率和活化能，再结合现场温湿度推算边框的平衡含水率。
- 短期蠕变：用专门夹具对整段边框施加槽口撬开载荷，在多个温度、湿度和应力水平下测开口位移（可参照 ASTM D2990 的持续载荷做法），用时-温-湿叠加构建主曲线，以 Findley 等模型拟合。
- 带载老化：在持续撬开载荷下进行湿热、盐雾和干湿循环，按时间节点取样测层压件拔脱力和开口量，得到保持率 R(t)，这是现行标准最缺的一环。
- 外推与校准：用 Arrhenius 关系把加速条件映射到海上温湿谱，给出 25 年曲线和置信区间；再用实证电站定期拆检的边框数据校准模型。
图3 是我们按文献规律画的示意曲线：干燥无载时衰减很缓；高湿高盐会让保持力在前一两年快速掉一截；如果再叠加持续撬开载荷，曲线斜率在中后期持续偏大，可能在服役中后期跌破参考线。常规认证试验只覆盖了曲线最前端的一小段。

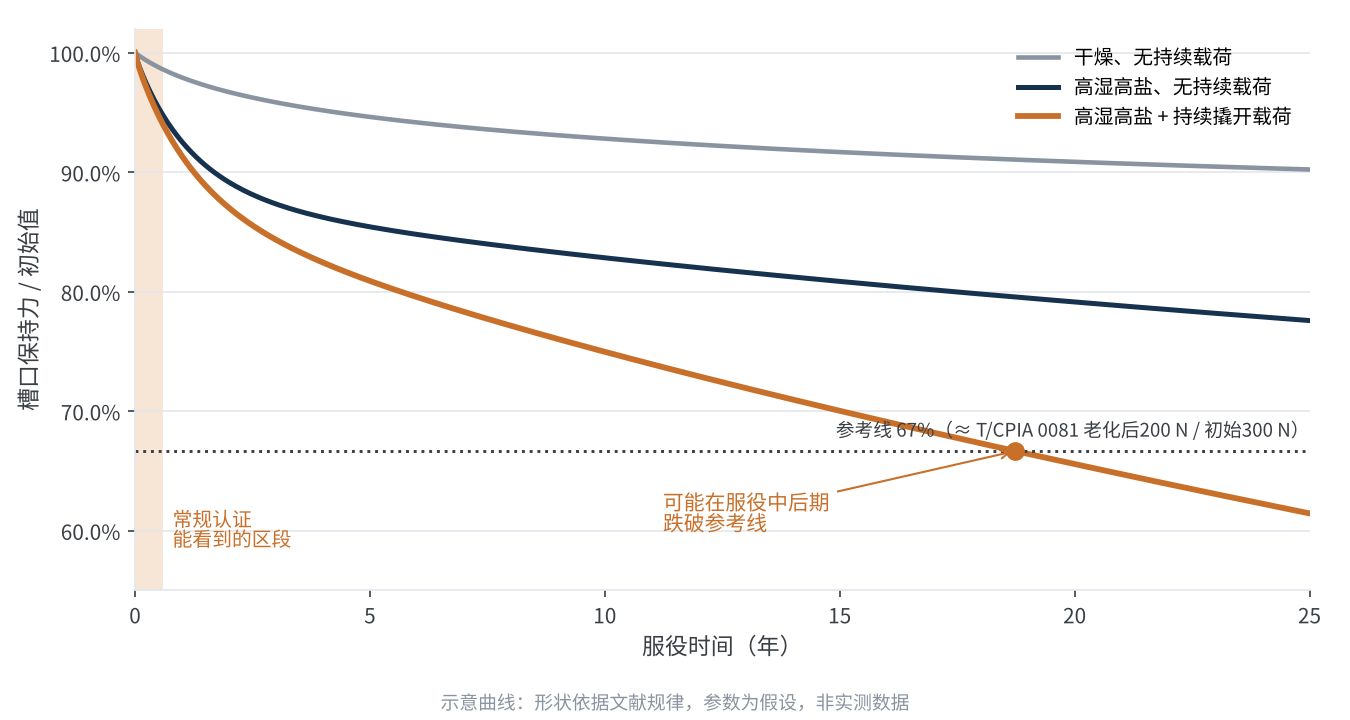

图3 槽口保持力随服役时间的衰减示意（非实测数据）
06 给组件设计与采购方的几点建议
- 要横向数据：向供应商索要横向弯曲强度、短梁剪切强度的初始值和湿态（饱和吸湿后）保留率，而不只是纵向强度和盐雾报告。
- 看树脂与界面：同为玻纤复材，树脂体系差异很大。有研究对比发现，聚氨酯类基体与玻纤的界面致密度优于乙烯基树脂，改性后还能进一步提升；选型时应关注界面和耐水解设计。
- 槽口结构留余量：适当加大夹持深度和翼缘厚度，增加倒扣、卡筋等机械互锁结构，不要只靠翼缘弹性夹紧。
- 胶层做补偿：选择压缩永久变形小、回弹好的密封胶或胶带，用胶层的弹性去补偿槽口的缓慢张开。
- 要求带载老化数据：海上项目招标时，把“持续载荷下湿热/盐雾后的槽口保持力”列为技术条款，并保留现场抽样拆检的约定。
07 写在最后
复合边框不是不能下海，它在绝缘、防腐和低碳上的优势是真实的。问题在于，我们还在用评价铝边框的那把尺子去量它：盐雾几级、老化后强度多少。对高分子材料来说，更该问的是：在海上的湿、盐和持续载荷下，25 年后槽口还卡得住吗？
这个问题目前没有标准答案，需要材料商、组件厂、检测机构和电站业主一起补上“带载长期数据”这块拼图。下一篇，我们接着聊复合边框在海上的另一个受力点：压块安装处的局部蠕变与扭矩松弛。
- 图3 为示意曲线，用于说明不同工况下衰减趋势的差异，形状参考文献中“吸湿初期快速劣化 + 长期幂律蠕变”的规律，参数为假设值，不代表任何具体产品的实测结果。
- 参考线 67% 取自 T/CPIA 0081—2024 中角码拉拔力老化后要求（200 N）与初始要求（300 N）之比，仅作比较参照，并非标准规定的寿命判据。
- 文中吸湿率、界面剪切强度损失、50 年模量下降等数据均来自土木、海洋等领域的 GFRP 研究，材料体系与边框不完全相同，仅用于说明量级与趋势。
参考资料
- 中国光伏行业协会. T/CPIA 0081—2024 光伏组件用玻纤增强复合材料边框[S]. 2024.
- 天合光能. 海上光伏组件白皮书[R]. 2026.
- Yang S, et al. Effect of Different Environmental Conditions on Durabilities of Polyester- and Vinylester-Based GFRP Pultruded Profiles[J]. Frontiers in Materials, 2022, 9: 862872.
- Mourad A-H I, et al. Effect of seawater and warm environment on glass/epoxy and glass/polyurethane composites[J]. Applied Composite Materials, 2010, 17(5): 557–573.
- Effect of moisture absorption on the fiber/matrix interface of pultruded GFRP composites in hygrothermal environments[J]. Journal of Materials Science, 2018. doi:10.1007/s10853-018-2944-6.
- Effect of Moisture Absorption on the Tensile and Flexural Properties of Glass Fiber Reinforced Composite Materials[C]. ASME IMECE, Paper 69865.
- Liao K, Schultheisz C R, Hunston D L, Brinson L C. Environmental Fatigue of Pultruded Glass-Fiber-Reinforced Composites[C]. ASTM STP, 1998: 217–234.
- Time-Dependent Deformation of Pultruded Fiber Reinforced Polymer Composite Columns[J]. Journal of Composites for Construction, 2003, 7(4): 356–362.
- 刘毅, 黄艳萍, 邹正阳, 李阳. 不同树脂基体对玻璃纤维增强复合材料边框力学性能的影响[J]. 塑料科技, 2025, 53(10): 66–70.
- ASTM D5229/D5229M 聚合物基复合材料吸湿性能与平衡状态调节试验方法；ASTM D2990 塑料拉伸、压缩、弯曲蠕变试验方法.
- IEC 61215-2:2021；IEC 61701 光伏组件盐雾腐蚀试验.
十余年光伏研发与技术团队｜硬核专业知识分享
材料 · 可靠性 · 失效分析 · 标准认证 · 产品 · 工艺
AI+光伏探索交流，欢迎合作
声明：
1. 原创内容仅代表作者个人观点，仅供参考，不构成投资建议。
2. 转载及引用内容均注明出处，尊重原创。
3. 部分内容含AI辅助（图表生成、数据检索、概念说明等），核心框架与重点内容由本技术团队撰写，并经人工审核。
4. 如有不实或侵权，请留言或联系我们处理
