接线盒里的“保命符”：一文看懂光伏旁路二极管
130、150、180，沟槽、平面……光伏人挂在嘴边的这些词，到底在说什么？
旁路二极管在组件成本里几乎可以忽略不计，却守着组件的安全底线。本文讲清它干什么、为什么几乎都用肖特基、规格书该看哪几个参数，并把“130 沟槽”“180 平面”这些黑话翻译成大白话。
翻到光伏组件背面，你会看到一个（或三个）小黑盒——接线盒。它是组件对外输出电流的“出口”，而盒子里真正的主角，是几颗比绿豆还小的芯片：旁路二极管。
它在一块组件的成本里几乎可以忽略不计，却守着组件的安全底线。这篇文章我们用大白话把它讲清楚，顺便翻译一下光伏人常说的“130 沟槽”“180 平面”到底是什么意思。
01它是干什么的：给电流修一条“应急匝道”
组件里的电池片是一片接一片串联起来的，像一条单车道公路：电流必须依次穿过每一片电池。
问题来了。如果其中一片被树叶、鸟粪、积灰或前排阴影挡住，它自己发不出那么大的电流，却仍被其他电池“推”着过电流。这时它不再是电源，而是变成了一个被反向加压的负载，把别的电池发出来的电变成热。这就是热斑：轻则功率衰减，重则烧穿背板、玻璃炸裂，甚至起火。
解决办法，是给每一串电池并联一只二极管：
- 正常发电时：二极管两端是反向电压，它处于“截止”状态，几乎不耗电；
- 某片电池被遮挡时：这一串的电压反转，二极管自动导通，电流从它身上绕过去。

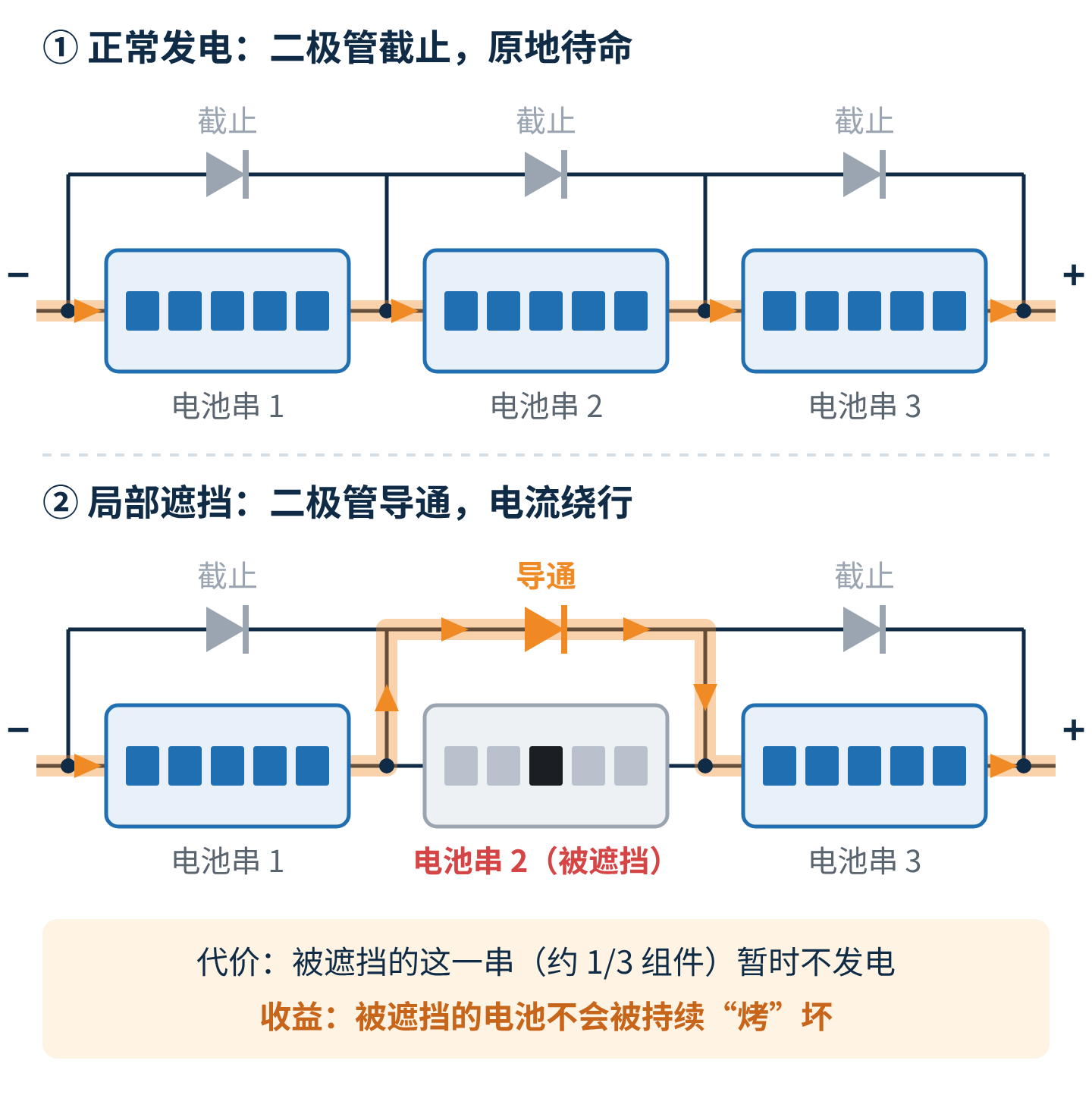

图1 旁路二极管的工作原理
常规组件一般有 3 只旁路二极管，各管约 1/3 的电池。所以一片叶子挡住一片电池，最坏的结果是这 1/3 暂时“下线”，而不是整块组件、乃至整串组件一起被拖垮。
① 旁路二极管 ≠ 防反二极管。防反（阻塞）二极管是串在回路里、防止电流倒灌的，是另一种用途。
② 有了旁路二极管，热斑不会消失。它只是把被遮挡电池承受的反向电压，限制在“一个子串的电压”以内——风险被封了顶，而不是被清零。
02为什么几乎清一色用肖特基二极管
二极管导通时，自身会有一个正向压降 VF，电流流过就要发热：
发热功率 ≈ 正向压降 VF × 电流
- 普通硅 PN 结二极管：VF 约 0.7～1 V；
- 肖特基二极管：VF 约 0.4～0.5 V。
现在的大尺寸组件，电流动辄 15 A 以上。算一笔账：15 A × 0.45 V ≈ 7 W。别小看这 7 W——它产生在一个密封、灌满胶、贴在组件背面晒着太阳的小盒子里。换成 PN 管就是十几瓦，盒子很难扛得住。所以低压降的肖特基二极管成了行业标配。
但肖特基也有“性格缺陷”：反向漏电流大，而且对温度非常敏感；耐压不高；比较怕静电和雷击浪涌。后面要讲的参数之争、工艺之争，基本都围绕着“压降”和“漏电”这对冤家展开。
03看懂规格书：六个关键参数

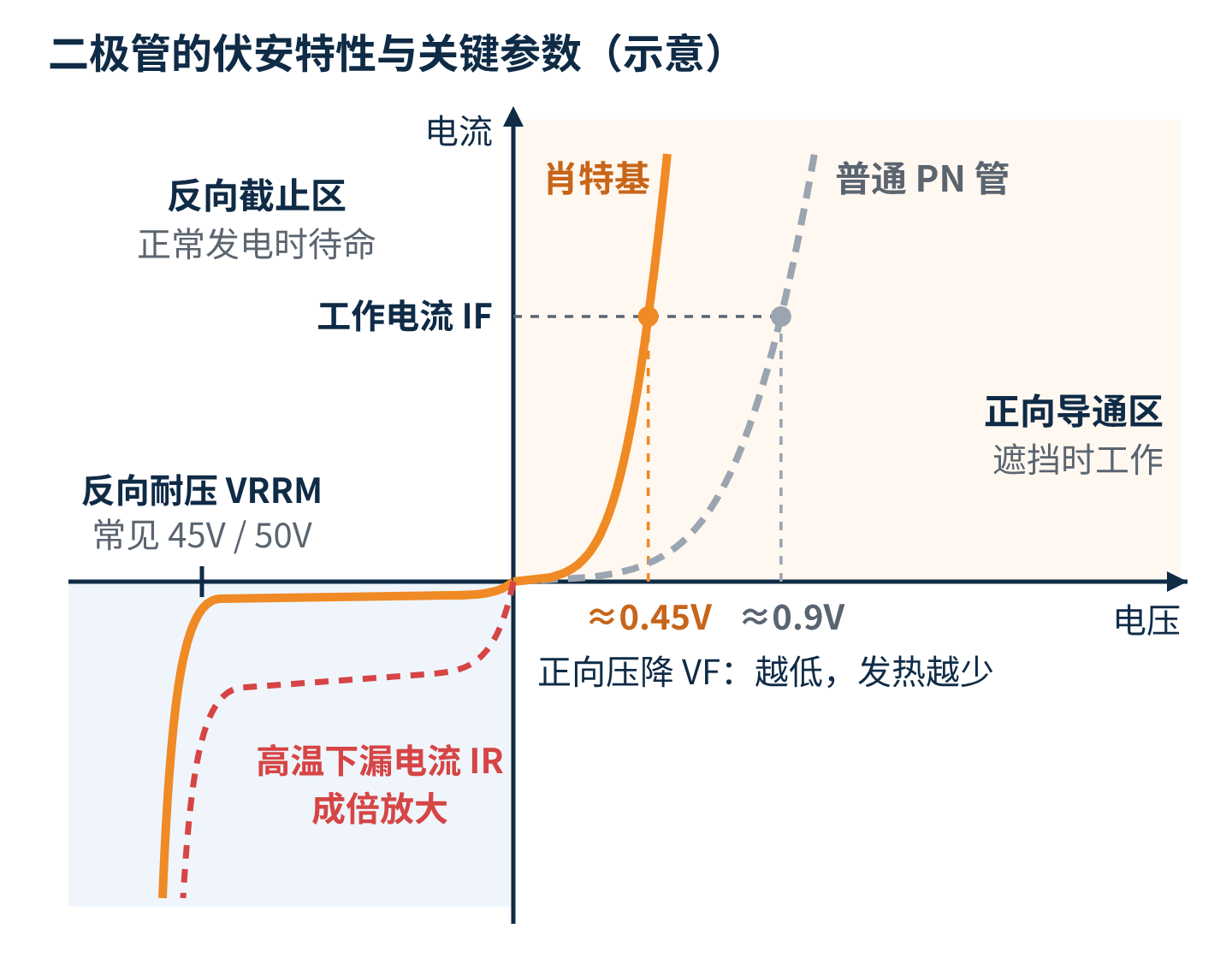

图2 二极管的伏安特性与关键参数（示意）
| 参数 | 通俗解释 | 看点 |
|---|---|---|
| VRRM 反向耐压 | 截止时能扛多大的反向电压 | 常见 45 V / 50 V；一个子串的开路电压只有十几伏，余量充足 |
| IF 额定正向电流 | 能长期通过多大电流 | 管子常标 30 / 40 / 50 A；注意它不等于接线盒的额定电流 |
| VF 正向压降 | 导通时收的“过路费” | 越低越好，直接决定发热量 |
| IR 反向漏电流 | 截止时悄悄漏过去的电流 | 常温下很小，高温下成倍放大，是热失控的根源 |
| Tj 最高结温 | 芯片能承受的最高温度 | 光伏用肖特基的额定最高结温常见在 200 ℃ 左右，以规格书为准 |
| Rth 热阻 | 热量从芯片传出去的难易 | 由封装和盒体结构决定，越小越好 |
二极管规格书上的 30 A、50 A，是在比较理想的散热条件下给出的。装进接线盒、灌上胶、贴到七八十度的组件背面之后，能安全通过的电流要打折。
公开的接线盒规格书里常能看到这样的对应关系：标称 50 A / 45 V 的二极管，整盒额定电流标 30 A。所以谈接线盒，要看的是“整盒额定电流”。
两项“大考”
旁路二极管热性能试验（IEC 61215-2，MQT 18.1）：把组件加热到 75 ℃，给二极管通入等于组件短路电流 Isc 的电流，测出结温；再加到 1.25 倍 Isc 持续 1 小时。结温不能超过二极管的额定最高结温，试验后二极管还得能正常工作（MQT 18.2 功能检查）。
现行的 IEC 61215-2:2021 有两处变化值得一提：一是不再要求每只二极管都测，而是选取三只进行试验；二是新增了双面组件的测试方法，双面组件的试验电流要考虑背面增益。这一点与后文“组件电流越来越大”直接相关。
热失控试验（IEC 62979）：专门针对肖特基。先在高温下通正向电流把二极管“烤透”，再迅速切换成反向电压，看它能不能自己凉下来。

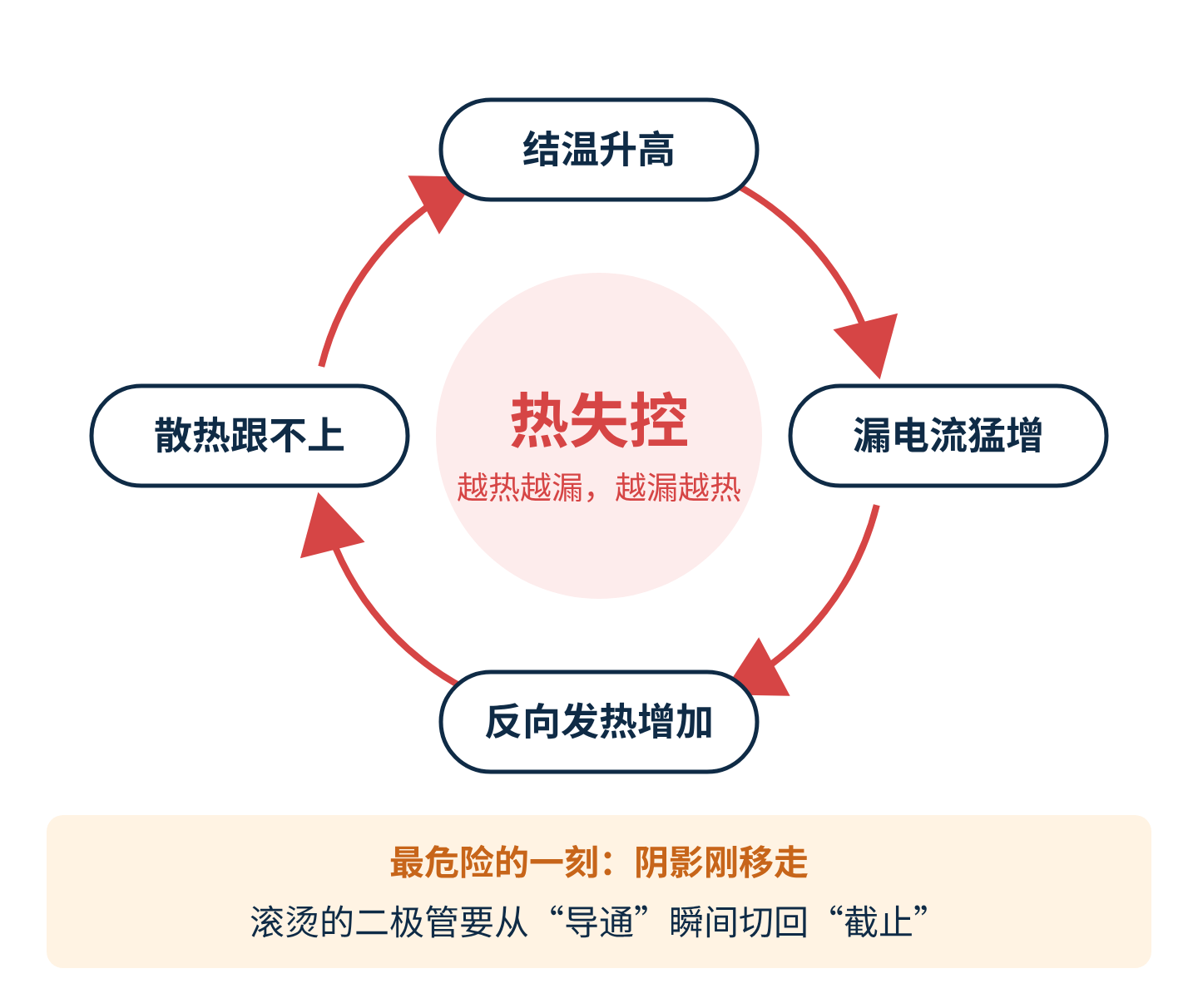

图3 热失控：肖特基二极管最危险的失效方式
热失控是一个正反馈：温度越高，漏电流越大；漏电流越大，反向发热越多；发热越多，温度更高……一旦散热跟不上，就会一路冲到二极管击穿短路，严重时烧毁接线盒。
04黑话翻译：130、150、180，平面、沟槽
“这个盒子用的是 150 沟槽。”“降本换成 130 的行不行？”——这类对话在采购谈判和技术评审里很常见。拆开来看其实是两件事：
数字 = 芯片有多大 ｜ 后两个字 = 芯片怎么做
数字：芯片边长，单位是 mil
mil（密耳）是半导体行业沿用的英制单位：1 mil = 千分之一英寸 = 0.0254 mm。二极管芯片是正方形的，“150”指的就是边长 150 mil 的芯片。

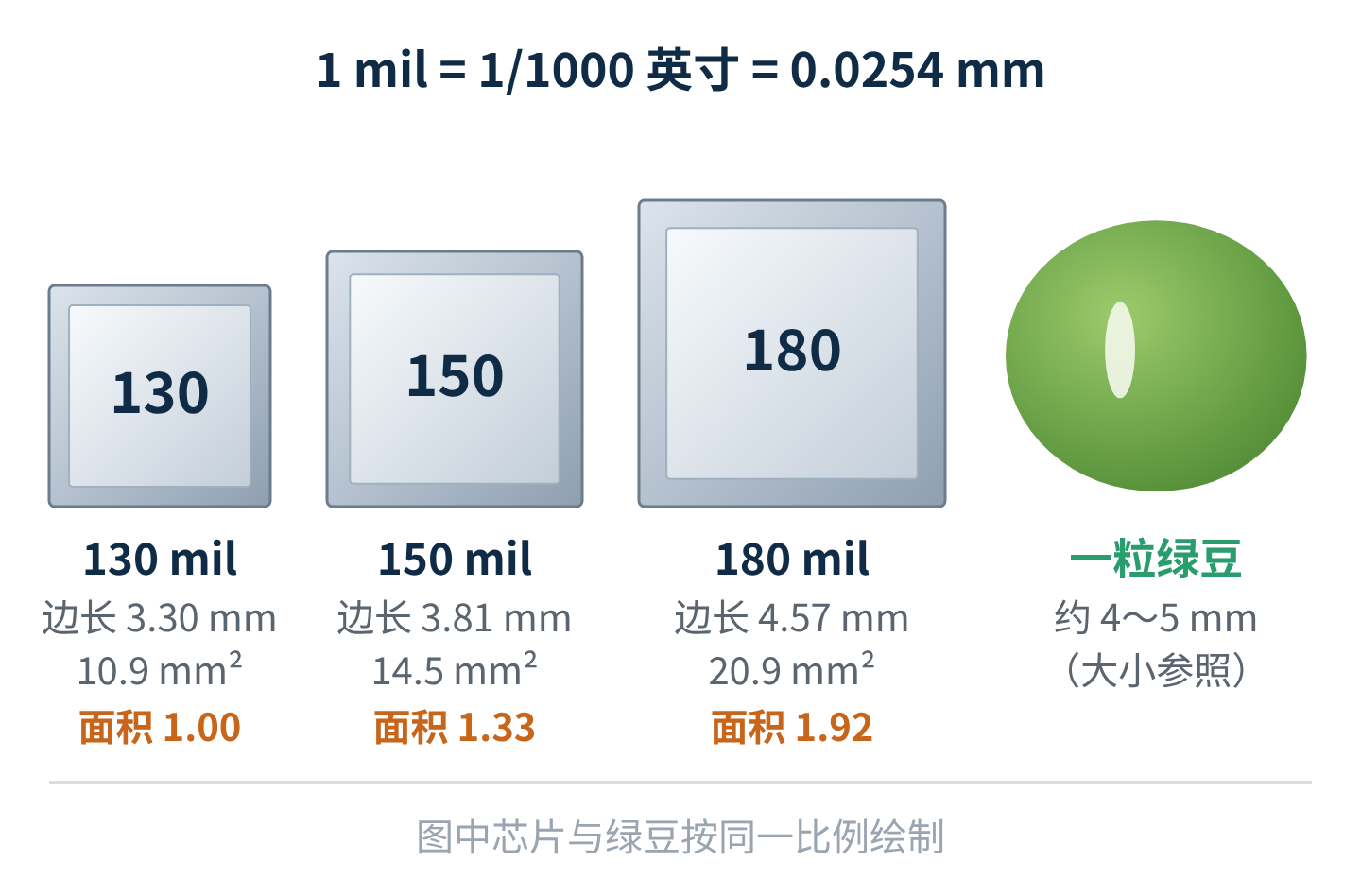

图4 130 / 150 / 180 mil 芯片的实际大小
| 叫法 | 边长 | 面积 | 相对面积 |
|---|---|---|---|
| 130 | 3.30 mm | 10.9 mm² | 1.00 |
| 150 | 3.81 mm | 14.5 mm² | 1.33 |
| 180 | 4.57 mm | 20.9 mm² | 1.92 |
注意面积是按平方涨的：180 的边长比 130 只多了不到四成，面积却接近两倍。
芯片大有什么好处？同样的电流摊在更大的面积上，电流密度更低，压降更低、发热更少；芯片与铜片的接触面也更大，热量更容易导出去。所以组件电流越大，配的芯片通常也越大。
代价同样直接：硅片是按面积算钱的，芯片越大越贵；漏电流也大体随面积增加。“用多大的芯片”，本质上是安全余量与成本之间的取舍——这正是它总被拿出来讨论的原因。
平面 / 沟槽：芯片内部的两种结构
肖特基二极管的核心，是一层金属与硅的接触面（肖特基势垒）。
- 平面型（Planar）：接触面是平的，结构简单、工艺成熟、成本低。它的难处在于“跷跷板”：想把压降做低，漏电流就成倍往上走；想压住漏电，压降又下不来。
- 沟槽型（Trench）：在硅表面刻出一排排微米级的深沟，沟壁生长一层氧化层，再把沟填满。反向截止时，相邻沟槽像两扇门一样把中间的硅“夹断”，替金属-硅界面挡住了强电场，漏电流因此被压住；腾出来的空间，就可以把压降做得更低。

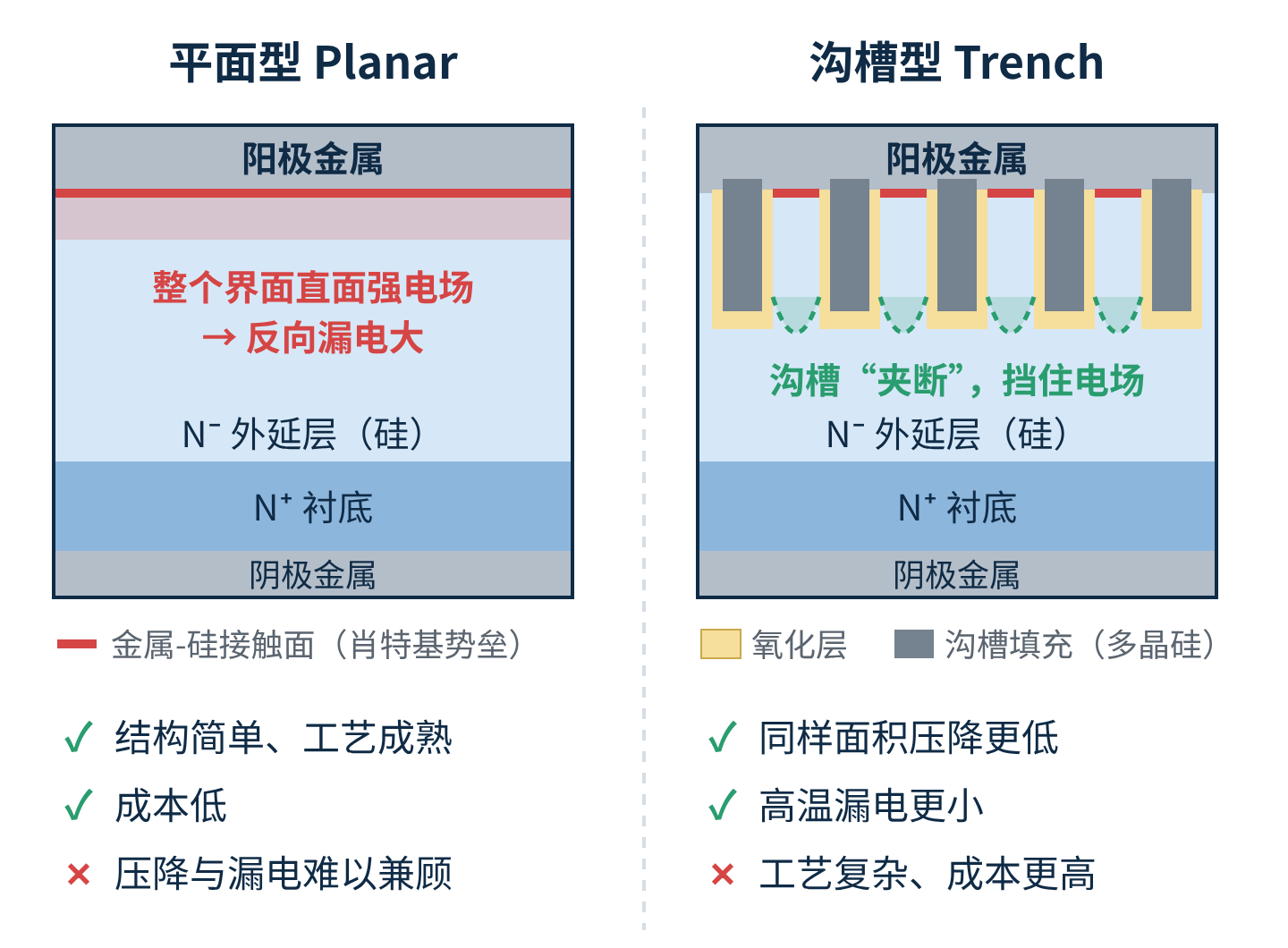

图5 平面型与沟槽型肖特基芯片的截面示意
| 对比项 | 平面 | 沟槽 |
|---|---|---|
| 正向压降 | 较高 | 更低 |
| 高温漏电 | 较大 | 更小 |
| 抗热失控 | 一般 | 更好 |
| 工艺与成本 | 简单、便宜 | 复杂、贵一些 |
| 同等电流所需芯片 | 较大 | 可以更小 |
把两部分拼起来就是：
- “150 沟槽”：边长 150 mil 的沟槽型肖特基芯片；
- “180 平面”：边长 180 mil 的平面型肖特基芯片。
因为沟槽芯片“单位面积更能打”，行业里常见用小一号的沟槽去对标大一号的平面。但能不能替代，最终要看装进具体接线盒之后的结温和热失控实测数据，不能只比数字。
顺带再翻译几个
- 3045 / 4045 / 5045：常见二极管型号里的数字，前两位是电流（A），后两位是耐压（V）。5045 就是 50 A / 45 V。
- 轴向 / 贴片 / 模块：二极管的三种封装形态（见图6）。
- 一体盒 / 分体盒：一个盒子里装 3 只二极管，还是拆成 3 个小盒、每盒 1 只。
- 灌胶：盒内灌满导热密封胶，防水的同时帮助散热。

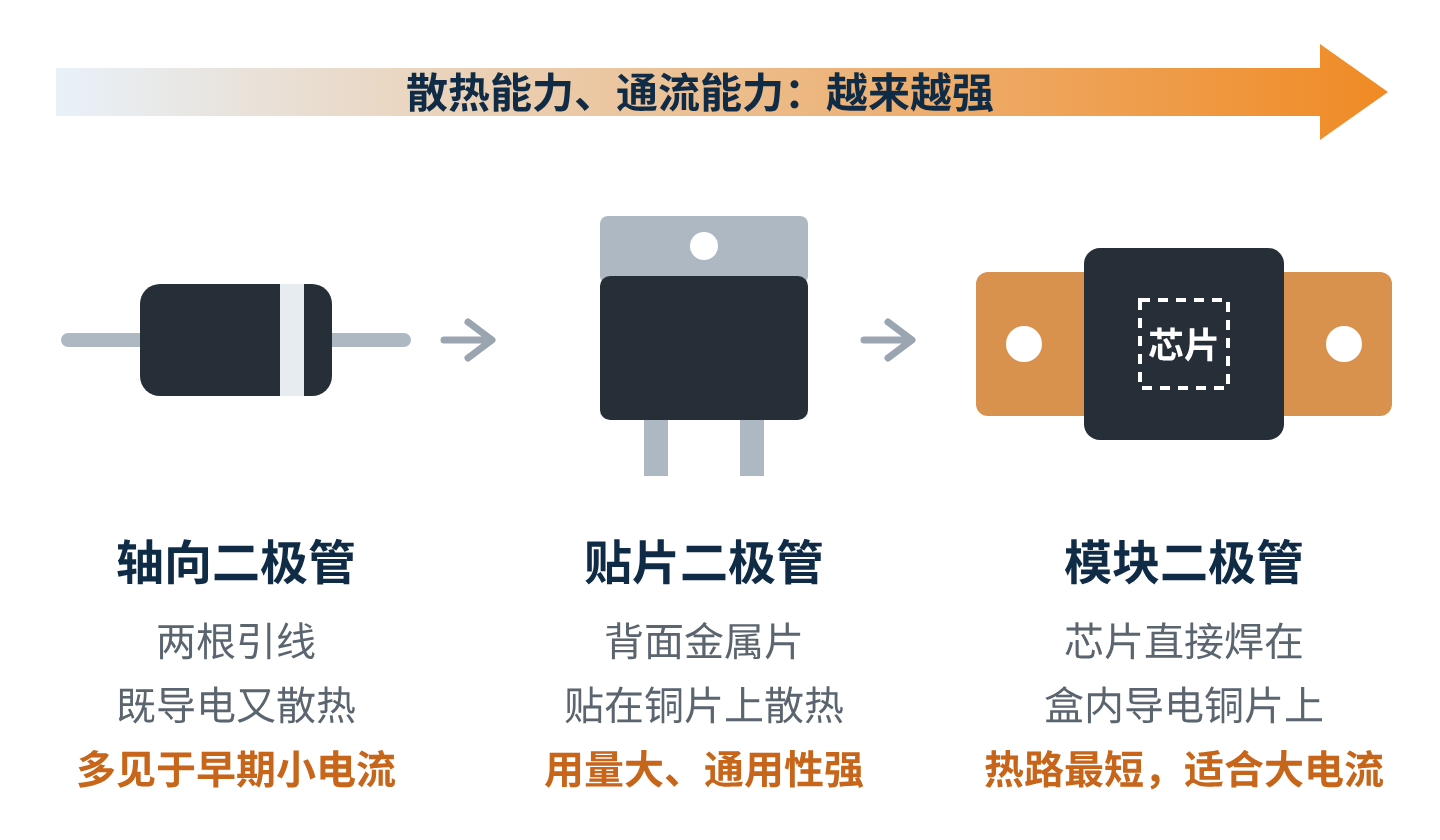

图6 接线盒二极管的三种封装形态
05量产现状：大电流时代的“标配”长什么样

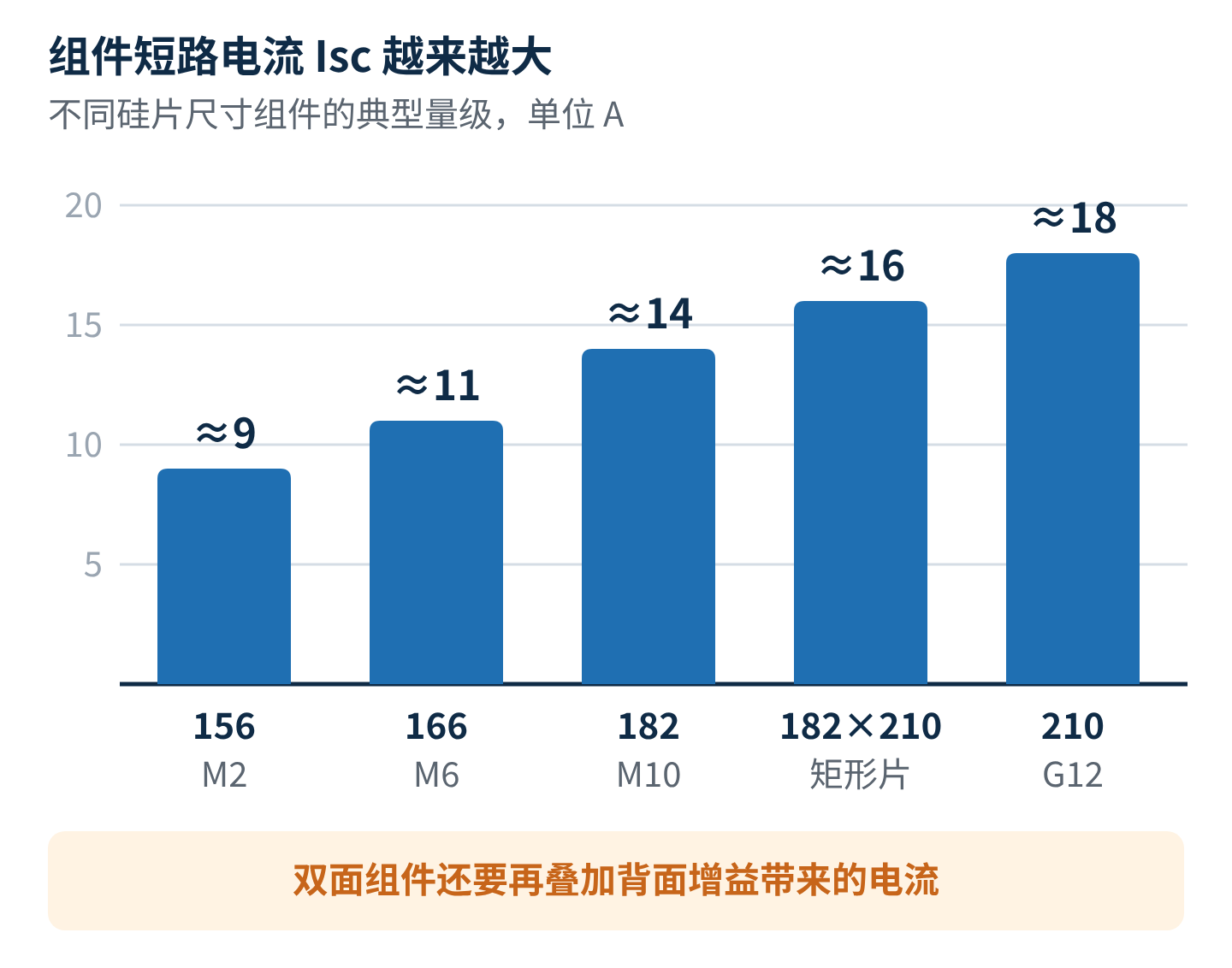

图7 组件短路电流随硅片尺寸一路走高（典型量级）
过去几年，硅片从 156 一路做到 182、210，组件短路电流从 9 A 左右涨到了 14～18 A，双面组件还要再叠加背面增益。举个今年的例子：一款 2026 年 1 月发布的 210R（182×210）66 版型 TOPCon 双面组件，640 W 档的正面 Isc 为 16.27 A，最大串联熔丝 35 A。电流翻倍，对二极管的考验是成倍增加的。目前量产端大致是这样的格局：
- 盒型：分体式灌胶接线盒是主流。三个小盒各带一只二极管，热源被分散开，也正好适配半片组件的版型。
- 封装：轴向已基本退出主流组件，贴片与模块二极管并存。模块二极管把芯片直接焊在盒内导电铜片上再塑封，热路最短，在大电流产品上用得越来越多；中国光伏行业协会在 2023 年专门发布了团体标准 T/CPIA 0052—2023《光伏组件接线盒用模块二极管》。
- 电流等级：整盒额定电流以 25 A、30 A 为主，并向 35 A、40 A 及以上延伸，对应 210 及双面高功率组件。
- 芯片：平面与沟槽并存，大电流产品上沟槽的占比持续走高；芯片尺寸整体上移，130、150、180 都是常见规格。
- 供应链：高度国产化。接线盒有通灵股份、快可电子、泽润新能等一批企业，二极管及芯片有扬杰科技、苏州固锝等。
另一面也值得一提：接线盒是组件辅材里降本压力最大的品类之一。芯片缩一号、铜片减薄、胶量减少……每一步都在消耗安全余量。当组件电流越做越大、盒子却越做越省的时候，二极管的选型就更值得被认真对待。
06往后看：二极管会怎么变
- 更大电流、更低压降。组件功率继续往上走，芯片更大、沟槽工艺进一步普及、盒体散热结构持续优化，是确定性最高的方向。
- 有源旁路，也叫“理想二极管”。用 MOSFET 加控制电路取代肖特基，导通压降只有几十毫伏。以德州仪器的 SM74611 为例：官方给出 8 A 下平均压降约 26 mV、典型功耗约 0.2 W，而同样条件下常规肖特基约 3.2 W。发热差了一个数量级，也没有肖特基的高温漏电问题。门槛在于成本、电子电路在户外二十多年的可靠性验证，以及电流等级——这颗芯片的最大工作电流为 15 A，已经追不上如今 16～18 A 的大电流组件。
- 智能接线盒。把优化器、快速关断、监测通信集成进接线盒，二极管从一颗“独立零件”变成功率电子系统的一部分。在分布式、以及对安全关断有法规要求的市场空间更大。
- 电池技术带来的变量。一些新型电池（如部分 BC 电池）反向击穿电压较低，被遮挡时电池自身就能在较低电压下“软导通”，热斑风险有所缓解。隆基在 2025 年 12 月发布的全球 BC 实证数据中也称，Hi-MO 9 在植被、鸟粪、积灰等局部遮挡下能有效抑制热斑效应（未公布具体温度数据）。这会改变旁路保护的设计思路，但短期内二极管仍是不可或缺的安全底线。
- 标准与验证趋严。热失控、大电流、双面增益等工况，正被越来越多地写进测试标准和技术协议。
07写在最后
旁路二极管是那种“平时感觉不到它存在，出了事才想起它”的零件。记住三句话就够了：
它的工作：遮挡时给电流让路，把热斑风险封顶。
选型的核心矛盾：压降（发热）与漏电（热失控）。
两句黑话：“130 / 150 / 180”说的是芯片大小，“平面 / 沟槽”说的是芯片结构。大一点、沟槽一点，通常意味着更多的安全余量，也意味着更高的成本。
你们在选型或失效分析中遇到过哪些二极管问题？欢迎与我们交流。
参考资料
- IEC 61215-2:2021《地面用光伏组件 设计鉴定和定型 第 2 部分：试验程序》（MQT 18 旁路二极管试验）
- IEC 62790:2020《光伏组件接线盒 安全要求和试验》（第二版）
- IEC 62979:2017《光伏组件 旁路二极管 热失控试验》
- 中国光伏行业协会：T/CPIA 0052—2023《光伏组件接线盒用模块二极管》
- 德州仪器（TI）：SM74611 智能旁路二极管产品页
- Renew：G12R TOPCon 组件规格书，2026 年 1 月
- 隆基绿能：LONGi Releases Global BC Technology Field Data，2025 年 12 月 2 日
