1500V时代,接线盒的“爬电距离”为什么越来越难做? ​

导读

做接线盒设计、材料导入或审认证报告的同行,大概都见过报告里那张“Clearances and creepage distances”测量表。电气间隙和爬电距离总被放在一起说,但它们防的是两种完全不同的失效。这一篇,我们把“爬电距离”掰开讲清楚:它是什么、由什么决定、在接线盒里落在哪儿,以及为什么到了1500V时代,它越来越成为盒体材料和结构设计的硬约束。

01爬电距离:沿着表面“爬”的那条路 ​

先看定义。爬电距离(Creepage distance)是两个导电部件之间、沿绝缘材料表面测得的最短距离;电气间隙(Clearance)则是两者之间穿过空气的最短距离。

一个“走表面”,一个“走空气”,看似只是量法不同,背后对应的却是两种失效机理:

  • 电气间隙防空气击穿:雷击感应、开关操作带来的冲击电压把空气电离,瞬间形成电弧。它取决于冲击耐受电压和海拔,与绝缘材料本身无关。
  • 爬电距离防漏电起痕:绝缘表面积了灰尘、盐分,又遇上凝露或雨水,形成一层弱导电膜;长期电压下表面出现微小放电,把高分子材料逐步碳化,最终烧出一条导电通道(Tracking)。它取决于长期工作电压、表面脏污程度和材料的抗起痕能力。

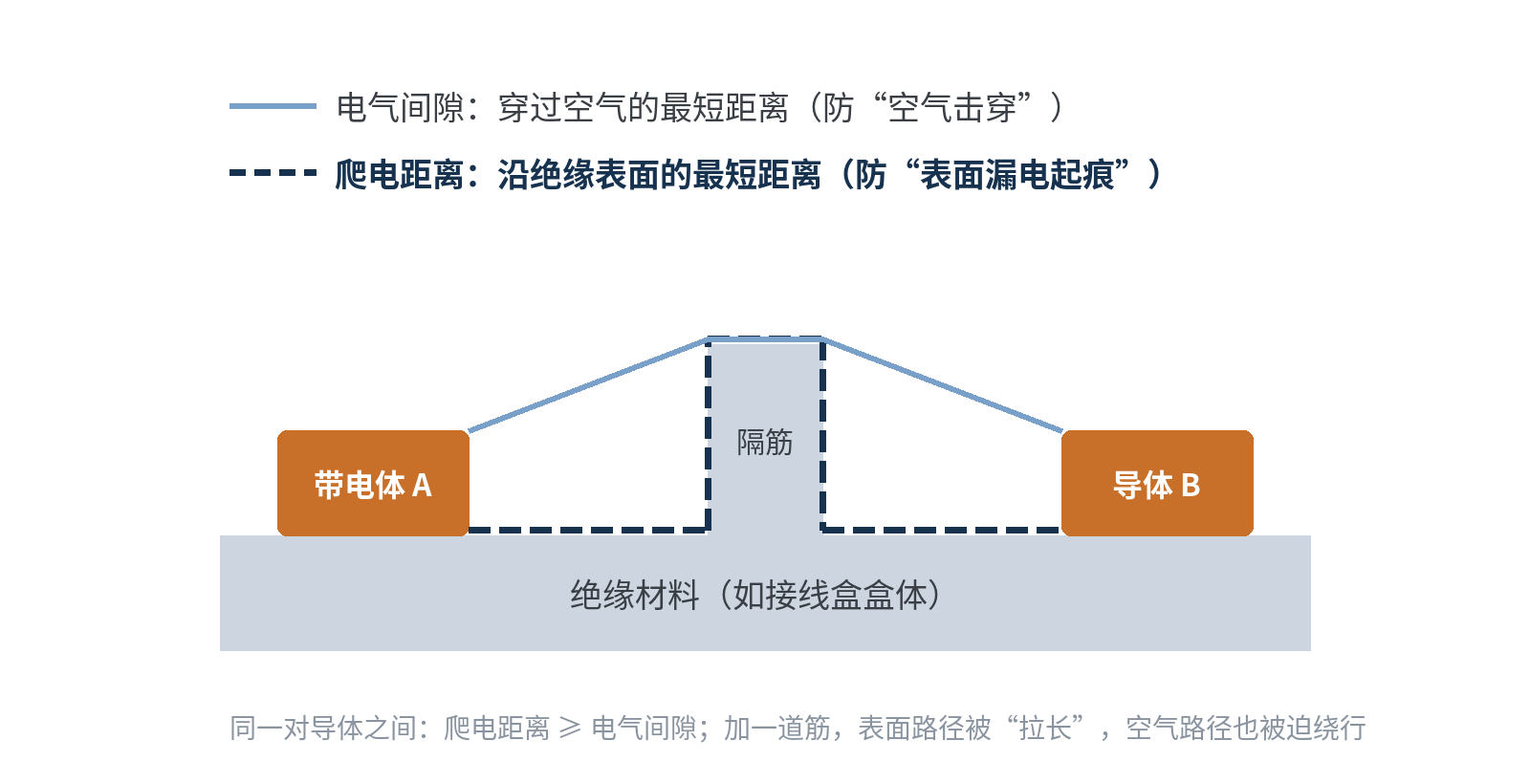

图1 爬电距离与电气间隙示意

图1 爬电距离与电气间隙示意

打个比方:电气间隙像“隔着河能不能一步跳过去”,爬电距离像“沿着河岸绕过去要走多远”。前者怕瞬间的高电压,后者怕的是日积月累的潮湿和脏污。所以同一对导体之间,爬电距离永远不会小于电气间隙。

对光伏组件而言,后一种工况恰恰是常态:组件要在户外服役25~30年,经历湿热、凝露、沙尘、盐雾,而接线盒直接承载组件串的直流高压。这就是爬电距离在接线盒里分量格外重的原因。

02决定爬电距离的三个变量 ​

爬电距离不是一个拍脑袋的固定数字。接线盒标准IEC 62790适用于1500V DC及以下、按Class II(加强/双重绝缘)设计的接线盒,而具体数值体系来自绝缘配合的基础标准IEC 60664-1,由三个变量查表得出。

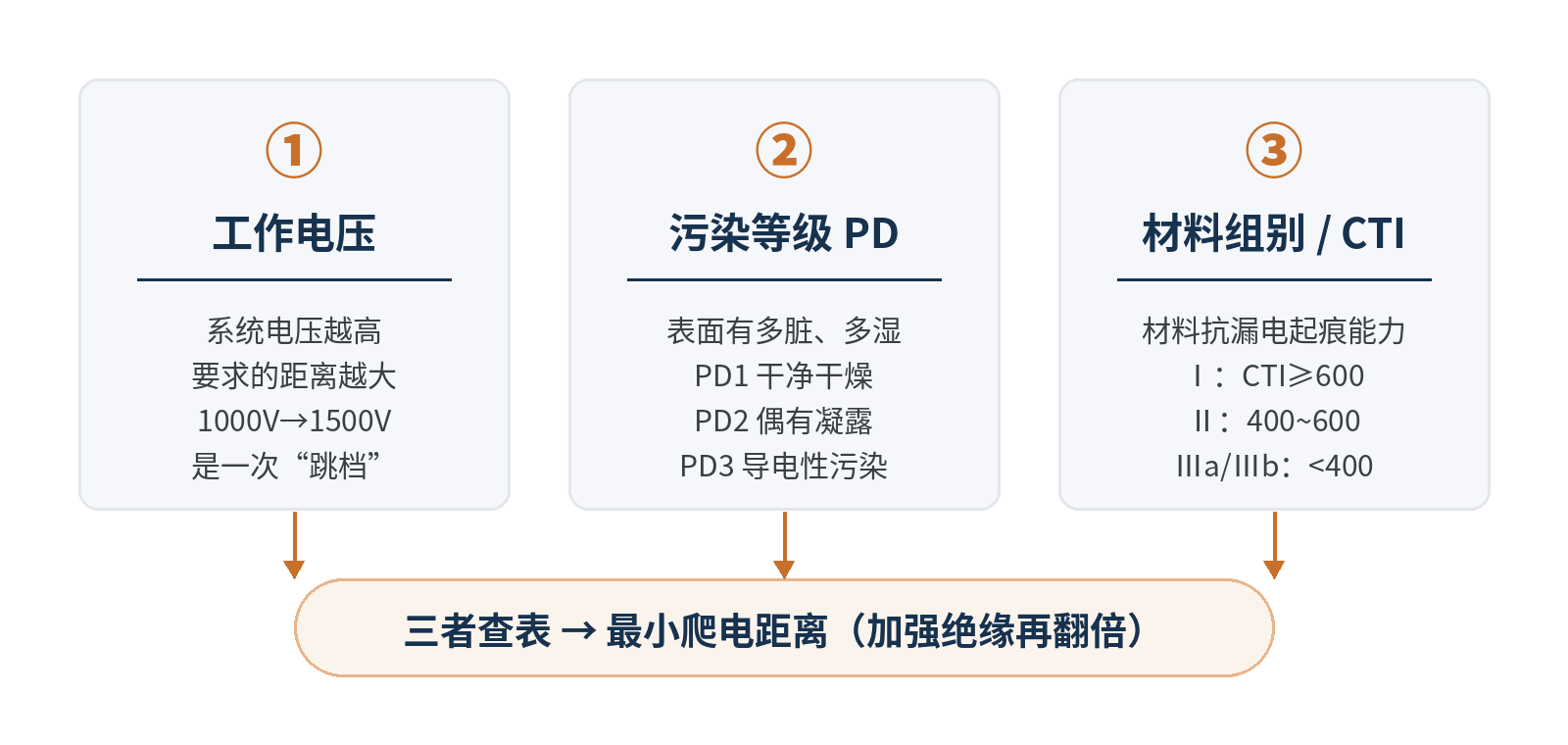

图2 决定爬电距离的三个变量

图2 决定爬电距离的三个变量

  • 工作电压:长期加在两导体之间的电压,直流取直流值。电压越高,表面放电越容易维持,要求的距离越大。系统电压从1000V升到1500V,在表格里是实实在在的“跳档”。
  • 污染等级(PD):描述绝缘表面所处的微环境。PD1为无污染或仅有干燥、不导电的污染;PD2为一般只有不导电污染,偶尔因凝露短暂导电;PD3为存在导电污染,或干燥污染会因凝露变得导电。户外暴露的表面通常按PD3考虑,密封良好的盒内常按PD2评估。
  • 材料组别(CTI):CTI即相比漏电起痕指数,反映材料表面在电解液反复滴落下不起痕所能承受的最高电压。按CTI分为Ⅰ组(≥600)、Ⅱ组(400~600)、Ⅲa组(175~400)、Ⅲb组(100~175)。CTI越高,同等条件下所需距离越小。

三个变量定下来,还要看绝缘类型:带电体对可触及表面属于加强绝缘,所需爬电距离一般按基本绝缘的两倍取值。以1500V系统常对应的1600V档为例,数值大致如下:

条件材料组Ⅰ CTI≥600材料组Ⅱ 400~600材料组Ⅲ CTI<400
PD2 · 基本绝缘8.01116
PD2 · 加强绝缘162232
PD3 · 基本绝缘202225
PD3 · 加强绝缘404450

表1 1600V档最小爬电距离示意(单位:mm)

这张表最值得看的是右下角:如果盒体材料CTI偏低,又让带电体直接暴露在PD3环境下,加强绝缘需要的爬电距离会达到几十毫米,在一个巴掌大的接线盒里几乎不可能实现。

版本提示:IEC 60664-1 于2025年5月发布了第1号修正案(合并版为2020+AMD1:2025,第3.1版),在各表中新增了1500V DC的额定值档位,并增加了电气间隙和爬电距离的判定流程图(附录G、H)。过去1500V直流系统往往要向上套用1600V档;按修正后的版本,可以直接查1500V DC对应的数值。具体取值和认证机构采用哪一版,以标准原文和机构判定为准。
小结

爬电距离=工作电压 × 污染等级 × 材料CTI 三者查表,再看基本绝缘还是加强绝缘。电压由系统决定,能动的只有后两个变量。

03接线盒里,哪些地方要“量”? ​

落到接线盒实物上,需要关注的爬电路径大致有三类:

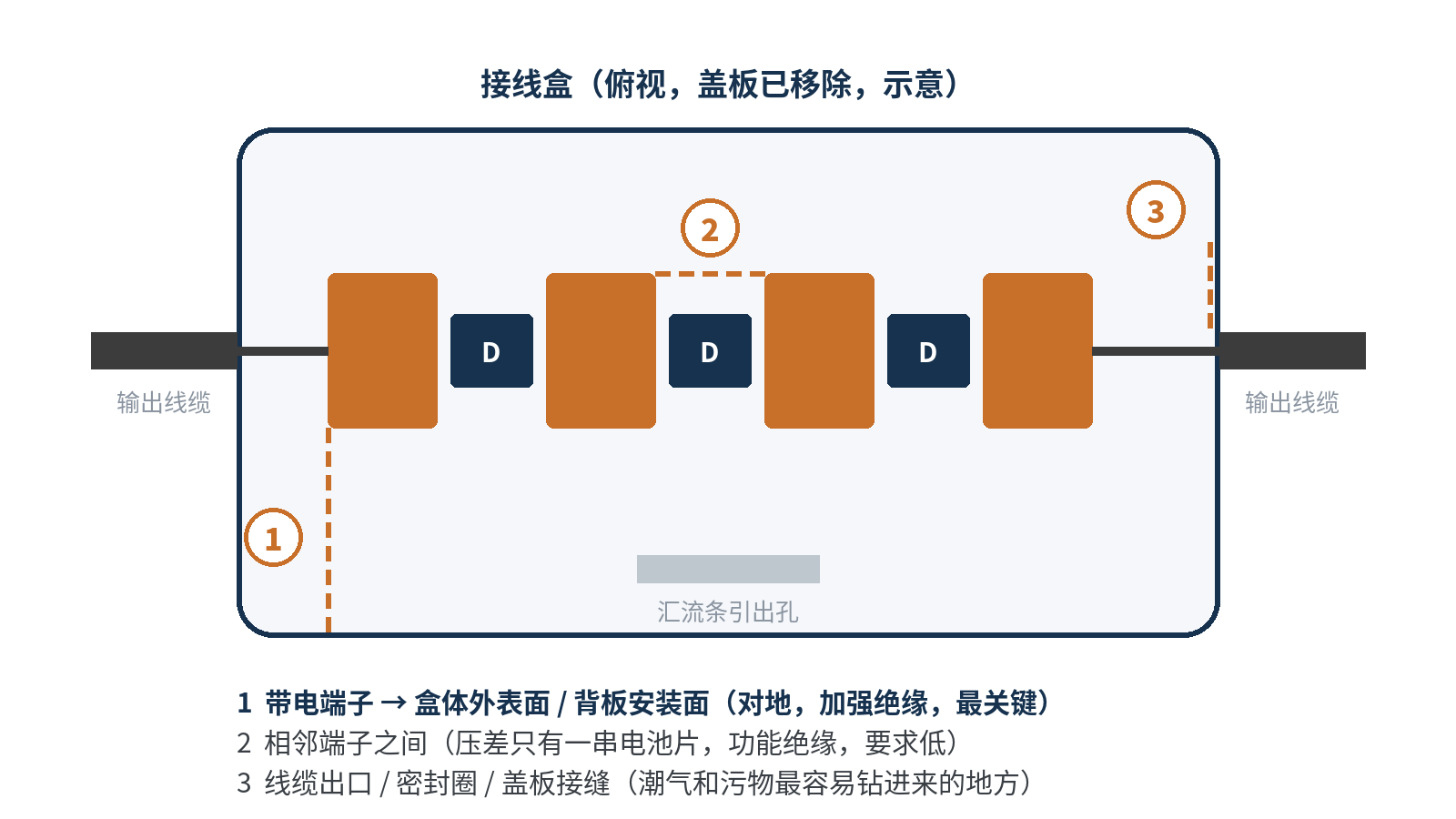

图3 接线盒内需要关注的爬电路径(示意)

图3 接线盒内需要关注的爬电路径(示意)

  • 带电体对外表面:端子、汇流条到盒体外表面、背板安装面的路径。这是对地绝缘,按加强绝缘要求,是最关键、也最常卡住设计的一项。
  • 端子与端子之间:相邻端子之间只隔着一个旁路二极管所保护的那串电池片,压差通常只有几十伏,属于功能绝缘,要求低得多。
  • 线缆出口、密封圈、盖板接缝:这里不一定是最短路径,却是潮气和污物进入盒内的通道,决定了盒内实际能维持在哪个污染等级。

测量也有讲究。路径遇到凹槽时,不是所有槽都能“算进去”:槽宽小于规定的X值时,污物会把窄槽桥接,路径按直线跨过;只有槽足够宽,槽壁和槽底才计入。X值同样和污染等级挂钩,PD1约0.25mm,PD2约1.0mm,PD3约1.5mm。

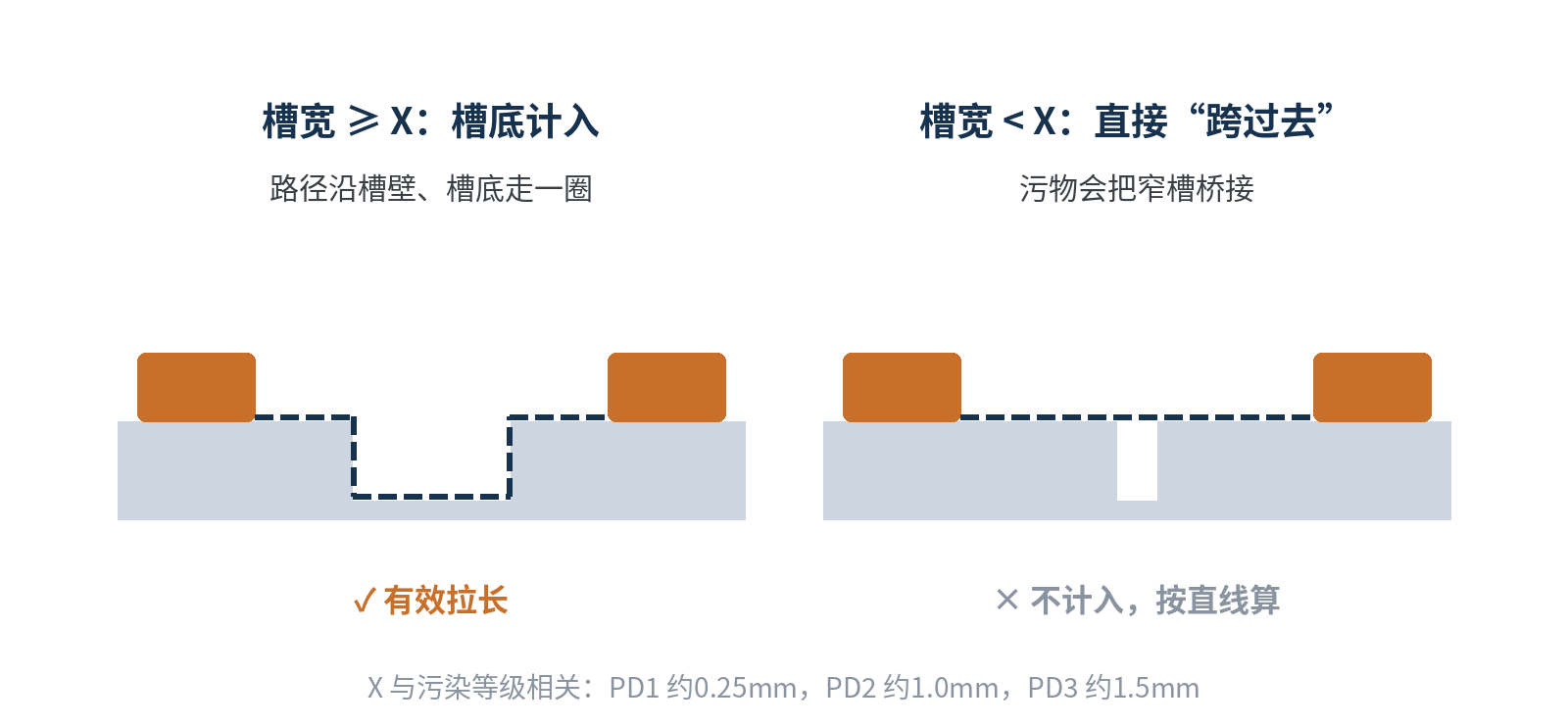

图4 凹槽宽度与爬电路径的计算方式

图4 凹槽宽度与爬电路径的计算方式

这也解释了为什么接线盒内腔里常能看到各种隔筋和沟槽:它们是在有限空间里,用几何形状把表面路径“拉长”。

04为什么灌封几乎成了“标配” ​

回到表1。电压由系统定,结构尺寸受组件背面空间和成本约束,剩下能做文章的就是材料和污染等级。主流接线盒通常两手并用:

  • 选高CTI材料:盒体常用改性PPO、PC等工程塑料,配方里的阻燃剂、填料、色粉都会影响CTI。同一牌号不同颜色、不同批次也可能不同,因此材料导入时CTI要单独验证,不能只看物性表。IEC 62790:2020 在材料组别的判定程序中去掉了PTI,材料组别按CTI确定;同时新增了对绝缘部件RTE/RTI或TI(相对温度指数)的要求。
  • 灌封或密封降低污染等级:用硅胶等灌封料把带电体完全包覆,表面不再接触空气和水汽,污染等级可显著降低,相应部位可转为按“固体绝缘”而非“表面路径”评估。IEC 62790要求用涂覆或灌封降低污染等级时须满足其附录B的条件,原则来自IEC 60664-3;2020版还在表3中新增了“通过粘接缝的距离”(cemented joints),并补充了对应的试验电压要求。

换句话说,灌封胶不只是防水、导热,它在绝缘配合里扮演着“改写污染等级”的角色。也正因如此,灌封质量本身就是绝缘可靠性的一部分:气泡、缩孔,与盒体或端子脱粘,都会在局部重新打开一条表面路径。

一句话结论

接线盒的爬电距离不是“量出来”的,而是由结构、材料、密封灌封共同“设计出来”的。

05几个常见误区 ​

  • 误区一:爬电距离=电气间隙。两者测量路径、决定因素、对应失效都不同,报告里要分别满足,一个达标不代表另一个达标。
  • 误区二:灌了胶就万事大吉。灌封要起作用,前提是灌封层完整、附着可靠,并经得住标准规定的老化验证。湿热、热循环后一旦脱粘,等于把设计余量悄悄吃掉。
  • 误区三:换个颜色、换个供应商无所谓。CTI对配方敏感,替代料导入时应重新确认CTI和材料组别,而不是沿用原有认证结论。
  • 误区四:1000V的盒子改个铭牌就上1500V。电压跳档后最小爬电距离随之增加,原有结构往往需要重新核算,必要时重新认证。

06写在最后 ​

爬电距离是一个典型的“看着简单、做起来处处是约束”的参数。它把系统电压、户外环境、盒体材料、灌封工艺串在了一起:任何一环变化,都可能让原本合格的设计重新回到“要不要重测”的讨论里。

对做组件设计和材料导入的同行,我们的建议是:看到接线盒规格书上的电压等级和认证结论时,不妨多问一句——它是在什么污染等级、什么材料组别下成立的?

接线盒系列后续我们还会聊聊接线盒的测试方法:一个接线盒要过哪些测试,才能拿到认证。你在接线盒导入中遇到过哪些爬电距离的问题?欢迎与我们交流。

计算说明 / 数据口径:表1数值依据IEC 60664-1爬电距离表中的1600V档整理,基本绝缘按原表取值,加强绝缘按两倍计;“材料组Ⅲ”以Ⅲa计(Ⅲb在较高电压的PD3条件下通常不允许使用)。X值同取自IEC 60664-1。2025年修正案新增的1500V DC档位,数值请以修正后原文为准。以上均为科普示意,实际设计与认证请以标准现行版本原文及认证机构判定为准。

参考资料

  1. IEC 62790:2020, Junction boxes for photovoltaic modules – Safety requirements and tests(第2版,稳定期至2030年)
  2. IEC 60664-1:2020+AMD1:2025 CSV, Insulation coordination for equipment within low-voltage supply systems – Part 1: Principles, requirements and tests(第3.1版,2025-05-06)
  3. IEC 60664-3, Insulation coordination for equipment within low-voltage supply systems – Part 3: Use of coating, potting or moulding for protection against pollution
  4. IEC 61730-1, Photovoltaic (PV) module safety qualification – Part 1: Requirements for construction
  5. IEC 60112, Method for the determination of the proof and the comparative tracking indices of solid insulating materials
  6. TÜV Rheinland, Junction box: Overview of check routine according to IEC/EN 62790
