海上光伏批量并网：盐雾、密封、浪溅，组件要过的三道“生死劫”
导读
海上光伏正从示范走向批量并网，组件面对的不再是陆地上的“风吹日晒”，而是高盐雾、高湿度和浪溅动载的长期叠加。本文从三个最容易出问题的部位切入：铝边框的镀层与电偶腐蚀、接线盒与连接器的IP68密封老化、浪溅区的动态机械载荷，并讲清“盐雾8级”“湿漏电”这些参数背后的真实含义，帮助大家看懂一块海上组件到底要过哪几关。
过去两年，海上光伏从“示范项目”变成了“批量并网”。山东招远400MW桩基固定式项目全容量投运，山东东营垦利100万千瓦项目全容量并网，福建宁德200MW项目今年7月全容量并网。组件真正“下海”之后，大家开始发现：在海上，最先出问题的往往不是电池片，而是边框、接线盒和连接器这些“外围零件”。今天我们就聊聊海上组件必须过的三道关：盐雾腐蚀、湿漏电与密封、浪溅区动态载荷。
01从“示范”到“批量”：海上到底比陆地狠在哪
先看几个最新进展。2025年5月27日，中广核烟台招远400MW项目全容量并网，这是国内首个桩基固定式海上光伏项目，场区离岸2~6.2公里，水深8.5~11米，4400多根管桩支撑着约76万块N型异质结双面双玻组件。2025年12月，山东东营垦利100万千瓦海上光伏项目全容量并网，由2934个海上光伏平台组成，是我国首个百万千瓦级海上光伏项目，预计年发电约17.8亿千瓦时。2026年7月31日，中广核宁德200MW“核光同场”项目全容量并网，采用大直径高性能混凝土管桩，预计年均上网电量约3亿千瓦时；同年1月，中核田湾200万千瓦滩涂光伏示范项目的220kV送出线路建成投运。规模上去了，问题也会被放大：一个可靠性缺陷，乘上几十万块组件，就是一笔巨大的运维账。
海上环境，行业里常概括为“三高三强”：高温、高湿、高盐雾，强风、强浪、强降水。对组件来说，这几个因素不是单独起作用，而是互相“接力”：盐雾提供电解质，高湿让表面长期处于潮湿状态，温度把化学反应速度往上推，风浪再把已经变脆的材料反复掰弯。

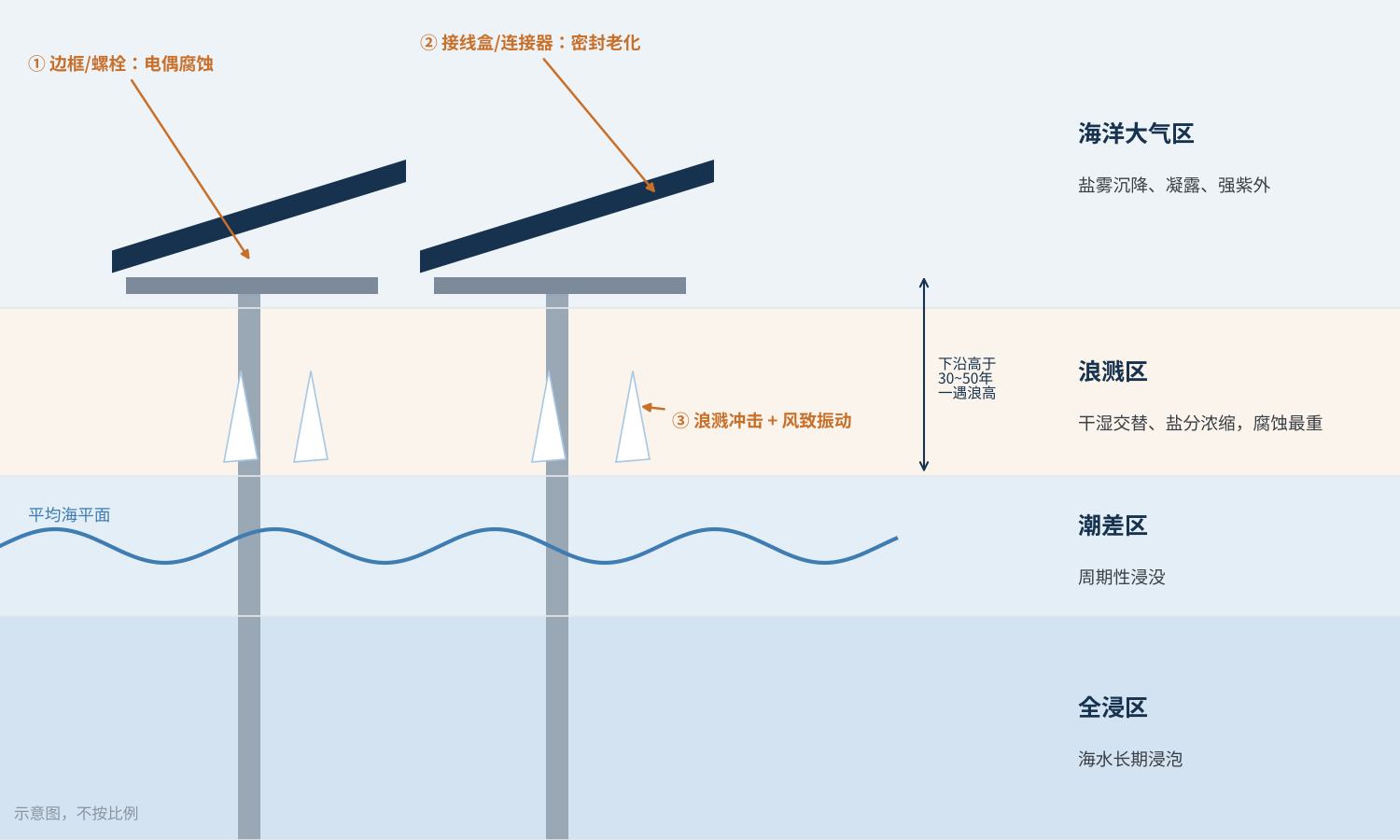

图1 海上光伏的环境分区与组件风险点（示意）
从腐蚀分区看，海上结构一般分为海洋大气区、浪溅区、潮差区和全浸区。光伏组件位于大气区，但桩基固定式项目的组件离水面只有几米，遇到大风浪时下沿会进入浪溅影响范围。浪溅区是公认腐蚀最严重的区域：干湿交替频繁、含氧充足、盐分不断补充和浓缩。
海上组件的难点不在“单一应力有多大”，而在“盐、湿、热、力长期叠加”。所以只看一张盐雾证书，远远不够。
02“抗盐雾8级”到底是什么意思
很多海上组件宣传里都会写“通过盐雾8级”。这里有个容易误解的地方：现在说的“8级”，其实指的是IEC 60068-2-52里的“试验方法8”，而不是“第8个严酷等级”。
组件的盐雾测试标准是IEC 61701，它本身不规定喷雾参数，而是引用IEC 60068-2-52。老版本里叫“严酷等级（Severity）1~6”，其中等级6是8个周期、共56天，曾被称为“行业最严”。2017年IEC 60068-2-52改版，把“严酷等级”改成了“试验方法”，并新增了方法7和方法8；IEC 61701:2020随后更新，在附录A里给出了不同腐蚀环境该选哪个方法的指引。
| 对比项 | 方法6（原等级6） | 方法7 / 方法8 |
|---|---|---|
| 循环结构 | 盐雾2h + 湿热22h，重复4次，再在标准大气中放置3天（1个循环7天） | 盐雾35 °C 2h → 干燥60 °C、≤30%RH 4h → 湿润50 °C、≥95%RH 2h，约8h一个循环 |
| 时长 | 8个循环，共56天 | 3~180个循环可选（约1~60天） |
| 特点 | 长时间湿热，以“泡”为主 | 干湿交替频繁，更接近真实海洋大气 |
| 盐溶液 | 中性NaCl溶液 | 方法7为中性；方法8用冰醋酸调pH的酸化盐溶液 |
| 对应腐蚀等级 | C5（高腐蚀海洋环境） | CX（海上极端环境） |
表1 IEC 60068-2-52 方法6与方法7/8对比
方法7和方法8的关键变化是加入了干燥阶段。别小看这一步：盐溶液在干燥时会浓缩、结晶，再次受潮时又溶解，局部氯离子浓度远高于原始溶液。这正是海上真实发生的过程：白天晒干、夜里凝露、浪花再补一层盐。方法8在此基础上用酸化溶液，进一步加速对金属镀层和密封界面的攻击。

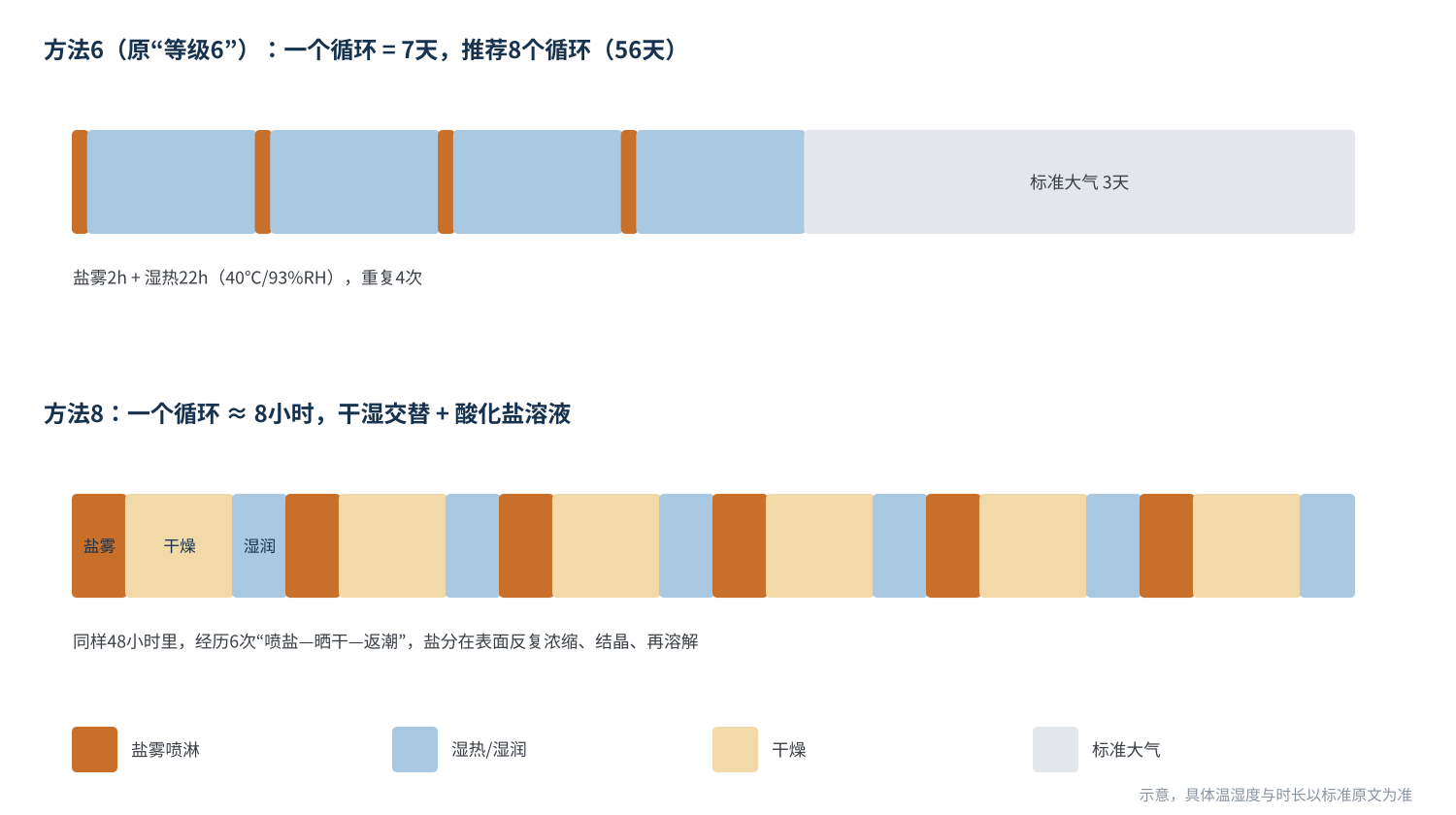

图2 盐雾试验方法6与方法8的循环结构对比（示意）
按IEC 61701:2020附录A的思路，离海2公里内、湿润时间占比高的位置对应C5，海上离岸场景对应CX，后者建议用方法7或方法8。也就是说，“盐雾8级”是海上项目的门槛，不是加分项。
- 看方法号，不要只看“通过”二字：方法1和方法8是两个量级的考验。
- 看样品状态，是否带边框、接线盒、连接器和安装螺栓一起测，结果差别很大。
- 看判定项，除了功率衰减，更要看试后湿漏电、绝缘耐压和外观腐蚀情况。
- 看循环数，方法7/8的循环数从3到180不等，同样叫“方法8”，测了多少个循环要问清楚。
03铝边框：镀层顶住了，螺栓孔却先烂了
组件边框一般是6063铝合金，表面做阳极氧化或涂层保护。阳极氧化膜本身是很好的屏障，但在高氯离子环境下，膜的厚度和封孔质量直接决定寿命。海上组件通常要求氧化膜厚度达到AA15级（≥15μm），比常规陆地组件更厚。
但真正的薄弱点往往不在边框大面，而在安装孔和螺栓连接处。铝边框、钢制螺栓、镀锌支架三种金属挨在一起，海水盐膜就是现成的电解液，于是形成电偶电池：电位更负的铝成为阳极被优先腐蚀。安装孔边缘本来就是切削面、氧化膜不完整，再被螺栓压伤，就成了腐蚀的起点。

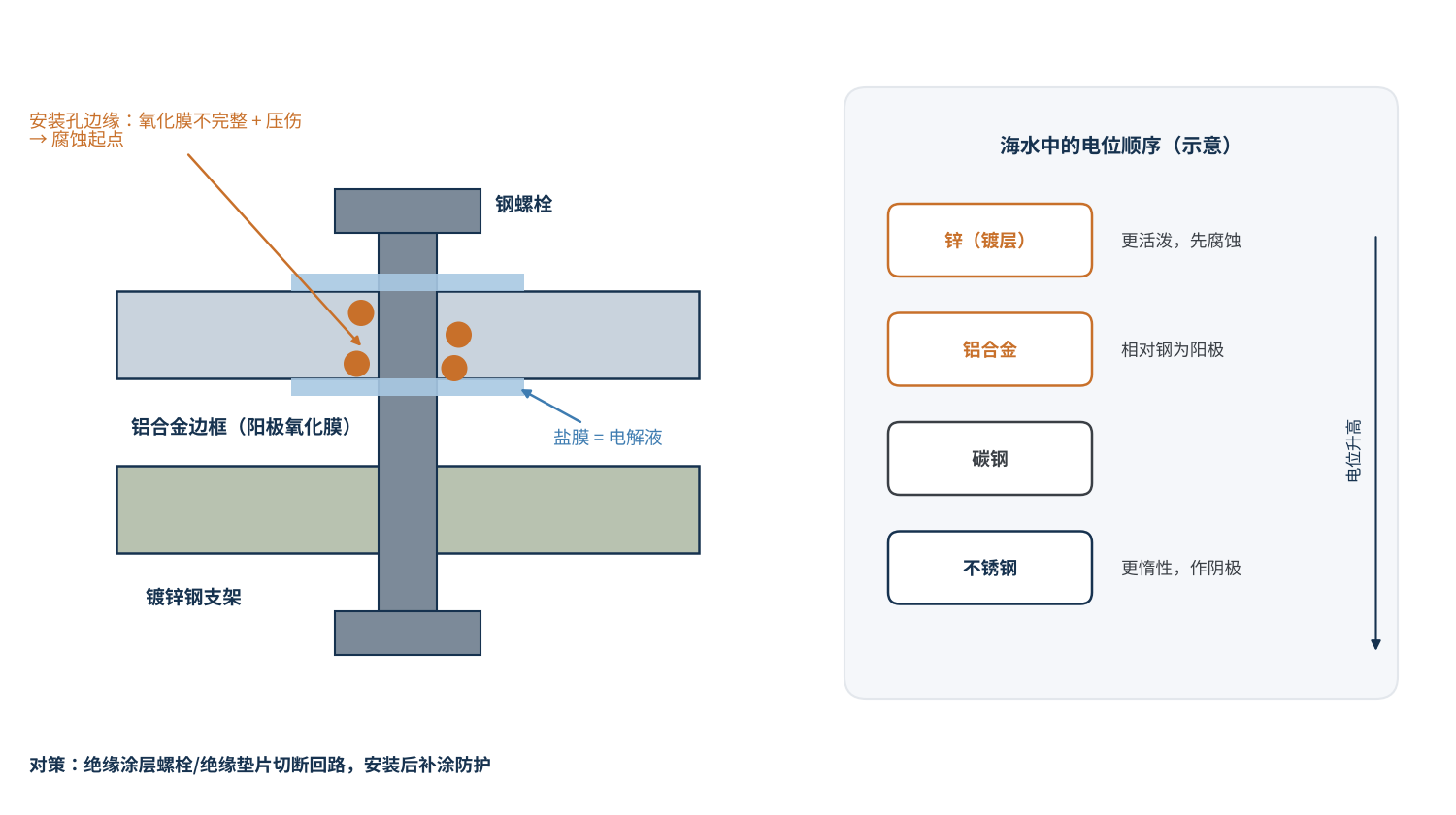

图3 铝边框—钢螺栓—镀锌支架连接处的电偶腐蚀示意
有厂家在带螺栓安装的状态下做了交变盐雾方法8测试，发现安装孔附近出现脆化、安装强度下降；某渔光互补项目运行8年后也出现了同样的现象。这说明实验室结果和户外表现是对得上的。
- 边框侧：提高氧化膜厚度与封孔质量，安装孔做好去毛刺和二次防护。
- 紧固件侧：选用达克罗等绝缘涂层螺栓，或加绝缘垫片，切断电偶回路。
- 安装后：连接部位补漆或涂防护胶，避免切口和压伤处裸露。
海上组件的边框问题，本质是“系统问题”：只把边框做得再好，螺栓和支架没跟上，腐蚀照样从连接处开始。
04接线盒与连接器：IP68不等于“永远不进水”
接线盒和连接器是组件唯一的“电气出口”，也是海上最容易出问题的地方。有研究在梳理海洋环境失效时指出，连接器、线缆等金属部件如果密封不到位，会率先被腐蚀。问题在于，很多人以为“IP68”就是万无一失。
IP68是一个出厂时、新品状态下的防护等级，测的是短时间浸水不进水。但海上组件要面对的是25~30年的长期考验，其中最隐蔽的是“呼吸效应”：白天接线盒内部温度升高、气压变大，晚上降温收缩形成负压，把外面潮湿含盐的空气一点点“吸”进去。日复一日，密封圈在紫外、臭氧、盐和温度循环下逐渐硬化、压缩永久变形，密封力下降，“吸”进去的水汽就越来越多。

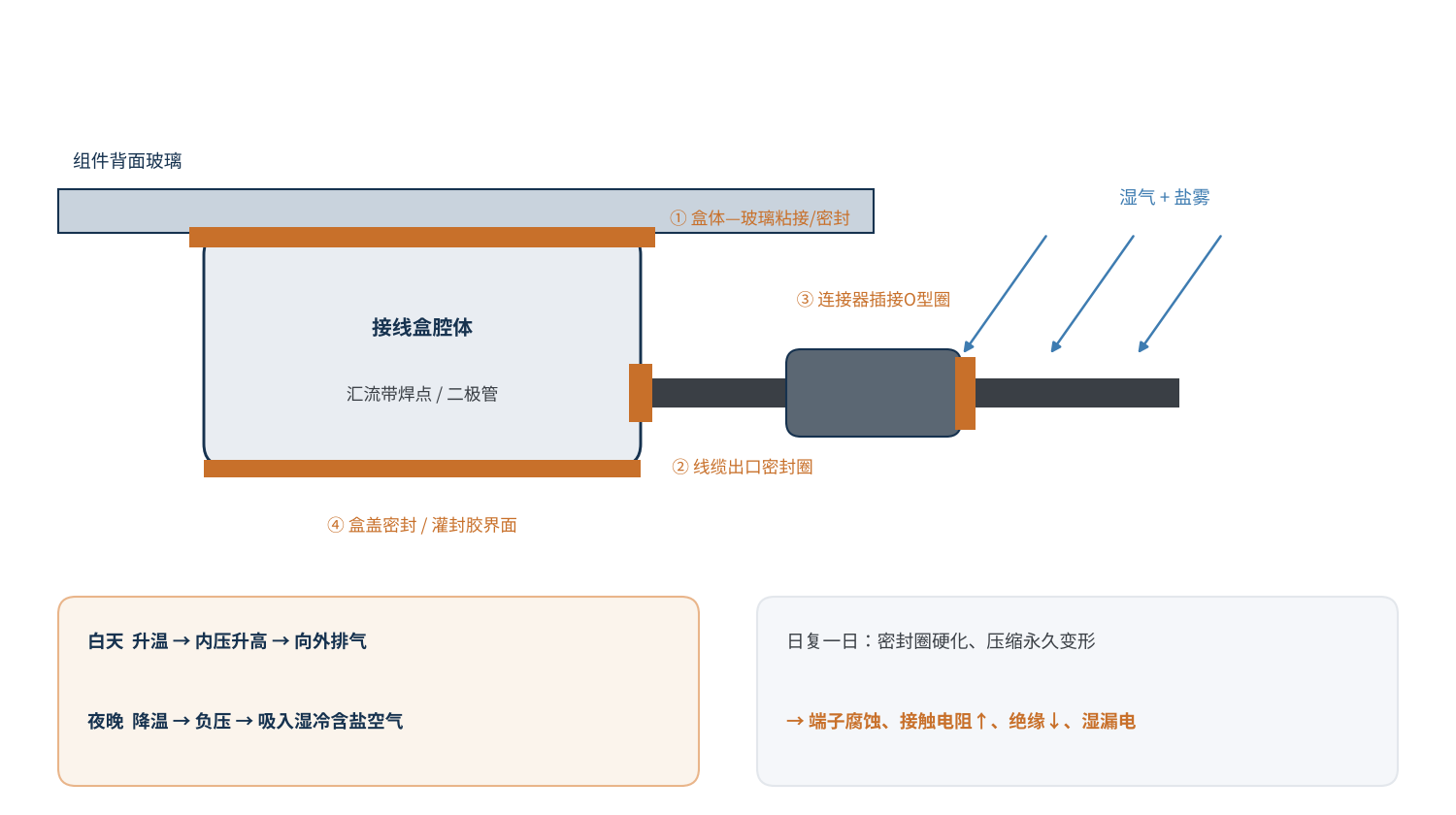

图4 接线盒与连接器的主要进水路径与“呼吸效应”示意
水汽进去之后会发生什么？一是金属端子和汇流带腐蚀，接触电阻升高，局部发热，严重时烧毁；二是绝缘下降，组件对地漏电流增大，触发逆变器绝缘阻抗告警甚至停机。这就是为什么海上组件除了做盐雾，还要特别关注湿漏电测试。
IEC 61215中的湿漏电测试（MQT 15），是把组件浸入导电溶液，在系统电压下测量绝缘电阻，面积大于0.1m²的组件要求绝缘电阻与面积的乘积不低于40MΩ·m²。对海上组件来说，更有意义的是“老化后的湿漏电”：盐雾、湿热、浸水循环做完之后，绝缘还能不能守住。部分厂家已经推出了加压浸没与温度循环相结合的测试，专门评估组件在海水环境中浸泡后的湿漏电和绝缘表现。
- 连接器：本体达到IP68和抗盐雾方法8，并加装保护罩做“双重防护”。
- 防尘塞：安装期间未插接的连接器必须戴防尘塞，防止早晚凝露水汽进入插接部位。
- 线缆：选用双层绝缘防水线缆，长度匹配，避免随浪晃动被反复拉扯。
- 同型号插接：不同品牌连接器混插，是陆地电站的老问题，到了海上会被成倍放大。
IP68解决的是“新的时候进不进水”，海上真正要问的是“老了以后还密不密封”。密封圈材料和长期老化数据，比一个IP等级更重要。
05浪溅区动态载荷：盐雾之外的“慢性疲劳”
第三道关是机械载荷。海上风大，阵风是动态的；桩基固定式项目遇上大浪，浪花和水汽还会冲击组件下沿。即使没有直接拍打，持续的风致振动也会让组件、边框和螺栓经历成千上万次的“小幅弯折”。
标准里的动态机械载荷测试（DML），通常是±1000Pa循环1000次，用来检验电池片隐裂会不会在循环中扩展。海上项目普遍会加严：有厂家给出的加严条件是1500Pa、20000次，并做了60m/s风洞测试和230万次激振测试。循环次数提高一个数量级以上，考验的就不只是电池片，而是边框角码、胶层和螺栓预紧力的疲劳寿命。
更要警惕的是“腐蚀+疲劳”的耦合：被盐雾削弱的安装孔、被振动松动的螺栓、被反复拉扯的线缆端子，三者会互相加速。螺栓一旦松动，组件振幅变大，连接处磨损破坏氧化膜，腐蚀又进一步加快。所以海上项目常建议使用防松螺栓，并在台风、风暴潮后加密巡检。
- 安装高度：桩基固定式项目组件下沿应高于当地30~50年一遇的极限浪高，从源头避开浪溅直击。
- 边框结构：适当增加壁厚、优化压块和螺栓位置，减小力臂，提升抗风揭能力。
- 防松设计：使用防松螺栓并按手册扭矩安装，避免振动导致扭矩衰减。
海上组件的可靠性，不是某一项测试过没过，而是“盐雾+湿漏电+动态载荷”按顺序叠加之后，还能不能站得住。
06写在最后
海上光伏批量并网，是光伏行业的一次“压力测试”。陆地上被认为“够用”的设计余量，到了海上可能刚好不够。我们的看法是：海上组件拼的不是单项指标，而是系统的耐久性：边框和螺栓要一起设计，接线盒和连接器要看老化后的数据，载荷测试要和腐蚀测试串起来做。
对业主和设计院来说，选型时不妨多问三个问题：盐雾测的是哪个方法、多少个循环、带不带安装件；湿漏电是新品数据还是老化后数据；动态载荷做了多少次循环。这三个问题问清楚了，海上组件的“生死劫”才算真正心里有数。
后续我们会继续围绕接线盒密封材料、连接器失效分析等话题展开。你在海上或沿海项目中遇到过哪些问题？欢迎与我们交流。
参考资料
- 澎湃新闻．海上光伏规模化发展提速，中广核烟台招远400兆瓦项目并网发电．2025-05-27
- 快科技．全球最大！我国首个百万千瓦级海上光伏项目全容量并网（山东东营垦利）．2025-12-27
- 科技日报．中广核宁德200兆瓦海上光伏项目全容量并网发电．2026-07-31
- 新华网．全国最大海上光伏项目送出线路工程建成投运（中核田湾200万千瓦滩涂光伏示范项目）．2026-01-29
- IEC 61701:2020 Photovoltaic (PV) modules – Salt mist corrosion testing
- IEC 60068-2-52:2017 Environmental testing – Test Kb: Salt mist, cyclic (sodium chloride solution)；Ascott Analytical. IEC 60068-2-52 Test Methodology
- IEC 61215-2 Terrestrial PV modules – Design qualification and type approval – Part 2: Test procedures（MQT 15 / MQT 20）
- 天合光能．海上光伏组件白皮书（20260205V1）
- 何大娟，韩雪，杨雪珊，等．海上光伏组件的设计及可靠性研究［J］．太阳能学报，2025，46(9)：564-570
- 正泰新能．ASTRO N海光组件及PIT测试介绍．2025-11
十余年光伏研发与技术团队｜硬核专业知识分享
材料 · 可靠性 · 失效分析 · 标准认证 · 产品 · 工艺
AI+光伏探索交流，欢迎合作
声明：
1. 原创内容仅代表作者个人观点，仅供参考，不构成投资建议。
2. 转载及引用内容均注明出处，尊重原创。
3. 部分内容含AI辅助（图表生成、数据检索、概念说明等），核心框架与重点内容由本技术团队撰写，并经人工审核。
4. 如有不实或侵权，请留言或联系我们处理
