紫外线是如何“偷走”组件寿命的？一文讲透UVID
导读
N型组件普及后，紫外诱导衰减（UVID）从一个“老问题”重新变成可靠性焦点。本文从紫外线在哪里、它如何拆掉电池正面的钝化层、为什么TOPCon更敏感、行业怎么测、测出来的数字该怎么读，到电池/材料/组件三层的应对思路，一次讲清UVID。核心结论：UVID是真问题，但实验室数字里有相当一部分是可恢复的亚稳态，区分“可恢复”与“不可恢复”，比盯着单一衰减值更重要。
这两年，几乎每一份第三方可靠性报告里都有一个高频词：UVID。PERC时代，紫外线主要被当作封装材料黄变、背板粉化的“外因”；进入N型时代，它却直接盯上了电池本身。有的组件在实验室里掉了十几个点，有的几乎不掉；同一块组件，暗处放几天再测又多掉一截，晒几天太阳又回来了。这篇文章，我们就把UVID从头到尾捋一遍。
01紫外线：占比不大，杀伤力不小
到达地面的太阳光里，波长280–400 nm的紫外线只占总能量的约4%–5%，却是能量最高的那部分光子。按波段通常再分两段：320–400 nm的UVA占了地面紫外的绝大部分；280–320 nm的UVB量少，但单个光子能量更高、破坏力更强。
对组件来说，紫外线要先穿过玻璃和前层封装胶膜，才能到达电池。所以“电池能吃到多少紫外”，首先取决于前层材料的透过特性。过去常用的EVA会添加紫外吸收剂，把380 nm以下的光大幅截掉；而为了多发电，行业这些年越来越多采用高紫外透过（UV-transmitting）的胶膜，把这部分光也放进来转成电流。多拿到的是一点短路电流，同时也把更多高能光子送到了电池表面。

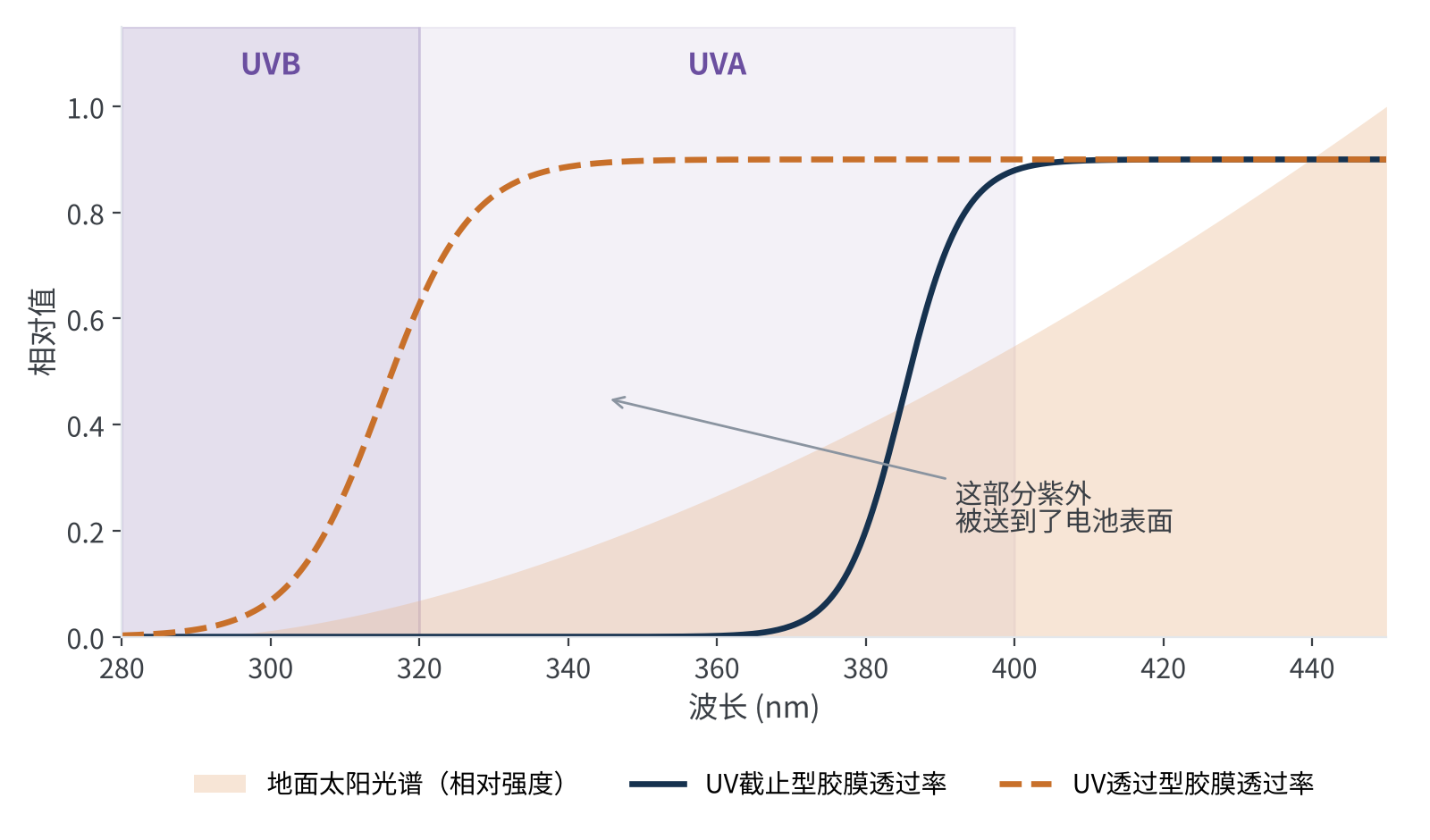

图1 地面太阳光紫外波段与两类封装胶膜透过特性（示意）
第三方实验室Kiwa PVEL也明确指出，TOPCon和HJT对UVID的敏感性，在与紫外透过型封装材料搭配时尤为突出；其9月在EU PVSEC 2026上的报告进一步给出，UV截止波长低于300 nm的胶膜对应更高的衰减。换句话说，UVID是“电池结构 × 封装方案”共同决定的结果，单看电池或单看胶膜都不完整。
02机理：紫外线是怎么“拆掉”钝化层的
要理解UVID，得先看电池最外面那几十纳米。以主流TOPCon为例，正面是p⁺硼发射极，上面依次是几纳米的氧化铝（AlOx）和约75 nm的氮化硅（SiNx）。AlOx负责化学钝化和场效应钝化，SiNx既是减反膜，也是一个“氢仓库”：烧结时释放的氢会去饱和硅表面的悬挂键。

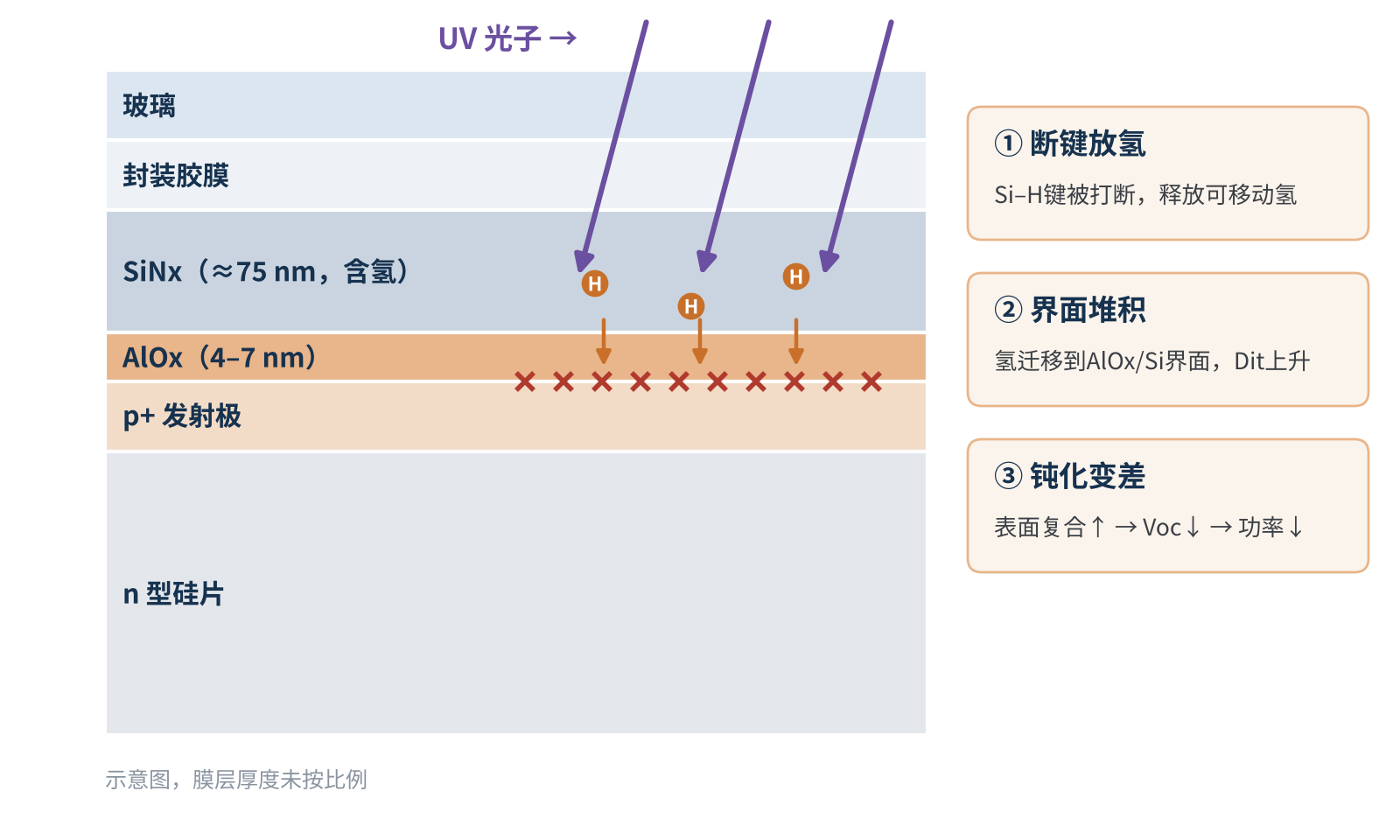

图2 TOPCon正面钝化叠层的UVID机理示意
近两年多家机构（UNSW、扬州大学/晶科、天合等）的研究，把这个过程描述得越来越清楚，可以概括为三步：
- 断键放氢：高能紫外光子打断SiNx中的Si–H键，释放出可移动的氢。
- 氢在界面堆积：游离氢迁移并堆积到AlOx/Si界面，界面缺陷态密度（Dit）上升，化学钝化变差。
- 电荷俘获与结构重排：紫外同时改变介质层中的固定电荷，削弱场效应钝化；部分研究还观察到介质层不可逆的结构重排。
钝化一变差，表面复合就增加，最先掉的是开路电压Voc，随后反映为填充因子和功率下降。值得注意的是，这一过程主要发生在正面：UNSW的研究发现，背面较厚的掺杂多晶硅会吸收370 nm以下的光子，起到了天然的“遮挡”作用。
HJT的路径类似但“主角”不同：研究认为其UVID主要来自正面i/n非晶硅层中的氢相关效应和掺杂失活，Kiwa PVEL的数据也显示HJT的损失以Isc和FF为主、恢复较慢。PERC同样会发生UVID，只是正面结构和工艺窗口不同，表现出来的敏感度不一样。
UVID本质上是一个“氢”的故事：紫外线把原本老老实实钝化缺陷的氢赶出来，让它跑到不该去的地方。
03为什么N型组件被“点名”
PERC时代，UV问题在第三方测试中一度淡出，因为大多数组件表现良好，大家的注意力转向了LID、PID等更紧迫的问题。N型电池普及之后，UVID被重新纳入扩展可靠性测试。Kiwa PVEL在2023年11月更新测试程序（PQP）时正式加入了UVID序列。
原因有三：一是N型电池正面的薄层叠层更“精细”，对界面状态更敏感；二是封装材料普遍走向高紫外透过；三是TOPCon的效率高、Voc高，表面复合稍有增加，损失就更容易被放大。
数据怎么说？Kiwa PVEL 2024年记分卡中，经过120 kWh/m²紫外照射后，各BOM的功率衰减从0.6%到16.6%不等，离散度极大；但同时也有4个TOPCon BOM衰减低于1%，说明UV稳定的TOPCon完全做得出来。到2026年记分卡，TOPCon BOM的UVID衰减中位数已从上一年的4.2%降到3.0%，判定失效的BOM比例也从6%降至3%，19家厂商的91个BOM成为UVID“优秀表现者”。

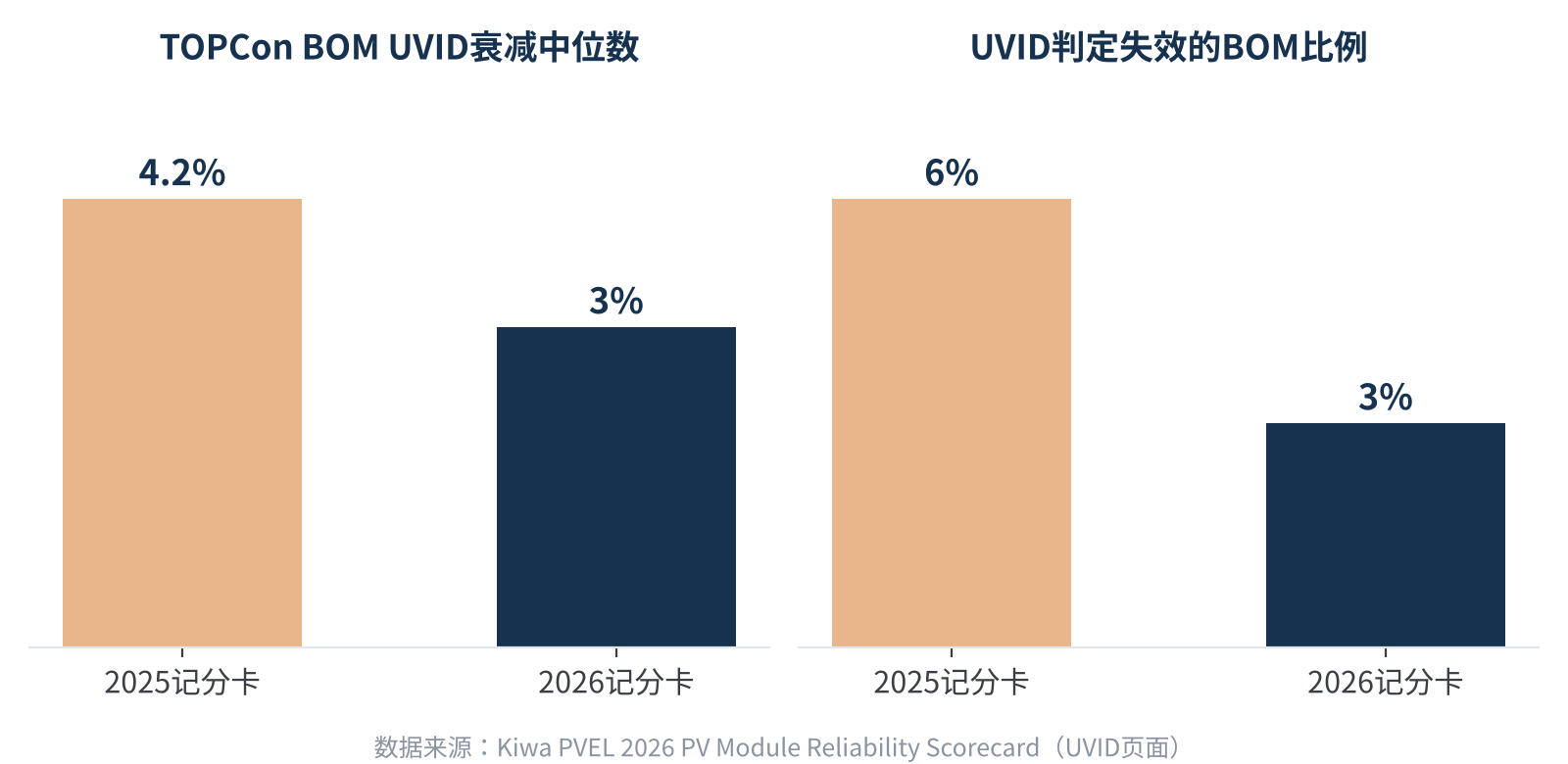

图3 Kiwa PVEL记分卡中TOPCon组件UVID衰减的变化
9月EU PVSEC 2026上，Kiwa PVEL与荷兰NLR汇总了2024–2026年测试的370块组件（78%为TOPCon）：UV120后TOPCon衰减0.4%–16.6%、中位数3.0%，HJT（样本有限）1.5%–8.6%、中位数5.2%，PERC中位数2.1%。结论原话是：UVID稳定性在改善，但还没有解决。
也有不同声音。扬州大学、常州大学与晶科的联合研究认为，优化后的SiNx/AlOx叠层能让TOPCon电池的抗UV能力反而优于PERC。这与第三方“TOPCon更敏感”的结论并不矛盾：前者是优化工艺的电池级对比，后者是市面商业组件的抽样结果。差距不在技术路线本身，而在各家的工艺与BOM。
04怎么测：一张表看清各家“考法”
目前UVID的测试方法还没有统一，不同标准和机构的紫外剂量相差可达8倍。
| 测试方法 | 紫外剂量 | 定位 |
|---|---|---|
| IEC 61215-2 MQT 10 | 15 kWh/m²（60 °C） | 预处理，为后续湿热/冷冻做准备 |
| IEC 61730 MST 54 | 60 kWh/m² | 安全认证，侧重材料 |
| Kiwa PVEL UVID（PQP V12） | 连续120 kWh/m²（金卤灯；UV荧光灯为75 kWh/m²），可选延长至360 kWh/m² | 扩展可靠性，关注正面功率衰减 |
| IEC TS 63624-1（已进入最终投票） | 更高剂量 + 光浸恢复 | 专门评估晶硅组件UVID |
表1 主要UV测试方法对比
问题出在“15 kWh/m²”这个数字上。NREL对一座电站的研究指出，MQT 10的剂量在户外大约只相当于2–3个月（该电站约1.8个月），而他们需要约67.5 kWh/m²的紫外照射才看到可测的功率损失。也就是说，过了IEC认证，并不代表过了UVID这一关。
NREL这项研究还有一个容易被忽略的发现：紫外照射后再做1000小时双85湿热，受过UV的电池串联电阻严重上升，并与金属化浆料中缺少锌有关（含锌浆料的样品中也观察到了严重的串阻劣化）。这提示我们，紫外和湿热的叠加效应，可能比单一应力更值得警惕。
标准层面，IEC TS 63624-1已于2026年10月2日进入50.20阶段（校样送秘书处或启动最终投票），下一阶段计划在11月下旬，有望成为第一份专门针对晶硅组件UVID的国际测试规范。
05关键一步：测出来的衰减，有多少是真的？
这是近一年UVID讨论里最重要的转折。Fraunhofer ISE发现，商业TOPCon组件在紫外照射后表现出明显的亚稳态：照完紫外放在暗处，效率会继续下降；再晒太阳，又会显著恢复。按“照完就测”或“暗放后再测”的常规做法，衰减会被明显高估。

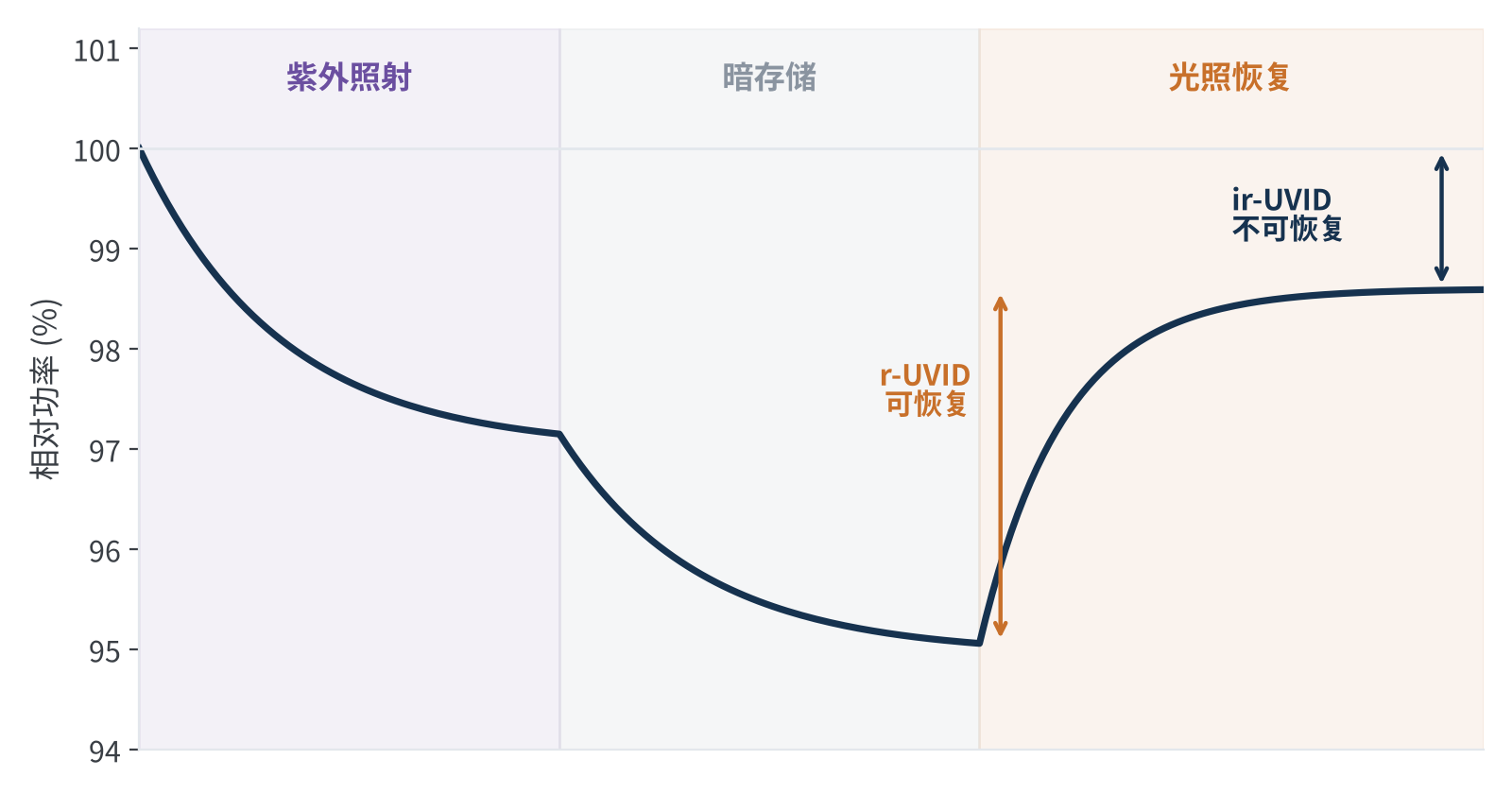

图4 UVID的亚稳态行为：紫外照射 → 暗存储 → 光照恢复（示意）
几个关键数据：Fraunhofer在60 kWh/m²（约相当于德国一年的紫外量）照射并经阳光稳定后，部分组件几乎不衰减，但也有组件恢复后仍有最高约5%的损失；Kiwa PVEL则观察到，UVID敏感的TOPCon组件测试后暗存储的衰减速度可达每天约1%；据TaiyangNews转述的Fraunhofer报告，即便没有照过紫外，出厂TOPCon组件在实验室存放中也有约每月0.1%的暗存储衰减，累计约0.6%后可经光浸恢复。Fraunhofer团队10月在Solar RRL发表的新论文还发现，UV与可见光同时照射（开路）时UVID几乎被完全抑制，升温也会减轻净衰减。
天合的研究团队据此提出把UVID分成两类，并与IEC TS 63624-1的恢复程序对齐：
- r-UVID（可恢复）：主要来自氢再分布和界面电荷俘获的变化，可通过光浸或热退火恢复，户外日照下会动态恢复，不影响实际发电量。
- ir-UVID（不可恢复）：经标准化光浸恢复后仍残留的损失，才是真正吃掉发电量、需要纳入质保和融资评估的部分。
但“可恢复”不等于“户外没问题”。Kiwa PVEL在美国加州Davis户外暴露一年的组件，衰减中位数约2%、最高8%，EL图案与室内结果一致，多数物料组合达不到“首年衰减<1%”的质保要求；NREL今年2月的研究也测到相当于约一年户外UV剂量后2.3%–3.2%的不可恢复损失。Kiwa PVEL还强调，光浸泡恢复的是暗存部分，UV造成的损伤本身不会被恢复。
看UVID报告，先问一句：这个数字是“恢复后”的吗？没有经过光照稳定的衰减值，只能当作上限参考；恢复之后剩下的，才是真风险。
06怎么防：电池、材料、组件三层发力
好消息是，UVID是可以被工程化解决的，2026年记分卡的改善就是证明；Kiwa PVEL也报告过一个TOPCon物料组合改进后复测，衰减从6.5%降到1.3%。综合近期研究，主要抓手如下：
- AlOx厚度与工艺：UNSW研究显示，7 nm的AlOx比4 nm明显更抗UV，因为它更能阻挡氢迁移；PEALD通常也优于常规PECVD。但过厚会起泡、增加隧穿电阻，需要找平衡。
- 盖层与折射率：用SiON替代或调整SiNx，可稳定氢、改善化学钝化；适当提高SiNx折射率能多吸收紫外，保护下层界面，代价是一点光学损失。
- 氢管理：优化沉积温度、气体配比、烧结曲线和退火条件，让氢“该在的地方待着”。
- 封装选型：在电池UV稳定性不足时，前层胶膜的紫外截止仍是最直接的保险；电池足够稳时，再用高透胶膜去拿那部分增益。转光（UV down-conversion）胶膜目前主要用于HJT，长期可靠性仍需验证。
- 验证方法：选型时要求做高剂量UV测试 + 标准化光浸恢复，同时关注UV与湿热的叠加序列；同一组件内各电池片敏感性不同，抽样要覆盖多片、多批次。
对于采购和电站业主，我们的建议是：不要只看“是否通过IEC”，而要看高剂量UVID测试的恢复后结果，并把胶膜型号纳入BOM锁定范围：同一款电池换了胶膜，UVID表现可能完全不同。
07写在最后
从PERC到TOPCon、HJT，每一次电池效率的跃升，都会带来新的可靠性课题。UVID就是N型时代的那道题：它真实存在，也正在被逐步解决；它会被测试方法放大，也不能因此被轻视。
对行业来说，下一步的关键是把“可恢复”和“不可恢复”分清楚、测标准、写进合同。等IEC TS 63624-1正式落地，UVID也许会像当年的PID一样，从“风险项”变成“常规考核项”。在那之前，多问一句“恢复后是多少”，就能少踩很多坑。
你们在UVID测试或选型中遇到过哪些问题？欢迎与我们交流。
参考资料
- Kiwa PVEL. 2026 PV Module Reliability Scorecard – Ultraviolet Induced Degradation.
- Kiwa PVEL. 2024 PV Module Reliability Scorecard – UVID.
- Kiwa PVEL & NLR. UV-Induced Degradation in TOPCon and Other Modules. EU PVSEC 2026, 2026-09-14.
- Sinha A, Jaubert J-N, Karin T. UV-Induced Degradation in N-Type Modules: Exploring Metastability and Recovery Pathways. IEEE PVSC, 2025.
- Kiwa PVEL. UV-Induced Degradation（UVID测试说明）.
- Fraunhofer ISE. Fraunhofer ISE evaluates common UV tests for TOPCon modules for practical relevance. Press Release, 2025-04-10.
- TaiyangNews. Understanding UVID, Glass Breakage, and Metastability in Modern TOPCon Modules（Fraunhofer ISE报告）.
- pv magazine USA. NREL researchers warn of unexpectedly high UV-induced degradation in n-type solar modules. 2025-09-17；pv magazine USA. NREL researchers quantify UV-induced degradation levels in TOPCon solar cells. 2026-02-18.
- pv magazine. UNSW research offers guidance for more robust TOPCon solar cells（AlOx厚度与氢输运）.
- pv magazine Australia. Research warns of UV-induced degradation in TOPCon solar cells from invisible light. 2025-08-12.
- pv magazine. Trina Solar researchers propose new classification of ultraviolet-induced degradation in TOPCon solar cells. 2026-10-14；原文：Solar Energy Materials and Solar Cells.
- pv magazine. New research uncovers interface-level physical mechanisms driving UV degradation in TOPCon solar cells. 2026-05-08.
- Khan et al. Charge Trapping, Hydrogen Accumulation, and Structural Rearrangement: A Complete Model for UVID in TOPCon Devices. Sol. Energy Mater. Sol. Cells 298 (2026) 114149.
- Messmer P., et al. Solar RRL, 2026. DOI: 10.1002/solr.70516.
- TaiyangNews. UV-Induced Degradation in SHJ Cells.
- IEC 61215-2:2021 MQT 10；IEC 61730 MST 54（UV预处理测试要求）；IEC TS 63624-1项目信息（ISS项目页）.
十余年光伏研发与技术团队｜硬核专业知识分享
材料 · 可靠性 · 失效分析 · 标准认证 · 产品 · 工艺
AI+光伏探索交流，欢迎合作
声明：
1. 原创内容仅代表作者个人观点，仅供参考，不构成投资建议。
2. 转载及引用内容均注明出处，尊重原创。
3. 部分内容含AI辅助（图表生成、数据检索、概念说明等），核心框架与重点内容由本技术团队撰写，并经人工审核。
4. 如有不实或侵权，请留言或联系我们处理
