焊带相关的常见失效：从EL暗片到焊点开裂
导读
焊带相关的失效贯穿组件的整个生命周期：制造阶段的虚焊、隐裂，户外运行中的焊点疲劳、片间焊带断裂、腐蚀和热斑。本文按时间线梳理这些失效的表现、机理和后果，结合IEA PVPS失效报告和焊点老化研究的数据，用估算说明串联电阻上升对功率的影响，最后给出一套从现象到根因的失效分析思路。
前几篇我们讲了焊带怎么选、怎么做、怎么测、怎么焊。这一篇换个角度：如果出了问题，会是什么样子？在组件失效分析中，焊带相关的问题出现频率很高，而且往往“潜伏期”很长——出厂时EL一切正常，几年后才慢慢显现。这一篇，我们沿着组件的生命周期，把焊带相关的常见失效逐一拆开。
01先画一张失效地图
焊带相关失效，按发生的阶段可以大致分成三类：

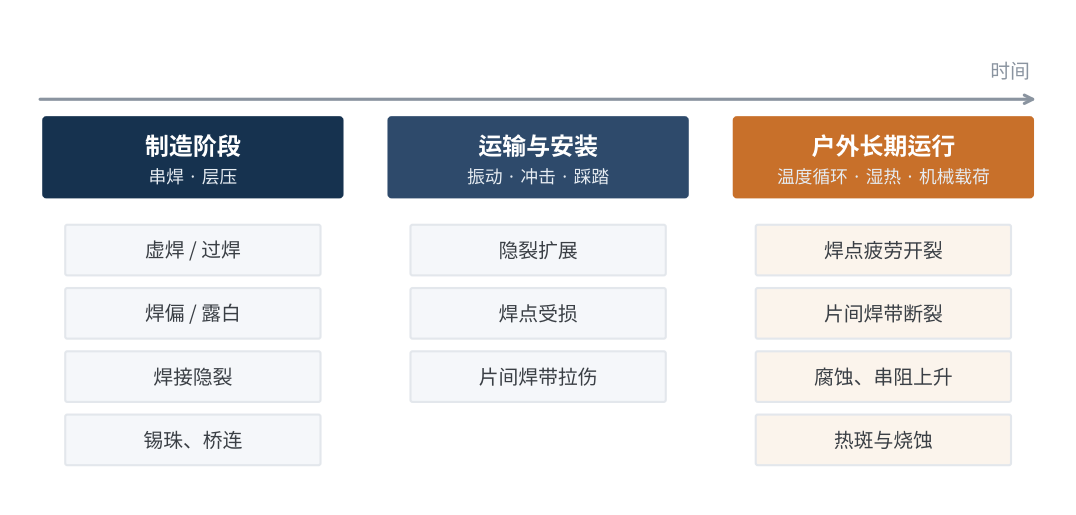

图1 焊带相关失效按生命周期阶段分布示意
这类问题有多普遍？国际能源署光伏系统计划（IEA PVPS）Task 13发布的《光伏组件失效综述》（2014）给出了几组数据：
- 早期客诉：在德国一家分销商约200万块组件、交付后前两年的客诉统计中，“电池互联缺陷”与接线盒失效、玻璃破碎、边框松动、分层一起，位列主要失效类型。
- 认证测试：在约1740个晶硅组件认证项目中，未通过的测试里热循环（TC200）占约18%，湿热（DH）占约17%，而这两项测试考核的正是焊点和焊带。
- 户外烧痕：在一项覆盖21家制造商、运行8年的组件研究中，电池片上的烧痕（burn marks）约占全部失效的10%。这类烧痕通常与互联焊带、焊点或汇流条的局部过热有关。
可以看到，焊带和焊点是组件长期可靠性中最常“出事”的环节之一。下面我们按时间顺序逐一展开。
02制造阶段：虚焊、过焊与焊接隐裂
制造阶段的问题大多可以通过EL检测发现。上一篇我们讲过焊接工艺的温度窗口，制造缺陷基本就是“窗口两侧”的问题：

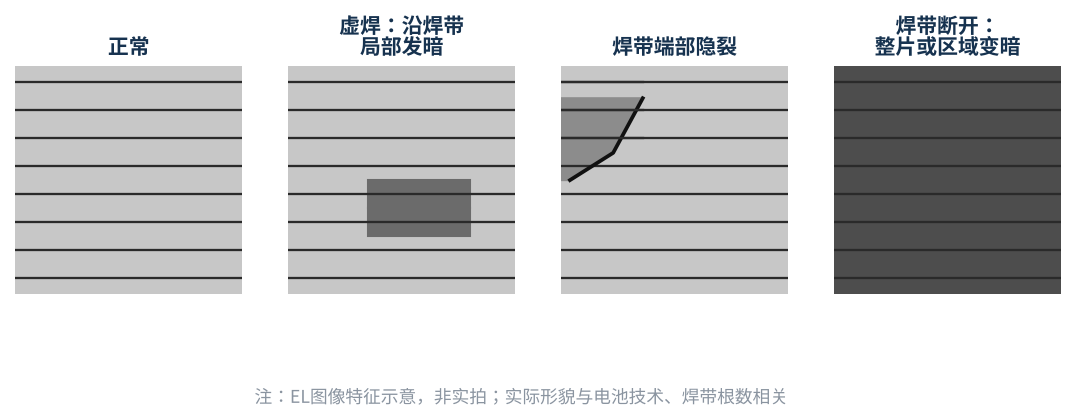

图2 几类焊带相关缺陷在EL图像中的典型特征示意
- 虚焊：焊料没有充分润湿栅线，焊点只是“搭”在上面。EL上常表现为沿焊带方向的局部发暗。多主栅时代焊带根数多、单根焊带虚焊的影响被分摊，EL特征不像过去那样明显，更容易漏检。
- 过焊：温度过高或时间过长，焊点周围栅线和钝化层受损，严重时焊点发黄、电池片局部效率下降。
- 焊接隐裂：典型位置是焊带端部和焊点附近。焊带末端是应力集中区，冷却时铜收缩把电池片边缘“拉”出裂纹。EL上表现为从焊带端部出发的线状暗纹，或被裂纹隔开的暗区。
- 焊偏、露白：焊带偏离栅线，焊接面积不足，同时遮挡细栅，既影响拉力又影响电流收集。
制造缺陷最危险的不是当下的功率损失，而是它们会成为户外失效的“起点”。一个初始拉力偏低的焊点，在热循环中会更早开裂；一条细小的隐裂，在运输、安装和风雪载荷下会继续扩展，最终形成失效区域。
值得一提的是，多主栅同样改变了隐裂的后果。IEA PVPS Task 13在2025年2月发布的新技术衰减与失效报告认为，隐裂的影响已经在很大程度上被多主栅（multi-wire）技术克服：焊带根数多、间距小，裂纹隔开的区域仍能被就近的焊带收集电流。但这并不意味着隐裂可以放过——它仍是焊点和片间焊带后续失效的潜在起点。
制造阶段的焊带缺陷大多能在EL上看到，但多主栅让虚焊更隐蔽，也让隐裂的功率影响变小。对制造缺陷仍要“零容忍”，因为它们是户外失效的种子。
03焊点疲劳：一天一次的“折弯”
组件在户外每天经历一次温度循环：白天组件温度可达六七十摄氏度，夜间降回环境温度。上一篇我们算过，铜和硅的热膨胀差异会产生远超铜弹性范围的失配应变。于是，焊点每天都要承受一次“拉—推”的往复变形。
这种往复变形会在焊点内部逐渐积累损伤：
- 焊料蠕变与组织粗化：锡铅等焊料在室温附近就会发生蠕变，反复变形使焊料内部的相组织逐渐粗化、分离，强度下降。
- IMC增厚：焊料与铜、银之间的金属间化合物会随温度和时间缓慢增厚。IMC本身硬而脆，越厚越容易沿界面开裂。
- 裂纹萌生与扩展：裂纹通常从焊点边缘或IMC界面开始，逐步向内扩展，有效导电面积减小，串联电阻上升。
美国亚利桑那州立大学与NREL的研究团队（IEEE Journal of Photovoltaics，2020）对两批在亚利桑那户外运行了21年和18年的组件做了焊点老化研究，结论很有参考价值：含银的Sn62Pb36Ag2焊料，焊点退化的激活能约为0.12eV，而不含银的Sn60Pb40约为0.35eV，前者对温度更不敏感；两种焊点的IMC厚度都随组件温度升高而增加，不含银的焊点在各温区都出现了明显的相分离。研究认为，焊料中的银有助于减缓焊点退化。
焊点疲劳的直接后果是串联电阻上升。我们估算一下它对功率的影响：

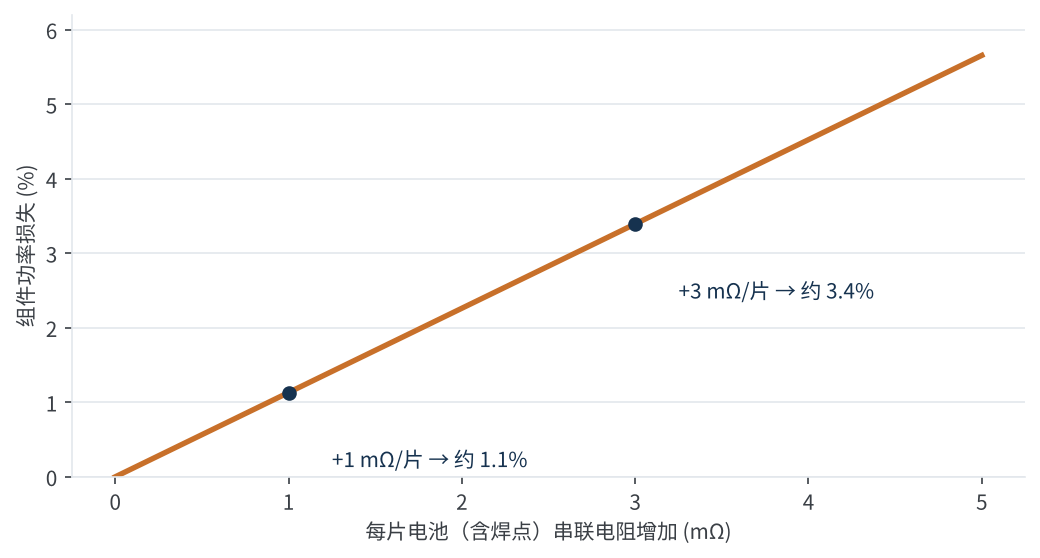

图3 每片电池串联电阻增加对组件功率的影响（估算）
以一块144半片、约580W的组件为例，如果每片电池（含焊点）的串联电阻平均增加1mΩ，组件功率损失约1.1%；增加3mΩ，损失约3.4%。1mΩ是什么概念？0.26mm铜圆丝的电阻约0.33mΩ/mm，1mΩ只相当于约3毫米长的一段细焊带。也就是说，焊点哪怕只是“部分开裂”，累积起来也是不可忽视的功率损失。
焊点疲劳的特点是“慢”：初期功率几乎不变，随着裂纹扩展，串联电阻加速上升，表现为填充因子（FF）逐年下降。在实验室里，TC200和更长周期的热循环测试就是用来加速复现这一过程的。
04片间焊带断裂：最脆弱的一小段
如果说焊点疲劳是“慢性病”，片间焊带断裂就是“急症”。

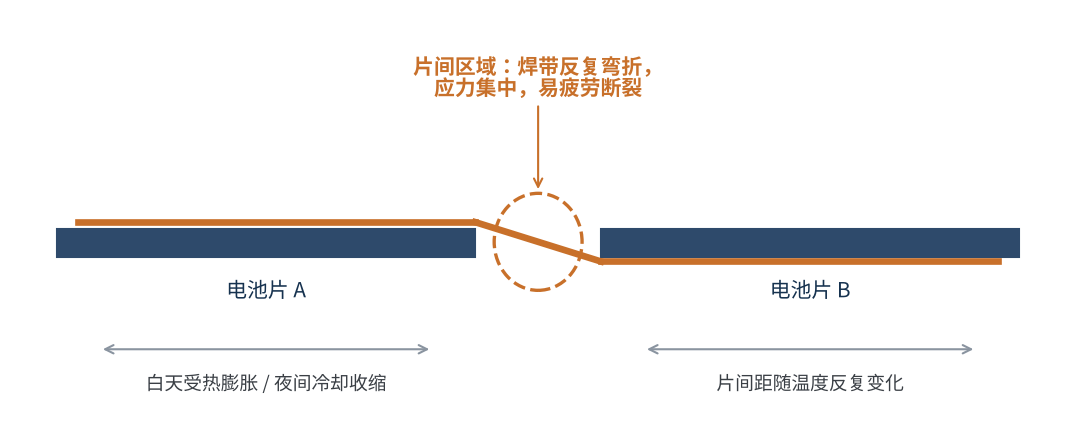

图4 片间区域焊带受反复弯折示意
焊带在两片电池之间要从上一片的正面“下台阶”到下一片的背面。这一小段焊带没有电池片支撑，而且是整根焊带上形变最集中的地方：
- 温度循环：电池片随温度膨胀收缩，片间距反复变化，片间焊带像铁丝一样被反复弯折。
- 机械载荷：风压、雪压使组件弯曲，片间焊带同时受拉伸和弯折。
- 越细越敏感：细圆丝截面小，同样的变形下应力更高，疲劳寿命更短。片间距越小，弯折半径越小，问题越突出。
片间焊带断裂的后果取决于断了多少根：多主栅组件断一两根，电流还能从其他焊带走，表现为局部电阻上升和轻微发热；如果大量断裂甚至整串断开，电流被迫从旁路二极管绕行，对常见的三个旁路二极管分区的组件来说，最严重时功率会直接损失约三分之一（半片组件因上下两半并联，具体损失与断开位置有关）。更危险的情况是“将断未断”：断口处接触不良，可能产生局部高温甚至电弧，这是烧痕和火灾风险的来源之一。
这也解释了第二篇讲过的分段焊带、压扁段设计的意义——它们的一个重要目的，就是降低片间区域的应力集中，提高抗疲劳能力。
片间焊带是整根焊带最脆弱的一段。断一两根是电阻问题，断一整串是功率问题，“将断未断”是安全问题。
05腐蚀：湿热环境下的慢性侵蚀
焊带相关的腐蚀，主要发生在湿热环境中。最常见的“元凶”是EVA胶膜水解产生的醋酸：水汽透过背板或边缘进入组件，EVA中的醋酸乙烯酯在湿热作用下分解出醋酸，醋酸会侵蚀焊料、焊点界面和电池片银栅线。
- 焊点腐蚀：焊料中的锡、铅被腐蚀，焊点与栅线的结合力下降，接触电阻上升。
- 栅线腐蚀：银栅线与硅之间的接触界面被侵蚀，细栅接触电阻上升。EL上常表现为从电池片边缘或沿焊带方向逐渐变暗。
- 焊带表面变色：焊带涂层氧化、发黑，周围胶膜黄变。第五篇讲到的PCT和湿热测试，判定的正是焊带两侧10mm范围内有无黄变发黑。
腐蚀的程度与胶膜类型、背板透水率、助焊剂残留都有关系。POE类胶膜本身不产生醋酸，是双玻和高湿地区组件常用的选择；助焊剂残留过多会加剧腐蚀，这也是串焊工艺要控制助焊剂用量的原因之一。在沿海、高盐雾地区，焊带和汇流条的盐雾腐蚀同样需要关注。
06热斑与烧蚀：失效的“最后一公里”
前面讲的虚焊、疲劳开裂、焊带断裂、腐蚀，最终都会走向同一个结果：局部电阻上升，局部发热。
根据焦耳定律，发热功率与电流平方和电阻成正比。焊点或焊带的某个位置电阻升高，那里就会持续发热，形成热斑。红外热像中，这类热斑往往沿焊带方向分布，或者集中在焊点、汇流条连接处。长期过热会导致：
- 胶膜黄变、褐变：沿焊带方向出现条状变色，影响透光，进一步降低功率。
- 烧痕与背板烧蚀：电池片和焊点上出现烧痕，严重时背板出现焦痕甚至烧穿，IEA报告中统计的burn marks多属此类。
- 安全风险：汇流条焊点、引出线连接处电流最大，一旦接触不良，发热最严重，是电弧和火灾风险最高的位置。
所以汇流区虽然技术变化不大，却是失效分析中需要重点检查的区域。电流越大的地方，对焊接质量的容忍度越低。IEA PVPS 2025年的报告也专门提到：接线盒内电气触点焊接不良，会导致旁路二极管实际没有接入，进而引发整串功率损失甚至火灾，因此建议生产中对旁路二极管功能做100%检测。
07失效分析：从现象到根因
遇到焊带相关失效，我们建议按“现象—定位—剖析—根因”四步走，每一步对应不同的分析工具：
| 步骤 | 常用手段 | 能回答什么问题 |
|---|---|---|
| 看现象 | 外观检查、IV曲线 | 功率掉了多少？FF下降还是电流下降？曲线有无台阶？ |
| 找位置 | EL、红外热像 | 问题在哪片电池、哪根焊带、哪个焊点？ |
| 做剖析 | 焊接拉力、金相切片、SEM/EDS | 焊点是否开裂？IMC多厚？有无腐蚀产物？ |
| 定根因 | 对照来料、工艺和测试数据 | 是焊带、焊接工艺、封装材料还是使用环境的问题？ |
表1 焊带相关失效分析四步法
其中IV曲线是很好的“初筛”工具：串联电阻上升会表现为FF下降、曲线在最大功率点附近“变软”；焊带断裂导致旁路二极管导通时，IV曲线会出现明显的台阶。
找到失效形式后，还要把它“翻译”回前几篇讲的焊带特性，才能真正解决问题：
| 失效形式 | 可能的焊带相关根因 | 预防方向 |
|---|---|---|
| 虚焊 | 涂层偏薄、氧化，储存超期 | 涂层厚度与储存管理（第三、五篇） |
| 焊接隐裂、翘曲 | 屈服强度偏高，焊接温度过高 | 屈服强度窗口、低温焊接（第三、六篇） |
| 焊点疲劳开裂 | 焊料体系、初始焊接质量不足 | 涂层合金选择、拉力管控（第三、六篇） |
| 片间焊带断裂 | 线径细、片间距小、应力集中 | 分段/压扁设计、版型优化（第二篇） |
| 腐蚀、黄变 | 助焊剂残留、胶膜不匹配 | 兼容性验证、胶膜选型（第五篇） |
| 热斑、烧蚀 | 以上问题的最终表现 | 汇流区焊接质量重点管控 |
表2 失效形式、焊带相关根因与预防方向
焊带相关失效大多不是“突然发生”的，而是制造缺陷、材料特性和户外应力长期叠加的结果。看懂失效，才能反推到材料、工艺和设计上去解决。
08写在最后
失效分析最有价值的地方，不是给失效“定性”，而是把结论反馈回前端：焊带选型、工艺窗口、来料标准、版型设计。每一个失效样品，都是一份关于材料和工艺的“体检报告”。
这一篇我们看的是“单个失效”。下一篇，我们将把视角拉到整块组件，聊焊带在组件可靠性中的角色：TC、DH、机械载荷测试中焊带如何受力，焊带与电池薄片化、胶膜、电池金属化如何匹配，以及如何通过焊带选型提升组件可靠性。你们在失效分析中遇到过哪些焊带相关的“疑难杂症”？欢迎与我们交流。
参考资料
- IEA PVPS Task 13：Review of Failures of Photovoltaic Modules（IEA-PVPS T13-01:2014），https://iea-pvps.org/wp-content/uploads/2020/01/IEA-PVPS_T13-01_2014_Review_of_Failures_of_Photovoltaic_Modules_Final.pdf
- Gopalakrishna H. et al., Activation Energy for End-of-Life Solder Bond Degradation: Thermal Cycling of Field-Aged PV Modules, IEEE Journal of Photovoltaics 10(6), 1762–1771 (2020)，https://www.osti.gov/pages/biblio/1770900
- IEA PVPS Task 13：Assessment of Photovoltaic Module Failures in the Field（2017），https://iea-pvps.org/key-topics/report-assessment-of-photovoltaic-module-failures-in-the-field-2017/
- Crack initiation and growth in PV module interconnection, Liverpool John Moores University，https://researchonline.ljmu.ac.uk/id/eprint/15724/
- IEA PVPS Task 13：Degradation and Failure Modes in New Photovoltaic Cell and Module Technologies（IEA-PVPS T13-30:2025），2025-02，https://iea-pvps.org/wp-content/uploads/2025/02/IEA-PVPS-T13-30-2025-EX-SUMM-Degradation-and-Failure.pdf
