焊带与电池片的“结合”:光伏组件焊接工艺全解析 ​

封面

导读

焊带最终要靠焊接与电池片“结合”在一起。本文从一个焊点的形成讲起,拆解串焊机的工艺流程,对比红外、电磁感应等加热方式,用一组热失配估算说明“焊得牢”与“不伤片”之间的矛盾,再介绍HJT低温焊接和0BB无主栅的几条互联路线,最后给出常见焊接问题的排查思路。

前五篇我们从作用、形态、材料、工艺、测试几个角度把焊带本身讲透了。但焊带的价值,最终要在一个地方兑现:焊点。一块组件上有上万个焊点,任何一个虚焊、过焊或者隐裂,都会在EL图像上留下痕迹,甚至在几年后变成功率衰减和热斑。这一篇,我们来聊焊带与电池片是怎样“结合”的。

01一个焊点是怎么形成的 ​

把焊带焊到电池片上,本质上是一次软钎焊:加热让焊带表面的锡合金涂层熔化,熔融焊料润湿电池片的银栅线,在界面上发生冶金反应,冷却后凝固成一个牢固的连接。

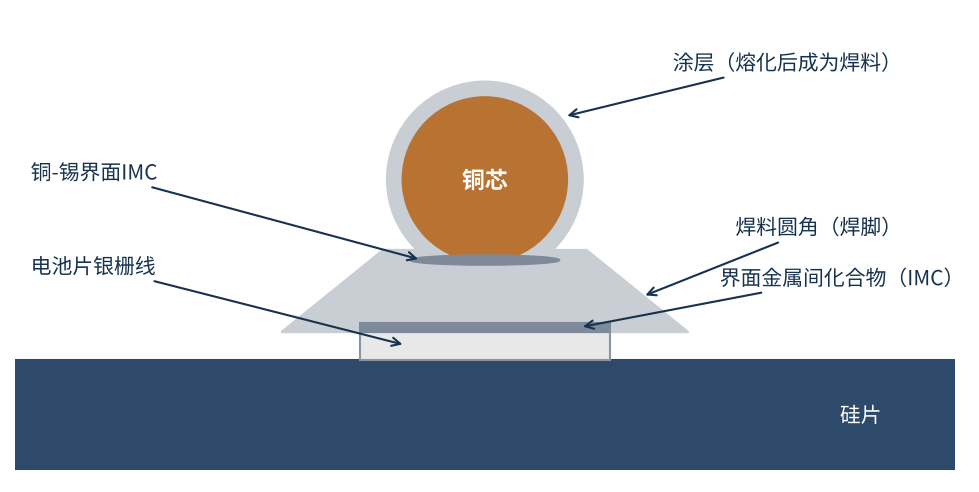

图1 焊带与电池片栅线焊点结构示意

图1 焊带与电池片栅线焊点结构示意

这个过程可以分成三步:

  • 润湿:助焊剂先清除焊带涂层和银栅线表面的氧化膜,熔融焊料才能在栅线上铺展开。润湿不好,焊料只是“搭”在栅线上,看着焊上了,实际是虚焊。
  • 合金化:焊料中的锡与栅线中的银、焊带中的铜发生反应,在界面上形成一层很薄的金属间化合物(IMC)。正是这层IMC,让焊点真正“长”在一起。
  • 凝固:停止加热后,焊料冷却凝固,焊点成形。冷却过程中,铜和硅的收缩差异开始产生应力。

决定焊点质量的是四个要素:温度、时间、压力、助焊剂。温度和时间决定焊料能否充分熔化、IMC能否正常生长;压力保证焊带与栅线紧密贴合;助焊剂保证润湿。四个要素中任何一个出问题,焊点就会出问题。

02串焊机里发生了什么 ​

在组件厂,焊接是在串焊机上完成的。串焊机把电池片和焊带一片一片焊接起来,形成电池串。典型流程如下:

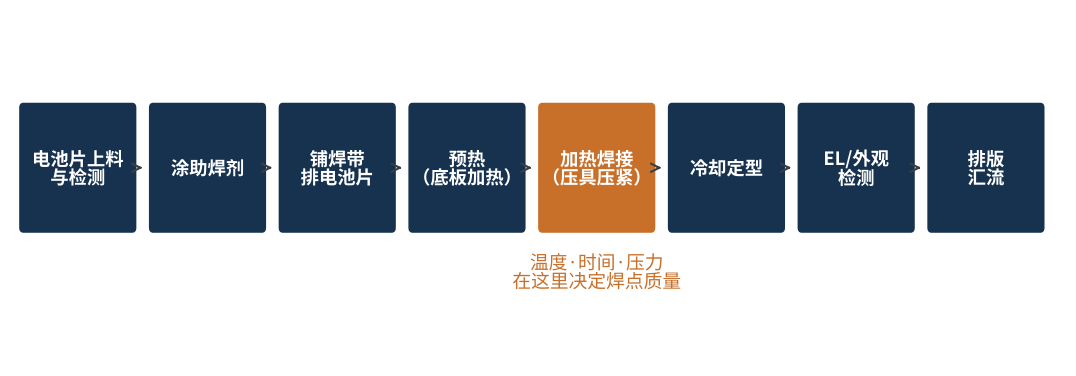

图2 串焊机典型工艺流程示意

图2 串焊机典型工艺流程示意

  • 上料与检测:电池片上料后先做外观或EL检测,剔除已有隐裂、缺角的电池片,避免把问题带进电池串。
  • 涂助焊剂:在焊带或电池片的焊接位置涂覆助焊剂。助焊剂量太少润湿不足,太多则残留增加,影响外观和长期可靠性。
  • 铺焊带、排电池片:焊带按设计长度裁切、拉直,与电池片精确对位。对于十几到二十多根的细圆丝,对位精度直接决定是否焊偏。
  • 预热:电池片放在加热底板上预热,减小焊接时的瞬时温差,降低热冲击。
  • 加热焊接:在压具(压针、压板)压紧焊带的同时快速加热,使涂层熔化完成焊接,这是整个流程的核心。
  • 冷却与检测:焊点冷却定型后,电池串再经过EL和外观检测,合格后进入排版、汇流焊接。

整个焊接节拍通常只有一两秒。在这么短的时间里,要让上千个焊点同时达到合适的温度,对加热方式的均匀性和可控性要求很高。

03加热方式:红外、电磁感应还是激光 ​

串焊机的加热方式主要有几种,各有特点:

加热方式原理优点需要注意的地方
红外加热红外灯管辐射加热非接触、速度快、技术成熟温度均匀性受灯管布置和遮挡影响
电磁感应加热感应线圈使焊带自身发热热量集中在焊带,电池片受热少对焊带材料和位置敏感,设备调试要求高
热风加热热空气对流加热温度均匀、热冲击小速度相对较慢
激光加热激光局部照射焊点加热范围精准、热影响区小设备成本高,多焊点同时加热难度大

表1 串焊机主要加热方式对比

目前行业里应用最广的是红外加热。德国Fraunhofer ISE的研究团队2025年在EPJ Photovoltaics上发表了一项针对工业串焊机红外焊接的建模研究,用热电偶实测验证了焊接过程中的电池片温度变化,模拟与实测的最大偏差为(8±4)K,数据很有参考价值:

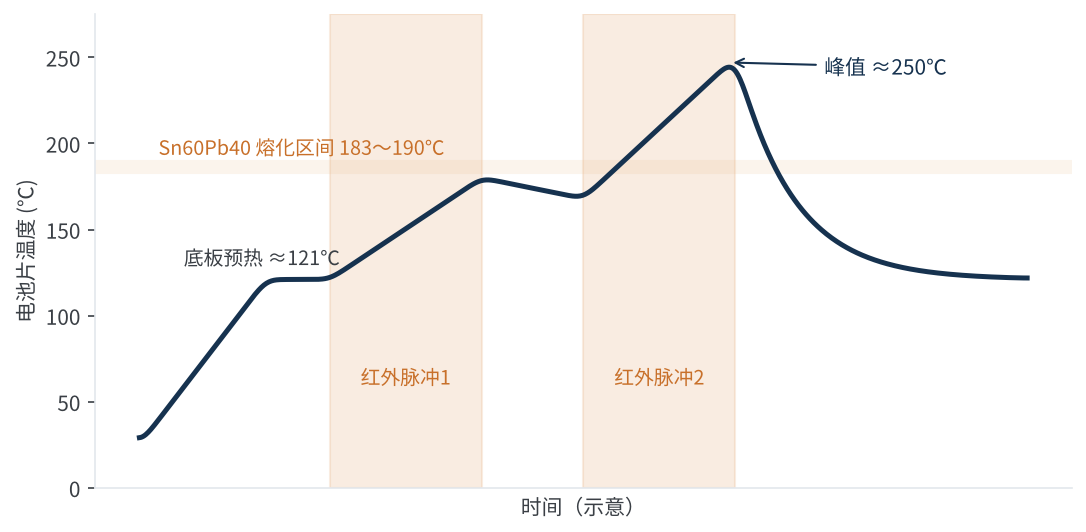

图3 红外焊接过程中电池片温度变化示意(根据Fraunhofer ISE研究案例重绘)

图3 红外焊接过程中电池片温度变化示意(根据Fraunhofer ISE研究案例重绘)

  • 两段脉冲加热:底板把电池片预热到约121℃,再经过两次约1.2秒的红外脉冲,电池片温度先升到约180℃,再升到约250℃的峰值。
  • 中心热、边缘冷:电池片边缘比中心低约26~36℃。原因是红外辐射强度从中心向边缘衰减,压具遮挡和反射也有影响。
  • 功率越高越不均匀:把红外功率从70%降到50%,中心与边缘的温差从约36℃缩小到约26℃,峰值温度也从约249℃降到约219℃。

这组数据说明了一个现实问题:为了让边缘的焊点焊透,中心往往要被“过度加热”。温度不均匀,意味着同一片电池上可能同时存在过焊和虚焊风险,也意味着更大的热应力。这也是为什么串焊工艺调试时,要特别关注电池片边缘和中心焊点的拉力差异。

这个问题是可以优化的。同一团队在2025年欧洲光伏大会(EU PVSEC)上报告:工业红外焊接实测的电池片温度不均匀度超过40K(异质结电池);通过优化各红外灯管的功率分配,并把脉冲从1.2~1.3秒缩短到1秒,模拟得到M6半片的不均匀度降到约17K,M10半片约15K。灯管功率怎么分配,和焊带、焊料本身一样,都是工艺调试的对象。

小结

加热方式决定了热量“去哪里”。红外最成熟,但均匀性是天然难题,可以通过功率分配和脉冲设计来改善;感应、激光等方式在“只加热焊点、少加热电池片”上更有优势。

04温度窗口:焊得牢与不伤片的矛盾 ​

焊接温度为什么不能随便调高?因为它直接决定冷却后的热应力。我们在材料篇讲过,铜的线膨胀系数约17×10⁻⁶/K,硅只有约2.6×10⁻⁶/K。焊料凝固时,焊带和电池片被“锁”在一起;之后一路冷却到室温,铜要比硅多收缩一截,这就是热失配应变。

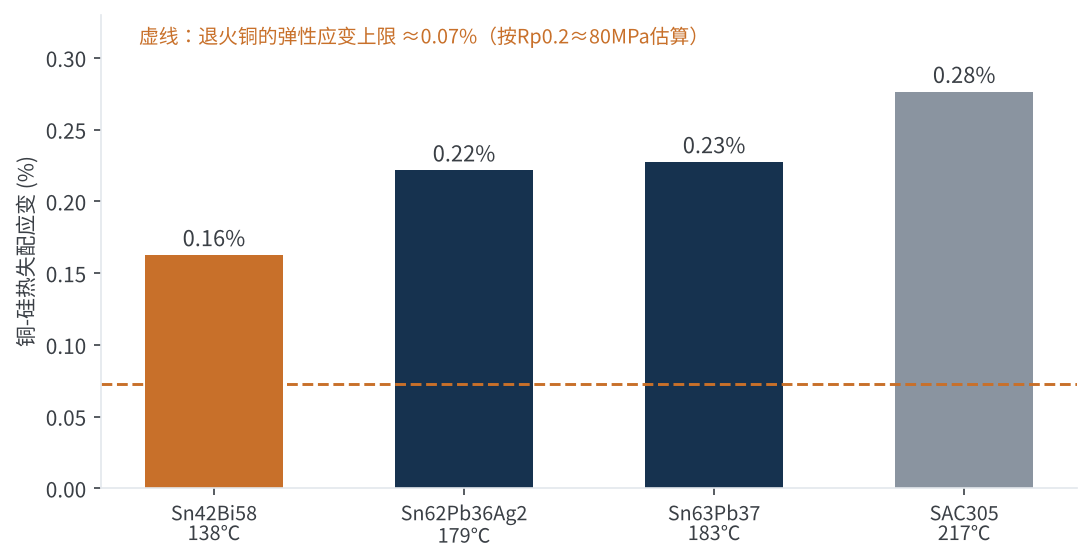

图4 不同焊料凝固温度下的铜-硅热失配应变估算

图4 不同焊料凝固温度下的铜-硅热失配应变估算

以常用的锡铅焊料(183℃凝固)为例,冷却到25℃时,铜相对硅的热失配应变约为0.23%。而退火铜的弹性应变上限只有约0.07%——也就是说,热失配应变是铜弹性范围的三倍左右,铜焊带在冷却过程中必然发生塑性屈服。

这个结论很关键。既然焊带一定会屈服,那么最终“拉”在电池片上的应力,主要由焊带的屈服强度决定,而不是由焊接温度线性决定。这就是为什么材料篇和测试篇都在反复强调屈服强度:软焊带是在用自身的塑性变形,替电池片“扛”应力。

焊接温度的作用则体现在两方面:一是凝固温度越低,热失配应变越小,比如锡铋焊料(138℃)比锡铅焊料减少约三成;二是峰值温度越高、加热越不均匀,电池片内部的瞬时温差和翘曲越大。所以降低焊接温度和提高温度均匀性,都是减少隐裂的有效手段。

但温度也不能无限降低。温度不足会带来虚焊:焊料没有充分润湿,IMC没有正常形成,焊接拉力偏低,焊点在后续热循环中更容易开裂。焊接工艺的“温度窗口”,就是在虚焊和隐裂之间找到的那段安全区间,而电池片越薄、焊带越细,这个窗口就越窄。

小结

冷却时铜焊带一定会屈服,所以控制屈服强度是减少应力的根本;降低焊接温度、提高加热均匀性是工艺上的两个抓手。

05低温焊接:为怕热的电池让路 ​

对于异质结(HJT)电池,焊接温度是一道硬约束。HJT电池表面的非晶硅钝化层和透明导电膜对高温敏感,一般认为工艺温度不宜超过约200℃,否则钝化效果和导电膜性能会退化。常规锡铅焊接的峰值温度明显超过这一范围,因此HJT需要专门的低温互联方案:

  • 低温焊带:使用锡铋等低熔点涂层,焊接温度可明显降低。难点在于铋偏脆,焊点的抗疲劳性能需要通过热循环充分验证。
  • 导电胶:用含银等导电颗粒的胶黏剂代替焊料,常温或低温固化。优点是温度低、应力小,缺点是材料成本较高,导电性和长期粘接可靠性需要验证。
  • 无主栅互联:取消主栅,用焊带配合胶膜或胶水实现连接,焊点在层压过程中形成。这也是下一节要讲的0BB。

值得注意的是,低温焊接的需求已经不只来自HJT。随着电池片持续减薄,TOPCon和BC电池同样面临翘曲和隐裂压力。据TaiyangNews 2026年2月的报道,常规串焊在约240℃下进行,BC电池的电极全在背面,受热后容易弯曲,进而引发隐裂和碎片。瑞典Sticky Solar Power的胶带互联方案就是针对这个问题:铜线先固定在5~7mm宽的胶带上,串接时不加热,电连接在层压中完成,最高温度约160℃,单轨产能约每小时5000片。

060BB:把焊接“搬”到层压机里 ​

0BB(无主栅)是近几年焊接工艺最大的变化。电池片上不再印刷主栅,焊带直接压在细栅上。它最大的特点是:焊带与细栅的电气连接,往往不在串焊机里完成,而是在层压时完成。串焊机只负责把焊带“固定”在正确的位置。据TaiyangNews《2026电池与组件技术趋势》报告,2025年几乎所有头部组件企业都推出了0BB组件并在主要展会上展示,主要驱动力是减少银耗。

根据焊带的固定方式和连接方式,目前主要有三条路线:

路线做法优点难点
焊接+点胶焊带焊在电池片上,再用胶水或胶带辅助固定粘接牢、可返修,可利用现有设备焊接要求高,点胶精度要求高,速度较慢
点胶+层压合金化在电池片上点UV胶或热熔胶,压上焊带,层压时完成合金化连接取代焊接步骤,串焊工艺窗口变宽需要保护膜,缺陷要到层压后才能发现
覆膜(一体膜)胶膜、电池片、焊带一次层压成串,无需助焊剂焊带与电池片粘接力高,不易脱栅需要专用膜材和返修设备,缺陷层压后才能发现

表2 0BB主要互联路线对比

0BB对焊带本身也提出了新要求:

  • 涂层熔点要匹配层压:连接在层压过程中形成,焊带涂层要在层压温度下充分熔化润湿,低熔点涂层更受青睐。
  • 线径更细、更一致:没有主栅“兜底”,焊带直接压在很细的栅线上,线径和直线度的偏差会直接变成接触不良。
  • 与胶膜、胶水的兼容性:焊带涂层、胶膜、胶水在层压时同时作用,三者必须一起验证,任何一种材料变更都可能影响连接质量。

0BB带来的另一个变化,是质量检测的“后移”。传统串焊后即可通过EL发现焊接问题,而0BB的部分缺陷要到层压后才暴露,一旦发现就是整块组件的问题。前道工序的稳定性和过程控制,变得比以往任何时候都重要。

一句话结论

焊接工艺的演进方向很清楚:温度更低、热量更集中、连接时机后移,目标都是在越来越薄的电池片上,既焊得牢,又不伤片。

07常见焊接问题速查 ​

最后,我们把串焊中最常见的几类问题和排查方向整理成一张表,供产线参考:

现象常见原因排查方向
虚焊、拉力低温度不足、助焊剂不足或失效、涂层氧化或偏薄检查加热功率与时间、助焊剂、焊带储存与涂层厚度
过焊、焊点发黄温度过高、时间过长降低功率或缩短时间,检查温度均匀性
隐裂、碎片屈服强度偏高、温度不均、压具压力过大核对焊带屈服强度,优化预热与加热均匀性,检查压具
焊偏、露白焊带弯曲度大、对位偏差检查焊带直线度与侧边弯曲度,校准对位
锡珠、焊料溢出涂层过厚、温度过高核对涂层厚度,调整温度
电池串翘曲热失配应力大、焊带过硬降低焊接温度,选择更软的焊带,优化冷却

表3 串焊常见问题与排查方向

可以看到,很多焊接问题的根源并不在串焊机,而在焊带本身:屈服强度、涂层厚度、直线度、储存状态。这也是为什么前几篇我们花了大量篇幅讲焊带的材料、工艺和测试。焊接是焊带所有特性的“总考场”。

08写在最后 ​

一个合格的焊点,是焊带、电池片、助焊剂、设备和工艺参数共同作用的结果。从串焊到0BB,焊接的形式在变,但核心矛盾始终没变:既要焊得牢,又不能伤片。理解了这一点,就能看懂焊接工艺每一次演进背后的逻辑。

焊点做出来了,能不能在户外撑住二三十年?下一篇,我们将聊焊带相关的常见失效:虚焊、隐裂、焊点疲劳、腐蚀和热斑,以及如何通过EL和剖面分析找到失效的根源。你们产线上最头疼的焊接问题是什么?欢迎与我们交流。

计算说明 / 数据口径:1. 热失配应变:ε =(α铜 − α硅)×(T凝固 − 25℃),α铜取17×10⁻⁶/K,α硅取2.6×10⁻⁶/K,差值14.4×10⁻⁶/K。Sn42Bi58(138℃)约0.16%,Sn62Pb36Ag2(179℃)约0.22%,Sn63Pb37(183℃)约0.23%,SAC305(217℃)约0.28%。2. 退火铜弹性应变上限:按Rp0.2约80MPa、弹性模量约110GPa估算,约0.07%。实际屈服强度因产品而异。3. 以上为一维简化估算,未考虑焊点几何、焊料蠕变、电池片厚度和温度分布等因素,仅用于说明趋势。4. 图3根据Fraunhofer ISE期刊论文中的基准案例数据重绘为示意曲线,具体温度随设备和参数变化;同一团队2024年会议论文在60%红外功率下给出的数据为:初始121℃、第一脉冲后176℃、峰值约234℃、边缘比中心低约30K,量级一致。

参考资料

  1. Joseph et al., Simulation of infrared soldering of solar cells in an industrial stringer, EPJ Photovoltaics 16, 9 (2025),https://www.epj-pv.org/articles/epjpv/full_html/2025/01/pv20240061/pv20240061.html
  2. Joseph et al., Fraunhofer ISE, 41st EU PVSEC 2024 会议论文(红外焊接建模,60%功率基准案例),https://www.ise.fraunhofer.de/content/dam/ise/de/documents/publications/conference-paper/41th-eu-pvsec-2024/Joseph_Paper.pdf
  3. Joseph et al., Fraunhofer ISE, 42nd EU PVSEC 2025 海报(红外焊接温度均匀性优化),https://www.ise.fraunhofer.de/content/dam/ise/de/documents/publications/conference-paper/42nd-eupvsec-2025/Joseph_3AV17_Poster.pdf
  4. SMM:0BB Technology and Cost of Encapsulation Film for Different Routes Part 1,https://news.metal.com/newscontent/103121370/[SMM-Analysis]-0BB-Technology-and-Cost-of-Encapsulation-Film-for-Different-Routes-Part-1
  5. TaiyangNews:Sticky Solar Highlights Tape-Based Stringing For Advanced PV Cells,https://taiyangnews.info/technology/sticky-solar-highlights-tape-based-stringing-for-advanced-pv-cells
  6. TaiyangNews:Tape-Based Interconnection Approach For BC Modules,2026-02-25,https://taiyangnews.info/technology/tape-based-interconnection-approach-for-bc-modules
  7. TaiyangNews:Gapless, Full-Screen, And 0BB Redefine Module Assembly,2026-07-03,https://taiyangnews.info/technology/gapless-full-screen-and-0bb-redefine-module-assembly
  8. 铜、硅线膨胀系数及焊料合金熔点为通用物性数据,取常用参考值。
