焊带与组件可靠性：可靠性测试里，焊带在“考”什么？
导读
TC、DH、动态机械载荷这些组件可靠性测试，很大一部分是在考焊带和焊点。本文对照IEC 61215梳理各项测试对焊带的考核重点，用估算说明TC200为什么能加速焊点疲劳，再从电池片薄片化、电池金属化、封装材料三个方面讲焊带的“匹配”问题，最后给出通过焊带选型和设计提升组件可靠性的几条思路。
上一篇我们按时间线梳理了焊带相关的各种失效。这一篇把视角拉到整块组件：在认证和可靠性测试中，焊带到底在“考”什么？焊带又该怎样和电池片、胶膜、电池金属化“配合”，才能让组件撑过二三十年？一句话概括我们的观点：焊带不是孤立的材料，它的可靠性取决于和整个组件系统的匹配。
01可靠性测试里，焊带在被考什么
组件的设计鉴定和定型测试主要依据IEC 61215系列标准。其中好几项测试，考核的核心对象就是焊带和焊点：
| 测试项目 | 典型条件 | 对焊带的考核重点 |
|---|---|---|
| 热循环 TC200 | −40℃～85℃，200次，升温段通电流 | 焊点疲劳、片间焊带弯折疲劳 |
| 湿热 DH1000 | 85℃、85%RH，1000h | 焊点与栅线腐蚀、与胶膜的兼容性 |
| 湿冻 HF10 | 85℃/85%RH后降至−40℃，10次 | 界面结合力、湿气与冻结应力 |
| 动态机械载荷 DML | ±1000Pa，1000次 | 片间焊带疲劳、隐裂扩展 |
| 静态机械载荷 | 通常2400Pa起，按设计载荷提高 | 隐裂、焊点受力 |
| 热斑耐久 | 遮挡单片电池，局部升温 | 焊点和焊带的耐高温能力 |
表1 IEC 61215主要测试项目与对焊带的考核重点
还有一个容易被忽视的细节：按IEC 61215-2:2021，TC测试在升温段要给组件通入相当于最大功率点电流的电流。电流流过焊带和焊点会产生焦耳热，焊点电阻越大发热越多，这让TC测试对虚焊、焊点缺陷更加敏感。
在国际认证之外，越来越多的组件厂和电站业主会采用更严苛的扩展测试，比如TC600、DH2000～3000，以及IEC TS 63209-1中的组合序列测试。这些加严测试，很大程度上就是在“放大”焊带和焊点的长期问题。
第三方测试的最新数据也印证了这一点。据pv magazine报道，RETC 2026年组件指数中，热循环测试的不合格比例从上一年的2%升至5%，湿热（功率损失超过5%）从6%升至11%；Kiwa PVEL 2026年可靠性记分卡中，87%的参测厂商至少有一项失效，创下纪录，报告还把更薄的胶膜、0BB等降本设计列为与更高衰减或失效风险相关的变化。
02TC：焊带最主要的考场
在所有测试中，热循环对焊带的考核最直接。我们在前两篇算过铜和硅之间的热失配应变，这里换个角度，比较一下户外和TC测试的应变幅：

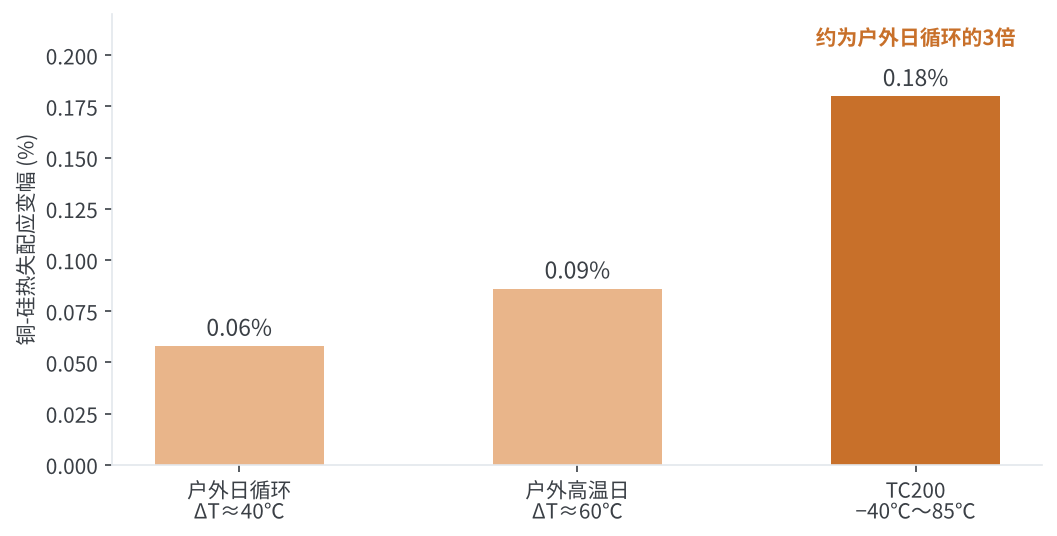

图1 户外日循环与TC200测试的铜-硅热失配应变幅对比（估算）
户外一天的温差一般在四五十摄氏度，热失配应变幅约0.06%～0.09%；而TC200的温度范围达到125℃，应变幅约0.18%，大约是户外日循环的2～3倍。金属的疲劳寿命对应变幅非常敏感，应变幅增大几倍，疲劳寿命可能缩短一个数量级甚至更多。这就是为什么区区200次循环，就能在一定程度上模拟户外多年的焊点疲劳。
不过也要看到，TC200能考出的主要是“早期缺陷”：虚焊、焊接质量差、焊带过硬、片间应力集中等。要评估焊点的长期寿命，需要看TC400、TC600等更长周期的衰减趋势，关注的不只是“是否通过”，而是功率衰减和串联电阻随循环次数的变化斜率。
TC测试用约2～3倍于户外的应变幅加速焊点疲劳，叠加通电发热，是焊带最主要的考场。看TC结果要看趋势，不只看是否通过。
03机械载荷与DH：另外两个考场
机械载荷考的是片间焊带和隐裂。风压、雪压让组件弯曲，片间焊带在弯曲中被反复拉伸弯折；同时，焊带端部是电池片上的应力集中点，已有的微小隐裂会在载荷下沿焊带方向扩展。动态机械载荷之后再做TC和湿冻，是业内常用的组合序列，专门考察“隐裂+焊点疲劳”的叠加效应。Kiwa PVEL 2026年记分卡中，机械应力序列（MSS）里26%的BOM至少有一块组件破裂，组件破裂是今年最主要的失效类型。
湿热测试考的是材料体系的兼容性。焊带涂层、助焊剂残留、胶膜、电池片银浆在85℃、85%湿度下长时间共处，任何一种材料不匹配都可能引发腐蚀、黄变或接触电阻上升。所以湿热测试的结果，往往反映的不是焊带单一材料的好坏，而是整个BOM组合的表现。
04三个匹配：焊带不是孤立的材料
理解了测试，再来看焊带在组件设计中需要“配合”谁。我们认为最关键的是三个匹配。
第一，与电池片薄片化匹配。电池片越来越薄，承受应力的能力越来越弱。焊带在冷却和热循环中会屈服，它能“拉”在电池片上的最大力，大致等于焊带总铜截面乘以屈服强度。我们把不同阶段放在一起估算：

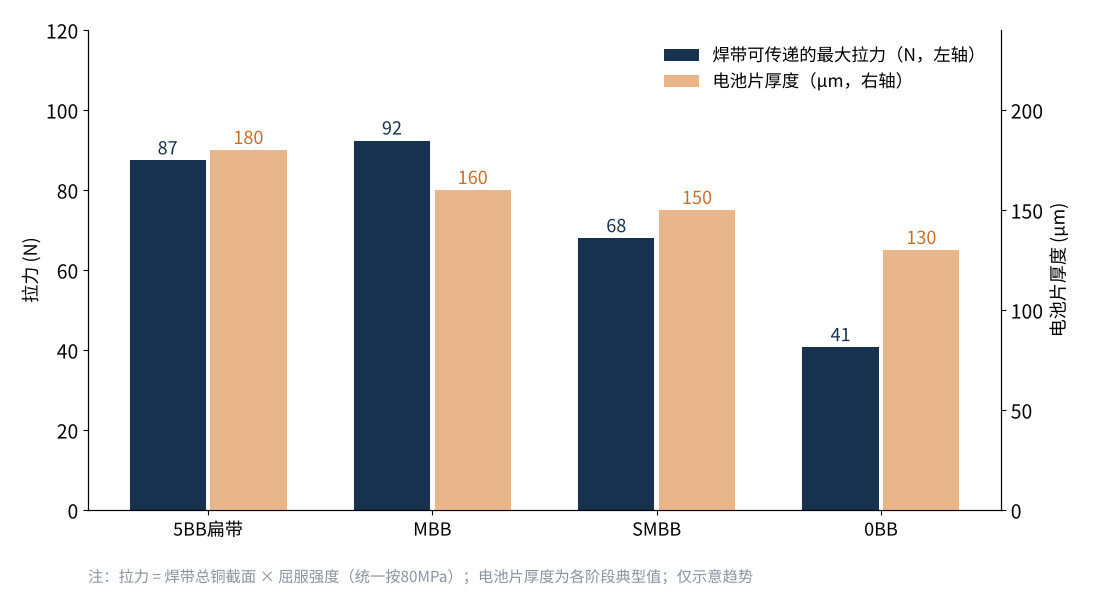

图2 不同阶段焊带可传递的最大拉力与电池片厚度对比（估算）
一个有意思的发现是：从MBB到SMBB再到0BB，焊带根数虽然变多了，但单根焊带变细带来的总铜截面下降，客观上在给越来越薄的电池片“减负”。这意味着焊带细化不只是为了省银、少挡光，也是薄片化能够推进的条件之一。反过来说，如果焊带屈服强度没有同步控制好，薄片化带来的隐裂风险就会被放大。
第二，与电池金属化匹配。焊点的另一端是电池片的银栅线。几个需要关注的问题：
- 吃银：焊接时熔融焊料会溶解栅线中的银，栅线越细、银层越薄，被“吃掉”的风险越大。涂层中加入少量银（如锡铅银）可以抑制这一过程，上一篇提到的老化研究也显示含银焊料的焊点退化更慢。
- 低温银浆：HJT电池使用低温固化银浆，其与焊料的结合特性不同于高温烧结银浆，焊带涂层和焊接工艺都要专门匹配。
- 细栅直接接触：0BB取消主栅后，焊带直接与细栅接触，接触面积小，对焊带涂层的润湿性和线径一致性要求更高。
第三，与封装材料匹配。焊带被胶膜包裹二三十年，二者之间的相互作用不能忽视：
- 层压工艺：层压的温度和压力会作用在焊带上，0BB路线中焊点甚至直接在层压中形成，焊带涂层熔点要与层压工艺匹配。
- 化学兼容：EVA在湿热条件下会产生醋酸，助焊剂残留可能与胶膜发生反应，这些都直接影响焊点腐蚀和黄变。Kiwa PVEL 2026年报告还观察到，不当的助焊剂配方会引起从汇流条处蔓延的分层。
- 机械缓冲：胶膜的模量和厚度决定了它能为焊带和电池片“缓冲”多少应力，焊带越细，胶膜对片间区域的保护作用越重要。胶膜减薄降本时，这一点尤其要验证。
焊带的可靠性不只取决于焊带本身，而是取决于它和电池片厚度、电池金属化、封装材料三者的匹配。
05如何通过焊带提升组件可靠性
把前面几篇的内容收拢起来，从焊带角度提升组件可靠性，我们建议抓住以下几点：
- 控住屈服强度窗口：屈服强度是焊带影响隐裂最直接的参数。按电池片厚度和焊接工艺设定上下限，并在来料检验中持续监控批次波动。
- 优化片间区域设计：片间是焊带最脆弱的地方。压扁段、分段焊带、应力释放弯等设计，都能降低片间焊带的弯折应力。
- 选择合适的涂层体系：在满足焊接工艺的前提下，关注涂层的抗疲劳性能和抑制吃银能力，低温焊带要重点验证热循环表现。
- 重视汇流区：汇流区电流最大，焊点和引出线的焊接质量直接关系到热斑和安全，需要单独管控。
- 材料变更必须复测：焊带规格、涂层体系或供应商发生变化时，应按IEC TS 62915:2023等再测试指南重新验证TC、DH、机械载荷等相关项目，不能凭经验“默认没问题”。

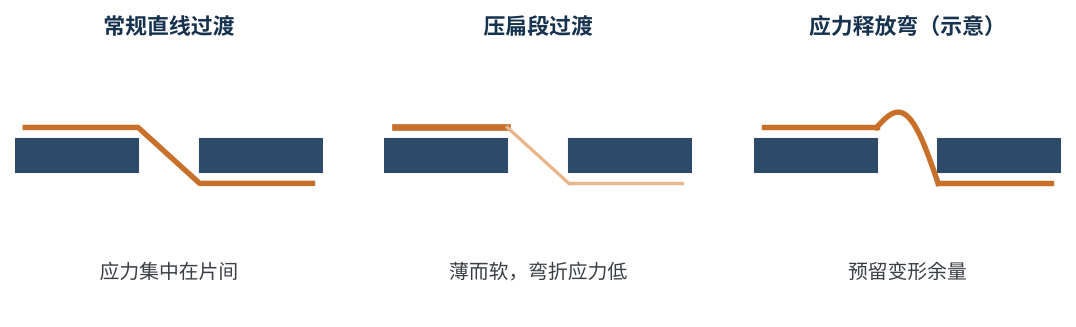

图3 片间区域焊带的几种过渡方式示意
最后还要强调一点：可靠性验证要用“真实的BOM”来做。焊带、胶膜、助焊剂、电池片任何一项与量产不一致，测试结果都可能失真。哪怕只是单独更换一种助焊剂或胶膜，也可能让原本通过的DH测试出现焊带区域变色。
06写在最后
回顾这一篇，可靠性测试是在用加速的方式，把焊带在户外几十年里要经历的考验提前“预演”一遍；而焊带的选型和设计，本质上是在为这场考试做准备。焊带选得好不好，最终要看它与整块组件配合得好不好。
下一篇，也是本系列的最后一篇，我们将把视角从技术转向产业，聊焊带产业现状与发展方向：国内主要供应商格局、价格构成，以及0BB、BC专用焊带、无铅化、降本材料等技术趋势。你们在可靠性测试中，遇到过哪些和焊带有关的“意外”？欢迎与我们交流。
参考资料
- IEC 61215-2:2021 Terrestrial photovoltaic (PV) modules – Design qualification and type approval – Part 2: Test procedures（MQT 11热循环、MQT 13湿热、MQT 20动态机械载荷等）。
- IEC TS 63209-1:2021 Photovoltaic modules – Extended-stress testing – Part 1: Modules。
- IEC TS 62915:2023 Photovoltaic (PV) modules – Type approval, design and safety qualification – Retesting。
- Gopalakrishna H. et al., Activation Energy for End-of-Life Solder Bond Degradation: Thermal Cycling of Field-Aged PV Modules, IEEE Journal of Photovoltaics (2020)，https://www.osti.gov/pages/biblio/1770900
- IEA PVPS Task 13：Review of Failures of Photovoltaic Modules，https://iea-pvps.org/wp-content/uploads/2020/01/IEA-PVPS_T13-01_2014_Review_of_Failures_of_Photovoltaic_Modules_Final.pdf
- pv magazine USA：Latest RETC solar module quality report reveals significant issues，2026-06-03，https://pv-magazine-usa.com/2026/06/03/latest-retc-solar-module-quality-report-reveals-significant-issues/
- Solar Power World：Latest PV module reliability scorecard shows unsettling uptick in failures，2026-05-27，https://www.solarpowerworldonline.com/2026/05/latest-pv-module-reliability-scorecard-shows-unsettling-uptick-in-failures/
- Kiwa PVEL：2026 Scorecard failures（EU PVSEC 2026），https://www.kiwa.com/globalassets/us/pvel/news/kiwa-pvel-2026-eupvsec-scorecard-failures.pdf.pdf
