能插上≠能配对：光伏连接器互插，μm级滑动如何“磨”出一场火

组件带A品牌接头、延长线用B品牌，两个标着“MC4兼容”的接头插得严丝合缝，却可能在几年后烧成一团。本文从簧片结构、镀层与公差差异出发，拆解昼夜温差驱动的微米级微动磨损，算清接触电阻从毫欧到起火的热账，并梳理IEC 62852、IEC 62548等标准的真实要求，最后给出工程端可落地的避坑清单。

在电站红外巡检图里，最常见的“小火苗”往往不在组件本身，而在两根线缆的接头处。拆开一看：组件端是A品牌，延长线是B品牌，外壳都印着“MC4兼容”，插拔手感也挺顺。问题恰恰出在这里——能插上，不等于能配对。今天我们从材料和接触物理的角度，把这件“屡禁不止”的事讲透。

01　现场最常见的一幕

一个组串里，连接器出现在三类位置：组件与组件之间（出厂自带、同一品牌，问题最少）；组件与延长线之间；延长线与汇流箱或逆变器之间。后两处是互插的重灾区——组件厂按自己的BOM选接头，逆变器随箱附带另一品牌的配插头，施工队手里的现场压接头可能又是第三个牌子。

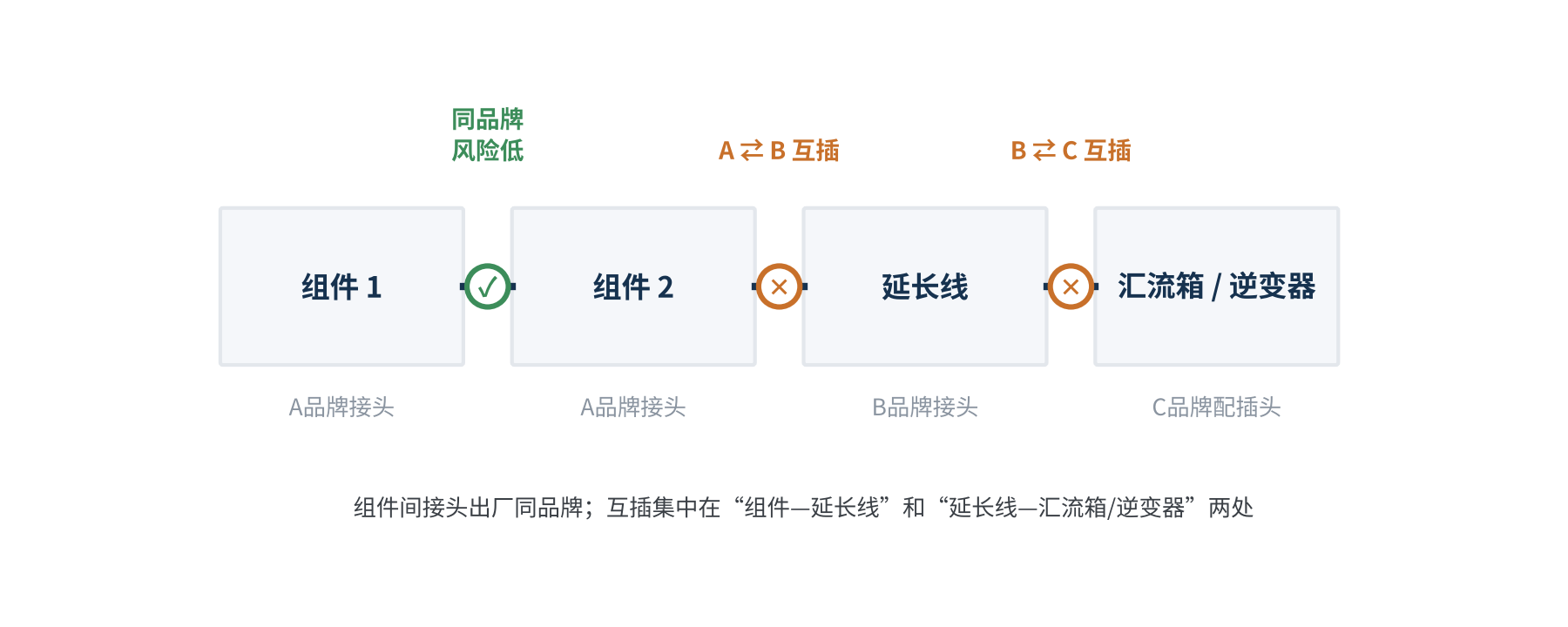

图1　典型组串中的互插高发位置

这不是个别现象。荷兰应用科学研究组织（TNO）2019年分析了一批屋顶光伏火灾，约七成与连接器有关，互插是主要诱因；CEA对屋顶电站的检查发现约41%的站点存在互插；HelioVolta 2025年对累计5 GW以上项目的巡检显示，83%的项目至少有一处连接器问题，其中互插、暴露于环境、扭矩不当这类“本可避免”的问题占六成以上。

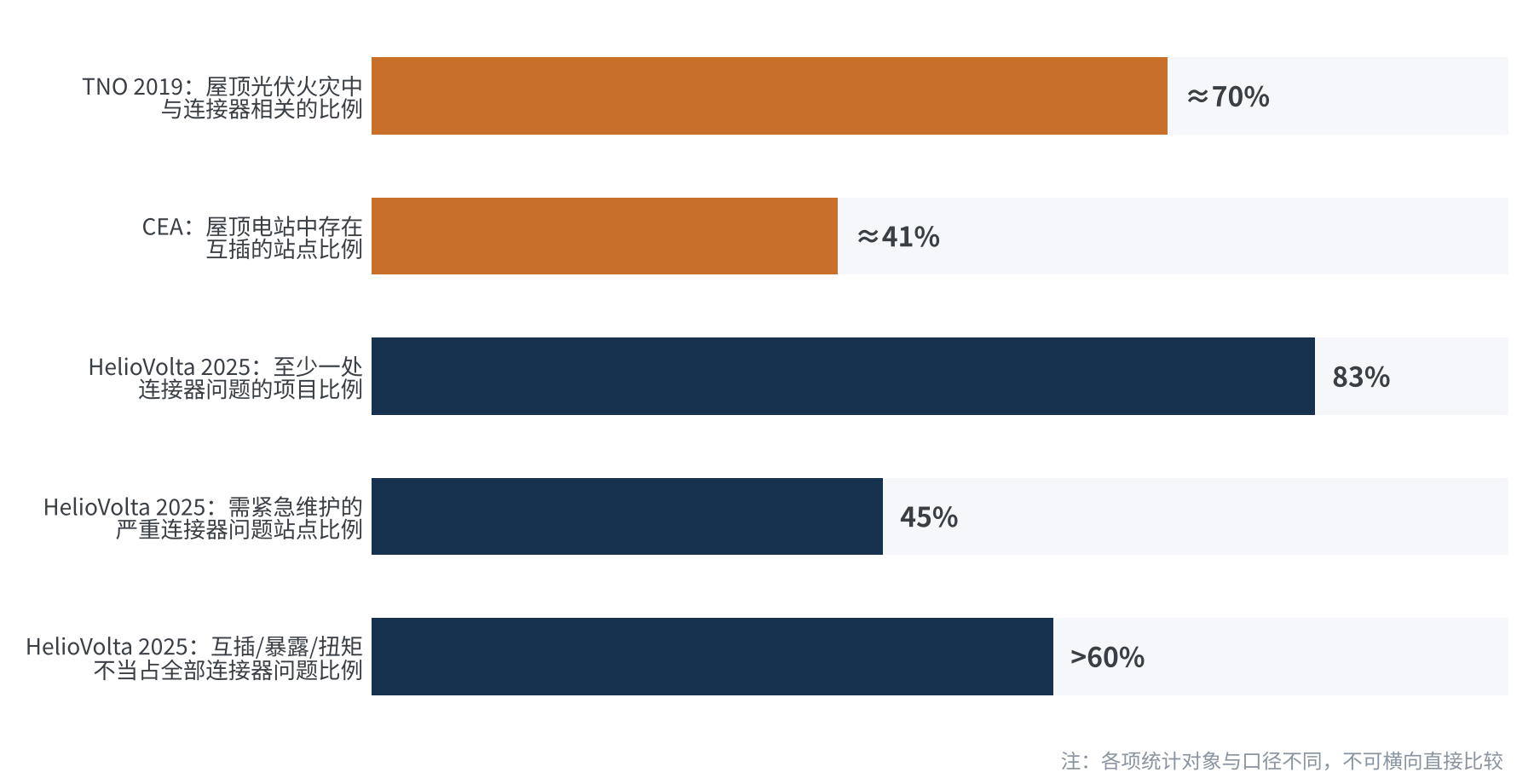

图2　几项第三方调查中的连接器问题比例（统计口径各不相同）

02　“MC4兼容”，只兼容了外形

“MC4”本是史陶比尔（Stäubli）的注册商标，后来成了这类4 mm圆形插针连接器的通称。各家“兼容件”能保证的是外壳卡扣和插针直径对得上，而决定长期可靠性的，是看不见的接触界面。这里至少有三处差异：

• 簧片结构：有的用带状多点触指（如MULTILAM），有的用开槽冠簧，有的用冲压簧片。接触点数量、单点正压力和弹性行程完全不同。A家的插针插进B家的簧片，正压力落在谁的设计窗口里，没有人联合验证过。
• 镀层体系：镀锡还是镀银、有没有镍底层、镀层从约1 μm到数μm不等。异种镀层配对后，摩擦转移会让界面逐渐表现为更软、更易氧化的那一侧，同时带来电偶腐蚀风险。
• 材料与公差：簧片用磷青铜、铍铜还是铜镍硅，弹性模量和高温应力松弛各不相同；外壳PC/PA配方不同，热膨胀系数也不同；插针直径公差各自按自家配对件设定，叠加后可能落在正压力偏低的一端。

对比维度	同品牌同型号配对	跨品牌互插
接触几何	按配对件联合设计	未经联合设计
接触正压力	在设计窗口内	可能偏低且离散大
镀层体系	同一体系	可能为异种金属
认证覆盖	型式试验覆盖	不在证书范围内

小结：兼容的是“插得上”，没有被验证的是“25年后还接得好”。

03　微动磨损：μm级滑动如何磨高接触电阻

连接器看似静止，其实每天都在“动”。白天组件背面温度可到70 ℃以上，夜里回落到环境温度甚至零下；电流通断还带来焦耳热脉冲。插针、簧片和两侧塑料外壳的热膨胀系数各不相同，温度一变，接触点之间就会产生微米级的往复相对滑动，这就是微动（fretting）。

我们粗估一下：两侧外壳材料线膨胀系数相差约15×10⁻⁶/K，锁合长度按20 mm、昼夜温差按60 K计，相对位移就有约18 μm。再叠加线缆自重、风振和施工拉扯，接触点每天产生几到几十微米的滑动并不稀奇。

对镀锡触点来说，这个量级恰好落在“危险区”：研究表明，即便滑动幅度只有±5 μm，只要磨屑在接触区积累，镀锡触点同样会早期失效。整个过程可以分成四步：

• 破膜：首次插合时，正压力压破表面薄氧化膜，形成金属对金属的导电斑点。
• 再氧化：每一次微滑动都会露出新鲜锡面，随即被氧化，生成新的氧化锡。
• 磨屑堆积：氧化锡磨屑与锡混在一起填进接触区，挤也挤不走。
• 电阻爬升：真实导电面积越来越小，接触电阻先出现间歇性跳变，再持续上升，严重时可达数十欧姆甚至断路。

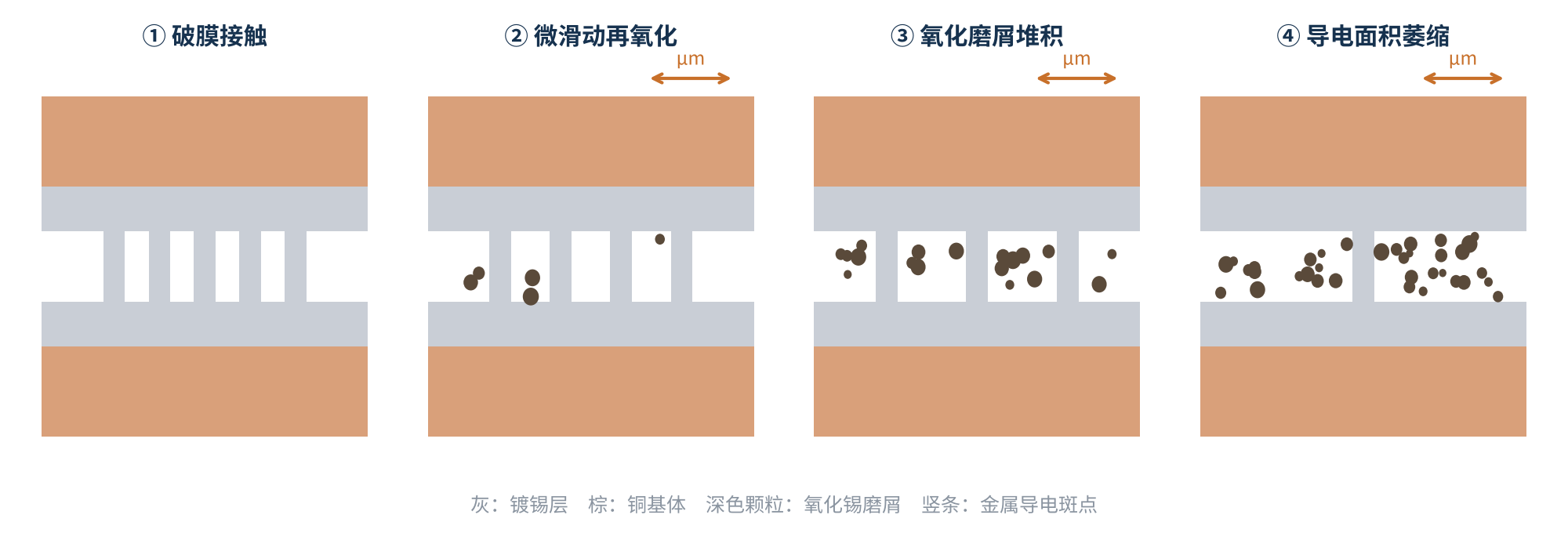

图3　镀锡触点微动腐蚀的四个阶段（示意）

这里的关键变量是接触正压力。正压力足够大，界面摩擦力就能“锁住”滑动，同品牌配对件正是按这个思路设计的；互插后正压力一旦落到窗口下沿，同样的温差就会变成更大的滑移幅度。文献中干态镀锡触点在几百次微动循环后电阻开始上升、上千次后加速；而电站仅昼夜循环每年就有约365次，再加上云层遮挡带来的电流和温度波动，三年累积上千次循环并不夸张——这正是“三年内接触电阻翻十倍”的物理背景。

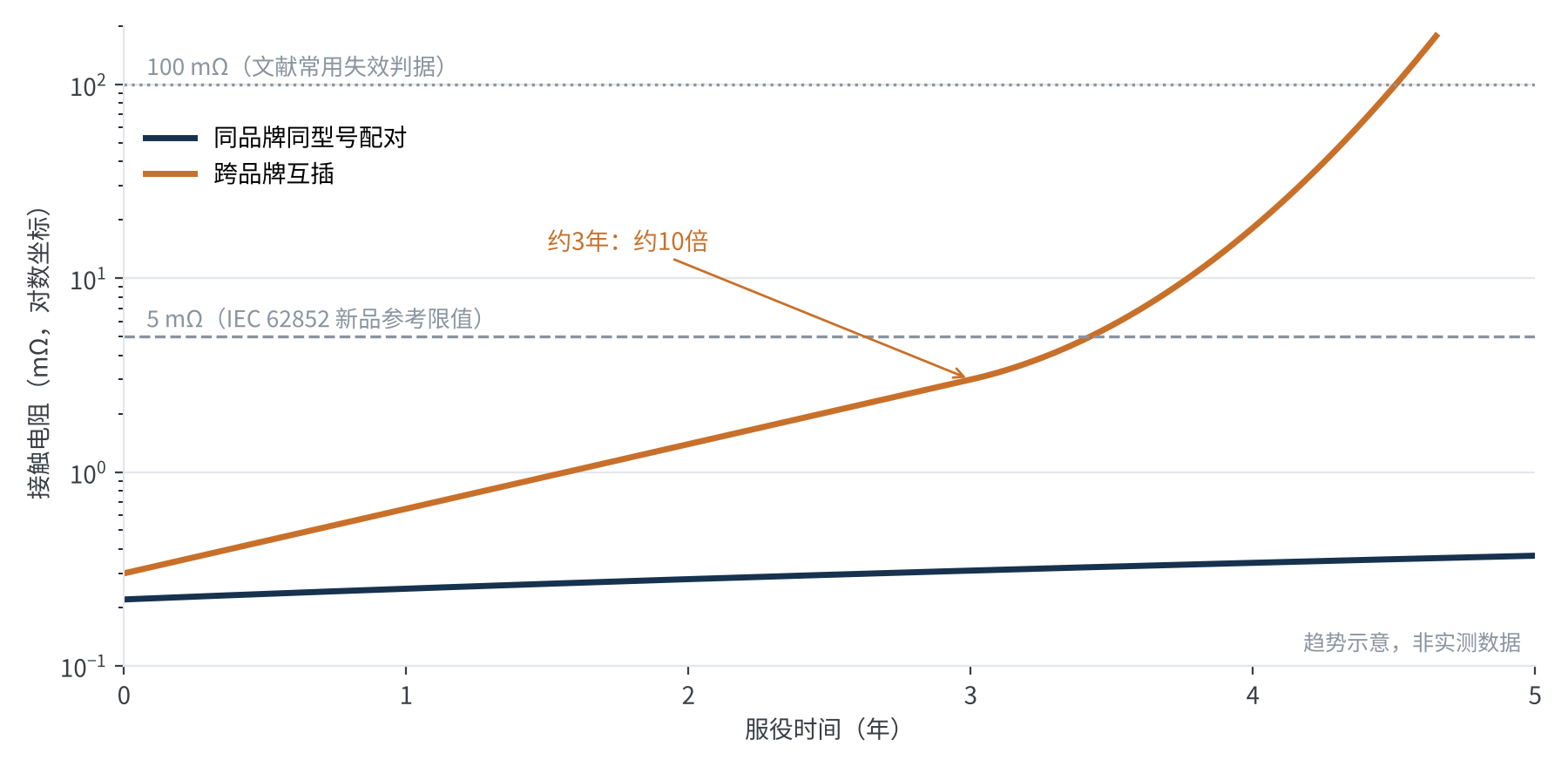

图4　接触电阻随服役时间演化（示意）

伯尔尼应用科学大学（BFH）受史陶比尔委托，对在役电站的连接器做过抽测：样本中只有互插组合测到了超过5 mΩ（IEC 62852对新连接器的参考限值）的接触电阻。考虑到委托方立场，我们把它视为方向性证据，但它与上面的机理是一致的。

04　从毫欧到起火：一笔热账

接触电阻本身很小，危险来自电流的平方。以当前大尺寸组件约15 A的组串电流计算，接触点发热P=I²R：

接触电阻	对应状态	接触点发热
0.25 mΩ	原厂标称上限	约0.06 W
2.5 mΩ	上升10倍	约0.56 W
25 mΩ	上升100倍	约5.6 W
100 mΩ	文献常用失效判据	约22.5 W

0.06 W几乎可以忽略，但5 W以上集中在一个米粒大小的接触斑点上，局部温度会迅速冲高。更麻烦的是，这是一个自我加速的正反馈：温度升高→锡氧化加快、簧片高温应力松弛→正压力进一步下降→滑动更大、电阻更高→温度更高。当外壳塑料软化、密封失效、水汽进入，最终可能形成内部电弧；直流电弧不像交流那样过零自熄，这就是起火前的最后一步。

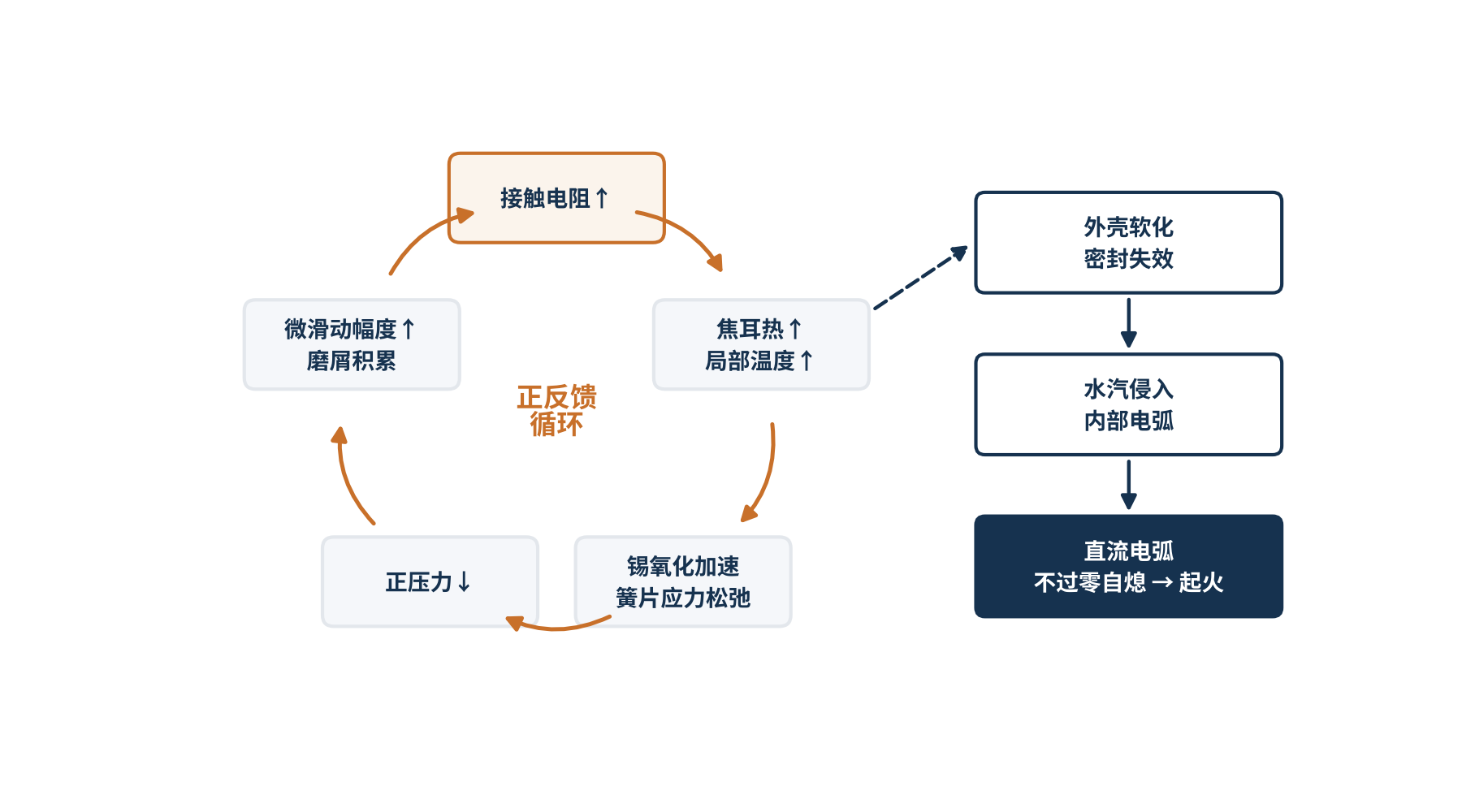

图5　接触电阻上升的热失控正反馈链条

一句话结论：互插的风险不在第一天的接触电阻，而在微动磨损驱动的“电阻—温度”正反馈。

05　标准怎么说：兼容测试报告≠认证

严格来说，IEC 62852是产品安全标准：它的型式试验针对同一制造商、同一型号族的配对件，证书只覆盖这些组合，跨品牌一插合，证书就不再适用。明文要求“不得互插”的是安装类标准——IEC 62548和IEC 60364-7-712都要求相互插合的公母头为同一制造商的同一型号。新版IEC 61730-1还要求在组件标签上标明连接器型号，方便施工方找到正确的配对件。北美NEC 2020第690.33(C)条允许不同品牌插合，但前提是该组合经过列名并标识为可互插。

市场上也有反方声音：2021年荷兰光伏协会委托DEKRA，按IEC 62852部分试验组测试了8组“他牌+原厂MC4”组合，结果均通过。连接器原厂则认为，这类单方测试只覆盖部分试验序列，不涉及多年户外运行的长期效应，不能替代认证。我们的看法是：标准试验以数百小时计，而微动磨损以年和循环次数累积，短期试验通过不代表长期配对可靠；更现实的一点是，一旦出事，责任大概率落在完成互插的施工方。

06　工程端怎么办：一份避坑清单

• 设计阶段锁型号：在组件采购技术协议里写明连接器品牌和型号，并据此反推延长线、汇流箱和逆变器侧配插头的选型。
• 用过渡线，不硬插：一根线缆两端可以分别压接不同品牌的接头，只要每一对插合的公母头同品牌、同型号即可。
• 工具与端子配套：使用连接器厂家指定的压接工具和模具。压接不良是另一大失效源，与互插叠加时风险更高。
• 施工期防护：未插合的接头戴好防护帽，避免进水和污染。
• 运维重点巡检：对互插高发位置做红外巡检，同组串接头间出现明显温差就要复核；必要时用微欧计抽测接触电阻并与初值比较。
• 存量整改：已经互插的位置，优先剪掉一侧、重新压接同品牌接头，而不是简单地“插紧一点”。

07　写在最后

连接器在组件BOM里只占很小一部分成本，却串联着整个组串几十年的电流。互插之所以屡禁不止，不是因为没人知道，而是“插上能用”的反馈来得太快，“磨损起火”的代价来得太慢。把连接器当成一个成对设计、成对认证、成对使用的零件，是我们从材料角度能给出的最朴素建议。连接器栏目后续还会聊压接、密封与锁扣，欢迎留言分享你在现场见过的案例。

计算说明 / 数据口径

• 相对位移估算：Δx = Δα × ΔT × L = 15×10⁻⁶/K × 60 K × 20 mm ≈ 18 μm。Δα、ΔT、L均为典型假设值，实际因产品结构和安装条件而异。
• 发热估算：P = I²R，I取15 A（当前大尺寸组件组串工作电流量级），未计入散热及电阻的温度系数。
• 循环次数：仅计昼夜温度循环（约365次/年），未计云层遮挡等引起的短周期波动，实际循环次数更多。
• 图4为依据微动腐蚀文献与现场经验绘制的趋势示意，不代表任何具体产品的实测数据。

参考资料

1. IEC 62852:2014+A1:2020, Connectors for DC-application in photovoltaic systems – Safety requirements and tests.
2. IEC 62548, Photovoltaic (PV) arrays – Design requirements；IEC 60364-7-712:2017, Solar photovoltaic (PV) power supply systems.
3. NFPA 70, National Electrical Code 2020, Article 690.33(C).
4. pv magazine. Cross-mating of connectors was chief cause of Netherlands PV fires. 2019-04-12（TNO调查报告）.
5. Solar Builder. PV connector risks continue to plague solar portfolios（HelioVolta, PV Connectors: The State of the Field）. 2025.
6. PV Tech / CEA. Grounding issues and damaged modules among most common rooftop solar safety problems（CEA屋顶光伏安全检查报告）.
7. Bern University of Applied Sciences (BFH). Long-term behaviour of PV connectors（项目期2021–2023，Stäubli委托）.
8. Solar Magazine NL. Testen DEKRA wijzen uit: connectoren 8 fabrikanten kunnen veilig gecombineerd worden met MC4-connectoren. 2021-12-20.
9. Stäubli. Statement: Cross-mating of PV connectors – product liability；Stäubli MC4 产品数据表（接触电阻≤0.25 mΩ，镀锡铜，MULTILAM）.
10. Park Y.W., Sankara Narayanan T.S.N., Lee K.Y. Effect of fretting amplitude and frequency on the fretting corrosion behaviour of tin plated contacts. Surface & Coatings Technology, 2006, 201(6): 2181–2192.
11. Park Y.W., Sankara Narayanan T.S.N., Lee K.Y. Fretting corrosion of tin-plated contacts. Tribology International, 2008, 41(7): 616–628.
12. Antler M. Contact fretting of electronic connectors. IEICE Trans. Electron., 1999, E82-C(1): 3–12.
13. Solar Builder. Wire you doing that? Top four solar installation wire management issues（引Solar Bankability FMEA）.

---
