粒子都差不多，胶膜为什么差很多？拆解光伏胶膜的树脂与助剂配方
导读
同样买的是EVA或POE粒子，不同胶膜厂做出来的产品，交联、粘接、耐老化表现却可能相差很大，差别就藏在配方里。本文是光伏胶膜系列科普的第三篇，我们把一张胶膜拆成“树脂底座 + 四类助剂”：EVA的VA含量和熔指怎么取舍，POE粒子为什么长期卡脖子，交联剂、硅烷偶联剂、抗老化助剂和功能助剂各管哪份工作，以及配方为什么是一门平衡的艺术。
做胶膜导入时，我们常遇到一个现象：两家胶膜厂用的是同一家石化企业的EVA粒子，克重、厚度也一样，可放进同一条产线层压、同一个湿热箱里老化，结果却可能一个合格、一个脱层。
原因就在配方。上一篇我们认清了胶膜家族的成员，这一篇我们把一张胶膜拆开，看看它到底由哪些东西组成，各自又在管哪份工作。
01一张胶膜的“配方表”
从组成上看，一张胶膜可以拆成两部分：
- 树脂底座：EVA或POE粒子，占配方的绝大部分，决定胶膜的“基本性格”——透明度、柔软度、极性、阻水能力。
- 助剂包：加起来通常只有百分之几甚至更少，却决定了胶膜能不能交联、粘不粘得牢、扛不扛得住25年的紫外和湿热。
助剂大致分四类：交联体系、偶联剂、抗老化体系和功能助剂。它们分别对应第1篇里讲的五份工作。

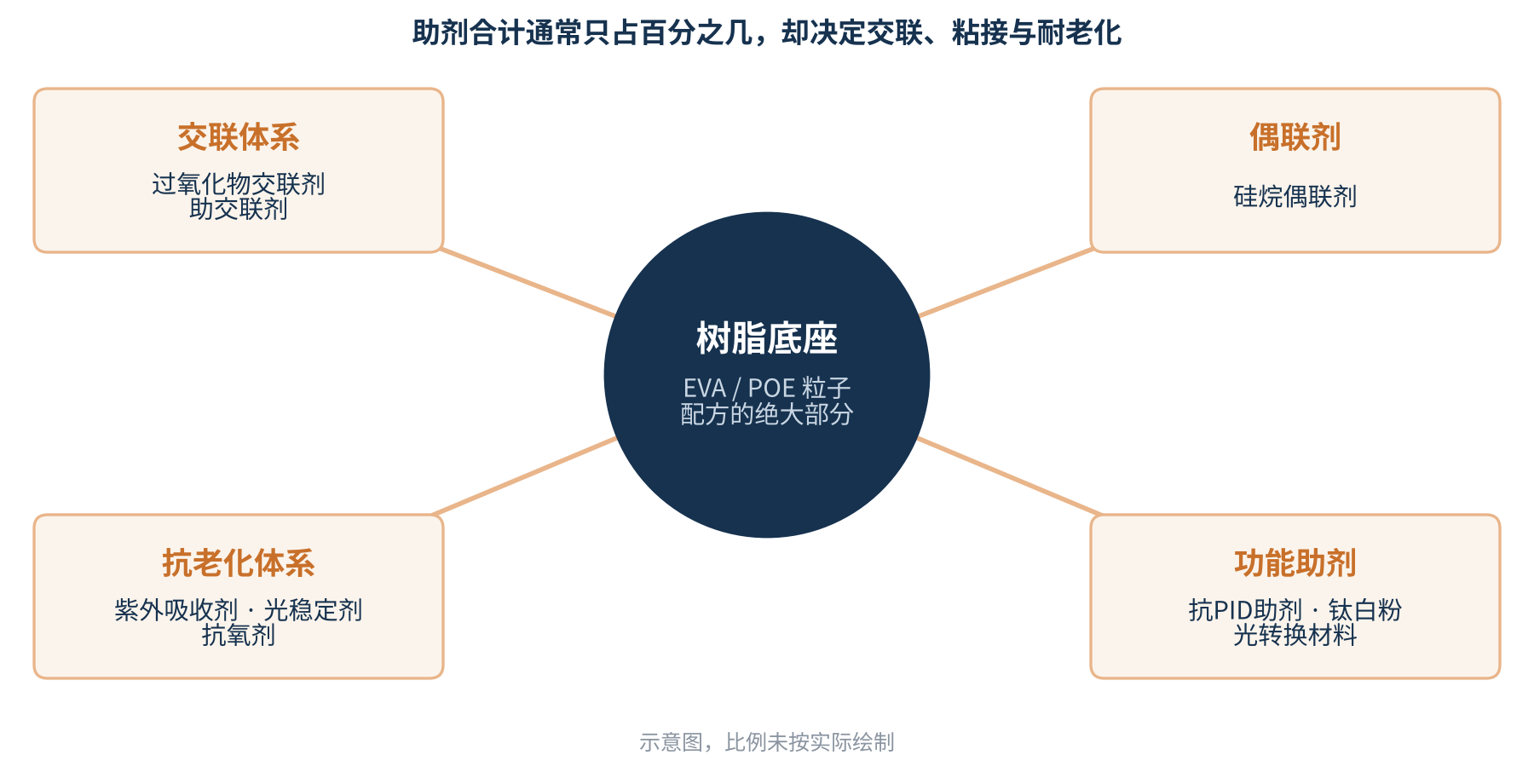

图1 光伏胶膜配方构成示意（比例未按实际绘制）
02EVA粒子：VA含量与熔指的取舍
EVA是乙烯与醋酸乙烯酯（VA）的共聚物。VA含量是它最重要的参数，光伏级EVA通常在28%~33%左右。VA的作用是打乱聚乙烯规整的结晶结构，所以VA越高，材料越柔软、越透明，与玻璃的粘接和助剂相容性也越好。
但VA不是越高越好。VA越高，熔点越低，粒子和胶膜更容易发粘、粘辊；可水解产生醋酸的基团也越多。光伏料的VA含量，本质上是在透明粘接与加工、耐湿热之间找平衡点。

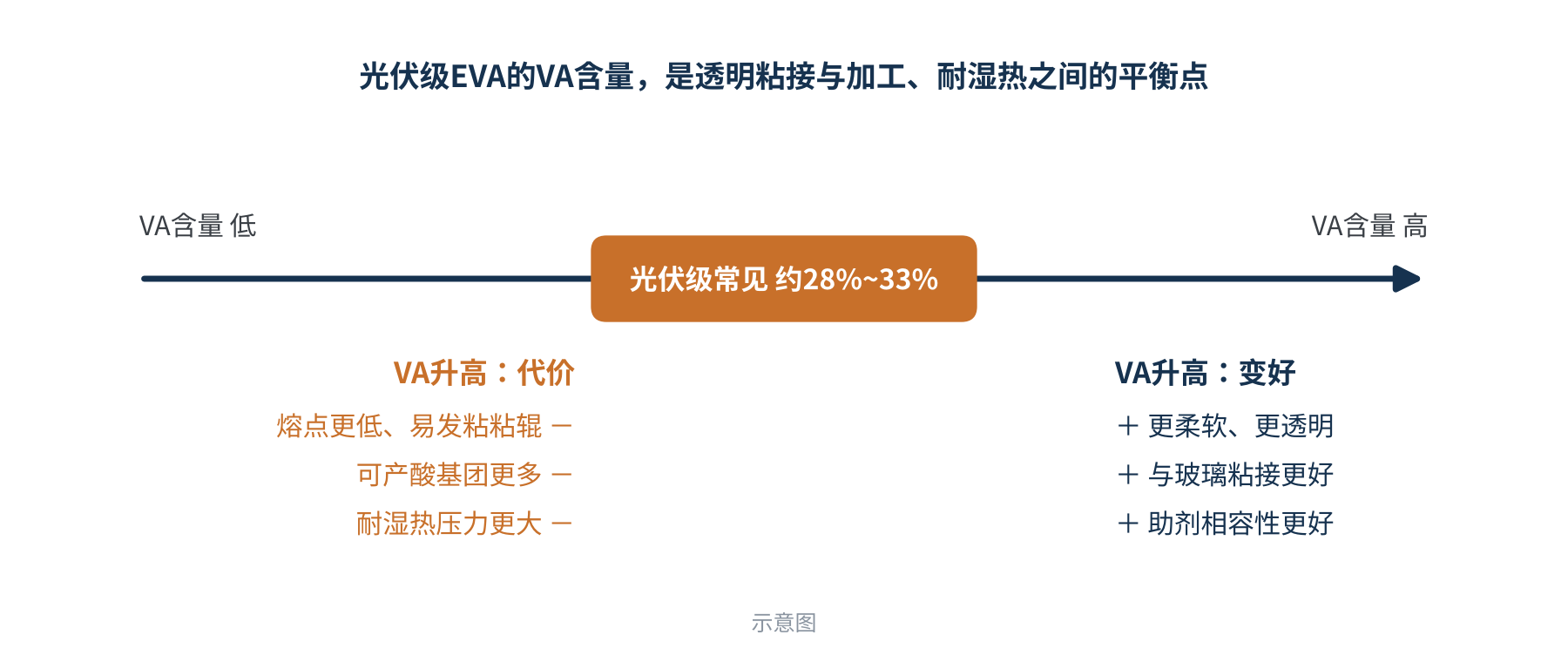

图2 EVA中VA含量变化带来的性能取舍示意
另一个关键参数是熔融指数（熔指）。熔指反映熔体的流动性：太低，挤出困难、层压时填充不充分；太高，层压时容易溢胶、电池片移位。此外，光伏级粒子还要求晶点、凝胶和杂质极少，否则会在胶膜上形成缺陷点，这正是光伏料比普通EVA难做的地方。
从需求看，光伏已是EVA最大的单一下游。据公开整理的数据，2024年国内EVA表观消费量超过300万吨，其中约43%来自光伏。这几年国内EVA产能快速扩张，光伏料的进口依赖已明显缓解。
03POE粒子：长期“卡脖子”的那一块
POE是乙烯与α-烯烃（主要是辛烯）在茂金属等单活性中心催化剂作用下的共聚物。它的门槛在于两点：一是高性能催化剂和聚合工艺，二是高碳α-烯烃（如1-辛烯）的稳定供应。这两项长期掌握在陶氏、埃克森美孚、三井化学、LG化学等少数海外企业手中。
因此在很长一段时间里，国内POE几乎全部依赖进口：2022年进口量创下约69万吨的纪录，直到2025年前三季度，进口依存度仍在九成以上。转折出现在2025年：据中国日报和新华网报道，中国石油独山子石化采用自主开发的气相法工艺，在国内首次实现POE工业化量产，全年产量接近6万吨，其光伏级牌号已用于制作POE胶膜；中国石油预计到2026年底其POE总产能将超过30万吨，国内另有多个POE项目在建。
对胶膜行业来说，POE国产化的意义不只是降价，更在于供应安全。粒子供应紧张时，胶膜厂只能“看料下菜”，EPE共挤膜的快速普及，某种程度上也是被POE的高价和短缺逼出来的。
04交联体系：让胶膜从“膜”变成“橡胶”
第1篇说过，层压后胶膜会从可熔的膜变成不熔不溶的弹性体，这靠的就是交联体系。核心是有机过氧化物交联剂：它在层压温度下分解出自由基，自由基从树脂分子链上“夺”走氢原子，相邻的分子链便通过碳-碳键连接起来，形成三维网络。
交联剂用量很少。公开专利中的示例配方，过氧化物用量通常在0.1%~0.5%（质量分数）之间。选型的关键是它的分解温度窗口：
- 挤出时不能分解：胶膜挤出温度要控制在交联剂明显分解的温度以下，否则在胶膜厂里就提前交联（预交联），产生晶点、流动性变差。以常用的过氧化碳酸酯类交联剂为例，专利中给出的挤出温度上限约90℃。
- 层压时要分解快：在140~150℃左右的层压温度下，要在有限的层压时间里充分分解，把交联度做上去。
- 助交联剂提效率：多官能团单体类的助交联剂能提高交联效率、减少过氧化物用量，对交联更“难”的POE尤其重要。

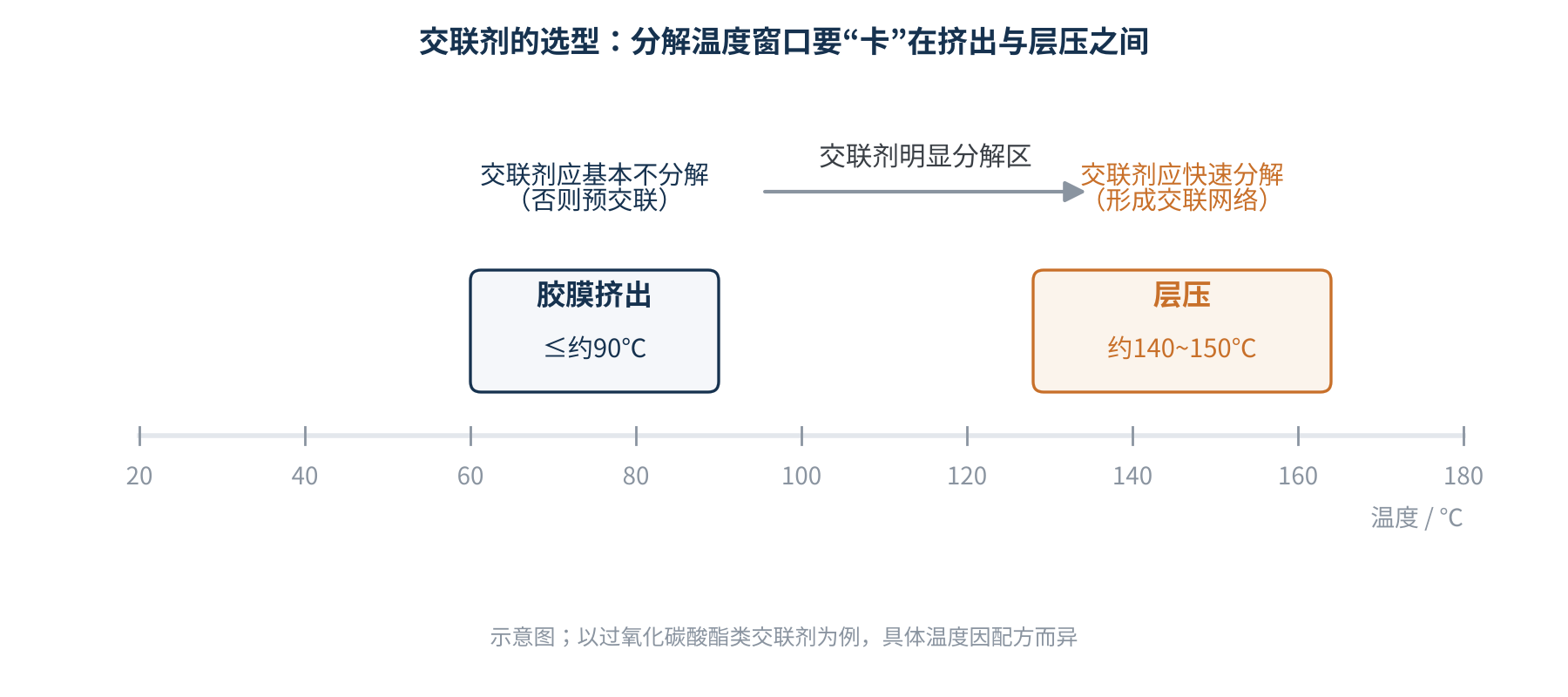

图3 交联剂的温度窗口示意：挤出时“不动”，层压时“快动”
交联剂过量或分解不完全，还会留下小分子分解产物，它们在层压或后续使用中可能形成气泡。所以交联体系要的不是“越多越好”，而是恰好够用、分解干净。
05偶联剂：玻璃与树脂之间的“桥”
第1篇讲过，胶膜与玻璃的粘接靠的是化学键，承担这个任务的是硅烷偶联剂。常用的是带甲基丙烯酰氧基的三甲氧基硅烷，专利示例用量约0.3%。
它的分子两端各有分工：一端的甲氧基硅烷水解后与玻璃表面羟基缩合，形成Si–O–Si键；另一端的不饱和双键在交联时接入树脂网络。一个小分子，同时“抓住”了无机的玻璃和有机的树脂。
偶联剂有个现实问题：它对水分敏感。胶膜卷材在高湿环境中存放过久，硅烷会提前水解失效，表现为层压后剥离强度下降。这就是为什么胶膜要密封包装、开封后限期使用——来料管理不到位，再好的配方也会打折扣。
06抗老化体系：扛住25年的紫外与湿热
胶膜要在户外工作25年以上，靠的是一组抗老化助剂，它们各有分工：
- 紫外吸收剂：如二苯甲酮类、苯并三唑类，吸收紫外光并以热的形式耗散。它的种类和用量，决定了胶膜的紫外截止波长。
- 受阻胺光稳定剂（HALS）：不吸收紫外，而是捕捉老化过程中产生的自由基，打断降解的连锁反应，可以循环起作用。
- 抗氧剂：如受阻酚类、亚磷酸酯类，防止树脂在挤出加工和长期热氧环境中降解。
难点在于助剂之间会“打架”。比如光稳定剂本身就是自由基捕捉剂，用多了会和交联剂争夺自由基，影响交联度；部分抗氧剂的转化产物又可能带来黄变。抗老化体系的设计，是在交联效率、透光、黄变之间反复权衡的过程。
07功能助剂：让胶膜“各显神通”
在上述基础配方之上，不同胶膜还会加入功能助剂，这也是上一篇讲的“功能化”的来源：
- 抗PID助剂：通过捕捉离子或吸收酸性物质，减缓钠离子迁移和醋酸积累，提升抗PID能力。
- 白色填料：钛白粉等，用于白色高反射胶膜。
- 光转换材料：用于转光胶膜，把紫外转换为可见光。
08配方是一门平衡的艺术
| 组分 | 主要作用 | 过少的风险 | 过多的风险 |
|---|---|---|---|
| 交联剂 | 形成交联网络 | 交联不足、蠕变、粘接差 | 预交联、气泡、变脆 |
| 助交联剂 | 提高交联效率 | 交联速度慢、周期长 | 过度交联、成本上升 |
| 硅烷偶联剂 | 与玻璃化学粘接 | 剥离强度低、脱层 | 析出、雾度上升 |
| 紫外吸收剂 | 截止紫外、防黄变 | 黄变、背板老化 | 透光损失、析出 |
| 光稳定剂 | 捕捉自由基 | 长期老化加快 | 影响交联 |
| 抗氧剂 | 防热氧降解 | 加工及长期降解 | 黄变风险 |
表1 胶膜主要助剂的作用与用量过少、过多的风险
对POE来说，这种平衡更难。POE是非极性材料，极性助剂在其中的相容性差，更容易迁移到表面析出，表现为胶膜发粘、雾度上升、粘接下降。这也是POE胶膜的技术门槛比EVA更高的原因之一。
树脂决定胶膜的“底子”，助剂决定胶膜的“本事”。助剂用量虽少，但配比、相容性和相互作用，才是胶膜厂真正的核心竞争力。
09写在最后
回到开篇的问题：粒子相同，为什么胶膜差很多？因为胶膜厂真正卖的不是粒子，而是配方——选什么交联剂、加多少偶联剂、抗老化体系怎么搭配、助剂之间如何互不打架，每一项都是长期试错积累下来的经验。对组件厂来说，理解配方的逻辑，也能帮助我们在换胶膜、查失效时，更快找到问题的根源。
配方定下来之后，还得把它变成一卷合格的胶膜。下一篇，我们将进入胶膜的生产工艺：配料、挤出流延、压花、共挤，以及克重、厚度均匀性、预交联、收缩率这几个关键控制点。
你们在胶膜导入或失效分析中，遇到过哪些和配方有关的问题？欢迎与我们交流。
参考资料
- US Patent 11245045 B2：Encapsulant of a photovoltaic module（示例配方、交联剂与挤出/层压温度），https://patents.google.com/patent/US11245045
- 中国日报：China achieves industrial-scale production of POE，2026-01-27，https://mobile.chinadaily.com.cn/html5/2026-01/27/content_014_6977c543ed50ccabe15210c4.htm
- 观研天下：中国EVA行业市场现状分析（2024年产能、表观消费量及光伏需求占比），2025
- GB/T 29848-2018《光伏组件封装用乙烯-醋酸乙烯酯共聚物（EVA）胶膜》
- 前瞻产业研究院：2023年中国光伏胶膜行业细分市场之POE胶膜市场分析
- 新华网：中国石油创新工艺规模化生产高品质POE，2026-01-26，https://www.news.cn/energy/20260126/fe4c56af480a405db606c3aee9d1a773/c.html
- Oil & Gas 360：Chinese petchem firms betting big on energy transition products（2022年中国POE进口量），https://www.oilandgas360.com/chinese-petchem-firms-betting-big-on-energy-transition-products/
十余年光伏研发与技术团队｜硬核专业知识分享
材料 · 可靠性 · 失效分析 · 标准认证 · 产品 · 工艺
AI+光伏探索交流，欢迎合作
声明：
1. 原创内容仅代表作者个人观点，仅供参考，不构成投资建议。
2. 转载及引用内容均注明出处，尊重原创。
3. 部分内容含AI辅助（图表生成、数据检索、概念说明等），核心框架与重点内容由本技术团队撰写，并经人工审核。
4. 如有不实或侵权，请留言或联系我们处理
