交联度“合格”就真的够了吗？光伏胶膜关键指标与测试方法详解
导读
一份胶膜技术协议或检测报告里，往往列着十几项指标。哪些最关键？数值是怎么测出来的？合格线背后又意味着什么？本文是光伏胶膜系列科普的第五篇，我们按“五份工作”把指标归类，结合T/CPIA 0004—2017（EVA胶膜）和T/CPIA 0071—2024（共挤胶膜）两份团体标准，逐一讲清交联度、剥离强度、透光率、体积电阻率、水汽透过率和老化后性能的测试方法、合格线，以及测试中容易踩的坑。
做胶膜导入时，我们最常面对的是一份检测报告：交联度86%、剥离强度120 N/cm、透光率91.5%……每一项都写着“合格”。但真正让人放心的，从来不是“合格”两个字，而是知道这些数是在什么条件下测出来的、合格线离组件的实际需要还有多远。
前四篇我们讲了胶膜的作用、类型、配方和生产工艺，这一篇来回答：一卷胶膜做出来，怎么判断它好不好？
01先搞清两件事
在看具体指标之前，有两点需要先明确。
第一，大多数指标测的是“层压后”的样品。胶膜的五份工作都是在层压后完成的，所以除了克重、密度、收缩率这类卷材指标外，交联度、剥离强度、透光率、电阻率、老化性能，都要先按规定参数层压制样，再在23℃、50%RH左右的环境中放置一段时间后测试。层压参数、玻璃和背板的选择，都会影响结果。
第二，指标可以分成三类。卷材规格（克重、厚度、收缩率）、初始性能（交联度、剥离、透光、绝缘）、老化后性能（紫外、湿热等老化后的剥离与黄变）。前两类决定能不能用，第三类决定能用多久。

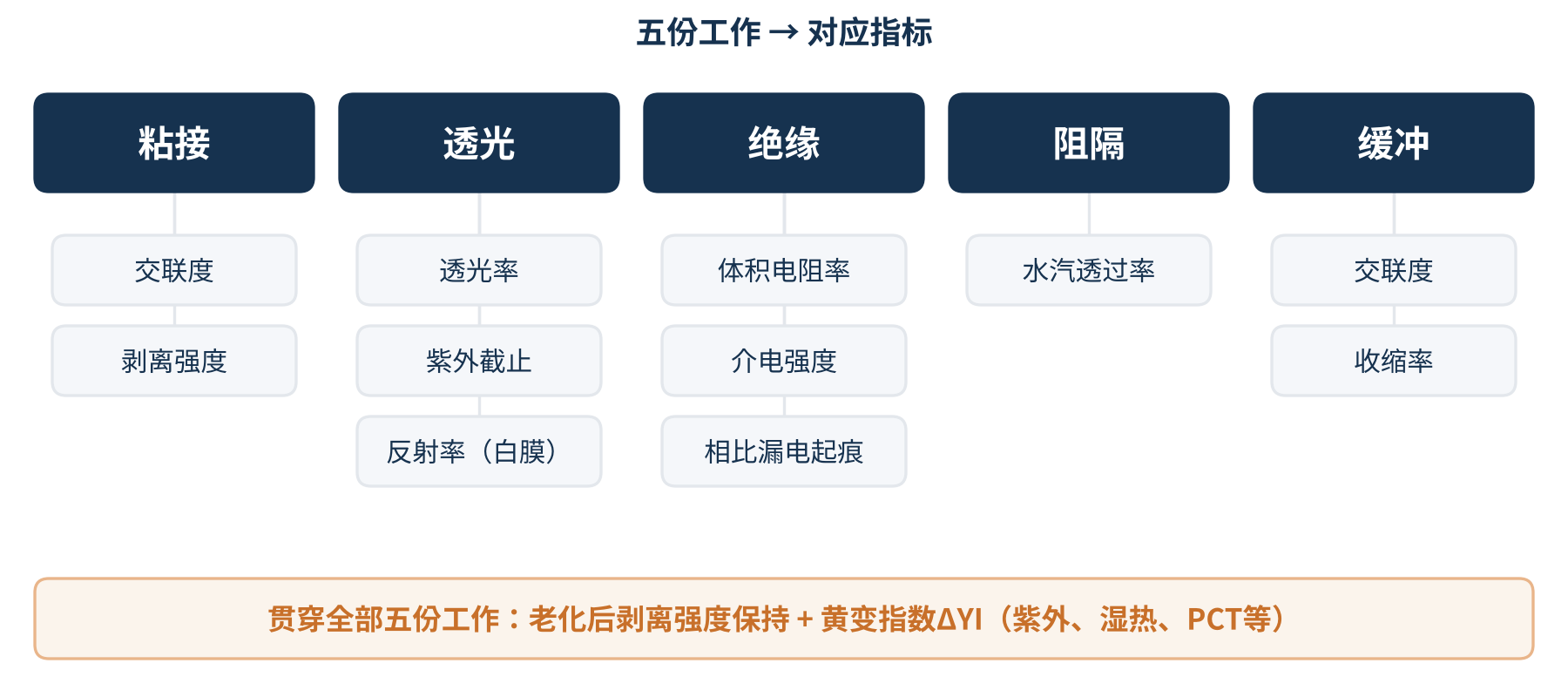

图1 胶膜五份工作与关键指标的对应关系
02交联度：最核心，也最容易“测好看”
交联度（凝胶含量）直接反映胶膜交联网络形成得是否充分，是来料检验和层压工艺监控的第一指标。
仲裁方法是二甲苯萃取法：取约0.5 g层压后的样品，剪成小于3 mm的碎片，装入120目不锈钢网袋，在沸腾的二甲苯中回流萃取5小时，再于140℃真空烘干至恒重。未交联的部分被溶解带走，剩下的就是交联网络，前后质量之比即为交联度。T/CPIA 0004—2017要求EVA胶膜交联度≥75%，T/CPIA 0071—2024要求共挤胶膜在75%~95%之间。
这里有一个值得警惕的坑：萃取时间。德国PI Berlin与Fraunhofer CSP的研究团队2024年在EPJ Photovoltaics上对比了国标GB/T 29848与IEC 62788-1-6的凝胶含量测试：国标固定萃取5小时，IEC则要求8~12小时、每小时至少15次回流，并且交联度低时还要延长。结果国标方法测出的数值普遍偏高，在低交联度区间尤其明显——同一个130℃层压的样品，国标方法测得约60%，IEC方法只有约30%。而部分POE胶膜厂商推荐的最低凝胶含量恰好在50%~65%这个区间。研究团队建议把国标的萃取时间延长到至少20小时，并在层压后及时测试、正背两层胶膜都要测。也就是说，同一个样品，换一种方法测，交联度可能差出一倍。
此外，IEC 62788-1-6还提供了差示扫描量热（DSC）方法，通过测量残余反应焓来判断固化程度。它速度快，适合产线做日常监控，但需要先和萃取法建立对应关系。
03剥离强度：初始值重要，老化后更重要
剥离强度衡量胶膜的粘接能力。按GB/T 2790做180°剥离：从层压样上裁出10 mm宽的试样，以100 mm/min的速度剥离，记录剥离力。

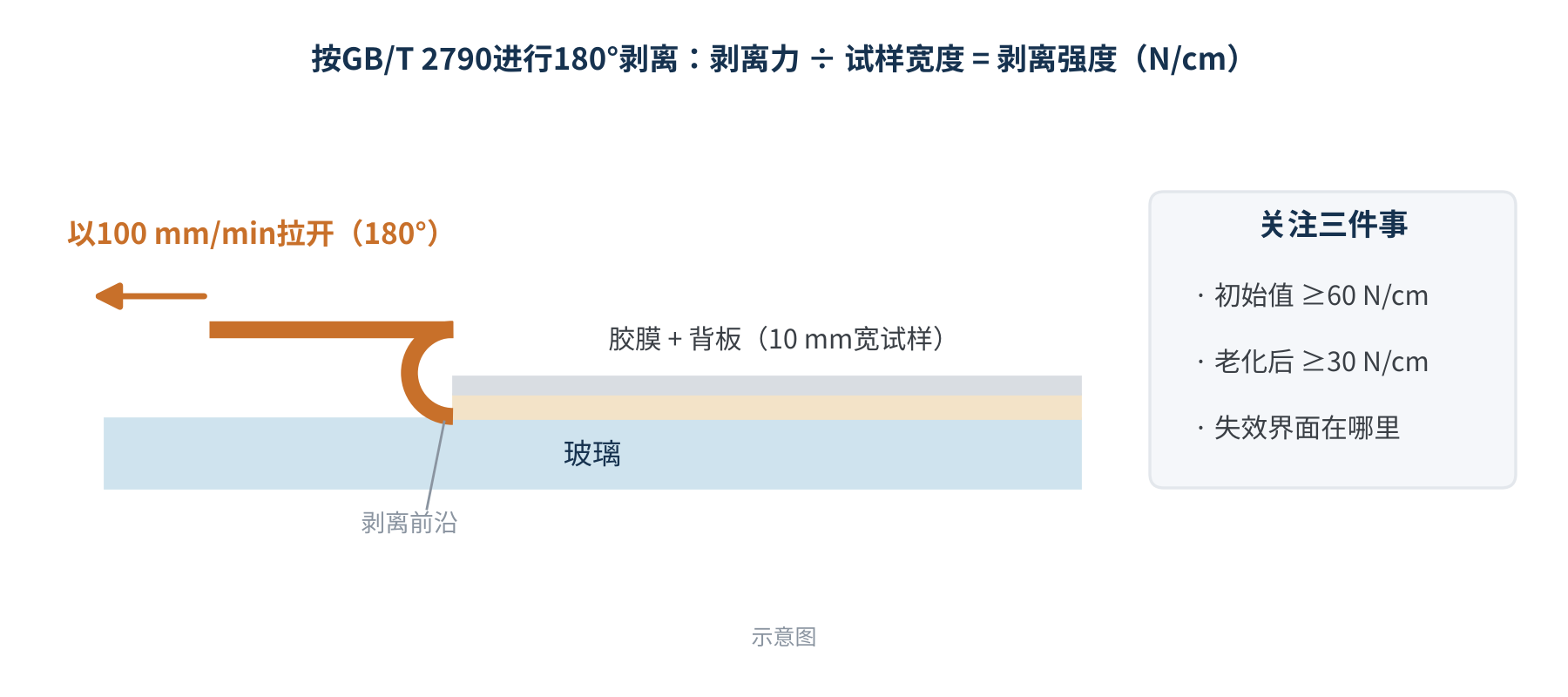

图2 180°剥离强度测试示意
两份标准对胶膜与玻璃的初始剥离强度要求都是≥60 N/cm，老化后要求≥30 N/cm。实际技术协议里，初始值往往远高于60 N/cm，所以初始值高并不稀奇，老化后能保留多少才见真章。
- 玻璃要对路：T/CPIA 0071—2024规定，单玻用3.2 mm超白压花钢化玻璃，双玻用2.0 mm超白压花或浮法半钢化玻璃。玻璃不同，结果不可直接比较。
- 要看失效界面：剥下来之后，要判断是胶膜与玻璃的界面分开，还是胶膜自身被撕裂。数值相同，意义却可能完全不同。
04透光率与紫外截止：别只看平均值
透光率用带积分球的分光光度计测量，扫描290~1100 nm，按两个波段分别取平均：
- 380~1100 nm：反映主要发电波段的透光，EVA标准要求≥90.5%，共挤胶膜标准要求≥90%。
- 290~380 nm：反映紫外波段的透过，分两种类型——透紫外型≥70%，截紫外型≤30%。
- 白色胶膜：不看透光，看400~700 nm的反射率，EVA标准要求≥90%。
平均值会掩盖曲线形状。对TOPCon这类对紫外敏感的电池，截止波长落在哪里、截止边陡不陡，比一个平均数更有参考价值。导入时，建议直接要完整的光谱曲线。
05体积电阻率：绝缘与抗PID的“代言人”
体积电阻率在层压样上测量。T/CPIA 0071—2024规定样品在23℃、50%RH下调节至少48小时，施加1000 V电压，读取60分钟的数值。合格线：透明EVA和共挤胶膜≥1.0×10¹⁵ Ω·cm，白色EVA≥1.0×10¹⁴ Ω·cm。
同一组电气指标里还有介电强度（EVA≥25.0 kV/mm，共挤胶膜≥28.0 kV/mm）和相比漏电起痕指数（≥400 V）。
体积电阻率对温湿度非常敏感：温度升高，电阻率会明显下降。而PID恰恰发生在高温高湿的工况下，所以部分技术协议会额外关注高温条件下的电阻率。常温下的电阻率达标，不代表高温下仍有足够余量。
06水汽透过率：标准里没有，但协议里常有
有意思的是，上述两份团体标准都没有对水汽透过率（WVTR）提出要求。但在双玻和N型组件的胶膜技术协议里，它几乎是必选项。
常用红外传感器法测量，条件多为38℃、90%RH。公开数据中，EVA约25 g/㎡·24h，POE约3 g/㎡·24h。需要注意的是，水汽透过率与厚度直接相关，不同厚度的结果不能直接比较，看报告时一定要核对样品厚度和测试条件。
07老化后性能：真正的“期末考试”
前面的指标都是“初始成绩”，老化试验才是考胶膜能撑多久。两份标准的老化项目和判据基本一致：

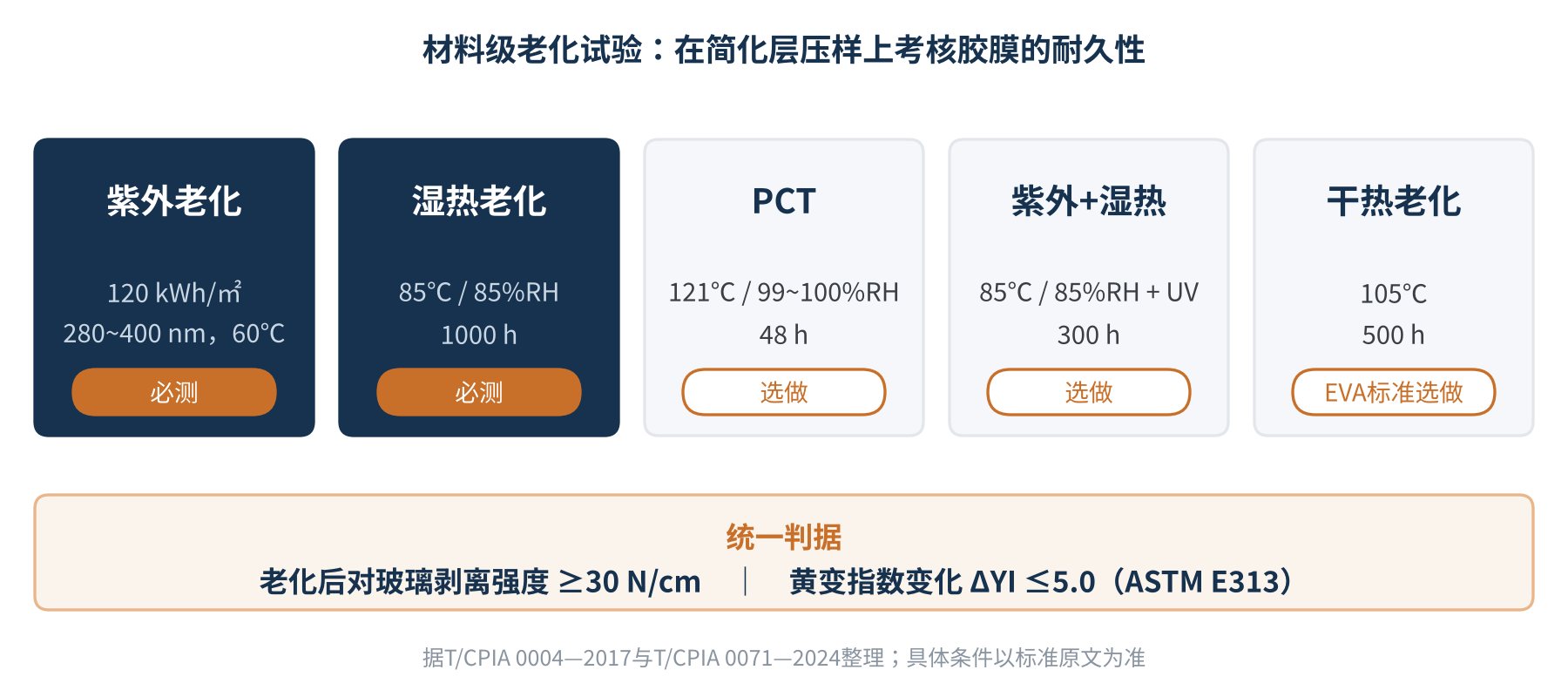

图3 胶膜材料级老化试验项目与判据（据T/CPIA 0004—2017、T/CPIA 0071—2024整理）
判据都是两条：老化后对玻璃剥离强度≥30 N/cm，黄变指数变化ΔYI≤5.0（按ASTM E313测量）。注意这里是材料级的老化，样品是简化的层压结构；它和组件级的IEC 61215可靠性测试是两回事，后者我们放到第10篇细讲。
| 指标 | 测试要点 | EVA胶膜（T/CPIA 0004—2017） | 共挤胶膜（T/CPIA 0071—2024） |
|---|---|---|---|
| 透光率 380~1100 nm | 积分球，层压样 | ≥90.5% | ≥90% |
| 透光率 290~380 nm | 积分球，层压样 | 透紫外型≥70% / 截紫外型≤30% | 同左 |
| 交联度 | 二甲苯萃取 | ≥75% | 75%~95% |
| 对玻璃剥离强度 | 180°，10 mm，100 mm/min | >60 N/cm | ≥60 N/cm |
| 体积电阻率 | 层压样，1000 V | ≥1.0×10¹⁵ Ω·cm | ≥1.0×10¹⁵ Ω·cm |
| 介电强度 | 工频击穿 | ≥25.0 kV/mm | ≥28.0 kV/mm |
| 紫外/湿热老化后 | 120 kWh/㎡；85℃/85%RH 1000 h | 剥离>30 N/cm，ΔYI<5.0 | 剥离≥30 N/cm，ΔYI≤5.0 |
表1 EVA胶膜与共挤胶膜团体标准主要指标对比
08来料检验的几点实用建议
- 先核对条件，再看数值：萃取时间、层压参数、玻璃类型、样品厚度——条件不一致，两份报告的数字没有可比性。交联度报告尤其要写明萃取时间和执行的标准。
- 看一致性，不只看单次值：同一批次不同卷、同一卷不同位置的波动，往往比平均值更能说明问题。
- 到货必测与定期抽检分开：收缩率、克重、交联度适合每批必测，可用DSC做快速监控；老化项目周期长，靠型式试验加定期抽检。
- 要曲线，不只要数：透光光谱、剥离曲线，比一个平均值包含更多信息。
标准合格线是底线，不是目标。读懂测试条件、关注老化后保持率和批次一致性，比追求某一项数值更高更有意义。
09写在最后
回到开篇的问题：交联度“合格”就真的够了吗？答案是，要看它在什么条件下测、离你的组件实际需要还有多少余量、老化之后还能剩下多少。指标是胶膜和组件厂之间的“共同语言”，读懂这门语言，导入和失效分析才能少走弯路。
测试合格的胶膜，到了组件厂还要过层压这一关。下一篇，我们将进入胶膜与层压工艺：层压曲线如何影响交联，气泡、移位、溢胶、交联不足这些常见问题又是怎么产生的。
你们的胶膜技术协议里，有哪些指标是在标准之外额外加严的？欢迎与我们交流。
参考资料
- T/CPIA 0004—2017《光伏组件封装用乙烯-醋酸乙烯酯共聚物（EVA）胶膜》，中国光伏行业协会
- T/CPIA 0071—2024《光伏组件封装用共挤胶膜》，中国光伏行业协会
- GB/T 29848-2018《光伏组件封装用乙烯-醋酸乙烯酯共聚物（EVA）胶膜》
- IEC 62788-1-6:2017+AMD1:2020 Measurement procedures for materials used in photovoltaic modules – Part 1-6: Encapsulants – Test methods for determining the degree of cure in EVA
- Lust S., Weber T., Kuntamukkula S. R., Mordvinkin A., Wendt M.：Update of quality control tests for new PV encapsulation materials，EPJ Photovoltaics 15, 5（2024），https://www.epj-pv.org/10.1051/epjpv/2024006
- Lesso Solar：Selecting Photovoltaic Encapsulation Films for Outdoor Reliability（EVA与POE水汽透过率对比）
