成本只占3%~4%，却兜住组件25年的底：光伏胶膜到底在干什么？
导读
胶膜在组件成本里只占约3%~4%，层压后又几乎“隐身”，却同时承担着粘接、透光、绝缘、阻隔、缓冲五项工作，而且一旦失效几乎无法修复。作为光伏胶膜系列科普的第一篇，本文从胶膜在组件中的位置讲起，逐一拆解这五项作用背后的原理、对应的关键指标，以及“作用失守”之后组件会出现什么问题。
拆开一块光伏组件，大家能叫出名字的是玻璃、电池片、焊带、边框和接线盒。胶膜呢？层压之后它几乎“隐身”——透明、无形，只有在做解剖或者出了问题时才会被注意到。但在我们十几年的失效分析经历里，黄变、脱层、蜗牛纹、PID、栅线腐蚀……很多问题追到最后，都绕不开这层膜。
这是光伏胶膜系列科普的第一篇，我们先回答一个最基础的问题：胶膜在组件里到底干什么？
01先找到它：组件里的“夹心层”
一块典型的晶硅组件，从受光面往下依次是：玻璃 / 前胶膜 / 电池串 / 后胶膜 / 背板（双玻组件则是第二块玻璃）。胶膜正好把电池串上下“夹”在中间，是唯一一种直接、全面接触电池片的封装材料。
层压前，胶膜只是一卷带压花纹路的薄膜；进入层压机后，在真空和140~150℃左右的温度下，它先熔融流动，把电池片之间、焊带周围的缝隙全部填满，同时配方里的过氧化物分解，引发树脂分子交联。冷却出炉时，它已经从一张可以熔化的“膜”，变成了一块不熔不溶、透明而有弹性的“橡胶体”，把电池串整个包裹起来。

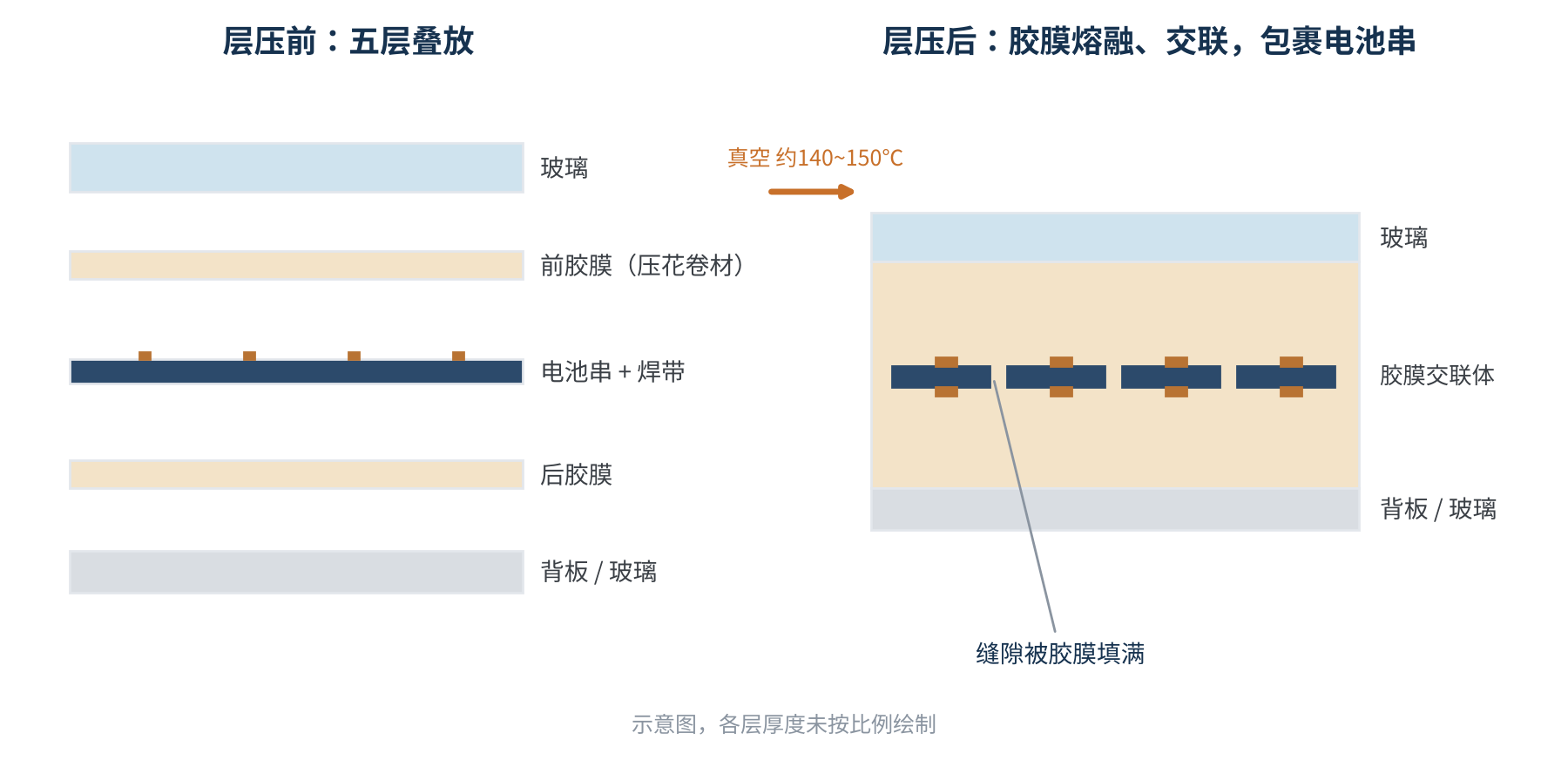

图1 层压前后的组件封装结构示意
用量上，一块2382×1134 mm的主流组件，正背两层胶膜合计约5.4 ㎡，按常见克重折算重量约2.2~2.7 kg；放大到行业口径，每GW组件大约需要1000万㎡胶膜。作为对照，TaiyangNews估算2024年全球胶膜需求覆盖超过650 GW组件、约61亿㎡，折合每GW约940万㎡，量级一致。
评价胶膜，最终评价的都是它层压后的状态。卷材的各项参数，只是为了保证它层压后能把下面五份工作做好。
02作用一：粘接——把五种材料“焊”成一体
玻璃、硅片、铜焊带、背板，热膨胀系数、表面化学性质各不相同，彼此之间本来“粘不到一起”。胶膜的第一份工作，就是在它们之间建立起能扛住25年风吹日晒的界面结合。
- 对玻璃：靠化学键。配方里的硅烷偶联剂，一端与玻璃表面的羟基缩合成Si–O–Si键，另一端接入树脂的交联网络，形成的是化学结合，而不只是物理吸附。
- 对背板：靠相容与扩散。背板内层（如PE、EVA类改性层）与胶膜在层压温度下相互熔融扩散，形成结合界面。
- 看指标：剥离强度（胶膜/玻璃、胶膜/背板），更重要的是湿热、紫外老化后的保持率，而不只是初始值。
粘接一旦失守，就是脱层。脱层本身不一定立刻掉功率，但它打开了水汽进入的通道，往往是后面一连串失效的起点。
03作用二：透光——让光尽量“无损通过”
前胶膜位于光路上，阳光要先穿过玻璃和前胶膜，才能到达电池片。这里有两件事要做好。
一是自身要透明。主流透明胶膜在可见光到近红外波段的透光率普遍在90%以上，并且要求长期不黄变。
二是界面要“隐形”。EVA、POE的折射率约1.48~1.49，与玻璃（约1.5）非常接近，光在界面上几乎不反射；一旦出现气泡或脱层，中间夹了一层空气，界面反射损失就会明显增加。
透光这份工作里还藏着一个两难：紫外线。胶膜里通常会加紫外吸收剂，把一部分紫外截掉，保护胶膜自身和背板不黄变；但截掉的紫外也是光。N型TOPCon电池正面对紫外更敏感，于是行业里出现了“高截止”胶膜和把紫外转成可见光的“转光胶膜”两条路，这部分我们在系列后面会专门展开。

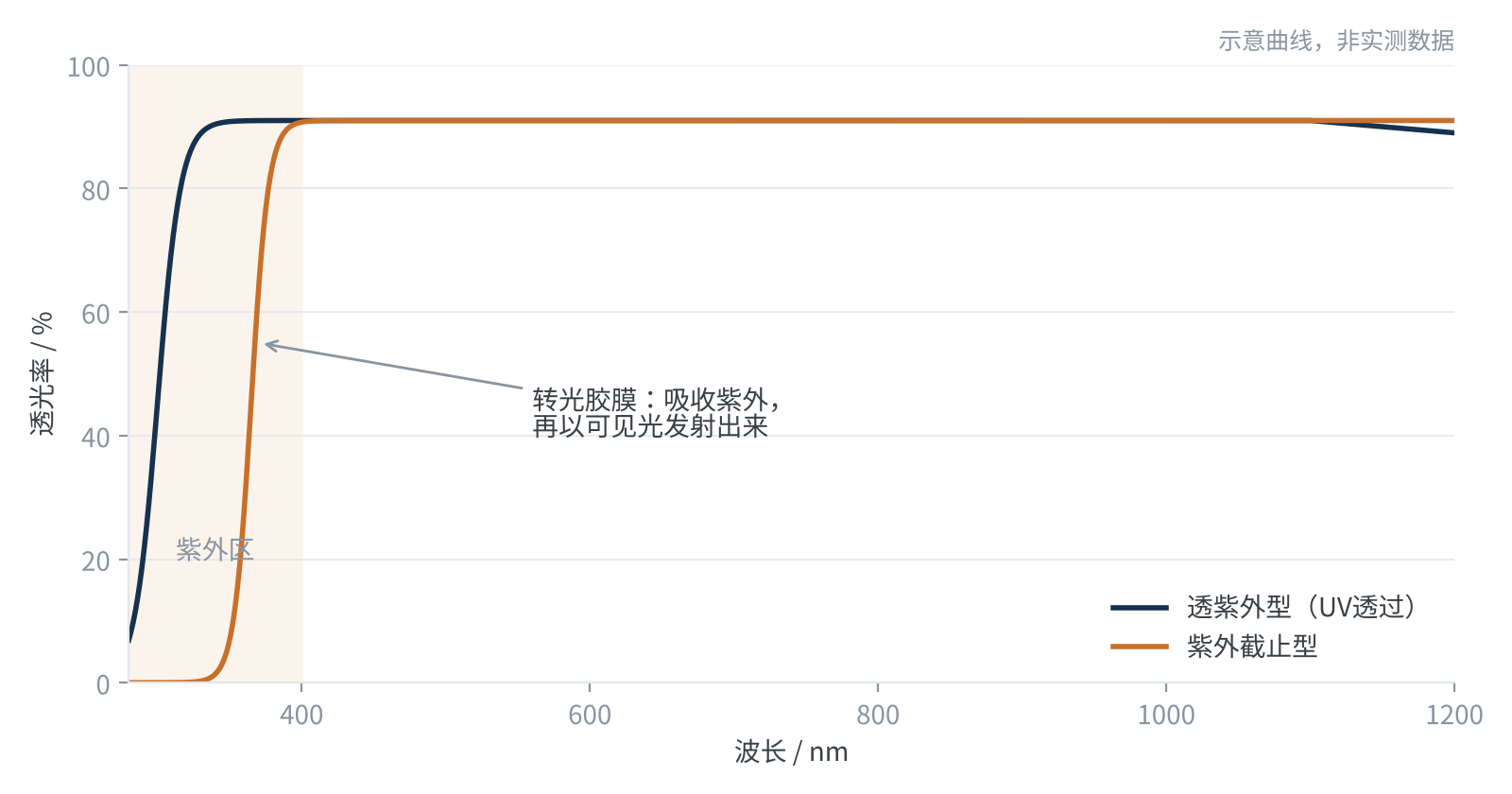

图2 不同类型前胶膜透光特性示意（示意曲线，非实测数据）
后胶膜则分两种情况：单面组件常用白色/高反射胶膜，把从电池片间隙漏下去的光反射回来，提升正面功率；双面组件的后胶膜要让背面的光进来，又必须是透明的。
04作用三：绝缘——给高压电路穿上“绝缘衣”
今天主流系统电压已经到1500 V。组件里的电池串相对接地的边框之间，可能存在上千伏的电位差，胶膜是电池片与玻璃、边框之间最主要的绝缘介质之一。
- 看指标：体积电阻率。POE类胶膜通常比EVA高出一个数量级甚至更多，这也是它抗PID更好的原因之一。
- 和PID的关系：在电场驱动下，玻璃中的钠离子会向电池表面迁移。胶膜电阻率越高、离子迁移越慢，PID来得就越晚、越轻。
- 相关测试：组件的绝缘耐压、湿漏电流测试，都直接检验胶膜这份工作有没有做好。
我们在PID系列里讲过，高电压差是PID的必要条件；而胶膜，正是挡在电压与电池之间的第一道防线。
05作用四：阻隔——挡住水汽，也少产生腐蚀
需要先纠正一个常见误解：胶膜不是密封件，水汽一定会进来，区别只在于快慢。单玻背板组件的水汽主要从背面透入，双玻组件则主要从四周边缘渗入。
在阻隔这件事上，EVA和POE的差异很明显：POE的水汽透过率显著低于EVA。更关键的是EVA自身的一个“原罪”——其中的醋酸乙烯酯基团在湿热条件下会缓慢水解，生成醋酸。醋酸会腐蚀银栅线与焊带表面，使串联电阻上升，这是湿热老化（DH）后组件功率衰减的常见机理之一。
所以“阻隔”其实有两层意思：既要挡住外来的水，也要让自己少产生腐蚀物。这也解释了为什么双玻组件、对腐蚀更敏感的N型组件，会越来越多地转向POE和EPE共挤胶膜。
06作用五：缓冲——保护越来越薄的电池片
电池片已经薄到130 μm上下，又硬又脆。而组件里的几种主材，热膨胀系数相差很大：玻璃约9 ppm/K，硅约3 ppm/K，铜约17 ppm/K。每天的昼夜温差、每年的冬夏交替，它们都在以不同的幅度伸缩。
- 吸收热应力：胶膜作为夹在中间的柔性层，把材料间不一致的伸缩“消化”掉，减少电池片和焊点承受的应力。
- 分散机械载荷：风压、雪压、冰雹冲击时，胶膜把集中载荷分散开，降低隐裂和碎片风险。
- 固定焊带与电池：层压后胶膜包裹住焊带。在0BB组件里，焊带与细栅的接触很大程度上依赖胶膜层压后的压紧和固定来维持，胶膜的流动性和模量直接影响接触可靠性——这一点和焊带系列正好呼应。
低温下的表现同样重要：环境温度很低时，EVA会明显变硬，而POE仍能保持较好的弹性，缓冲能力衰减得更少。
07把五份工作放在一起看
五项作用并不是各自独立的，它们共享同一个“开关”——交联度。交联不足，胶膜在高温下容易蠕变，粘接和缓冲都打折扣；交联过度，胶膜变脆，粘接同样会下降。这就是为什么交联度是胶膜来料检验和层压工艺控制里最核心的指标之一。
| 作用 | 关键指标 | 作用失守后的典型问题 |
|---|---|---|
| 粘接 | 剥离强度（初始/老化后）、交联度 | 脱层、水汽入侵 |
| 透光 | 透光率、紫外截止波长、黄变指数ΔYI | 黄变、功率衰减 |
| 绝缘 | 体积电阻率、绝缘耐压 | PID、湿漏电失效 |
| 阻隔 | 水汽透过率、酸值/醋酸释放 | 栅线腐蚀、串阻上升、蜗牛纹 |
| 缓冲 | 交联度、模量、收缩率 | 隐裂、碎片、电池片移位 |
表1 胶膜五项作用、关键指标与失守后的典型问题
值得一提的是测试方法本身也有讲究。以交联度为例，国标GB/T 29848与IEC 62788-1-6的凝胶含量测试在萃取时间上不同。EPJ Photovoltaics 2024年的一项研究发现，国标方法测出的数值普遍偏高，在交联度较低的区间尤其明显，原因主要是国标5小时的萃取时间不足以把未交联的聚合物完全萃取出来；而部分POE胶膜的最低凝胶含量要求在50%~65%，恰好落在这个区间。测试方法的细节，我们放到系列第5篇细讲。
08成本3%~4%，责任25年
胶膜在组件成本中的占比只有约3%~4%（不同时期、不同口径有4%~7%的说法）。但它有一个和边框、接线盒都不同的特点：它被层压在组件内部，一旦失效几乎无法修复、无法更换。组件承诺的25~30年质保，胶膜得陪着走完全程。
也正因为责任重，胶膜的品类在过去几年里迅速分化。根据公开整理的数据，2024年国内胶膜市场中透明EVA仍占约四成，EPE共挤胶膜已接近三成，白色EVA与POE胶膜各占一成多——从“EVA一统天下”走向了多路线并存。中国光伏行业协会（CPIA）的数据和TaiyangNews 2025年的市场调查也给出了相近的结构，并预计EPE份额还会小幅上升；随着双面组件普及，主要用于单面组件背面的白色EVA份额则在下降。

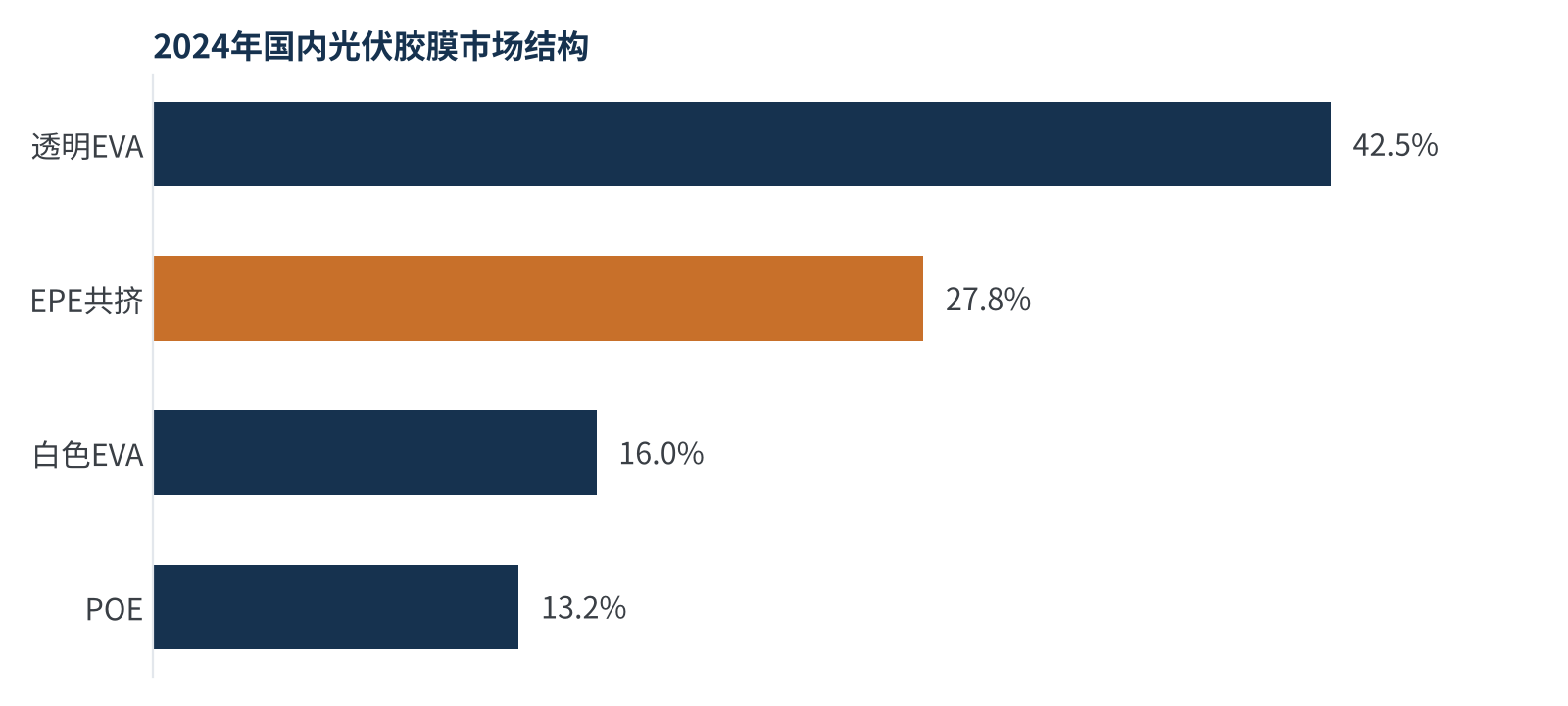

图3 2024年国内光伏胶膜市场结构（数据来源：观研天下整理）
POE粒子的供应也在变化。过去光伏级POE几乎全部依赖进口，截至2025年前三季度，国内POE进口依存度仍约95%；2026年1月，中国石油独山子石化宣布实现POE规模化生产，2025年产量近6万吨，并预计中国石油POE总产能在2026年底超过30万吨。POE原料如果能大规模国产，POE和EPE胶膜的成本与供应格局都可能随之改变。
胶膜是组件里成本最低、却最“兜底”的材料之一：它同时承担粘接、透光、绝缘、阻隔、缓冲五份工作，任何一份失守，都会在组件25年的服役期里被放大。
09写在最后
回到开篇的问题：胶膜在组件里到底干什么？答案是，它是组件里唯一一种同时与玻璃、电池、焊带、背板打交道的材料，一个人干着五份工作。理解了这五份工作，后面再看EVA、POE、EPE、转光膜之争，看层压工艺、看失效分析，就有了一把统一的尺子：这个选择，让哪份工作做得更好，又让哪份工作付出了代价？
下一篇，我们将进入胶膜家族全景：透明EVA、白色EVA、POE、EPE、转光膜，以及PVB、TPO等小众路线，它们分别擅长哪份工作，又各自适合什么组件。
你在工作中遇到过哪些由胶膜引起的问题？欢迎与我们交流。
参考资料
- GB/T 29848-2018《光伏组件封装用乙烯-醋酸乙烯酯共聚物（EVA）胶膜》
- T/CPIA 0004-2017《光伏组件封装用乙烯-醋酸乙烯酯共聚物（EVA）胶膜》，中国光伏行业协会
- IEC 62788-1-6:2017+AMD1:2020 Measurement procedures for materials used in photovoltaic modules – Part 1-6: Encapsulants – Test methods for determining the degree of cure in EVA
- Update of quality control tests for new PV encapsulation materials, EPJ Photovoltaics, 2024，https://doaj.org/article/c5d19d2bf3c04b3eae7d3c6e146558c1
- 观研天下：《中国光伏胶膜行业发展趋势研究与未来前景预测报告（2025-2032年）》，2025
- 界面新闻：光伏胶膜行业分析（胶膜成本占比、每GW用量口径）
- TaiyangNews：Solar Encapsulation Market Moving From EVA Toward EPE，2025-03-18，https://taiyangnews.info/technology/solar-encapsulation-market-moving-from-eva-toward-epe
- TaiyangNews：The State Of Solar Encapsulation Component Market，2025-03-19，https://taiyangnews.info/technology/the-state-of-solar-encapsulation-component-market
- 新华网：中国石油创新工艺规模化生产高品质POE，光伏关键材料难题获突破，2026-01-26，https://www.news.cn/energy/20260126/fe4c56af480a405db606c3aee9d1a773/c.html
十余年光伏研发与技术团队｜硬核专业知识分享
材料 · 可靠性 · 失效分析 · 标准认证 · 产品 · 工艺
AI+光伏探索交流，欢迎合作
声明：
1. 原创内容仅代表作者个人观点，仅供参考，不构成投资建议。
2. 转载及引用内容均注明出处，尊重原创。
3. 部分内容含AI辅助（图表生成、数据检索、概念说明等），核心框架与重点内容由本技术团队撰写，并经人工审核。
4. 如有不实或侵权，请留言或联系我们处理
