从PERC到TOPCon、HJT、BC：电池每换一次赛道，胶膜就要重新答一次题
导读
胶膜的每一次升级，背后几乎都站着一次电池或组件技术的变革。本文是光伏胶膜系列科普的第七篇，我们沿着PERC、双面双玻、TOPCon、HJT、BC这条主线，梳理每一代技术给胶膜出的新考题：从抗PID到抗紫外，从阻水到防腐蚀，再到背面绝缘；并结合Kiwa PVEL、Fraunhofer ISE与UNSW的研究，讨论胶膜能解决什么、不能解决什么。
回看前几篇，从EVA独大到POE、EPE、转光膜百花齐放，胶膜这几年变化很快。但胶膜的演进并不是胶膜厂自己决定的——它是被电池和组件技术“推着走”的。
电池每换一次赛道，就会暴露出新的“软肋”，而胶膜作为唯一全面包裹电池的材料，总是第一个被要求去补位。这一篇，我们就沿着电池技术路线，看看胶膜被出过哪些考题。
01一条时间线：电池怎么变，胶膜就怎么变

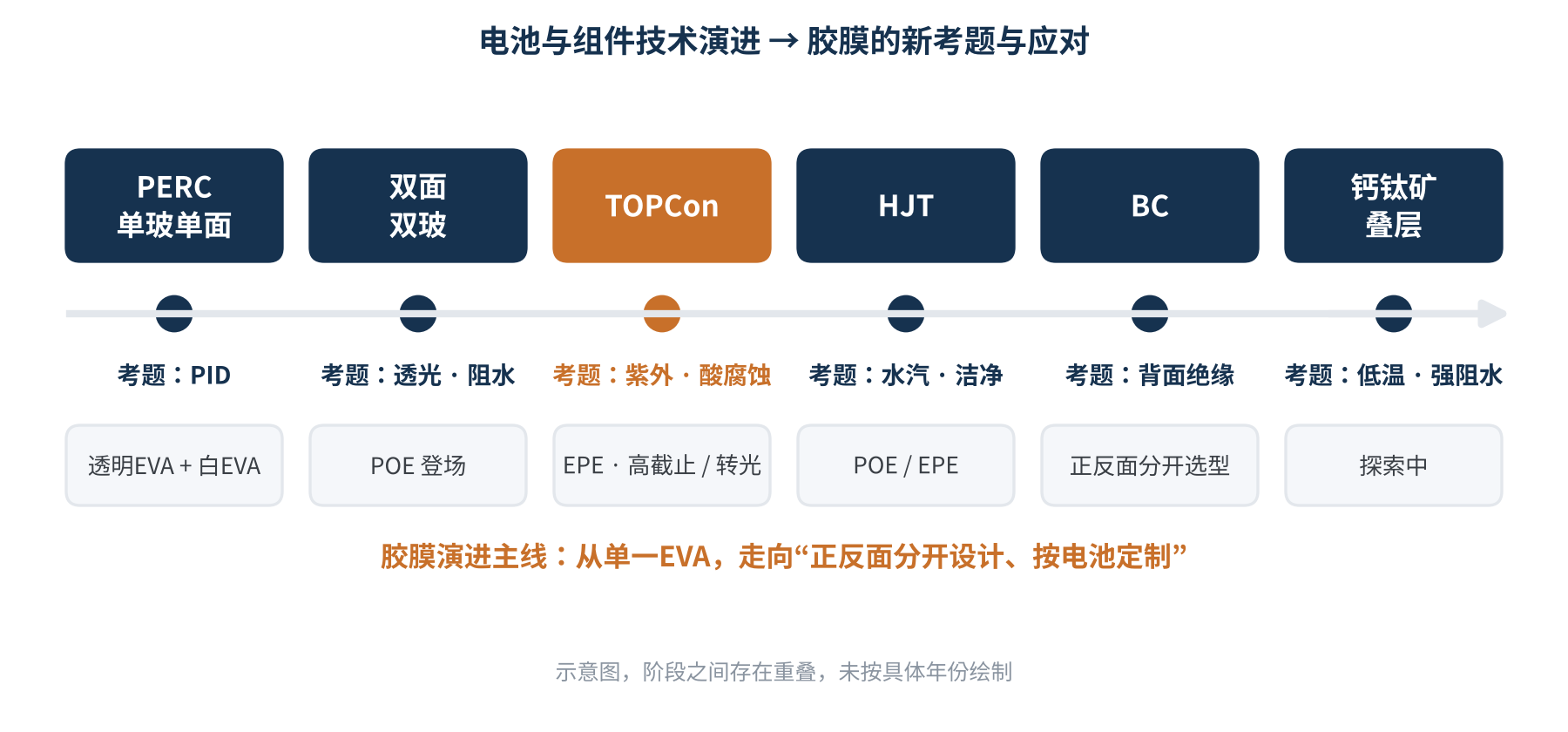

图1 电池与组件技术演进对胶膜需求的推动（示意）
从市场结构看，N型电池已经全面接棒。据TaiyangNews 2026年5月整理的中国光伏行业协会（CPIA）数据，2025年TOPCon电池的市场占比约87%，BC约7%，HJT约2.6%；CPIA预计到2030年，TOPCon占比将回落至约69%，BC升至约23%，HJT约7.5%。不同机构对BC的预期分歧很大：咨询机构Exawatt预计2030年BC可达约38%，国际光伏技术路线图（ITRPV）则预计2029年约17%。

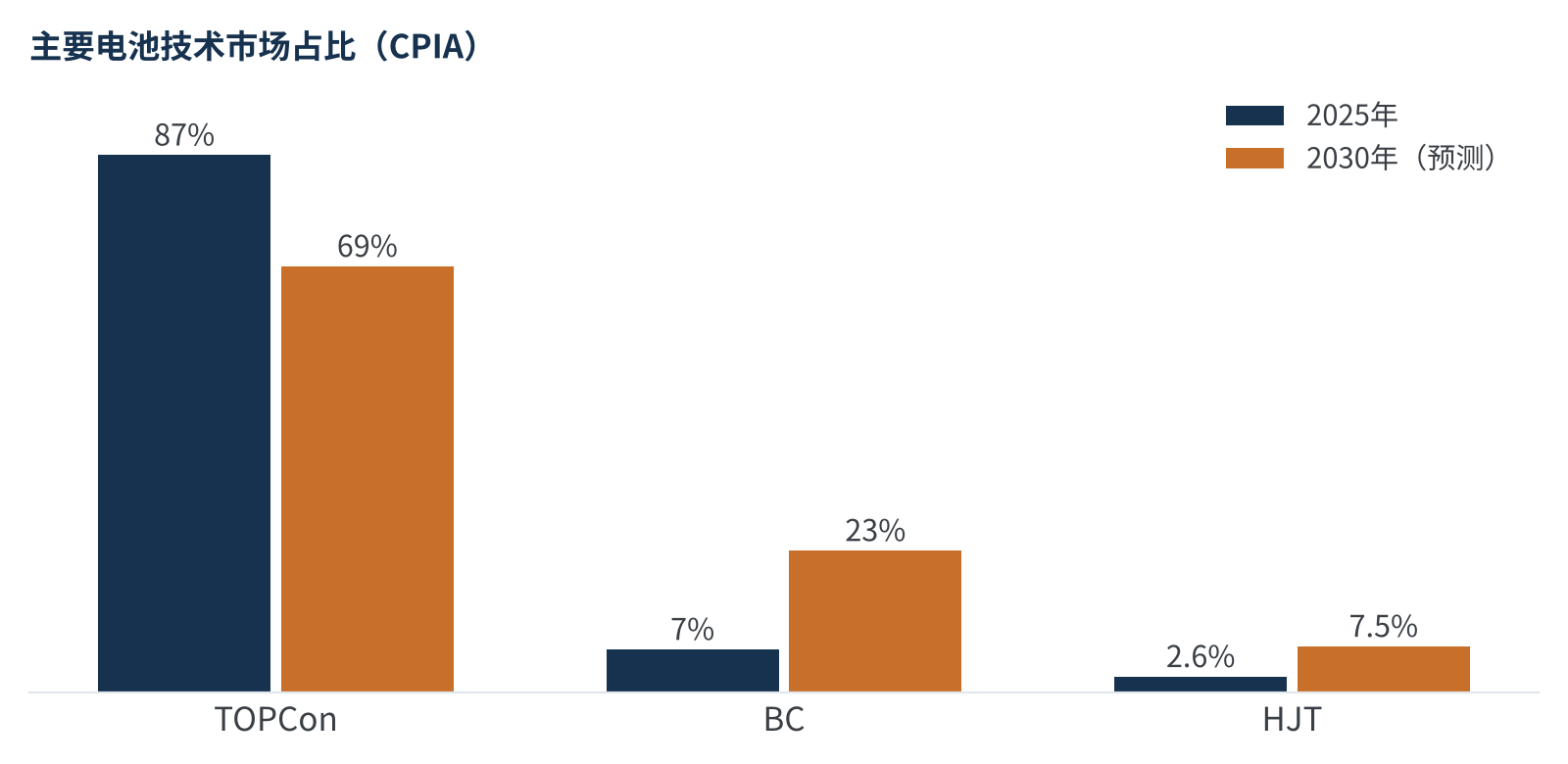

图2 主要电池技术市场占比：2025年与2030年预测（数据来源：CPIA，经TaiyangNews整理）
这意味着在未来几年，胶膜要同时服务好TOPCon这个“基本盘”，又要为BC、HJT乃至叠层电池的增长做好准备。
02PERC与单玻时代：EVA的黄金年代
在P型PERC电池、单玻单面组件为主流的年代，胶膜的配置几乎是标准答案：前面透明EVA，后面白色EVA或透明EVA，配合背板。
这个时代给胶膜出的最大考题是PID。随着系统电压提升到1000 V、1500 V，组件在高温高湿下出现严重的电势诱导衰减。胶膜厂的应对是开发抗PID型EVA：通过配方提高体积电阻率、减少离子迁移。这也是第1篇里讲的“绝缘”这份工作被反复强调的起点。
03双面与双玻：后胶膜必须“看得见光”
双面电池让组件背面也能发电，这直接改变了后胶膜的定位：白色胶膜不能再用，后胶膜必须透明。同时，双面组件多采用双玻结构，带来两个新问题：
- 阻水要求更高：双玻组件的水汽主要从边缘渗入，一旦进去就很难出来，长期处于“闷热”状态，对胶膜的阻水和抗水解能力要求更高。
- 抗PID要求更高：双玻组件两面都是玻璃，PID风险进一步上升。
这一阶段，POE胶膜凭借高阻水、高电阻率、不产酸的优势登场，先在双面PERC双玻组件上放量，随后又被EPE共挤膜大量替代以平衡成本。
04TOPCon：从“抗PID”到“抗紫外”
TOPCon是N型电池的绝对主力，它给胶膜出了一道新题：紫外。TOPCon电池正面的钝化结构对紫外更敏感，长期紫外照射可能导致功率衰减，即紫外诱导衰减（UVID）。
第三方检测机构Kiwa PVEL在其可靠性测试中发现，HJT和TOPCon组件对UVID较为敏感，尤其是在搭配透紫外型胶膜时。它采用的测试条件是正面紫外辐照120 kWh/㎡、60℃，大致相当于户外一到两年的紫外剂量；最近的测试中，部分商用PERC组件也出现了UVID相关的功率损失。RETC 2026年组件指数中，UVID测试仍有8%的参测型号不合格。
不过，实验室结果需要放在户外语境里看。Fraunhofer ISE 2025年4月发布的对比研究发现，常规UV测试后组件在暗态存放时会明显掉功率，而户外光照会带来显著的恢复：加入光照稳定步骤后，多数组件衰减很小，但仍有个别组件损失可达5%。该所认为常规UV测试高估了TOPCon的UVID，但很多TOPCon组件仍对紫外敏感。也就是说，UVID是真问题，只是没有一些测试显示的那么严重。

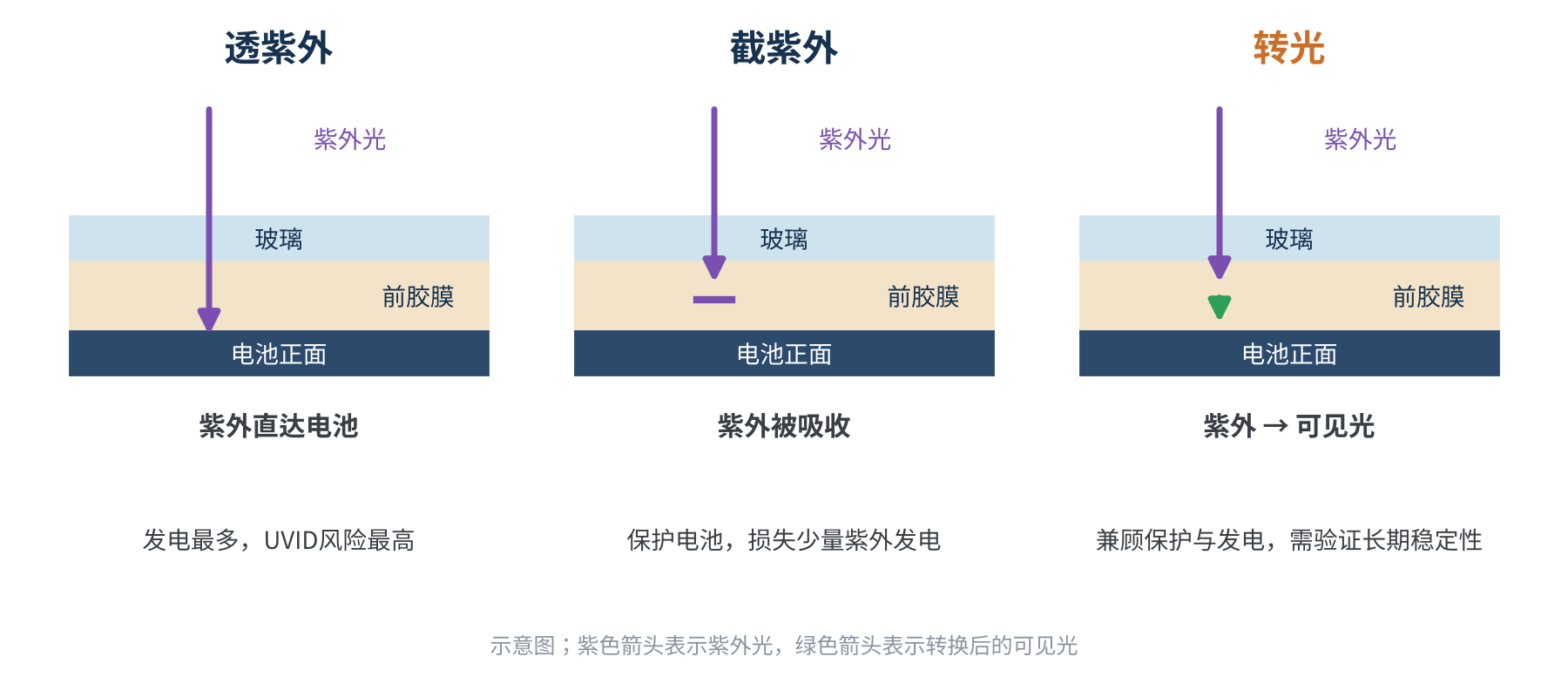

图3 前胶膜对紫外的三种处理方式示意
胶膜的应对有三条路：一是透紫外，最大化发电但风险高；二是截紫外，保护电池但损失少量紫外波段的发电；三是转光，把紫外转换成可见光，兼顾保护与发电，但要验证转光剂的长期稳定性（第2篇已介绍）。
此外，TOPCon对醋酸等酸性物质引起的金属化腐蚀也较敏感，这也是TOPCon双玻组件普遍采用EPE或POE的原因之一。
05HJT：最“娇气”的一类
HJT电池采用非晶硅钝化和透明导电氧化物（TCO），并使用低温银浆。它的全流程都是低温工艺，结构对水汽、酸和紫外都比较敏感，因此通常要求胶膜具备高阻水、不产酸和良好的紫外管理能力，POE类胶膜是常见选择。
但这里有一个值得注意的研究结论。新南威尔士大学（UNSW）2024年的一项研究发现，HJT和TOPCon组件在湿热测试中的严重失效，主要与电池在生产过程中的接触污染有关：丁腈手套、裸手、真空吸盘和测试台面带来的钠、钙等离子，在湿热环境下与水汽共同作用，加剧复合并腐蚀金属接触。1000小时湿热后，被污染的HJT组件（EVA封装）相对功率损失约10%，被污染的TOPCon组件即便用了POE胶膜，损失也达约15.6%；而预先清洗过的HJT电池损失只有1%~2%。研究建议封装前用去离子水清洗电池、使用干净的手套和台面。
胶膜能延缓水汽和离子的作用，但不能“治愈”电池本身的污染。高端电池对胶膜要求高，对整条产线的洁净管理要求同样高。
06BC：正面“干净”，背面“拥挤”
BC（背接触）电池把正负电极都移到了背面，正面没有任何栅线遮挡，外观整洁、正面效率高，在分布式市场尤其受欢迎。
对胶膜来说，BC的特点是“前松后紧”。正面胶膜主要关注透光和紫外管理；背面则不同——正负电极交错排布、间距很小，背面胶膜既要保证细密电极之间的长期绝缘，又要防止湿热环境下的腐蚀。此外，部分BC产品强调全黑外观，对背面胶膜的颜色和遮盖性也提出了要求。
07一张表：电池路线 × 胶膜需求
| 电池 / 组件路线 | 胶膜的主要考题 | 常见胶膜方案 |
|---|---|---|
| PERC单玻单面 | PID、成本 | 透明EVA + 白色EVA |
| 双面PERC双玻 | 后侧透光、PID、阻水 | POE / EPE |
| TOPCon双玻 | 紫外、酸腐蚀、阻水 | EPE / POE，高截止或转光 |
| HJT | 水汽、酸、紫外 | POE / EPE，紫外管理 |
| BC | 背面绝缘与防腐、外观 | 按正反面分别选型 |
| 钙钛矿叠层 | 低温、强阻水、热敏感 | 热塑性胶膜、边缘密封等（探索中） |
表1 不同电池/组件路线对胶膜的主要要求
可以看到，胶膜的演进主线是：从单一的EVA，走向“正反面分开设计、按电池定制”。未来同一块组件的前后胶膜，很可能会越来越不一样。
电池每换一次赛道，胶膜就要重新答一次题：PERC考PID，双玻考阻水，TOPCon考紫外，HJT考洁净与阻水，BC考背面绝缘。
08写在最后
胶膜的故事，本质上是一个“跟随者”的故事：电池效率每提升一步，就会暴露出新的敏感点，胶膜必须及时补位。但UNSW的研究也提醒我们，胶膜不是万能的——它能延缓问题，却不能弥补电池和产线本身的缺陷；Fraunhofer ISE的UV研究则提醒我们，评价胶膜方案时，测试条件本身也要经得起推敲。
每一次补位，都伴随着成本的增加。下一篇，我们将进入胶膜的降本增效：减克重的边界在哪里，EPE替代POE到底省多少，转光膜的功率增益能否覆盖它的成本。
你们在TOPCon或BC组件的胶膜选型上，遇到过哪些新问题？欢迎与我们交流。
参考资料
- TaiyangNews：Projected Market Shares Of Different Solar Cell Technologies（引用CPIA、ITRPV、Exawatt数据），2026-05-18，https://taiyangnews.info/technology/projected-market-shares-of-different-solar-cell-technologies
- Kiwa PVEL：UV-Induced Degradation（PQP测试程序说明）
- Sen C., Wang H., Zhu Z., Li A., Khan M.U., Hoex B., Hidden Fingerprints: How Solar Cell Handling Leads to Damp Heat Failures in HJT and TOPCon Modules, APVI Solar Research Conference, 2024，https://apvi.org.au/solar-research-conference/wp-content/uploads/2024/12/Sen_C_Hidden_Fingerprints_How_Solar_Cell_Handling_Leads_to_Damp_Heat_Failures_in_HJT_and_TOPCon_Modules.pdf
- T/CPIA 0071—2024《光伏组件封装用共挤胶膜》，中国光伏行业协会
- TaiyangNews：TOPCon UVID: Less Severe Than Assumed（Fraunhofer ISE），2025-04-15，https://taiyangnews.info/technology/fraunhofer-ise-uvid-uv-stabilization-topcon
- Fraunhofer ISE：Fraunhofer ISE evaluates common UV tests for TOPCon modules for practical relevance，2025-04，https://www.ise.fraunhofer.de/en/press-media/press-releases/2025/fraunhofer-ise-evaluates-common-uv-tests-for-topcon-modules-for-practical-relevance.html
- pv magazine USA：Latest RETC solar module quality report reveals significant issues，2026-06-03，https://pv-magazine-usa.com/2026/06/03/latest-retc-solar-module-quality-report-reveals-significant-issues/
十余年光伏研发与技术团队｜硬核专业知识分享
材料 · 可靠性 · 失效分析 · 标准认证 · 产品 · 工艺
AI+光伏探索交流，欢迎合作
声明：
1. 原创内容仅代表作者个人观点，仅供参考，不构成投资建议。
2. 转载及引用内容均注明出处，尊重原创。
3. 部分内容含AI辅助（图表生成、数据检索、概念说明等），核心框架与重点内容由本技术团队撰写，并经人工审核。
4. 如有不实或侵权，请留言或联系我们处理
