黄变、脱层、蜗牛纹、醋酸腐蚀、PID：胶膜引起的组件失效全解析

导读

胶膜一旦出问题，往往要在电站运行几年后才显现，而且几乎无法修复。本文是光伏胶膜系列科普的第九篇，我们按“现象—机理—排查—预防”的结构，逐一拆解胶膜相关的五类典型失效：黄变、醋酸腐蚀、蜗牛纹、脱层与气泡、PID，并结合IEA PVPS、Fraunhofer、Kiwa PVEL等机构的研究，给出一套从现场到实验室的排查思路。

上一篇的最后我们说，胶膜还有一笔“看不见的账”。这一篇，就来看看这笔账是怎么“还”回来的。

胶膜相关的失效有两个特点：一是来得晚，往往在电站运行几年后才显现；二是修不了，胶膜被层压在组件内部，出了问题只能整块更换。IEA PVPS在2014年的组件失效综述中引用了一项约8年的现场统计：封装材料失效约占9%，与电池烧痕（约10%）处于同一量级。到了2026年，这笔账并没有变轻：Kiwa PVEL的可靠性记分卡显示，45%的参测厂商至少出现过一次严重脱层缺陷。

01先看全景：失效都对应着哪份工作

第1篇讲过胶膜的五份工作。几乎每一种胶膜相关失效，都可以追溯到其中一份工作的“失守”：

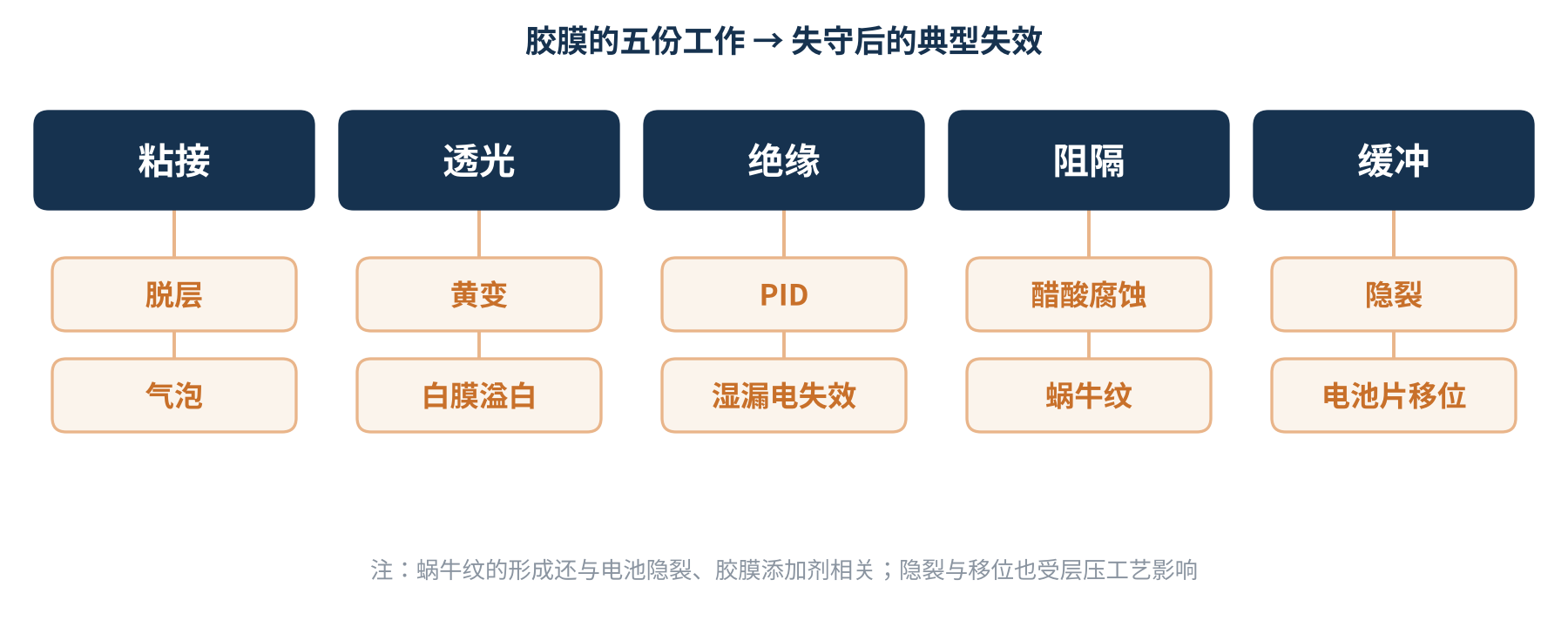

图1　胶膜五份工作与典型失效的对应关系

理解这个对应关系很重要：它决定了排查时该往哪个方向找。下面我们逐一来看。

02黄变：最“显眼”的老化

• 现象：电池区域的胶膜逐渐发黄、变褐，常见的形态是电池中部颜色深、边缘颜色浅，沿着电池裂纹也常出现一条浅色带。
• 机理：在紫外和高温的共同作用下，胶膜树脂及其中的助剂（紫外吸收剂、抗氧剂等）逐渐生成发色基团。IEA PVPS的综述指出，能接触到空气中氧气的部位会发生光漂白，靠近边缘的区域醋酸也更容易扩散出去，所以呈现“中间深、四周浅”的特征。运行温度更高的电池（例如处于热斑状态）黄变得更快。
• 影响：黄变降低透光，主要表现为短路电流下降。

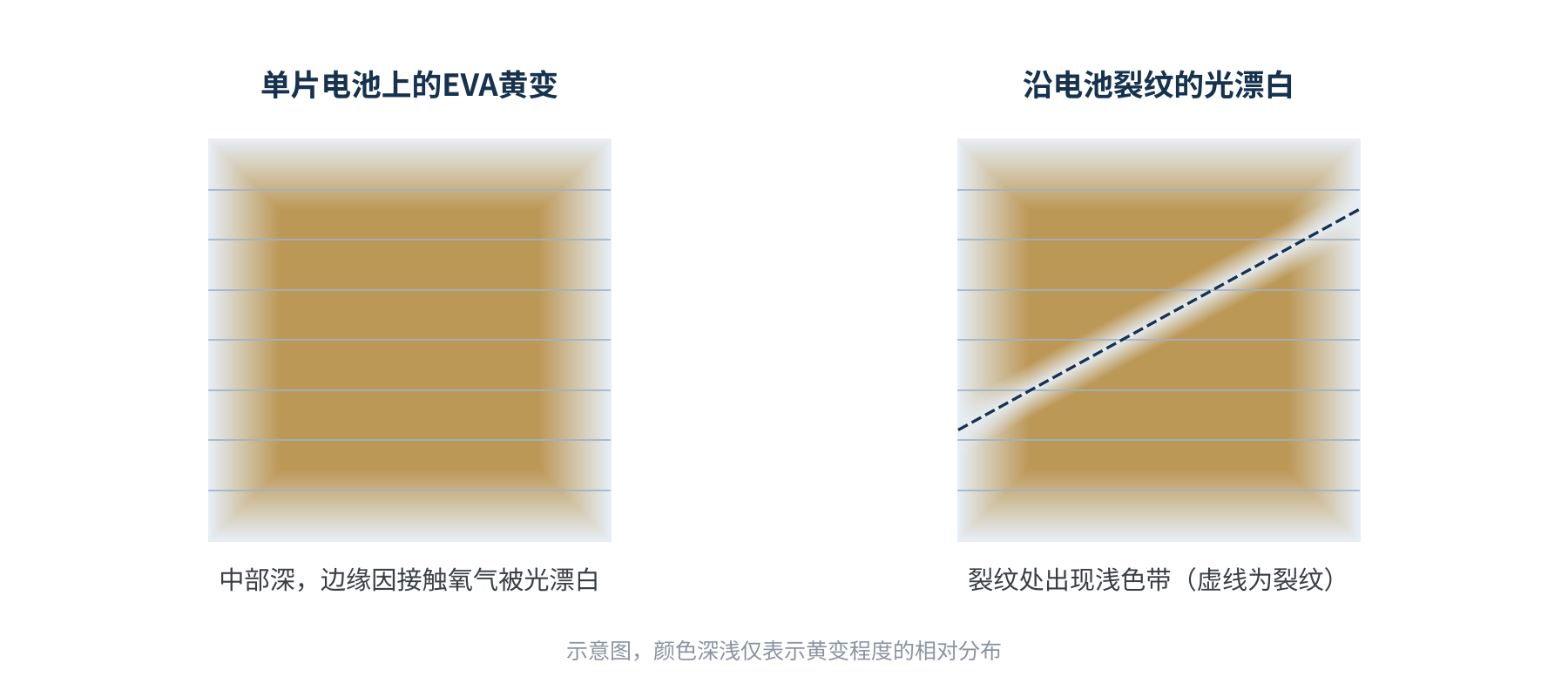

图2　EVA黄变的典型形态示意：中部深、边缘与裂纹处被光漂白

值得一提的是双玻组件。美国亚利桑那州立大学（ASU）2020年发表的户外老化组件对比研究发现，使用EVA的双玻组件黄变更严重、黄变指数更高，短路电流和功率衰减也更快。原因是双玻组件近乎密封：没有透气的聚合物背板，光漂白受到限制，醋酸等挥发性降解产物也被困在组件内。研究者据此认为，EVA可能并不适合双玻组件，离聚物或聚烯烃类胶膜更合适——这也从失效角度解释了第7篇讲的双玻转向POE/EPE。

还要补充一个新变量：紫外诱导衰减（UVID）。TOPCon、HJT电池对紫外更敏感，透紫外型胶膜虽然自身不易黄变、组件初始功率更高，却把更多紫外送到了电池表面。Fraunhofer ISE 2025年的研究认为常规UV测试高估了TOPCon的UVID，但光照稳定后仍有个别组件损失可达5%；RETC 2026年组件指数中UVID测试不合格的型号约占8%。因此紫外截止的取舍，要同时看胶膜黄变和电池UVID两头。

• 排查：目视色差、紫外荧光成像（可以清晰显示胶膜老化区域）、解剖后测黄变指数和红外光谱。
• 预防：合理的抗老化助剂体系与紫外截止设计、控制热斑、双玻组件优先选用不产酸的胶膜。

03醋酸腐蚀：看不见的“慢性病”

• 现象：外观可能毫无异常，但功率持续衰减，填充因子下降、串联电阻上升；EL图像中常见靠近栅线或电池边缘的区域发暗。
• 机理：EVA中的醋酸乙烯酯在湿热条件下水解产生醋酸，醋酸腐蚀银栅线和焊带表面，接触电阻上升。在双玻组件中醋酸更难逸出，问题往往更严重。
• 排查：IV曲线分析串联电阻变化、EL定位暗区，必要时解剖胶膜，用离子色谱等方法测定醋酸含量。
• 预防：选用POE或EPE等不产酸/少产酸的胶膜，或在EVA中加入吸酸剂；同时提升电池金属化的耐腐蚀能力。

醋酸腐蚀是湿热测试（DH）后功率衰减最常见的机理之一，也是TOPCon等对腐蚀敏感的电池格外重视胶膜选型的原因。湿热问题近两年明显抬头：RETC 2026年组件指数中，湿热测试不合格的型号比例升至约11%（上一年约6%）。

但要注意，湿热失效不一定都是胶膜的锅。UNSW 2024年的研究发现，HJT和TOPCon组件的严重湿热失效与电池生产中的接触污染（手套、裸手、吸盘带来的钠、钙等离子）密切相关，被污染的TOPCon组件即便使用POE胶膜，1000小时湿热后损失也达约15.6%。所以排查时，除了测醋酸，也要把电池表面污染列入怀疑对象。

04蜗牛纹：沿着裂纹“爬”出来的黑线

• 现象：组件运行几个月后，电池表面出现沿栅线或裂纹走向的深色条纹，形似蜗牛爬过的痕迹。
• 机理：Fraunhofer CSP的分析认为，褐色变色来自聚集在栅线上方胶膜中的银纳米颗粒，胶膜中的某些添加剂是形成这些颗粒的来源。IEA PVPS的综述把蜗牛纹描述为栅线银浆的变色，常沿电池裂纹出现；水汽和氧气可能沿裂纹进入，参与了这一过程。
• 影响：IEA PVPS在2014年的综述中认为其功率损失尚无定论。实践中，蜗牛纹本身造成的功率损失通常有限，它更重要的意义是暴露了下面的隐裂。
• 排查与预防：用EL对照确认是否存在隐裂；从胶膜配方（添加剂选择）和减少隐裂两头入手。Fraunhofer CSP已开发出可快速评估胶膜和整块组件蜗牛纹敏感性的实验室测试方法。

05脱层与气泡：粘接的“失守”

• 现象：胶膜与玻璃、电池或背板之间出现分离、鼓包，常见于组件边缘、汇流条和焊带周围、接线盒附近。
• 机理：生产端的原因包括偶联剂受潮失效、玻璃表面污染、交联不足（第4、6篇）；使用端则是湿热、紫外长期作用下粘接力逐渐衰减。
• 影响：IEA PVPS指出，脱层会造成各层之间的光学失耦，导致短路电流下降；更危险的是，如果脱层或气泡在电路与组件边缘之间形成连续通道，就会带来绝缘失效的安全隐患。
• 排查：目视检查、脉冲红外热成像（可判断气泡与脱层所在的深度）、湿漏电流测试。
• 预防：胶膜防潮储存、关注老化后剥离强度保持率（第5篇）、优化层压曲线（第6篇）。

脱层也是近两年第三方测试中的“高频词”。Kiwa PVEL 2026年记分卡显示：45%的参测厂商至少出现过一次严重脱层缺陷，约三分之一的严重脱层出现在DH1000/DH2000湿热测试之后；不当的助焊剂配方还会导致从汇流条开始蔓延的脱层。报告同时把“更薄的胶膜”列为与更高失效风险相关的降本变化之一——这和第8篇讲的减克重要配套验证是同一个道理。

06PID：胶膜是挡在电压与电池之间的第一道防线

• 现象：EL图像中，靠近边框或处于串列高电位端的组件，部分电池整片发暗，呈现棋盘状分布；IV曲线表现为开路电压、填充因子下降。
• 机理：高电位差驱动玻璃中的钠离子向电池表面迁移，造成分流。胶膜的体积电阻率越高、离子迁移越慢，PID来得就越晚、越轻。
• 排查：EL与IV测试结合系统电压、组件在串列中的位置分析。部分PID可通过夜间施加反向电压恢复。
• 预防：高电阻率胶膜（POE/EPE）、抗PID助剂、合理的系统接地设计。

需要更新的一点是：PID并不只有传统的“钠离子分流”一种。IEA PVPS 2025年关于新型电池与组件失效模式的报告指出，HJT组件中出现了新的PID机理，N型电池时代的抗PID评估不能只照搬PERC时代的经验。更详细的机理，可以回看我们的PID系列文章。

07排查思路：从现场到实验室

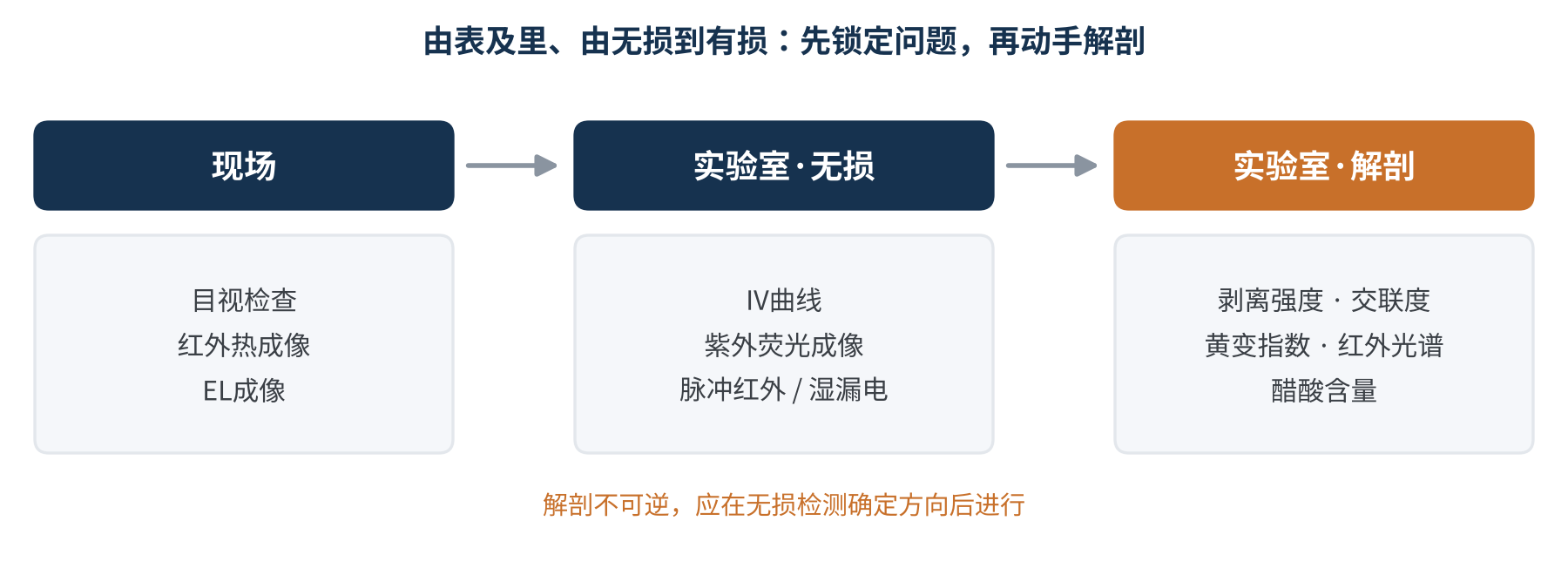

图3　胶膜相关失效的排查路径示意

胶膜失效的排查，建议遵循“由表及里、由无损到有损”的顺序：先在现场做目视、红外和EL，锁定问题组件和位置；再回实验室做IV和紫外荧光，判断衰减类型；最后才是解剖分析，测剥离强度、交联度、黄变指数、红外光谱和醋酸含量。解剖是不可逆的，一定要在无损检测把方向找准之后再动手。

失效类型	典型现象	对应的胶膜工作	关键排查手段
黄变	中部深、边缘浅	透光	目视、紫外荧光、ΔYI、红外光谱
醋酸腐蚀	串阻上升、EL暗区	阻隔	IV、EL、醋酸含量测定（并排除电池污染）
蜗牛纹	沿裂纹的深色条纹	阻隔 / 配方	EL对照隐裂
脱层 / 气泡	界面分离、鼓包	粘接	目视、脉冲红外、湿漏电
PID	棋盘状暗片	绝缘	EL、IV、系统位置分析

表1　胶膜相关失效的现象、对应工作与排查手段

一句话结论

胶膜失效来得晚、修不了。排查时先找它“失守”的是哪份工作，再由无损到有损地层层确认，而预防的功夫，都在前面八篇里。

08写在最后

回看这九篇，从胶膜的作用、配方、工艺，到测试、层压、选型和成本，最终都指向同一个问题：组件能不能在户外稳定运行25年以上。失效分析是这个问题的“期末复盘”，而可靠性测试则是它的“模拟考”。

下一篇，我们将进入胶膜在组件可靠性测试中的角色：DH、TC、HF、UV、PID这些组件级测试，分别在“考”胶膜的哪项能力，以及测试失效背后，怎么看出胶膜的因素。

你在失效分析中，遇到过哪些最终追到胶膜身上的问题？欢迎与我们交流。

计算说明 / 数据口径：1. “约8年现场统计中封装材料失效约占9%、电池烧痕约占10%”为IEA PVPS T13-01:2014综述引用的DeGraaff统计，样本与年代有其局限性，不宜直接套用于当前产品。2. 双玻与单玻EVA组件黄变对比结论引自ASU发表于IEEE Journal of Photovoltaics第10卷第2期（2020）的户外老化组件研究。3. 蜗牛纹机理引自Fraunhofer CSP公开资料与IEA PVPS综述。4. Kiwa PVEL脱层数据为参测厂商比例；RETC数据为参测型号比例，两者样本均为自愿送测产品，不代表全市场。5. UNSW研究中被污染的TOPCon组件使用POE、HJT组件使用EVA，电池与产地不同，并非严格的胶膜对照试验。6. 各失效的排查与预防方向为行业通用经验归纳；图2、图3为示意图。

参考资料

1. IEA PVPS Task 13：Review of Failures of Photovoltaic Modules（IEA-PVPS T13-01:2014），https://iea-pvps.org/wp-content/uploads/2020/01/IEA-PVPS_T13-01_2014_Review_of_Failures_of_Photovoltaic_Modules_Final.pdf
2. Patel A.P., Sinha A., TamizhMani G.：Field-Aged Glass/Backsheet and Glass/Glass PV Modules: Encapsulant Degradation Comparison，IEEE Journal of Photovoltaics, 10(2), 607–615（2020），https://asu.elsevierpure.com/en/publications/field-aged-glassbacksheet-and-glassglass-pv-modules-encapsulant-d
3. Fraunhofer CSP：Rapid Laboratory Test Method for Snail Trails，https://csp.fraunhofer.de/en/areas-of-research/diagnostics-metrology-solar-cells/highlights/Laboratory-Test-Snail-Trails.html
4. IEA PVPS Task 13：Assessment of Photovoltaic Module Failures in the Field（IEA-PVPS T13-09:2017），https://iea-pvps.org/key-topics/report-assessment-of-photovoltaic-module-failures-in-the-field-2017/
5. IEA PVPS Task 13：Degradation and Failure Modes in New Photovoltaic Cell and Module Technologies（IEA-PVPS T13-30:2025），https://iea-pvps.org/wp-content/uploads/2025/02/IEA-PVPS-T13-30-2025-EX-SUMM-Degradation-and-Failure.pdf
6. Kiwa PVEL：2026 Scorecard failures（EU PVSEC 2026），https://www.kiwa.com/globalassets/us/pvel/news/kiwa-pvel-2026-eupvsec-scorecard-failures.pdf.pdf
7. Solar Power World：Latest PV module reliability scorecard shows unsettling uptick in failures，2026-05，https://www.solarpowerworldonline.com/2026/05/latest-pv-module-reliability-scorecard-shows-unsettling-uptick-in-failures/
8. pv magazine USA：Latest RETC solar module quality report reveals significant issues，2026-06-03，https://pv-magazine-usa.com/2026/06/03/latest-retc-solar-module-quality-report-reveals-significant-issues/
9. TaiyangNews：TOPCon UVID: Less Severe Than Assumed（Fraunhofer ISE），2025-04-15，https://taiyangnews.info/technology/fraunhofer-ise-uvid-uv-stabilization-topcon
10. Sen C. et al.：Hidden Fingerprints: How Solar Cell Handling Leads to Damp Heat Failures in HJT and TOPCon Modules，APVI Solar Research Conference，2024，https://apvi.org.au/solar-research-conference/wp-content/uploads/2024/12/Sen_C_Hidden_Fingerprints_How_Solar_Cell_Handling_Leads_to_Damp_Heat_Failures_in_HJT_and_TOPCon_Modules.pdf
11. T/CPIA 0071—2024《光伏组件封装用共挤胶膜》，中国光伏行业协会
