DH、TC、HF、UV、PID：组件可靠性测试到底在“考”胶膜什么？
导读
第5篇讲的是胶膜的材料级老化，这一篇讲组件级可靠性测试：胶膜被放进完整的组件里，和电池、焊带、玻璃、背板一起接受考验。本文是光伏胶膜系列科普的第十篇，我们逐一拆解IEC 61215中的湿热、热循环、湿冻、紫外和PID测试，分别在“考”胶膜的哪份工作；再结合Kiwa PVEL 2026年可靠性记分卡中与胶膜直接相关的发现，讨论为什么认证通过不等于可靠，以及测试失效后怎么判断胶膜的责任。
第5篇我们讲了胶膜的材料级老化：在简化的层压样上，考核老化后的剥离强度和黄变。但胶膜最终是要放进组件里工作的，和电池、焊带、玻璃、背板、边框一起承受温度、湿度、紫外和电压的考验。
这一篇，我们来看组件级可靠性测试：每一项测试到底在“考”胶膜什么，测试失效之后，又该怎么判断胶膜有没有责任。
01两种“考试”：材料级与组件级
- 材料级老化（第5篇）：样品是简化层压结构，判据是剥离强度和黄变指数，目的是筛选胶膜本身。
- 组件级测试（本篇）：样品是完整组件，按IEC 61215等标准执行，判据主要是功率衰减（每个测试序列一般不超过5%）、外观缺陷、绝缘与湿漏电等。
两者的差别在于“相互作用”。胶膜在材料级测试里表现很好，放进组件后仍可能失效——因为它要和电池的金属化、焊带的应力、玻璃的边缘、背板的透湿性一起工作。组件级测试考的不是胶膜单独的性能，而是胶膜在系统里的表现。
02一张表：每项测试在“考”胶膜哪份工作
| 测试 | 典型条件（IEC 61215） | 主要考胶膜的哪份工作 | 胶膜相关的典型失效 |
|---|---|---|---|
| 湿热 DH | 85℃ / 85%RH，1000 h | 阻隔、粘接、抗水解 | 醋酸腐蚀、脱层、黄变 |
| 热循环 TC | -40℃ ~ +85℃，200次 | 缓冲、粘接 | 焊点疲劳、隐裂、脱层 |
| 湿冻 HF | 85℃/85%RH 与 -40℃交替，10次 | 粘接 | 脱层、气泡 |
| 紫外预处理 UV | 280~400 nm，15 kWh/㎡ | 透光、抗老化 | 黄变、粘接下降 |
| 电势诱导 PID | 85℃/85%RH，系统电压，96 h | 绝缘 | PID衰减 |
表1 IEC 61215主要测试项目与胶膜的对应关系

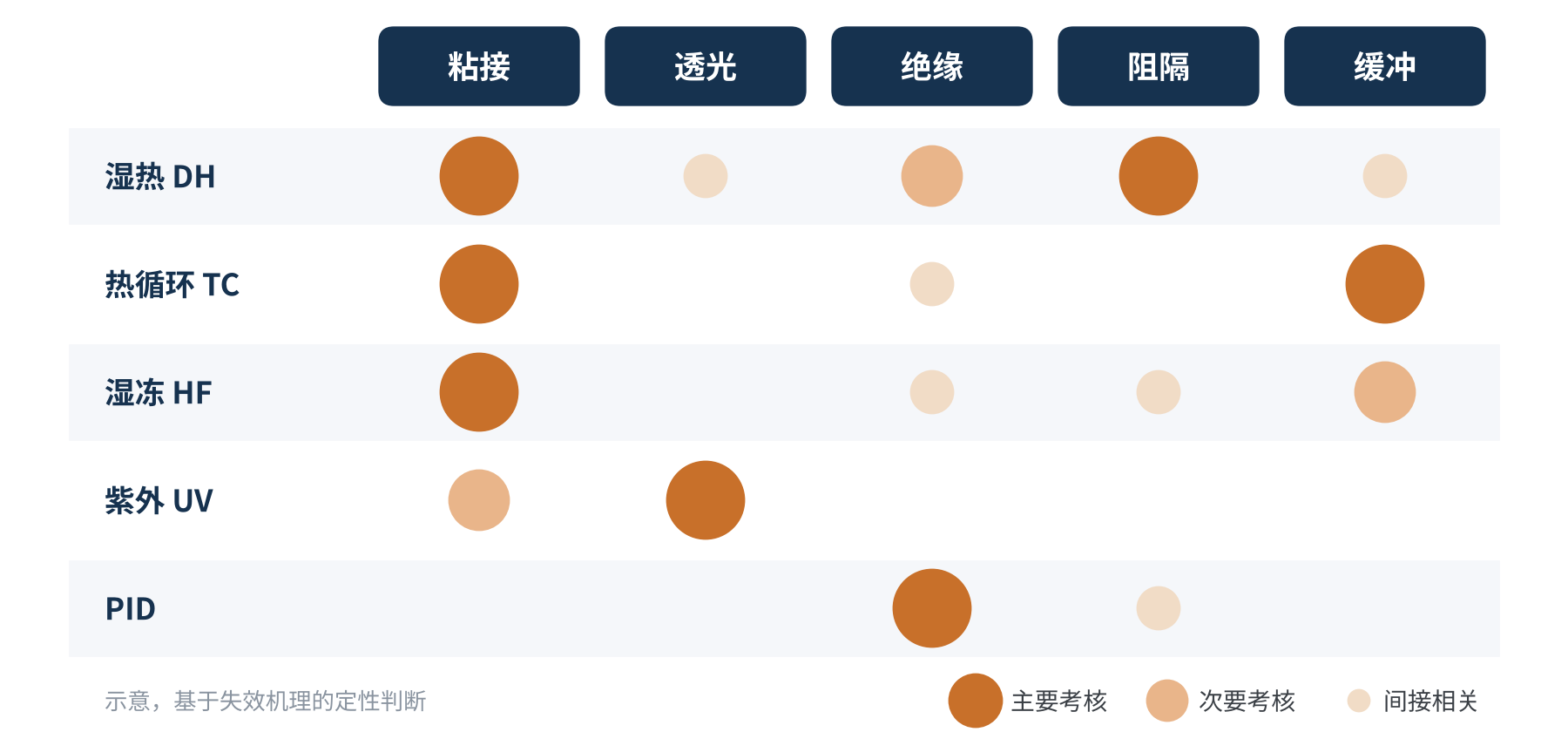

图1 组件可靠性测试项目与胶膜五份工作的对应强度（示意）
可以看到，几乎每一项测试都和胶膜有关，但侧重点不同。下面我们挑最关键的几项展开。
03湿热DH：胶膜的“主考场”
85℃、85%RH下持续1000小时，是对胶膜阻隔和抗水解能力最直接的考验。水汽持续渗入组件，EVA水解产生醋酸，腐蚀栅线和焊带；同时湿热也在不断削弱胶膜与玻璃、背板之间的粘接。
Kiwa PVEL在2026年的组件可靠性记分卡中披露，32%的测试BOM在湿热测试中至少出现一次失效，其中23%的BOM出现了脱层失效；此外还有6%的BOM在初始检测阶段就出现了脱层。在Kiwa PVEL的失效分析里，脱层占外观检查失效的46%，而外观失效又占全部失效的73%。湿热脱层，已经成为当下组件可靠性的突出问题。
脱层为什么会直接判“不合格”？双玻组件边缘出现的脱层和气泡，会缩短电路到组件边缘的爬电距离，一旦低于IEC 61730的最低要求（1500 V组件为10.4 mm），就构成重大缺陷。Kiwa PVEL披露过一个DH2000案例：同一厂家的两个BOM用了两种不同的胶膜，都出现大面积脱层，爬电距离降到了0 mm。
Kiwa PVEL在EU PVSEC 2026上给出的初步分析还有几条值得胶膜从业者注意：
- 胶膜类型：正反面都用EPE的组合，触发的严重缺陷最多。
- 胶膜宽度：胶膜宽度越窄，失效率越高。
- 助焊剂：不当的助焊剂配方会导致从汇流条开始蔓延的脱层。
- 意料之外的“否定”：更薄的胶膜并没有表现出更高的湿热脱层风险；层压温度与时间不是主要驱动因素；交联度、剥离力也不是脱层的直接预测指标。
但正如第7篇引用的UNSW研究所说，湿热失效并不全是胶膜的锅：电池在生产中受到的接触污染，同样会导致严重衰减。排查时要两头一起看。
04热循环TC：缓冲与粘接的疲劳考验
在-40℃到+85℃之间反复循环，玻璃、硅片、铜焊带的热膨胀系数差异会在每一次循环中产生应力。第1篇讲过，胶膜作为中间的柔性层负责“消化”这些应力；如果胶层太薄、模量不合适或低温下变硬，应力就会更多地传递给焊点和电池片，导致焊点疲劳、隐裂和功率衰减。
Kiwa PVEL 2026年记分卡中有一条与胶膜直接相关的发现：热循环测试的BOM失效比例达到37%，创下新高；而在TC600后功率衰减超过2%的BOM中，超过70%使用的前胶膜克重处于下四分位区间（不超过400 g/㎡）。

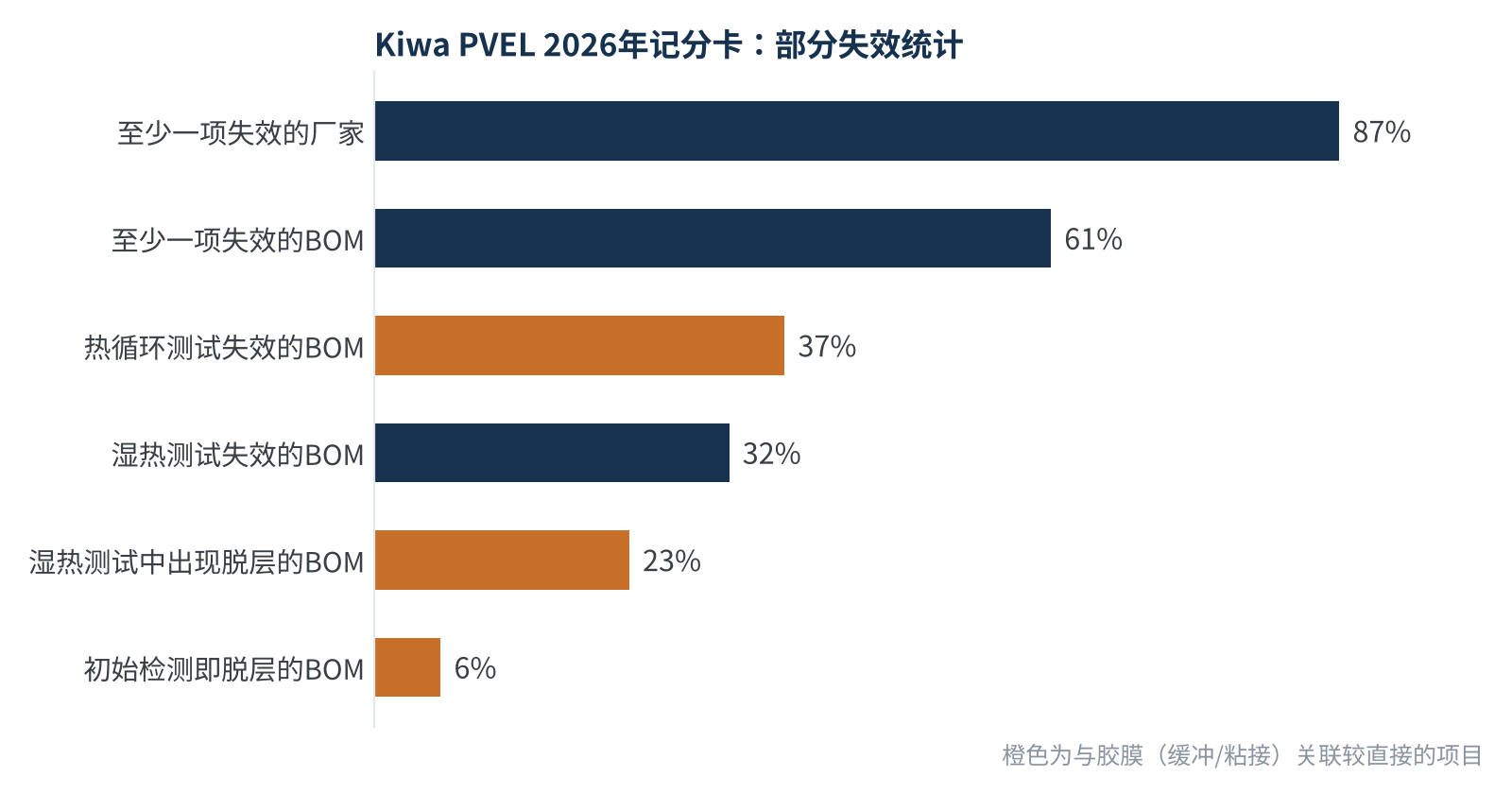

图2 Kiwa PVEL 2026年可靠性记分卡中的部分失效统计（数据来源：Kiwa PVEL）
这条数据正好呼应了第8篇的提醒：减克重是有边界的。前胶膜一旦压得过薄，省下的几厘钱，可能在热循环里加倍“还”回来。值得注意的是，薄胶膜在湿热脱层上并未显示更高风险——它的短板主要在“缓冲”，而不是“粘接”，这说明不同测试考的确实是不同的工作。
05湿冻HF与紫外UV：容易被低估的两项
- 湿冻HF：组件先在85℃、85%RH下吸湿，再迅速降到-40℃。渗入界面和微小缺陷中的水分结冰膨胀，对胶膜的粘接是一次“冻胀”考验，层压不充分、存在微气泡或粘接偏弱的组件更容易在此出现脱层。
- 紫外UV：IEC 61215中的紫外预处理剂量只有15 kWh/㎡，主要用于考察紫外对后续测试的影响，远不足以暴露紫外诱导衰减（UVID）。
这也是为什么第三方机构会单独做UVID测试。Kiwa PVEL采用120 kWh/㎡的剂量，2026年记分卡显示，TOPCon组件的UVID功率损失中位数从上一年的4.2%降到3.0%，UVID失效的BOM比例从6%降到3%；在美国加州戴维斯为期一年的户外暴露中，组件衰减中位数约2%、最大约8%。
还有一个测试细节值得注意：部分TOPCon组件存在暗态存储衰减，最快可达每天约1%的功率损失。测试后放置多久再测功率，会直接影响结果，判读UV相关数据时要格外小心。
标准层面也在跟进。Fraunhofer ISE与Fraunhofer CSP 2026年在EPJ Photovoltaics发表的研究表明：UV测试后必须加光照稳定步骤，以消除暗态存储效应，这一做法也被用来支撑正在起草的IEC TS 63624-1；加入稳定步骤后，室内UV测试与户外衰减相关性良好，对TOPCon只是略有高估。该研究还建议TOPCon的UVID剂量只统计365 nm以下的紫外，例如常规口径（≤400 nm）的60 kWh/㎡在其设备上约相当于44 kWh/㎡（≤365 nm）。换句话说，同样写着“××kWh/㎡”的UV测试，不同实验室之间未必可比。
06PID：直接考绝缘
IEC 61215:2021将PID测试纳入了标准测试项目（MQT 21），按IEC TS 62804-1的湿热应力方法，在高温高湿下对组件施加系统电压；若组件只用于一端接地的系统，则只测对应的一种极性，否则正负极性都要测。这项测试直接考核第1篇讲的“绝缘”这份工作：胶膜的体积电阻率越高、离子迁移越慢，组件越能扛住PID。Kiwa PVEL的加严测试将持续时间延长到192小时，并同时考核PID(+)和PID(-)两种极性。
07认证通过≠可靠：加严测试的意义
IEC 61215是组件进入市场的“及格线”，而不是可靠性的“上限”。为了更接近25年以上的户外服役，第三方机构和电站业主常采用加严测试：

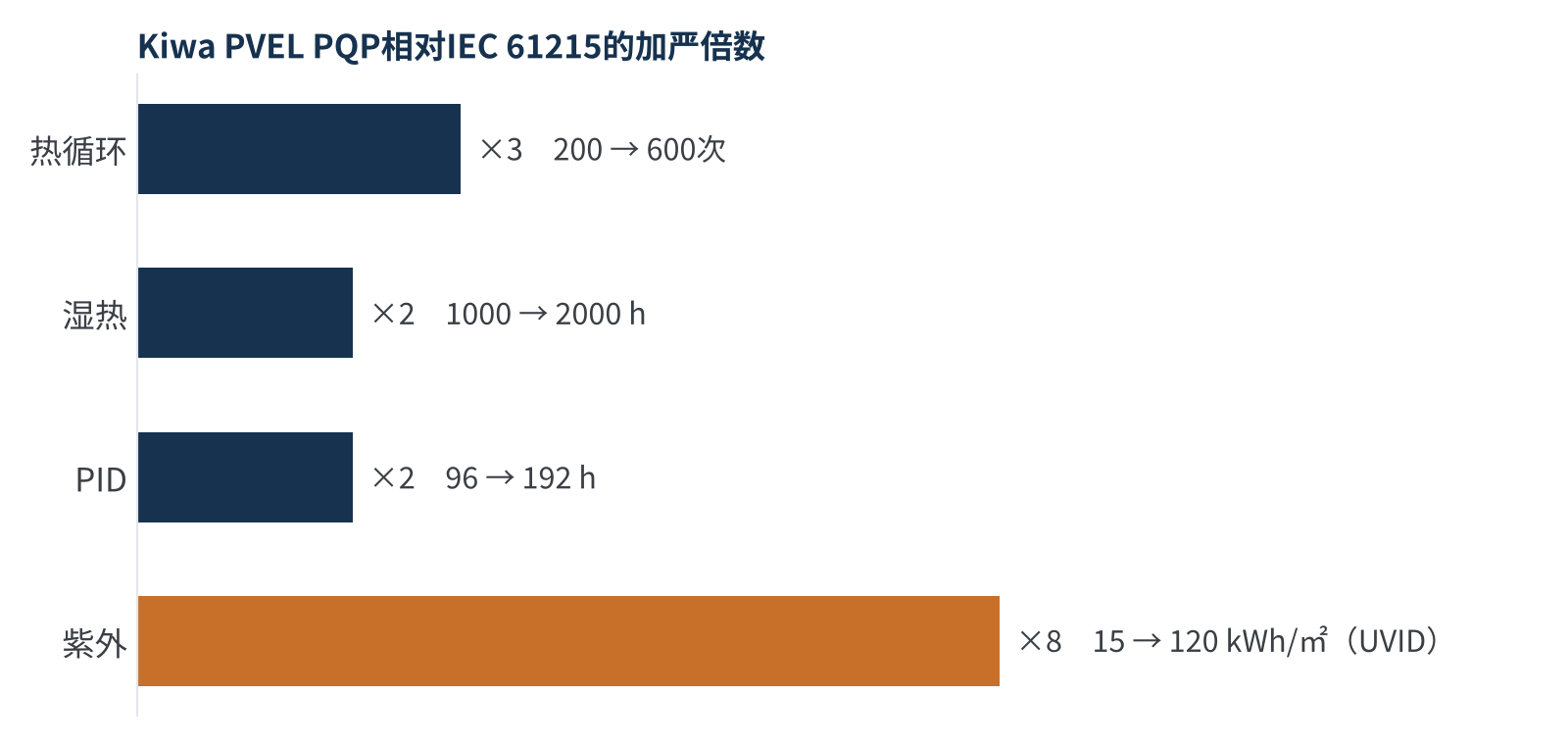

图3 IEC 61215与Kiwa PVEL PQP关键测试时长对比
Kiwa PVEL 2026年记分卡中，有87%的组件厂家、61%的BOM至少出现了一项测试失效，分别高于上一年的83%和59%。与胶膜相关的另外两条发现同样值得关注：
- 前胶膜类型：使用EPE或POE作为前胶膜的BOM，出现严重和轻微脱层的比例高于使用EVA的BOM。这提醒我们，POE类胶膜阻水好，但粘接是它的短板（第2篇）。
- 胶膜宽度：胶膜宽度窄于玻璃宽度时，更容易出现脱层。边缘是水汽进入的通道，也是粘接最薄弱的位置；双玻组件边缘缺胶还与玻璃破裂有关。
08从测试失效看胶膜：判读要点
- 先看衰减类型：短路电流下降为主，多与光学有关（黄变、脱层）；串联电阻上升、填充因子下降，多与腐蚀有关；开路电压与填充因子同时下降并伴随分流，要考虑PID。
- 再看失效位置：从边缘向内发展的，多与水汽和醋酸路径有关；沿焊带、汇流条分布的，多与应力、粘接或助焊剂残留有关。
- 对照材料级数据：把组件测试结果与胶膜的交联度、剥离强度保持率、水汽透过率、电阻率对照起来，才能判断是胶膜本身的问题，还是匹配、工艺或电池的问题。但要注意，Kiwa PVEL的初步分析显示交联度和剥离力并不能直接预测脱层，单一材料指标“合格”不能直接排除胶膜责任。
- 注意测试细节：测试后的存放时间、光照预处理条件、UV剂量的统计口径，都可能影响功率读数。
组件级测试考的是胶膜在系统里的表现。认证是及格线，加严测试才更接近真实寿命；而读懂失效，要把衰减类型、失效位置和材料数据放在一起看。
09写在最后
可靠性测试是连接实验室与电站的桥梁。2026年PVEL记分卡里关于前胶膜克重、EPE/POE脱层、胶膜宽度的几条发现，恰好把前面几篇讲的配方、工艺、降本和失效串了起来：胶膜的每一个选择，最终都会在测试箱里留下痕迹。
测试做完，最终还是要落到采购和导入上。下一篇，我们将进入买方视角：胶膜的选型、导入与来料管控——新胶膜导入要验证什么，材料认证与BOM认证是什么关系，以及换胶膜时最容易踩的坑。
你们在组件认证或加严测试中，遇到过哪些和胶膜有关的失效？欢迎与我们交流。
参考资料
- IEC 61215-1/-2:2021 Terrestrial photovoltaic (PV) modules – Design qualification and type approval
- IEC TS 62804-1 Photovoltaic (PV) modules – Test methods for the detection of potential-induced degradation
- Kiwa PVEL：2026 PV Module Reliability Scorecard – Executive Summary，https://www.kiwa.com/globalassets/germany/downloads-temporary/intersolar-2026/2026-pv-module-reliability-scorecard-executive-summary-1.pdf
- Kiwa PVEL：Exploring the rise of PV module failures and their potential causes（2026），https://www.kiwa.com/globalassets/us/pvel/resources/2026-kiwa-pvel----exploring-the-rise-of-pv-module-failures-and-their-potential-causes.pdf
- Kiwa PVEL：2026 Scorecard failures（EU PVSEC 2026），https://www.kiwa.com/globalassets/us/pvel/news/kiwa-pvel-2026-eupvsec-scorecard-failures.pdf.pdf
- Kiwa PVEL：Product Qualification Program (PQP) / UV-Induced Degradation，https://www.kiwa.com/pvel/pqp/uvid
- Gebhardt P. et al.：UV-induced degradation: comparative analysis of PV module testing and stabilization procedures against outdoor behavior，EPJ Photovoltaics 17, 15（2026），https://www.epj-pv.org/10.1051/epjpv/2026007
- Sinovoltaics：IEC 61215 MQT 21: Potential Induced Degradation (PID) Test for Solar Modules，https://sinovoltaics.com/learning-center/testing/iec-61215-mqt-21-potential-induced-degradation-pid-test-for-solar-modules/
- Sen C. et al.：Hidden Fingerprints: How Solar Cell Handling Leads to Damp Heat Failures in HJT and TOPCon Modules，APVI Solar Research Conference，2024，https://apvi.org.au/solar-research-conference/wp-content/uploads/2024/12/Sen_C_Hidden_Fingerprints_How_Solar_Cell_Handling_Leads_to_Damp_Heat_Failures_in_HJT_and_TOPCon_Modules.pdf
