换一款胶膜，要过几道关？买方视角下的胶膜选型、导入与来料管控
导读
前十篇讲的都是胶膜本身，这一篇换到组件厂的位置：一款新胶膜，从选型到批量使用要过哪几道关？本文是光伏胶膜系列科普的第十一篇，我们按“选型—验证—认证—量产管控”四个阶段，梳理每一步该看什么、测什么；解释材料测试、组件可靠性测试与BOM认证的关系，以及IEC TS 62915对材料变更的要求；最后总结换胶膜时最容易踩的五个坑。
在组件厂做材料导入的同行，大概都听过这样的需求：“这款胶膜便宜几毛钱，能不能尽快导进来？”
胶膜的导入看起来简单——送样、测试、下单。但前面十篇已经说明，胶膜要和电池、焊带、玻璃、层压工艺一起工作，一旦出问题又几乎无法修复。所以换一款胶膜，从来不是换一个供应商那么简单。这一篇，我们站在买方的位置，把这件事拆开来看。
01四道关：从选型到量产

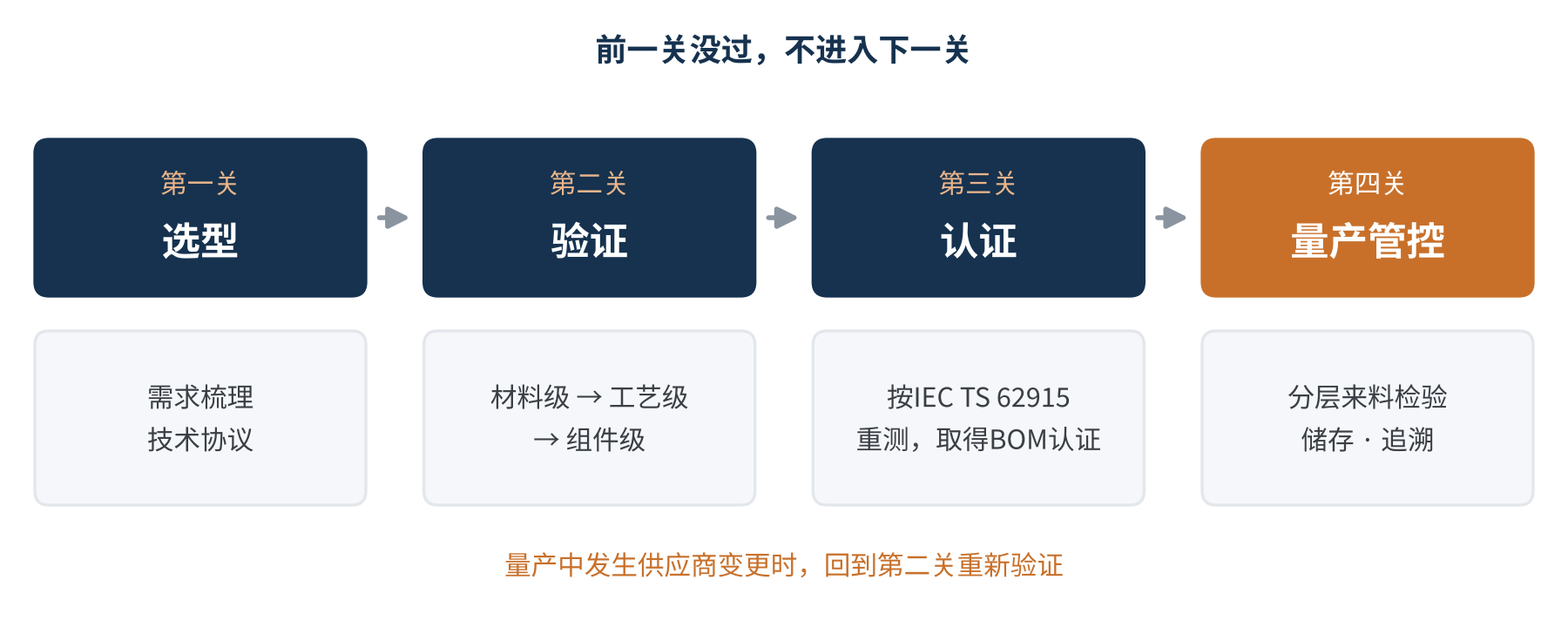

图1 胶膜导入的四个阶段与关键输出（示意）
一款新胶膜从进入视线到批量使用，大致要经过四道关：选型、验证、认证、量产管控。每一关都有明确的输出物，前一关没过，不应进入下一关。下面逐一来看。
02第一关：选型——先想清楚“要什么”
选型的起点不是胶膜，而是组件。先回答几个问题，再去看供应商的产品：
- 电池与结构：TOPCon、HJT还是BC？单玻还是双玻？前后胶膜分别需要承担什么（第7篇）？
- 应用场景：常规地面、高温高湿、沿海、水面还是屋顶？对抗PID、阻水、抗紫外的要求不同。
- 工艺匹配：现有层压设备和层压曲线能否兼容？是否涉及0BB、薄片等对胶膜流动性和收缩敏感的工艺（第6篇）？
- 成本目标：在可靠性底线之内，成本空间有多大（第8篇）？
把这些需求转化成一份技术协议，是选型阶段最重要的输出物。技术协议至少应包括：产品型号与结构、克重/厚度及公差、关键性能指标及测试方法（第5篇）、老化后性能要求、包装储存要求、变更通知条款。其中最容易被忽视的，是测试方法和条件要写清楚——同样是交联度，萃取时间不同结果就不同。测试方法可优先引用国家、行业标准以及IEC 62788-1系列封装材料测试方法，减少双方各说各话。
03第二关：验证——从材料到组件
验证分三层，逐层放大：
- 材料级：按技术协议对胶膜做全项检测，重点看交联度、剥离强度（初始与老化后）、透光与紫外截止曲线、体积电阻率、水汽透过率、收缩率。
- 工艺级：上自己的产线做小批量层压，观察气泡、移位、溢胶，确认层压窗口；在组件多点测交联度，评估加热板温差的影响。
- 组件级：用目标BOM制作组件，做湿热、热循环、湿冻、紫外、PID等可靠性测试（第10篇），必要时做加严测试。
这里有一个常见误区：材料检测合格就直接上线。第10篇讲过，胶膜在材料级测试里表现好，放进组件后仍可能失效，因为它要和电池、焊带、玻璃一起工作。Kiwa PVEL 2026年的初步分析甚至发现，交联度和剥离力都不能直接预测脱层，而助焊剂配方、胶膜宽度这些“胶膜以外”的因素反而影响很大。组件级验证这一步，省不得；而且验证用的BOM，要尽量和量产BOM一致。
另一个容易被忽略的细节是对比基准。新胶膜的验证，最好和现用胶膜放在同一批电池、同一条产线、同一测试条件下做平行对比。没有对照组的数据，很难说明新胶膜到底是好还是不好。
04第三关：认证——材料变更不是“自己说了算”
组件的IEC、UL等认证是基于特定BOM取得的。胶膜一旦变更，原有认证是否还能覆盖，要看变更的程度。
IEC TS 62915专门规定了已认证组件在设计或材料变更后的重测要求。现行的2023年第二版（2024年发布了勘误）取代了2018年第一版，主要变化包括：新增汇总各类材料与设计变更重测要求的矩阵表；补充了动态机械载荷（MQT 20）和PID（MQT 21）的重测要求；IEC 61215与IEC 61730的重测要求分开列出；引入IEC 62788-1/-2系列部件标准；删除了具体的工艺变更条目，改为要求按IEC 62941建立一致的质量管理体系。该标准的第1号修订目前仍在制定中。
按其定义，化学成分、型号或规格不同的材料，都属于“不同材料”；同一材料换了供应商或生产地点，只有在能够清楚证明其相同时，才不视为不同材料。标准同时要求组件厂披露材料、部件及其制造商的变更，参数超出标称公差的变化，也可能被视为变更。

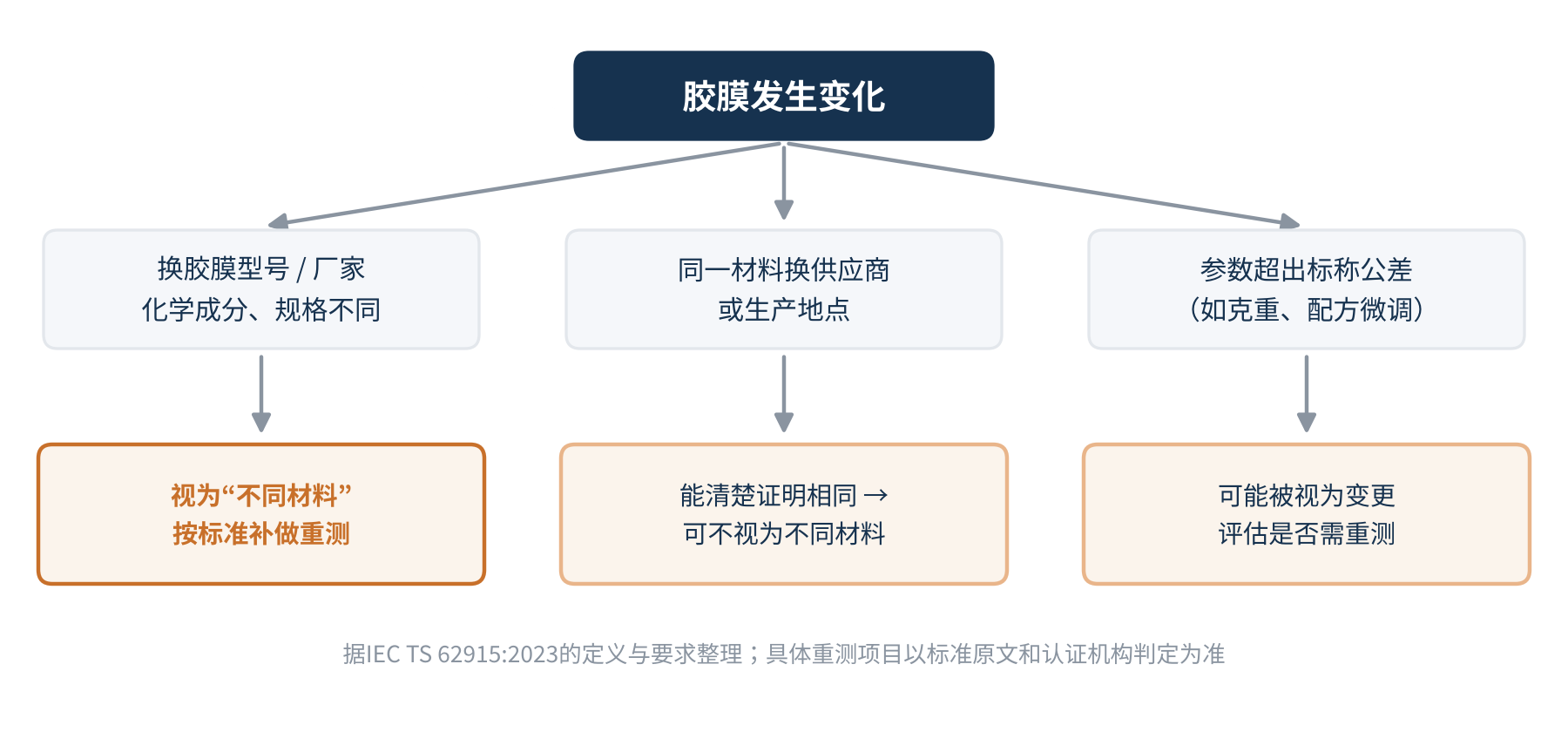

图2 胶膜变更与认证的关系示意
简单说：换胶膜型号、换胶膜厂家，通常都需要按标准补做相应的重测，取得BOM认证后才能用于认证范围内的产品。具体要做哪些测试，以IEC TS 62915原文和认证机构的判定为准。
05第四关：量产管控——来料检验怎么做
通过认证只是开始，量产中更重要的是一致性。来料检验建议分层设计：
| 层级 | 频次 | 建议项目 | 目的 |
|---|---|---|---|
| 每批必检 | 每批到货 | 外观、克重、厚度、收缩率、交联度（可用DSC快速法） | 拦截明显异常 |
| 定期抽检 | 按月或按批次轮换 | 剥离强度、透光率与紫外截止、体积电阻率 | 监控性能漂移 |
| 周期型式 | 按季度或半年 | 材料级老化（紫外、湿热）、组件级可靠性抽测 | 监控长期可靠性 |
| 变更触发 | 供应商通知变更时 | 按导入流程重新验证 | 防止“静默变更” |
表1 胶膜来料检验的分层设计建议

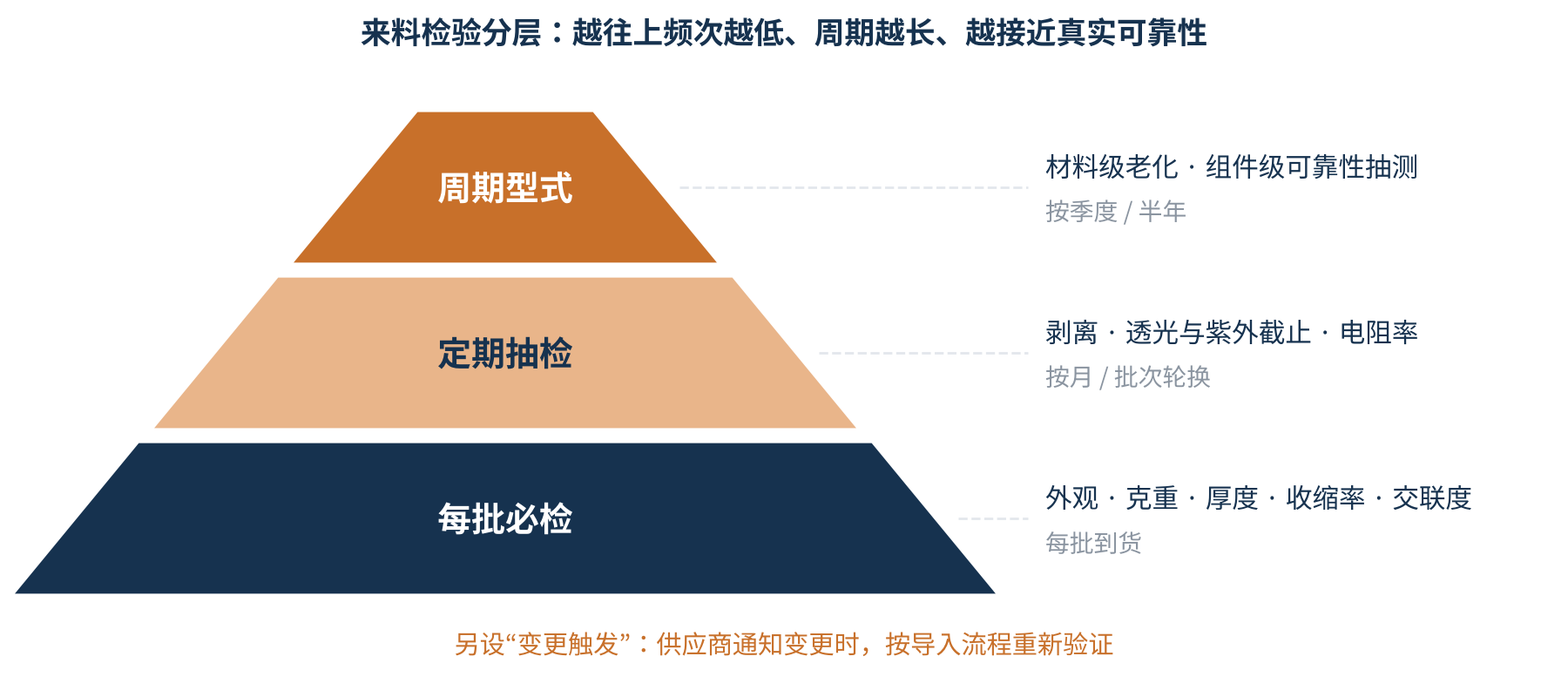

图3 来料检验的分层设计（示意）
除了检测本身，还有三件事同样重要：
- 储存管理：胶膜怕潮、怕热、怕光（第4篇）。T/CPIA 0071—2024对共挤胶膜的要求是：室内贮存，温度0~30℃、相对湿度低于60%，避免阳光直射、远离热源，开箱后宜在8小时内用完，保质期自生产之日起至少120天。作为对比，T/CPIA 0004—2017对EVA胶膜的要求是开箱后24小时内用完、保质期6个月——共挤胶膜对开箱时间的要求明显更严，产线换用时，备料节奏要跟着调整。
- 先进先出：严格按生产日期使用，过期或开箱超时的胶膜要隔离评估，不能“将就着用”。
- 数据追溯：胶膜批号要能追溯到组件序列号。一旦电站出现问题，才能快速锁定范围。
06换胶膜最容易踩的五个坑
- 坑一：只看单价，不算总账。便宜几毛的胶膜，可能带来层压良率下降、节拍变慢，甚至后期质保风险（第8篇）。Kiwa PVEL 2026年记分卡中61%的BOM至少一项测试失效，降本带来的BOM变化正是被重点关注的原因之一。
- 坑二：送样好，批量差。送样往往是“精品”，批量稳定性才是真考验。导入后的前几批要加严检验。
- 坑三：测试条件不一致。供应商报告和自测数据对不上，常常是因为萃取时间、层压参数、玻璃类型不同（第5篇）。
- 坑四：沿用旧的层压曲线。新胶膜的交联特性、流动性可能不同，层压曲线必须重新确认（第6篇）。
- 坑五：忽视“静默变更”。供应商更换粒子来源、调整配方却未通知。技术协议里要写明变更通知义务，量产中靠定期抽检来发现。
换胶膜不是换供应商，而是一次小型的产品变更。选型定需求，验证看系统，认证守合规，量产保一致——四道关，一道都不能省。
07写在最后
站在买方视角，胶膜管理的核心只有两个字：可控。技术协议让需求可控，分层验证让风险可控，认证让合规可控，来料管控让一致性可控。前面十篇讲的每一个知识点，最终都要落到这些具体的流程和表格里。
下一篇，我们把视野再拉远一些，进入胶膜产业格局：国内主要胶膜企业的经营与出货、上游EVA与POE粒子的供应格局，以及POE国产化进展。
你们在胶膜导入中，最看重哪几项指标？踩过哪些坑？欢迎与我们交流。
参考资料
- IEC TS 62915:2023 Photovoltaic (PV) modules – Type approval, design and safety qualification – Retesting（含COR1:2024），https://www.evs.ee/en/iec-ts-62915-2023
- IEC 61215-1/-2:2021 Terrestrial photovoltaic (PV) modules – Design qualification and type approval
- T/CPIA 0071—2024《光伏组件封装用共挤胶膜》，中国光伏行业协会，https://www.ttbz.org.cn/Home/PdfFileStreamGet/c3QsMTE4NjQ2
- T/CPIA 0004—2017《光伏组件封装用乙烯-醋酸乙烯酯共聚物（EVA）胶膜》，中国光伏行业协会，https://www.ttbz.org.cn/Home/PdfFileStreamGet/c3QsMjIyMjY(eq)
- Kiwa PVEL：2026 PV Module Reliability Scorecard – Executive Summary，https://www.kiwa.com/globalassets/germany/downloads-temporary/intersolar-2026/2026-pv-module-reliability-scorecard-executive-summary-1.pdf
- Kiwa PVEL：2026 Scorecard failures（EU PVSEC 2026），https://www.kiwa.com/globalassets/us/pvel/news/kiwa-pvel-2026-eupvsec-scorecard-failures.pdf.pdf
十余年光伏研发与技术团队｜硬核专业知识分享
材料 · 可靠性 · 失效分析 · 标准认证 · 产品 · 工艺
AI+光伏探索交流，欢迎合作
声明：
1. 原创内容仅代表作者个人观点，仅供参考，不构成投资建议。
2. 转载及引用内容均注明出处，尊重原创。
3. 部分内容含AI辅助（图表生成、数据检索、概念说明等），核心框架与重点内容由本技术团队撰写，并经人工审核。
4. 如有不实或侵权，请留言或联系我们处理
