交联还是不交联？钙钛矿、柔性与回收正在改写光伏胶膜的未来
导读
这是光伏胶膜系列科普的最后一篇。前十二篇讲清了胶膜的今天，这一篇我们看明天：免交联热塑性胶膜、低温封装、钙钛矿与叠层电池的封装难题、轻质柔性组件和太空光伏的新场景，以及回收对胶膜提出的新要求。结合NREL与陶氏的钙钛矿封装研究、EPJ Photovoltaics的回收研究和2026年的产业新进展，我们尝试回答：胶膜接下来会往哪里走，哪些方向已经在路上，哪些还需要时间。
十二篇下来，我们从胶膜的五份工作讲起，一路讲到配方、工艺、测试、层压、技术路线、成本、失效、可靠性、导入和产业格局。这些都是胶膜的“今天”。
这最后一篇，我们来聊聊胶膜的“明天”。需要说明的是，展望总是带有判断的成分：文中引用的研究结论会注明出处，而对趋势和成熟度的判断，是我们团队基于行业经验的观点，仅供参考。
01四股力量，推着胶膜往前走

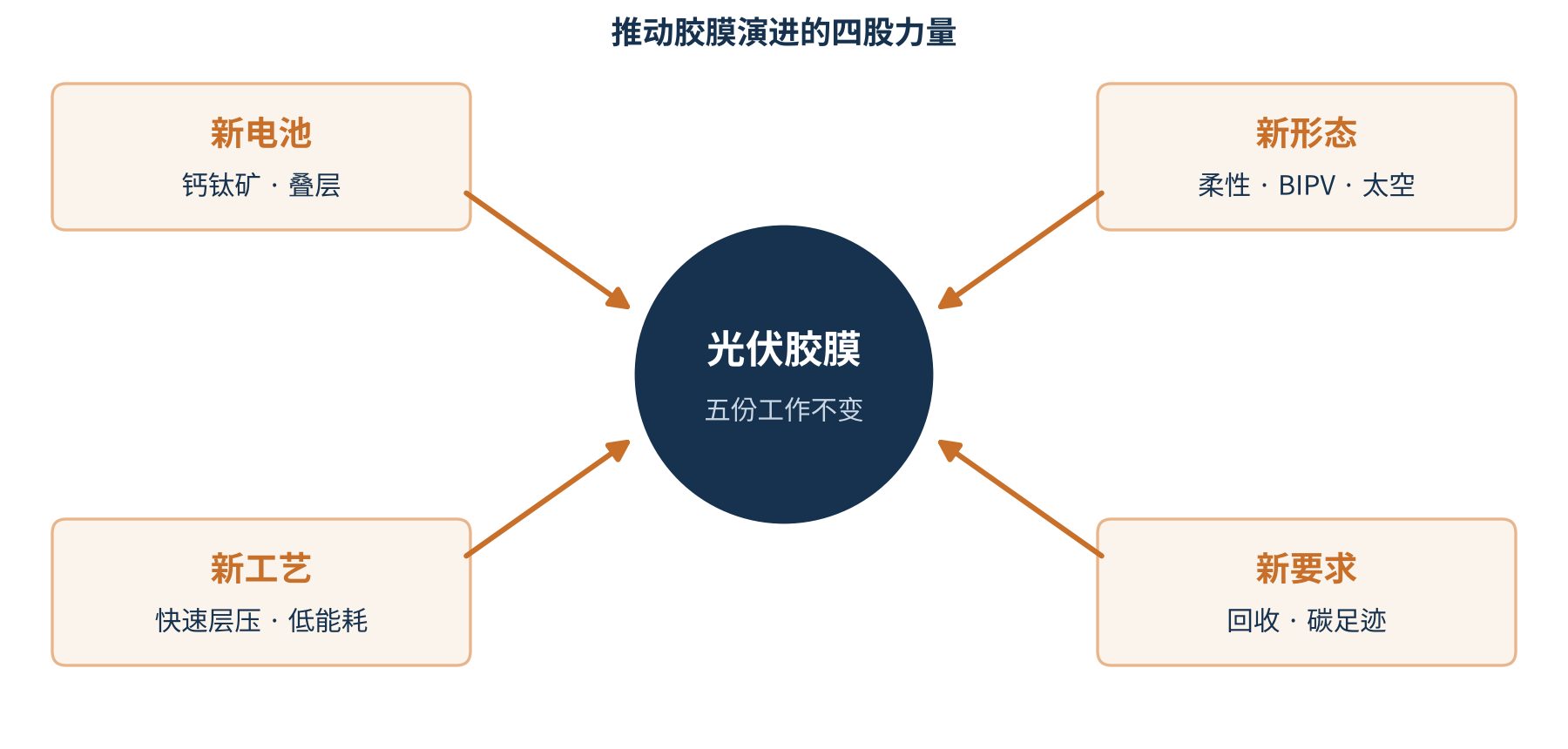

图1 推动胶膜演进的四股力量（示意）
回顾胶膜过去十几年的变化，背后始终是几股力量在推动。往前看，我们认为主要有四股：
- 新电池：钙钛矿、叠层电池对温度、水汽和化学环境极其敏感，封装要求远高于晶硅。
- 新形态：轻质柔性组件、BIPV、太空光伏，让胶膜离开了“玻璃—电池—玻璃”的舒适区。
- 新工艺：更快的层压节拍、更低的能耗，倒逼胶膜从“交联”走向“免交联”。
- 新要求：组件回收与碳足迹，让胶膜第一次被要求考虑“退役之后怎么办”。
02方向一：免交联热塑性胶膜
今天主流的EVA、POE胶膜都需要在层压时交联（第3、6篇）。交联让胶膜耐高温、不蠕变，但也带来几个问题：层压时间长、交联剂分解可能产生气泡、过氧化物会和敏感电池发生副反应，以及交联后的胶膜难以回收。
热塑性胶膜（如TPO）走的是另一条路：不依赖交联剂，层压时熔融粘接、冷却后定型。它的潜在优势很明显：
- 层压更快：不需要等待交联反应，层压周期有望缩短。
- 对电池更友好：没有过氧化物及其分解产物，减少对敏感电池的化学干扰。
- 更易回收：加热即可重新软化，为组件拆解和材料回收留出了可能。
它的核心挑战，是高温下的抗蠕变能力：组件在夏季户外可达七八十摄氏度，不交联的材料必须靠自身的结晶或分子设计来保持形状和粘接。
2026年，这一方向已从概念走向产品发布。SNEC 2026上，明冠新材展示了面向钙钛矿及叠层电池的TPO热塑性胶膜，主打“零助剂”配方、低温封装、耐蠕变和抗黄变，已送多家企业测试验证；百佳年代也推出了无卤TPO胶膜，以避免卤素残留腐蚀钙钛矿层，并提供透紫外与紫外截止两种型号。不过，它能否在晶硅主流市场替代交联胶膜，还需要更长时间的户外验证。

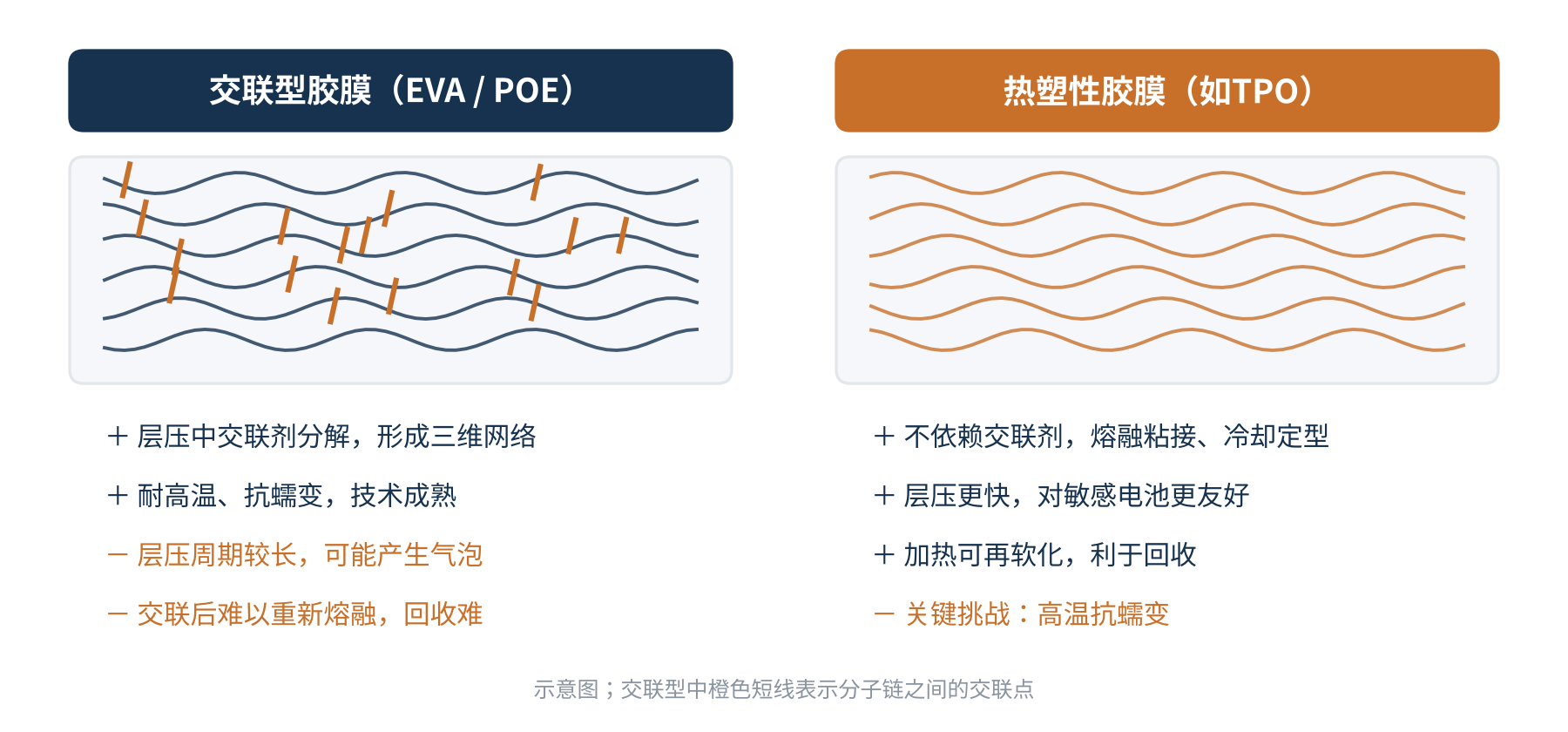

图2 交联型胶膜与热塑性胶膜的对比（示意）
03方向二：低温化——为了更“娇气”的电池
第6篇讲过，晶硅组件的层压温度通常在140~150℃左右。但新一代电池越来越“怕热”。
美国国家可再生能源实验室（NREL）与陶氏化学合作的钙钛矿封装研究（2024年11月）提供了直观的证据：
- 高温长时层压本身就是问题：采用晶硅组件常用的150℃、20分钟层压条件，无论用哪种胶膜，钙钛矿电池都出现性能损失，其中EVA样品的效率下降约2~3个百分点；研究者认为这主要源于层压条件，而不是胶膜化学本身。
- 低温短时表现最好：120℃、12分钟层压的样品衰减最小，其中一种酸酐接枝的低结晶度POE样品恢复到了18%的初始效率。陶氏设计的硅烷或酸酐连接型POE，在约120℃即可与玻璃形成足够的界面反应。
- 层压越“狠”，银迁移越严重：使用BCP缓冲层的器件，层压温度越高、时间越长，检测到的银越多；改用SnOx缓冲层后基本检测不到银，衰减也小得多。
这意味着，未来的胶膜要在更低的温度、更短的时间里完成粘接，同时保持足够的可靠性；而电池侧的阻挡层设计，也要和胶膜一起优化。这对配方设计是全新的挑战。
04方向三：钙钛矿与叠层——封装从“配角”变“主角”
对晶硅组件来说，胶膜是“兜底”的材料；但对钙钛矿和叠层组件来说，封装几乎决定了产品能不能成立。原因在于钙钛矿材料对水汽、氧气、热和紫外都极其敏感，而且会和某些封装材料发生化学作用。
- 阻水要求跃升：NREL报告指出，商业化的钙钛矿组件需要边缘密封和干燥剂作为抵御水汽的第一道防线。胶膜不再是唯一的屏障，而是“胶膜+边封”的系统工程。
- 化学兼容性：胶膜中的交联剂、助剂及其分解产物，都可能与钙钛矿或其传输层发生反应，配方必须重新审视。
- 机械应力：叠层结构的层数更多、更薄，胶膜的模量和收缩对界面的影响更大。NREL的热循环试验中，样品在100次循环后未见脱层，到150~200次性能普遍下降；但未封装的对照样品同样衰减，研究者认为这部分衰减并非水汽或氧气所致。
产业端在2026年也给出了信号：韩华Qcells宣布其钙钛矿/晶硅两端叠层技术通过TÜV莱茵的IEC与UL 61215认证，称是首家；天合光能发布了907 W、效率29.2%的叠层组件。认证只是起点，但它说明封装方案已经能够通过标准可靠性测试这道门槛。可以预见，钙钛矿和叠层电池的产业化进程，很大程度上会和封装材料的进步绑在一起。谁先解决封装，谁就离量产更近一步。
05方向四：轻质柔性与太空光伏——离开玻璃的胶膜
轻质柔性组件和BIPV，常用高分子前板替代玻璃。少了玻璃这面“盾牌”，胶膜承担的责任随之加重：
- 阻水：高分子前板的阻水性远不如玻璃，水汽更容易从正面进入，对胶膜和前板的组合阻隔提出更高要求。
- 抗紫外：胶膜更直接地暴露在紫外下，抗老化体系要重新设计。
- 机械性能：柔性组件会弯折、会受力，胶膜要在保护电池的同时适应形变。
太空光伏则是更极端的场景：真空环境下的放气、高能粒子辐照、原子氧（低轨道）以及剧烈的冷热交变，都对封装材料提出了与地面完全不同的要求。这一领域传统上多采用有机硅等特种材料，随着低轨卫星星座的发展，低成本、可规模化的空间封装方案正在受到关注。我们也会在“太空光伏”方向持续跟踪。
06方向五：回收——胶膜的“退役问题”
过去讨论胶膜，几乎只关心它在组件里的25年；现在，退役之后怎么办，也成了胶膜要回答的问题。
2026年2月发表在EPJ Photovoltaics上的一项研究（Grand等），评估了从退役组件和生产废料中机械分离出来的胶膜和背板能否作为热解化学回收的原料。研究指出：
- EVA、POE胶膜通常在层压时经过氧化物交联，交联后的材料流变特性与原始热塑性聚合物不同，难以直接再利用，这给组件聚合物的闭环回收带来了挑战。
- 机械分离过程会把一定量的金属成分带入聚合物部分；样品的无机物含量从低于0.1%到22%（质量分数）不等，只有部分富含聚合物的回收料适合作为热解原料。
- 作者明确表示样本有限，属于“初步评估”。
这正是热塑性胶膜被寄予厚望的另一个原因。不过，回收不只是胶膜一家的事，它涉及组件设计、拆解工艺和回收体系的整体协同。
07我们的判断：哪些在路上，哪些还需要时间

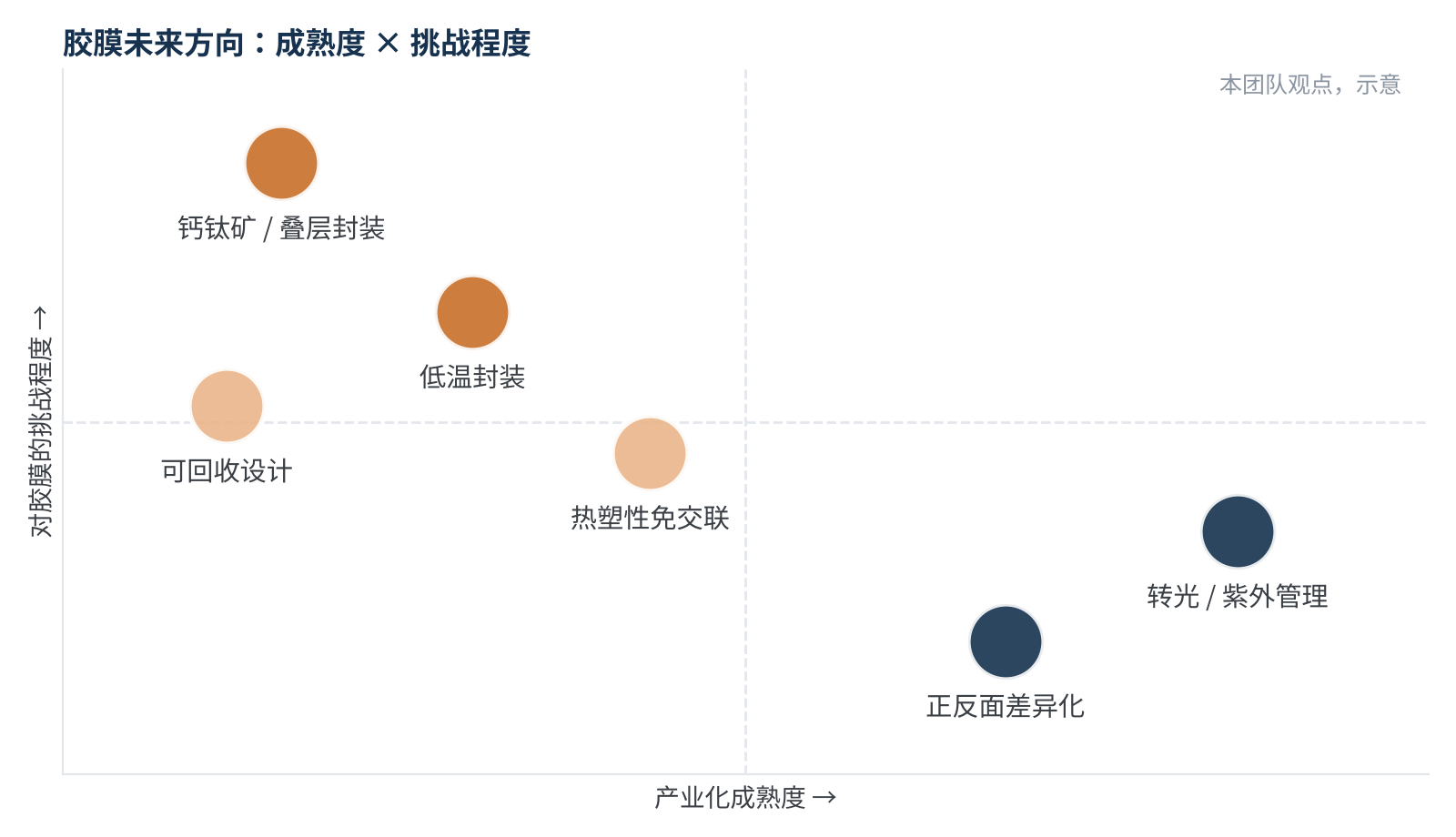

图3 胶膜未来方向的成熟度与挑战程度（本团队观点，示意）
| 方向 | 主要驱动 | 当前阶段（我们的判断） | 关键挑战 |
|---|---|---|---|
| 转光 / 紫外管理 | TOPCon紫外敏感 | 已量产应用 | 长期稳定性验证 |
| 正反面差异化 | BC、降本 | 快速普及中 | 组合方案可靠性 |
| 热塑性免交联 | 钙钛矿、快速层压、回收 | 早期导入，2026年已有产品发布 | 高温抗蠕变、户外数据 |
| 低温封装 | HJT、钙钛矿 | 研发与小批量 | 低温下粘接与可靠性 |
| 钙钛矿 / 叠层封装 | 新电池产业化 | 中试，首批认证已出现 | 阻水、化学兼容、边封 |
| 可回收设计 | 回收法规、碳足迹 | 研究阶段 | 全链条协同 |
表1 胶膜未来方向的成熟度判断（本团队观点）
胶膜的未来，一半由电池决定，一半由组件的生命周期决定：低温、免交联、高阻隔、可回收，将是接下来十年的关键词。
08写在最后：十三篇之后
这一系列，我们用十三篇文章，试着把一张薄薄的胶膜讲透：它在组件里做五份工作，由树脂和助剂构成，在挤出机里成型，在层压机里完成交联，在测试箱和户外接受考验；它跟着电池技术路线演进，在价格战中洗牌，也在新电池、新形态和回收的推动下继续进化。
回头看，这个系列反复出现的其实只有一句话：胶膜是组件里成本不高、却最“兜底”的材料。无论技术怎么变，粘接、透光、绝缘、阻隔、缓冲这五份工作不会变；变的只是完成它们的方式。
感谢一路读到这里的你。光伏胶膜系列到此告一段落，接下来我们还会继续推出其他光伏材料、可靠性与失效分析方面的硬核内容。你最希望我们下一个系列写什么？欢迎与我们交流。
参考资料
- Witteck R., Habersberger B., Gaulding E.A., Luther J.M., Wheeler L.M.：Encapsulation Materials Tailored to Perovskite Photovoltaics，NREL/TP-5K00-89857，2024-11，https://nrel.gov/docs/fy25osti/89857.pdf
- Grand C., Dunkle M.N., Palitzsch W., Ferreira A., Beaucarne G.：Characterization of mechanically recovered photovoltaic encapsulants and backsheets as potential feedstocks for pyrolysis chemical recycling，EPJ Photovoltaics 17, 6（2026），https://www.epj-pv.org/10.1051/epjpv/2025030
- 中华网：从“去银化”到高效化，明冠新材全路线封装方案亮相SNEC 2026，2026-06-10，https://m.tech.china.com/hea/articles/20260610/202606101890014.html
- Perovskite-Info：Betterial introduces halogen-free TPO encapsulation film for perovskite modules，2026-08-02，https://www.perovskite-info.com/betterial-introduces-halogen-free-tpo-encapsulation-film-perovskite-modules
- PV Tech：Qcells secures 'first' UL, IEC certifications for perovskite tandem tech，2026-07-17，https://www.pv-tech.org/qcells-secures-first-ul-iec-certifications-for-perovskite-tandem-tech/
- pv magazine：Trina Solar announces 907 W tandem solar module with 29.2% efficiency，2026-06-01，https://www.pv-magazine.com/2026/06/01/trina-solar-announces-907-w-tandem-solar-module-with-29-2-efficiency/
- Kiwa PVEL：UV-Induced Degradation；2026 PV Module Reliability Scorecard
- TaiyangNews：Projected Market Shares Of Different Solar Cell Technologies（CPIA、ITRPV数据）
十余年光伏研发与技术团队｜硬核专业知识分享
材料 · 可靠性 · 失效分析 · 标准认证 · 产品 · 工艺
AI+光伏探索交流，欢迎合作
声明：
1. 原创内容仅代表作者个人观点，仅供参考，不构成投资建议。
2. 转载及引用内容均注明出处，尊重原创。
3. 部分内容含AI辅助（图表生成、数据检索、概念说明等），核心框架与重点内容由本技术团队撰写，并经人工审核。
4. 如有不实或侵权，请留言或联系我们处理
