0BB 和 BC 组件里的“隐形主角”：一文看懂光伏 UV 胶的四大体系
本文要点
栅线越做越细，主栅干脆不要了；正面一根栅线都不留，电极全部搬到背面。0BB 和 BC 是这两年组件端最热的两个词，而它们都把同一种材料请进了组件车间：UV 胶。0BB 的定位胶要快、韧、透明，是丙烯酸和聚氨酯丙烯酸酯的主场；BC 的绝缘胶要硬、绝缘、耐热，是环氧系的主场。
传统的 MBB、SMBB 组件里，焊带焊在主栅的焊盘上，焊点本身就把焊带固定住了。到了 0BB 和 BC，光靠焊锡已经不够：焊带需要有东西帮它定位、固定，极性相反的栅线之间需要有东西帮它隔离。
这篇文章讲三件事：UV 胶是什么；丙烯酸、环氧、环氧-丙烯酸杂化、聚氨酯-丙烯酸杂化这四大体系各有什么性能特征和区别；它们在 0BB 和 BC 组件上目前用成了什么样。
01组件为什么突然需要 UV 胶
先看两个新结构带来的新问题。
0BB（无主栅）：电池上不再印主栅，焊带直接搭在细栅上。细栅的宽度只有二三十微米的量级，接触点又小又多，焊带在层压之前必须先被“钉”在电池上不跑位。负责这件事的是定位胶（也叫固定胶、焊带粘接胶）。
BC（背接触）：正、负极细栅都在电池背面交替排列。一根焊带只能连接一种极性，它跨过另一种极性的细栅时必须电气隔离，否则直接短路。负责这件事的是绝缘胶。
为什么这两个岗位都偏爱“照一下就固化”的 UV 胶？
- 快：固化以秒计，跟得上串焊机的节拍，不需要长烘道。
- 冷：室温固化，不给越来越薄的硅片额外增加热应力。
- 干净：单组分、无溶剂，不用配胶，也没有溶剂挥发。
- 可控：光照到才固化，点胶和印刷的操作窗口宽，停线也不容易堵头。
从胶粘剂厂商公开的产品目录看，UV 胶在光伏里的岗位已经不止这两个：0BB 固定胶、BC 绝缘胶、BC 电池隔离胶、铜电镀保护胶、钙钛矿封装胶都已有对应产品。本文聚焦前两个用量最大的场景。
02先搞懂 UV 胶：四种原料，两条固化路径
一支 UV 胶通常由四类原料组成：低聚物搭骨架，决定固化后的主要性能；活性单体负责稀释调粘度，同时参与反应；光引发剂吸收紫外光并启动反应；助剂和填料用来调附着力、触变性和储存稳定性。

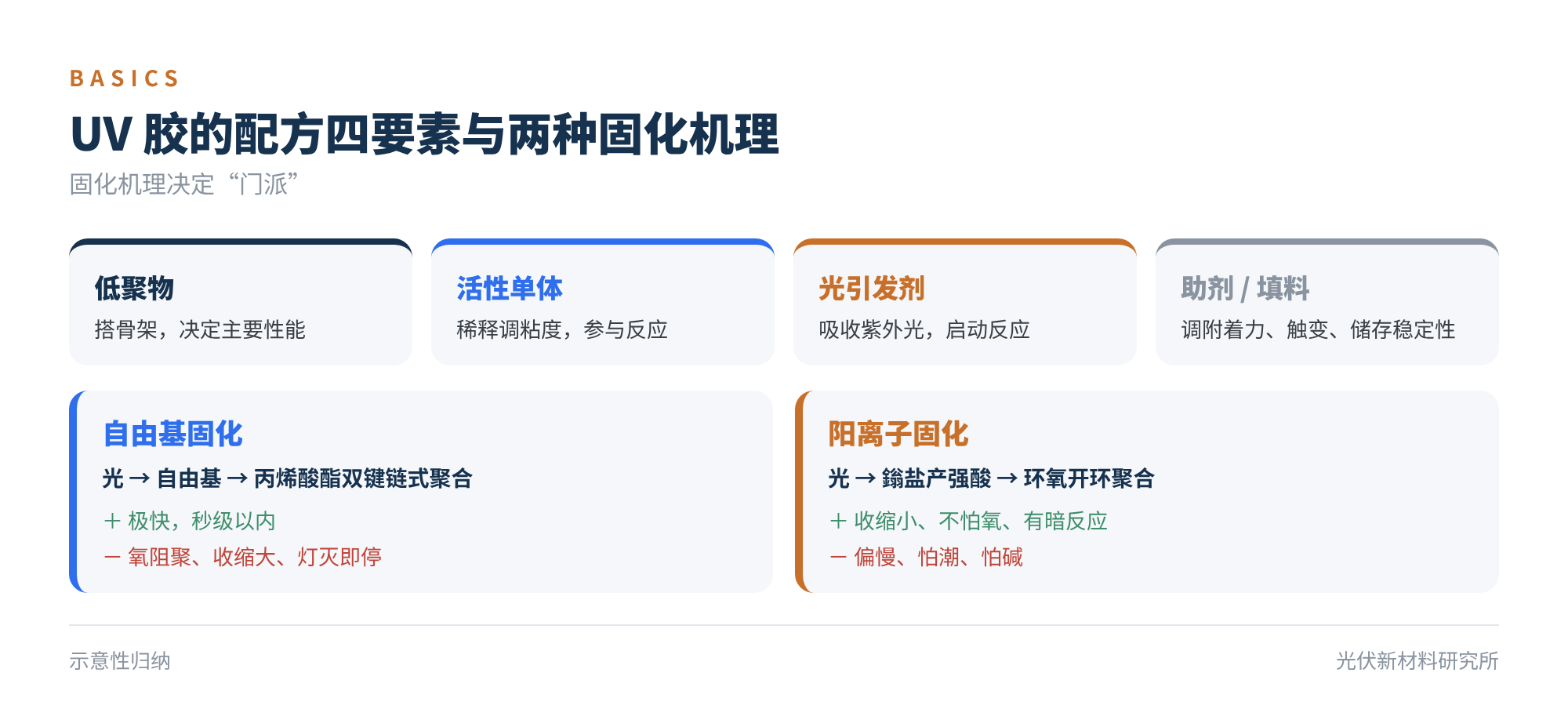

图1 UV 胶的配方四要素与两种固化机理
真正把 UV 胶分成不同“门派”的，是固化机理。
自由基固化：光引发剂受光裂解出自由基，引发丙烯酸酯双键链式聚合。特点是极快，但空气中的氧会消耗自由基，造成表面发黏（氧阻聚）；双键聚合时分子间距离缩短，体积收缩偏大；灯一灭，反应基本就停了。
阳离子固化：鎓盐类光引发剂受光产生强酸，引发环氧基团开环聚合。开环聚合收缩小，不怕氧气，而且酸一旦生成就持续起作用，灯灭之后还能继续固化（暗反应）。代价是速度偏慢，并且怕潮、怕碱性物质。
下面四大体系，都可以用“什么骨架 + 走哪条固化路径”来理解。
03四大体系逐个看

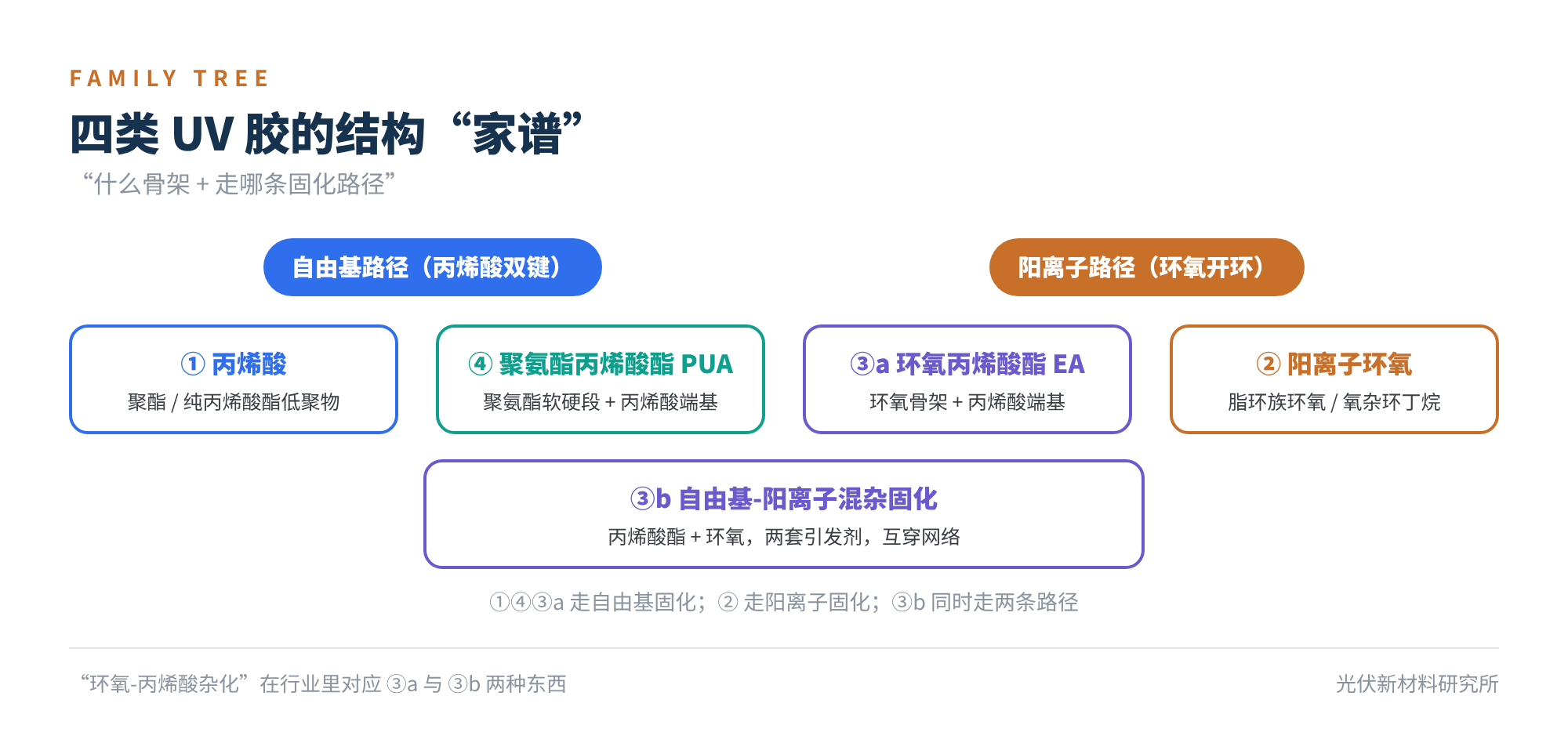

图2 四类 UV 胶的结构“家谱”
① 丙烯酸体系：快枪手
以聚酯丙烯酸酯、纯丙烯酸酯等低聚物加丙烯酸酯单体为主体，走自由基固化。这是 UV 胶里最成熟、用量最大的一类。
- 优点：固化最快，高照度 LED 下从不到 1 秒到几秒；粘度、硬度、模量可调范围很宽；透明度高，脂肪族结构耐黄变好；原料成熟，成本最低；与 365–405 nm 的 UV LED 匹配好。
- 短板：有氧阻聚，薄层更明显；固化体积收缩大，常见在 5%–10% 的量级，内应力对附着力不利；对金属、玻璃、氮化硅这类无机表面的附着力一般，要靠附着力促进单体或硅烷偶联剂来补；酯键的耐湿热水解能力中等；光照不到的阴影区不固化。
- 光伏岗位：0BB 定位胶最常见的基础体系。
② 环氧体系：慢工出细活
这里说的环氧，指阳离子光固化环氧：以脂环族环氧、氧杂环丁烷为主体，配碘鎓盐或硫鎓盐光引发剂。它和丙烯酸体系是两条完全不同的化学路径。
- 优点：开环聚合收缩小，约 2%–4%；没有氧阻聚，表干好；对金属、玻璃、陶瓷类表面附着力出色；交联密度高，硬度、耐热、耐化学品都强；电绝缘性好；有暗反应，加热后固化可进一步提高转化率。
- 短板：固化偏慢，常需要后烘；怕潮，环境湿度高会明显拖慢固化；怕碱，胺类和某些碱性填料、基材会让它“中毒”；固化物偏脆，冷热循环下需要增韧；鎓盐在 395/405 nm 长波 LED 下吸收弱，常要加增感剂；残留的酸和离子对金属化是潜在的腐蚀隐患；成本偏高。
- 光伏岗位：绝缘、隔离、保护这类看重硬度、绝缘和耐化学品的场合。
③ 环氧-丙烯酸杂化：取长补短
这个名字在行业里其实对应两种东西，交流时最好先确认对方说的是哪一种。
第一种是环氧丙烯酸酯（EA）。用环氧树脂和丙烯酸反应得到，骨架是环氧（常见为双酚 A 型），端基是丙烯酸双键，所以固化走的仍然是自由基路径。它继承了环氧骨架的硬度和耐化学品性，又有丙烯酸的速度，价格还便宜；缺点是脆、粘度高，双酚 A 的芳香结构耐黄变差。
第二种是自由基-阳离子混杂固化。配方里同时有丙烯酸酯和环氧，配两套引发剂，固化后形成互穿网络。丙烯酸部分先快速定型，环氧部分随后靠暗反应或加热补强，收缩和附着力介于两者之间，氧阻聚和怕潮的问题也互相缓解。代价是配方复杂，对储存稳定性和工艺窗口要求更高。
- 优点：又快又硬，耐热、耐化学品、绝缘性好；收缩比纯丙烯酸低；容易做成 UV + 热双重固化，光照不到的地方靠后续加热补固化。
- 短板：偏脆，柔韧性差；芳香族骨架易黄变，不适合长期直接受光的位置；混杂体系的配方和工艺控制难度高。
- 光伏岗位：BC 绝缘胶的常见选择；也用于需要阴影区固化的定位胶。
④ 聚氨酯-丙烯酸杂化：以柔克刚
即聚氨酯丙烯酸酯（PUA）。先用异氰酸酯和多元醇合成聚氨酯预聚物，再用含羟基的丙烯酸酯封端。主链上是软段、硬段交替的聚氨酯结构，端基是丙烯酸双键，走自由基固化。
- 优点：韧性和断裂伸长率在四类里最好，耐冷热冲击、抗疲劳；氨酯键能形成氢键，附着力好；低温下仍保持柔性；脂肪族型耐黄变优异；通过多元醇的类型和分子量可以精细调节软硬。
- 短板：粘度高，需要较多稀释单体；固化速度略慢于环氧丙烯酸酯；硬度和耐热上限较低；聚醚型软段耐热氧和紫外老化偏弱，聚酯型耐水解偏弱，聚碳酸酯型综合最好但价格高；芳香族型同样会黄变。
- 光伏岗位：0BB 定位胶里用来增韧或直接做主体树脂，缓冲铜焊带与硅片之间的热膨胀失配。
最后一点值得展开。铜的线膨胀系数约 17 ppm/K，硅只有约 2.6 ppm/K，相差六倍多。组件在户外昼夜冷热循环，胶点每天都被来回拉扯。太硬太脆的胶容易在 TC 测试后开裂或脱粘，这正是聚氨酯丙烯酸酯的用武之地。
04一张图横向对比

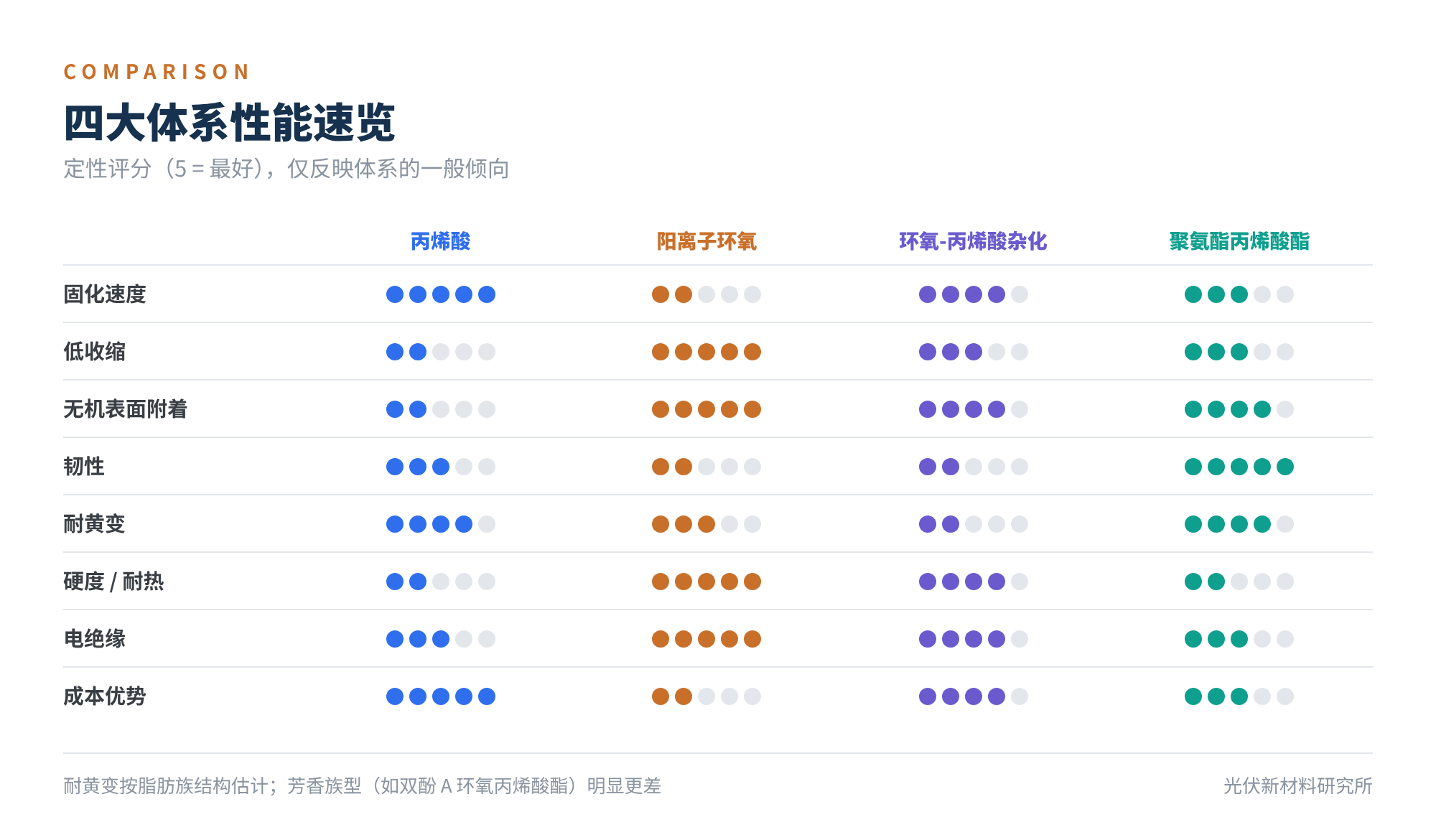

图3 四大体系性能速览（定性评分，仅反映体系的一般倾向）
| 体系 | 一句话性格 | 最需要提防的问题 |
|---|---|---|
| 丙烯酸 | 最快、最省、最好调 | 收缩应力、氧阻聚、阴影不固化 |
| 环氧（阳离子） | 低收缩、强附着、高绝缘 | 怕潮怕碱、偏脆、残留酸 |
| 环氧-丙烯酸杂化 | 又快又硬、耐化学品 | 脆性、黄变 |
| 聚氨酯-丙烯酸杂化 | 柔韧、耐冷热冲击 | 硬度与耐热上限、软段老化 |
表1 四大体系一句话对比
需要强调，实际产品几乎没有“纯种”。一支量产的定位胶里，往往是丙烯酸单体配聚氨酯丙烯酸酯，再加少量环氧丙烯酸酯调硬度。体系的名字说明的是它以谁为主、主要性格像谁。
050BB 组件：定位胶的应用现状
三条主流路线，两条用胶
0BB 的互联方案目前公开讨论最多的是三条（另有工艺和材料成本较高的 SmartWire）：
| 路线 | 做法 | 特点 |
|---|---|---|
| 点胶 | 在细栅之间施胶，UV 固化把焊带固定在电池上，层压时焊带的低温合金涂层与细栅合金化导通 | 不需要高温焊接，工艺简单；公开资料中反复被提到的短板是焊带与电池的结合力和可靠性 |
| 焊接 + 点胶 | 先把焊带焊在细栅上，再点胶加固 | 最接近现有 SMBB 工艺，设备可改造升级；属于高温工艺，对精度要求高 |
| 覆膜（如 IFC） | 用承载膜或皮肤膜把焊带压贴在电池上，层压时合金化 | 不用液态胶，增加膜材成本；焊带可以更细 |
表2 0BB 三条主流互联路线

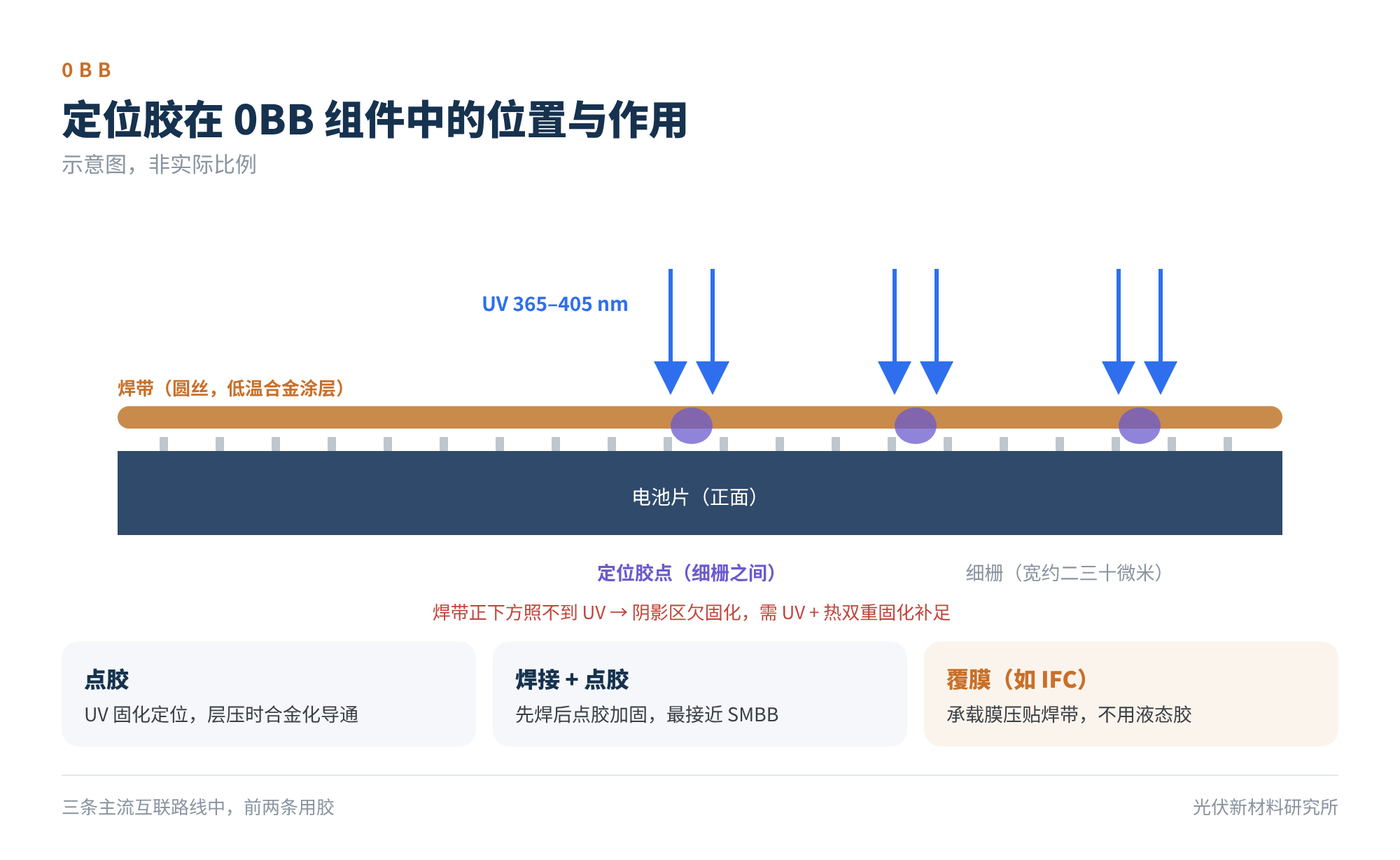

图4 定位胶在 0BB 组件中的位置与作用
一颗合格的定位胶要过哪些关
- 快：秒级固化，表干要好，电池串堆叠、搬运时不能粘连。
- 小而准：胶点尺寸在亚毫米量级，要求触变性好，不拉丝、不塌陷、不溢到细栅上。
- 粘得住：焊带剥离力要够，而且层压时 140–160 ℃ 的高温下不能软化流动。
- 与胶膜合得来：和 EVA、POE、EPE 接触不产气、不脱层，也不能与胶膜助剂、助焊剂残留发生不良反应。
- 耐候：正面的胶点长期直接受光，耐紫外黄变是硬指标，同时要过湿热、热循环、湿冻。
- 不腐蚀：离子含量和酸值要低，不能腐蚀银栅线或铜栅线。
体系怎么选
这些要求叠在一起，指向的是“以丙烯酸为基础，用聚氨酯丙烯酸酯增韧并提高附着力”的思路：速度和透明度靠丙烯酸，耐冷热循环靠聚氨酯软段，耐黄变靠选用脂肪族结构。公开信息里，面向 0BB 的 UV 胶产品也以丙烯酸类为主。
同时有两点值得注意。其一，UV 型和热固型并存：多家供应商同时提供丙烯酸 UV 胶与环氧、有机硅热固胶，以适配不同厂家的工艺路线。其二，施胶方式在从点胶向印刷扩展：除了针筒或喷射阀逐点点胶，丝网印刷方案也已出现，目的是提高节拍。
还有一个容易被忽略的细节：焊带不透光，压在焊带正下方的那部分胶照不到 UV。这也是 UV + 热双重固化配方受到关注的原因，照得到的部分先光固化定位，照不到的部分借层压的热量补固化。
现状：路线并存，尚未统一
从公开信息看，HJT 因为低温工艺和降银诉求最强，0BB 最先成为标配方向；TOPCon 上 0BB 也在逐步渗透。路线上各家并不一致：晶科能源、华晟新能源的公开方案是焊接 + 点胶，正泰的 ZBB 组件走覆膜路线，覆膜类的 IFC 技术据报道已在 BC、HJT、TOPCon 上规模化应用。
对 UV 定位胶来说，最大的变量就在这里：用胶路线和无胶的覆膜路线谁占上风，直接决定这个市场的天花板。
06BC 组件：绝缘胶的应用现状

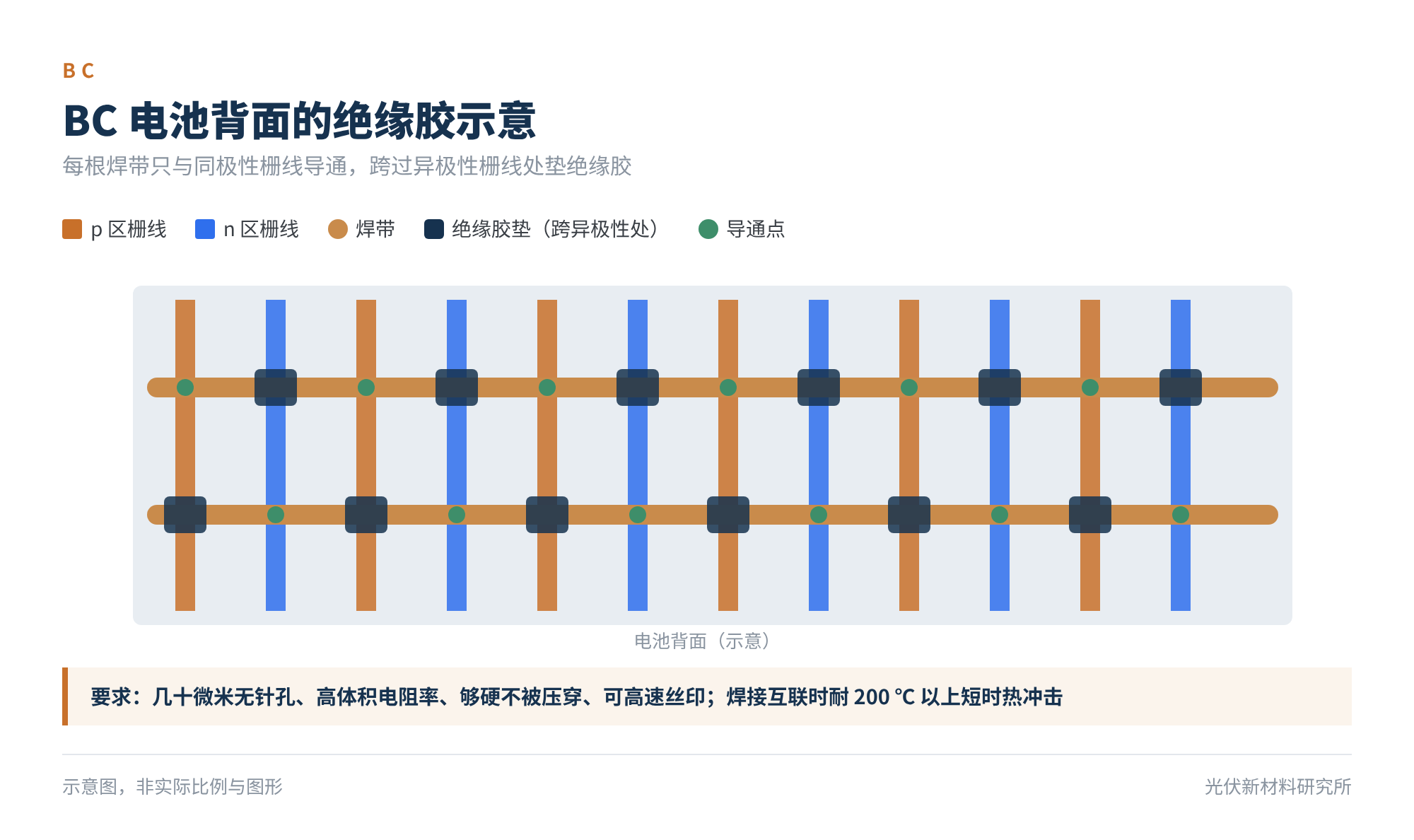

图5 BC 电池背面的绝缘胶示意
BC 电池的正、负极细栅在背面交替排列，焊带也按正、负极交替布置。每根焊带只与自己极性的细栅导通，经过异极性细栅时，下面要垫一层绝缘胶。通常的做法是在电池端用丝网印刷把绝缘胶印成点状或条状图形，固化之后再做串焊或互联。
绝缘胶的要求与定位胶几乎相反
- 绝缘可靠：胶层只有几十微米厚，不能有针孔，体积电阻率和耐电压要高。
- 够硬：层压时焊带压在胶层上，胶不能被压穿。
- 耐热：如果后续走焊接互联，胶层要扛得住 200 ℃ 以上的短时热冲击，不软化、不起泡；走低温层压互联时这一条可以放宽。
- 印刷性好：适配高速丝印，图形边缘清晰，不能洇到旁边的导通区。
- 附着牢：要同时粘住钝化膜和金属栅线。
- 长期稳定：过湿热、热循环和 PID，离子含量低。
定位胶追求的是快、韧、透明；绝缘胶追求的是硬、绝缘、耐热。再加上 BC 的电极都在背面，绝缘胶受到的紫外辐照远少于正面，耐黄变的优先级可以往后放。这几条合起来，自然指向环氧系：环氧丙烯酸酯或杂化型 UV 胶固化快，适配高速印刷线；热固环氧在耐热和绝缘余量上更有把握。
公开的产品信息也印证了这一点：供应商的 BC 组件绝缘胶同时有 UV 固化和热固两个版本，卖点都是硬度高、高绝缘、适合高速印刷、低收缩。
BC 上的其他用胶点
- 电池隔离胶：用在电池端，要求透明、高硬度、可喷涂或丝印，并能兼容电池制造中的加热工序。
- 铜电镀保护胶：铜电极路线里做图形化保护，核心要求是耐酸。
- 定位胶：BC 叠加 0BB 后同样需要固定焊带。
- 汇流条绝缘：把汇流条藏到电池背面的“满屏”设计，对绝缘材料提出了新要求。
现状：BC 放量，用胶点跟着增多
BC 的互联全在背面，单面焊接带来的热应力不对称，容易造成电池翘曲，所以低温互联对 BC 尤其有吸引力，这对室温固化的 UV 胶是利好。爱旭在 2024 年就发布了 BC 版 0BB 组件；行业研究机构在 2026 年初的分析中也指出，BC 正在叠加 0BB、叠焊、全屏等增益设计。
产能端同样在加码。2026 年 7 月 2 日，TCL 中环公告投资约 26 亿元，把 20 GW TOPCon 电池产能和 25 GW 组件产能改造为 BC，电池线自三季度起分批投产，预计 2027 年一季度末全面达产。出货端，隆基 2026 年上半年 BC 组件销量 19.55 GW，同比增长 125%，已占其组件出货的六成以上。BC 出货量上升，绝缘胶这类 BC 专属材料的需求也会随之放大。
07选型速查与五个容易踩的坑
| 应用点 | 首要矛盾 | 常见体系 |
|---|---|---|
| 0BB 定位胶 | 快、韧、耐黄变、不遮光 | 丙烯酸 + 聚氨酯丙烯酸酯；阴影区用 UV + 热双固化 |
| BC 绝缘胶 | 绝缘、硬、耐热、可印刷 | 环氧丙烯酸酯 / 杂化型 UV 胶；热固环氧 |
| BC 隔离胶、电镀保护胶 | 耐化学品、表干好 | 环氧系及其杂化体系 |
表3 选型速查
对做材料导入的同行，下面几点比体系名称更重要：
- 只看初始粘接力。定位胶真正的考验是湿热和热循环之后的保持率，初始值再高也说明不了问题。
- 忽略与胶膜的相容性。胶单独测合格，不代表和胶膜层压在一起没问题。气泡、脱层、黄变都要用小组件验证。
- 固化度没管住。UV 的能量和照度都要监控。LED 光衰、焊带阴影都会造成欠固化，残留单体在层压时迁移或产气。
- 胶量和点位波动。溢胶上了细栅，接触电阻就会升高，这是 0BB 点胶路线 EL 暗点的常见来源之一。
- 离子与酸值。阳离子体系的残留酸、丙烯酸体系里的酸性附着力促进剂，对栅线的影响要用湿热加偏压来验证。
08写在最后
往后看，有五件事值得跟踪：
- 双重固化：会更常见，用来解决焊带阴影和厚胶层深部固化的问题。
- 印刷化：从逐点点胶走向丝印、钢网印刷，换取更高节拍和更好的一致性。
- 金属化变化带来新约束：银包铜、铜浆、铜电镀的比例上升后，胶对铜的腐蚀性会被更严格地审视。
- 合规压力：常用光引发剂 TPO 已于 2023 年 6 月被欧盟列入 REACH 高关注物质（SVHC）候选清单，出口型产品的配方在向替代品切换。
- 路线竞争：覆膜方案不用液态胶，它与点胶方案的此消彼长仍是定位胶需求的最大不确定因素。
丙烯酸胜在快，环氧胜在稳，环氧-丙烯酸杂化又快又硬，聚氨酯-丙烯酸杂化以柔克刚；看懂了岗位需求，体系选择就顺理成章。
你们在 0BB 或 BC 导入 UV 胶时遇到过哪些坑？欢迎与我们交流。
参考资料
- 东吴证券：《0BB（无主栅）助力 TOPCon 降本提效，有望加速放量》，2024 年 6 月
- 中原证券：电力设备及新能源行业报告（0BB 胶膜与胶粘剂部分），2024 年 12 月
- 财联社：《三大主流技术路线齐发 0BB 工艺》，2024 年 5 月
- 21 世纪经济报道：《业内热议的 0BB 技术，为何引得光伏巨头竞相投入？》，2024 年 4 月
- 北极星太阳能光伏网：《0BB，光伏“微创新”的最强期待》，2025 年 6 月
- InfoLink：Technological innovation amid solar PV industry restructuring，2026 年 2 月
- pv magazine：TCL Zhonghuan converts 20 GW of TOPCon cell capacity to back contact，2026 年 7 月；PV Time：45GW BC! TCL Zhonghuan Initiates PV Production Retrofit Programme
- 隆基绿能：2026 年半年度报告新闻稿（BC 组件销量）
- 瑞典化学品管理局（KemI）：两种物质随 REACH 候选清单更新（含 TPO），2023 年 6 月 14 日
- 上海昀通电子、德朗聚、纳科秀等胶粘剂厂商公开的光伏用胶产品资料
十余年光伏研发与技术团队｜硬核专业知识分享
材料 · 可靠性 · 失效分析 · 标准认证 · 产品 · 工艺
AI+光伏探索交流，欢迎合作
声明：
1. 原创内容仅代表作者个人观点，仅供参考，不构成投资建议。
2. 转载及引用内容均注明出处，尊重原创。
3. 部分内容含AI辅助（图表生成、数据检索、概念说明等），核心框架与重点内容由本技术团队撰写，并经人工审核。
4. 如有不实或侵权，请留言或联系我们处理
