1.25倍Isc够不够？双面高增益场景下旁路二极管的“热失控”边界计算
INFO
接线盒里的旁路二极管，平时几乎“没活干”，一旦组件被局部遮挡，它就要扛下整串电流。认证测试用 1.25 倍 Isc 考核它的结温，很多人默认这个 1.25 就是“安全系数”。可当双面组件遇上雪地、白漆屋顶这类高反射地面，再叠加云层边缘的辐照增强，这个系数会被一点点吃光。今天我们就把账算清楚：真实工况下二极管到底要扛多大电流？结温会到多少？它在哪条线上会“热失控”？
01 标准是怎么考的：1.25倍Isc从哪来
IEC 61215-2 里的 MQT 18.1 旁路二极管热测试，流程大家都熟：把组件加热到 (75±5)°C，先通 STC 短路电流 1 小时，测出结温；再把电流提到 1.25 倍 Isc 保持 1 小时，之后二极管仍要能正常工作。判定依据是：结温不超过二极管厂家给出的连续工作最高结温。
这个 1.25 倍，本质上是一个“工况假设”：它默认组件实际遇到的电流，最多比 STC 高 25%——对应大约 1250 W/m² 的等效辐照。对单面组件，这个假设在大部分场景下够用。
双面组件出现以后，标准也做了修订。IEC 61215:2021 版引入了双面组件的考核方法：功率标定用背面 135 W/m²（BNPI），而凡是由电流决定应力水平的测试，改用背面 300 W/m² 的“近似最坏”工况（BSI），旁路二极管热测试的电流也随之变为 1.25×Isc(1000+φ·300)。
小结
标准的逻辑是“在一个假定的最大电流下验证散热够不够”。问题在于：这个假定的最大电流，是否覆盖了你的组件真正要去的地方？
02 真实工况：三股电流叠在一起
旁路二极管导通时，流过它的电流约等于串内其他组件的工作电流，而这个电流和组件接收的总辐照基本成正比。双面组件的“总辐照”可以写成：
等效辐照 = 正面辐照 + φ × 背面辐照
其中 φ 是双面率。真实现场里，有三个因素会同时把它往上推：
- 高反射地面：新雪的反照率约 0.82，湿雪约 0.55～0.75；新涂的白色屋面也能达到 0.7 左右（老化后下降）。地面越亮，背面辐照越高。
- 双面率提升：TOPCon 组件双面率普遍在 0.8 左右，HJT 更高。同样的背面光，换来的电流更多。
- 云边增强（Cloud-edge effect）：太阳附近有积云时，云边缘的散射会叠加在直射光上，地面辐照短时超过晴空值。芬兰实测最高约 1450 W/m²，约为当地晴空理论值的 1.7 倍；美国圣地亚哥 11 个月的观测中峰值达 1466 W/m²；挪威南部记录到 1528 W/m² 的瞬时值，赤道附近更有超过 1800 W/m² 的报道。
我们以一块 Isc(STC)=18.4 A、φ=0.80 的组件为例，把几种工况算出来（图1）：

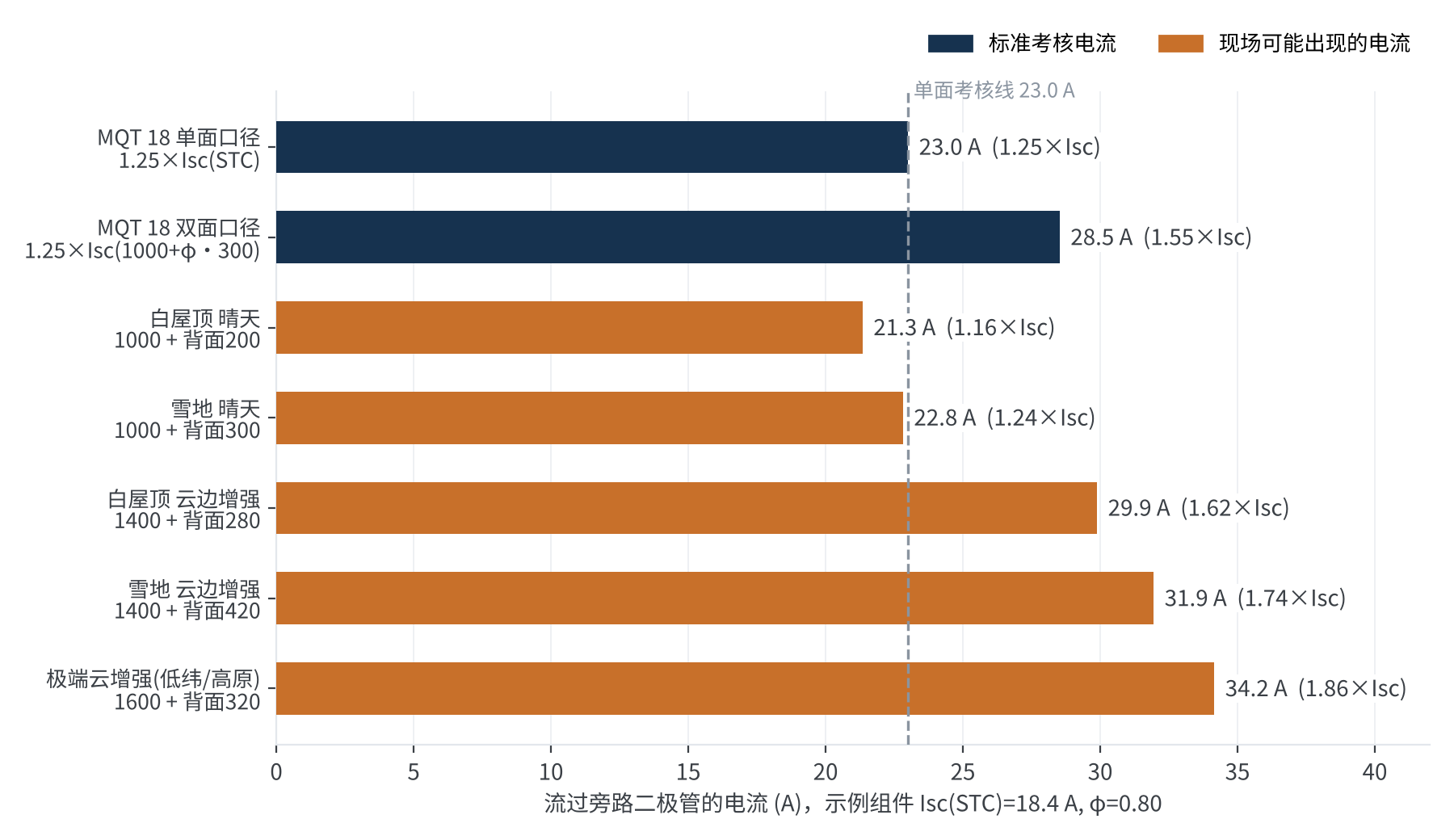

图1 不同工况下流过旁路二极管的电流对比
| 工况 | 正面 / 背面辐照 (W/m²) | 二极管电流 | 相对单面考核电流 |
|---|---|---|---|
| MQT 18 单面口径 | 1.25×STC | 23.0 A | 1.00 |
| MQT 18 双面口径 | 1.25×(1000+φ·300) | 28.5 A | 1.24 |
| 白屋顶 + 云边增强 | 1400 / 280 | 29.9 A | 1.30 |
| 雪地 + 云边增强 | 1400 / 420 | 31.9 A | 1.39 |
| 极端云增强（低纬/高原） | 1600 / 320 | 34.2 A | 1.48 |
可以看到：单面口径的 1.25 倍，在高增益场景下已经被超出 30%～50%；即便按 2021 版双面口径考核，雪地和白屋顶叠加云增强时仍会再高出 5%～20%。
一句话结论
对双面组件，“1.25×Isc”不再是上限，真实电流可以达到 STC 短路电流的 1.6～1.9 倍。
03 第一道关：正向结温
电流大了，二极管的发热就是 P = Vf × I。肖特基二极管在高温大电流下 Vf 约 0.4～0.5 V，30 A 时单颗功耗就有 14 W 左右，全部要靠接线盒散出去。
稳态结温可以用一个最朴素的式子估算：
Tj = Tref + Rth × Vf × I
Tref 是接线盒所在位置的组件背面温度，Rth 是二极管结到该位置的等效热阻。我们取 Rth = 8 K/W（这个值能让单面考核结温落在 150°C 出头，与常见设计水平相当），结果见图2。

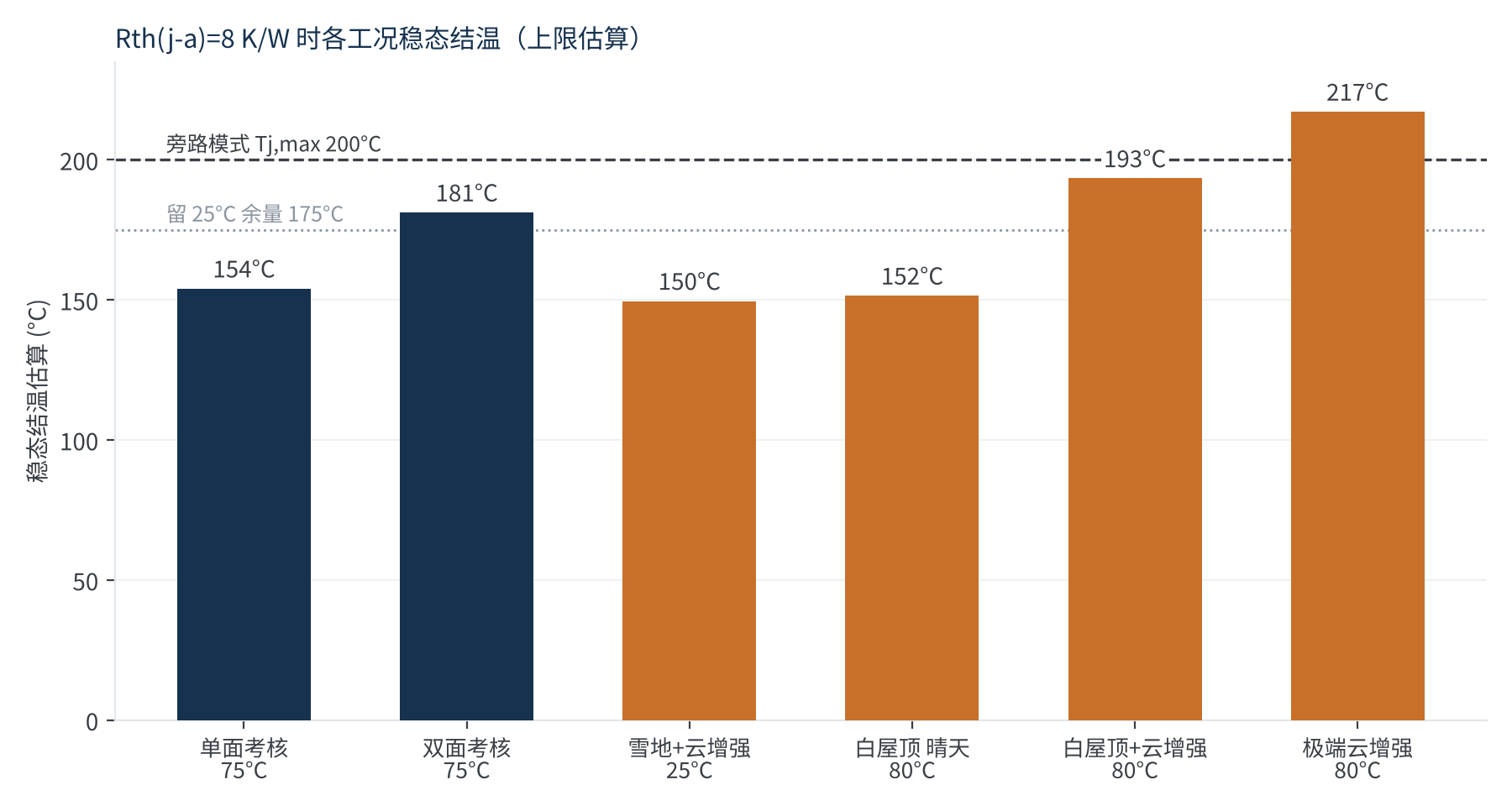

图2 Rth=8 K/W 时各工况的稳态结温估算
这里有一个容易被忽略的反差：
- 雪地电流最大，但它最冷。 冬季积雪场景组件背面温度低，即使电流到 32 A，稳态结温也只有 150°C 左右。
- 白屋顶电流次之，但它最热。 夏季屋顶通风差，接线盒附近 80°C 并不罕见；叠加云增强，结温估算达到 193°C，几乎贴着旁路模式 200°C 的上限；极端云增强下则会冲破上限。
所以真正的最坏工况，往往不是“电流最大”的那个，而是“电流大 × 环境热”同时成立的那个。
需要说明：图2 是稳态上限估算。云增强单次往往只持续几秒到几分钟，接线盒和二极管本身的热容会“削峰”。但这份缓冲并不可靠——破碎云天气里增强事件会反复出现，热量会在接线盒里一点点累积。
小结
正向结温这道关，要用“现场最高电流 × 现场最高环境温度”来校核，而不是用 75°C 下的 1.25 倍 Isc。
04 第二道关：热失控——危险发生在“关断”的那一刻
如果说正向结温是“烧不烧得住”，那热失控就是“熬过了高温，却死在降温的路上”。
旁路二极管普遍用肖特基管，优点是 Vf 低、发热少；代价是反向漏电流随温度指数上升，经验上大约每升高 10°C 翻一倍。有研究测得，接线盒温度从 25°C 升到 70°C，漏电流就增大了约 35 倍。
危险的场景是这样的（图3）：

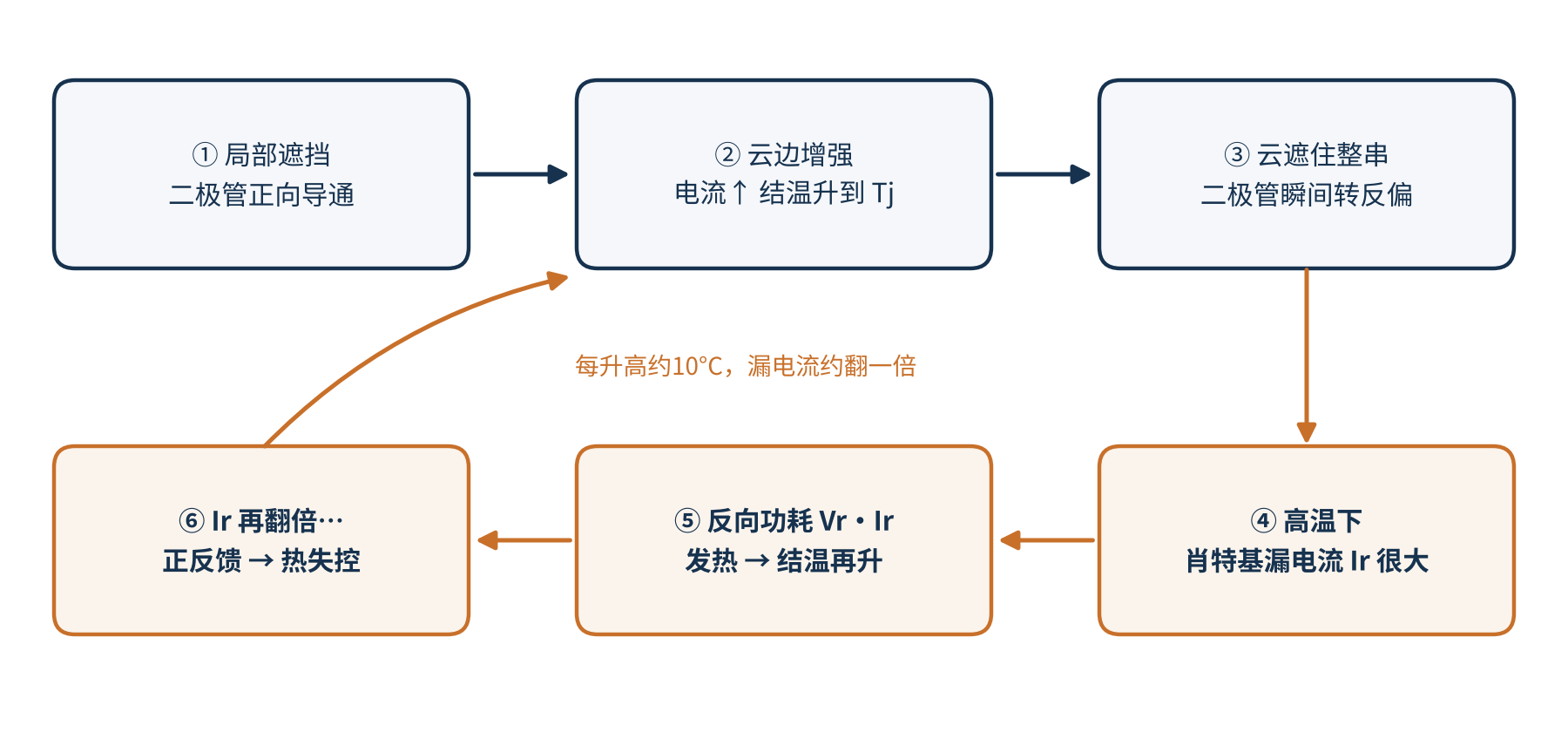

图3 旁路二极管热失控的正反馈过程
云边增强恰好出现在云影到来之前。也就是说，二极管刚被增强电流加热到最高温，紧接着云遮住整串组件、遮挡对比消失，二极管瞬间转为反偏，承受一个子串的电压（约 12～13 V）。此时它还很烫，漏电流很大，反向功耗 Vr×Ir 产生的热如果超过散热能力，结温就会继续上升，漏电再翻倍……直到二极管击穿、通常表现为短路失效。
判断会不会失控，有一个很好用的概念——临界温度 Tcrit：在给定电流和反向电压下，反向功耗正好等于正向功耗时的结温。正向工作结温低于 Tcrit，关断后能自己降下来；高于 Tcrit，就会失控。这个温度只取决于二极管本身的 Vf 和漏电特性，与接线盒热阻无关。
我们拿两颗示意二极管对比：A 为低 Vf 型（漏电较大），B 为低漏电型（Vf 略高）。把“正向工作结温”和“临界温度”随电流的变化画在一起（图4），两条线的交点就是热失控边界。

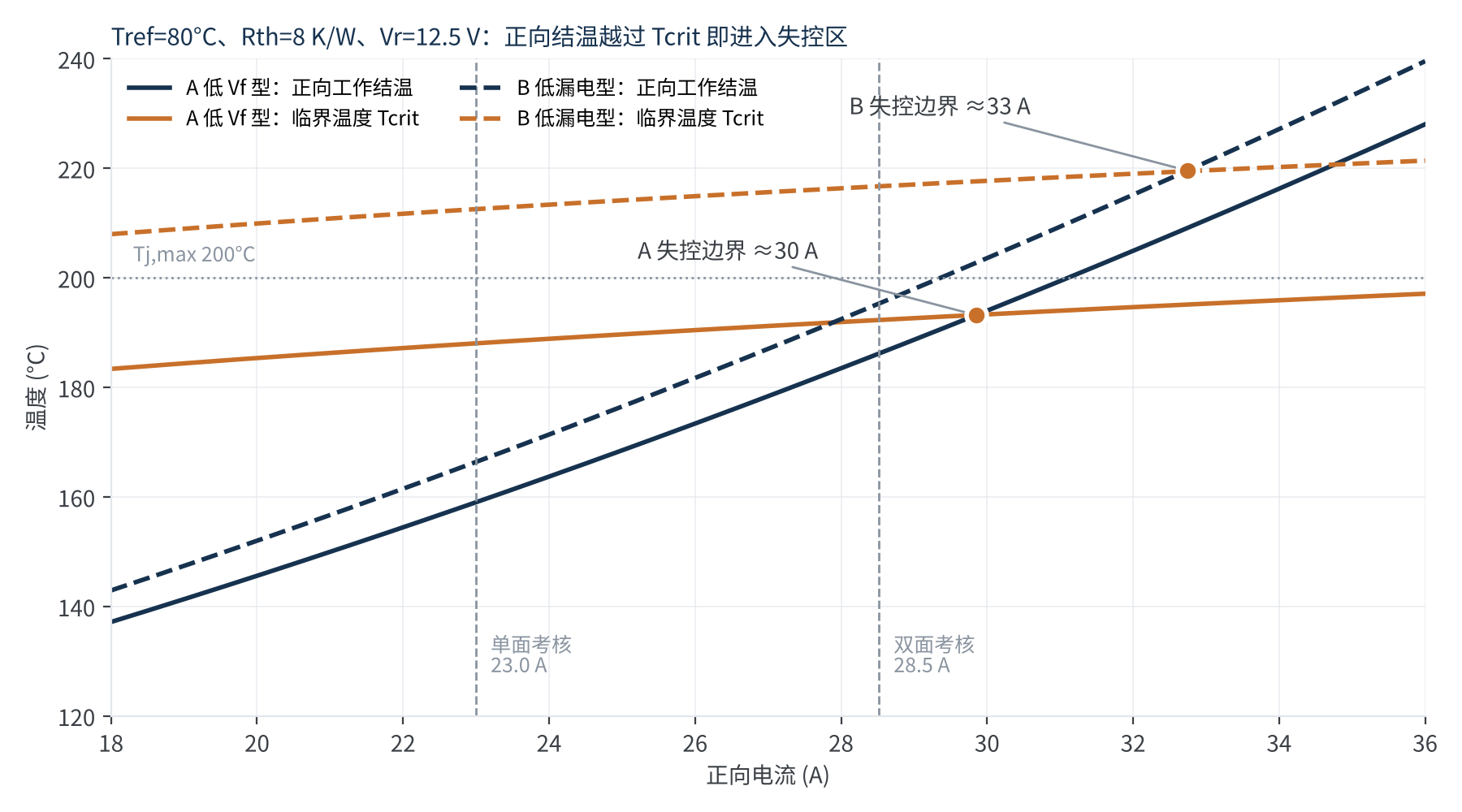

图4 正向工作结温与临界温度的交点即热失控边界
在 Tref=80°C、Rth=8 K/W 的条件下：
- A 管的失控边界约 30 A——恰好就在“白屋顶 + 云边增强”的 29.9 A 附近。
- B 管的失控边界约 33 A，余量更大；但它 Vf 更高，30 A 时正向结温已超过 200°C，先在第一道关出问题。
这就是肖特基管选型里绕不开的取舍：低 Vf 和低漏电很难兼得，单靠换管子解不了题，热阻必须一起降。
再看一个动态过程（图5）：同一颗 A 管，破碎云天气下经历 10 次“60 s 增强 / 30 s 回落”，随后云遮住整串。热阻 8 K/W、Tref 80°C 时，关断后平稳降温；热阻升到 10 K/W、环境再高 5°C，结温在关断瞬间越过临界点，直接失控。

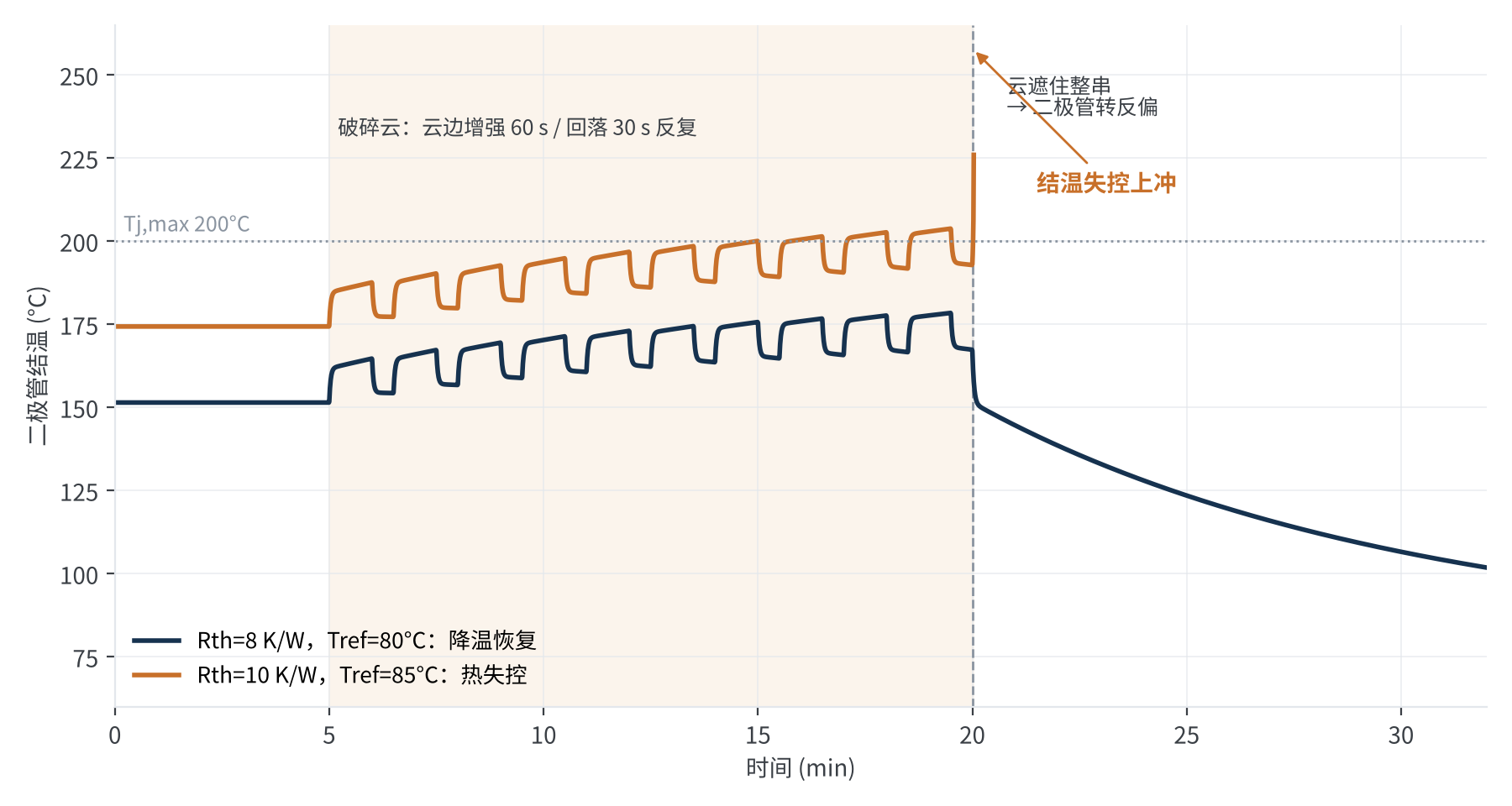

图5 云边增强后转反偏：两种散热条件下的结温过程（示意计算）
小结
热失控的边界非常“陡”：热阻多 2 K/W、环境高 5°C，就可能从安全跨进失控区。IEC 62979 正是针对这一过程的测试，P/N 结二极管反向耐受能力足够，可以豁免。
05 怎么做真实工况的热降额设计
把前面三章串起来，我们建议按四步走（图6）：

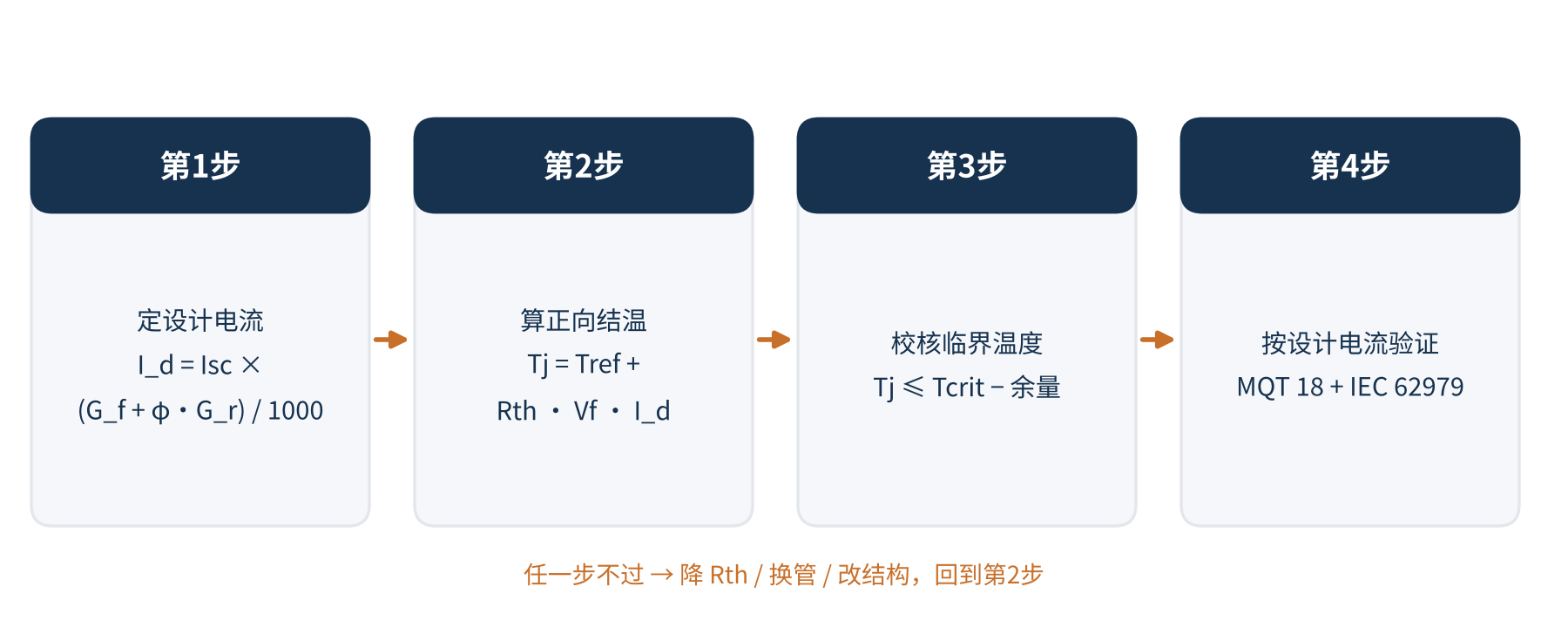

图6 旁路二极管真实工况热降额设计四步法
- 第1步 定设计电流：按项目场景取正面最大辐照（考虑云边增强，一般建议 1400～1500 W/m²，低纬和高原地区更高）和背面辐照（由反照率和安装高度决定），算出 I_d = Isc×(G_f+φ·G_r)/1000，必要时乘上组件功率分档和工艺波动的系数。
- 第2步 算正向结温：取场景最高的 Tref（屋顶夏季要单独考虑），要求 Tj 不超过“旁路模式最高结温 − 25°C”。以 30 A、80°C 为例，Rth 需要控制在 6.7 K/W 以内。
- 第3步 校核临界温度：用二极管规格书中高温漏电曲线求出 Tcrit，要求正向工作结温比 Tcrit 至少低 15～20°C。注意规格书里的漏电通常给的是 45 V 等额定电压，要换算到子串实际电压。
- 第4步 按设计电流验证：MQT 18 和 IEC 62979 都按 I_d 而不是标准值做一轮，摸清真实余量。
任一步不过，可以考虑的手段包括：分体式接线盒降低单颗二极管的热堆积、加大铜片/散热夹面积、改善灌封导热、调整接线盒位置，或者直接上有源旁路（MOSFET 理想二极管），把正向压降降到几十毫伏。
写在最后
1.25 倍 Isc 不是安全系数，而是一个工况假设。对单面组件、普通地面，它基本够用；但对双面组件、高反射地面、多云高辐照地区，这个假设已经不成立了。
旁路二极管的选型，我们建议从“过认证”转向“过工况”：先算清楚它要扛多大电流，再看两道边界——正向结温和热失控临界温度——各自还剩多少余量。特别提醒做分布式白屋顶项目的朋友：最危险的往往不是最亮的那天，而是又亮又热、云还在跑的那天。
下一篇，我们接着聊有源旁路（理想二极管）方案：它能把这两道关一起“拆掉”吗？又会带来哪些新的可靠性问题？
计算说明 / 数据口径
- 示例组件：Isc(STC)=18.4 A，双面率 φ=0.80；短路电流按等效辐照线性折算，未计温度系数（影响约 ±1%）。
- 背面辐照取正面的 20%（白屋顶）～30%（雪地），为根据反照率和常见安装高度的估算值，实际随离地高度、行距、组件位置变化很大。
- 正向压降按高温近似 Vf = 0.28 + 0.0065×I (V)；B 管额外 +0.04 V。
- 热阻 Rth(j-ref)=8 K/W；动态计算采用两节点热网络（结-盒 2 K/W、1 J/K；盒-组件 6 K/W、100 J/K）。
- 漏电：A 管 125°C、12.5 V 下 10 mA，B 管 2 mA，按每 10°C 翻倍外推；反向电压取子串工作电压 12.5 V。
- 以上参数为示意值，不对应任何具体型号，结果用于说明趋势和方法，具体设计请以实测数据为准。
参考资料
- IEC 61215-2:2021, Terrestrial photovoltaic (PV) modules – Design qualification and type approval – Part 2: Test procedures（MQT 18 旁路二极管热测试）
- IEC 61215-1:2021, Part 1: Test requirements（双面组件 BNPI/BSI 考核方法）；J. Wohlgemuth, NIST 报告《Qualification Standard (IEC 61215)》
- IEC 62979:2017, Photovoltaic modules – Bypass diode – Thermal runaway test
- K. Lappalainen, J. Kleissl, Analysis of the cloud enhancement phenomenon and its effects on photovoltaic generators based on cloud speed sensor measurements, 2020
- G. H. Yordanov et al., Overirradiance (Cloud Enhancement) Events at High Latitudes, IEEE Journal of Photovoltaics, 2013
- Tampere University, Experimental Observations about the Cloud Enhancement Phenomenon on PV Strings
- N. S. Shiradkar et al., Predicting Thermal Runaway in Bypass Diodes in Photovoltaic Modules, 2014
- Origin of Bypass Diode Fault in c-Si Photovoltaic Modules: Leakage Current under High Surrounding Temperature, Energies, 2018
- Vishay VSB2045-M3 光伏旁路肖特基二极管规格书
- HelioScope 帮助中心：双面组件反照率参考值
